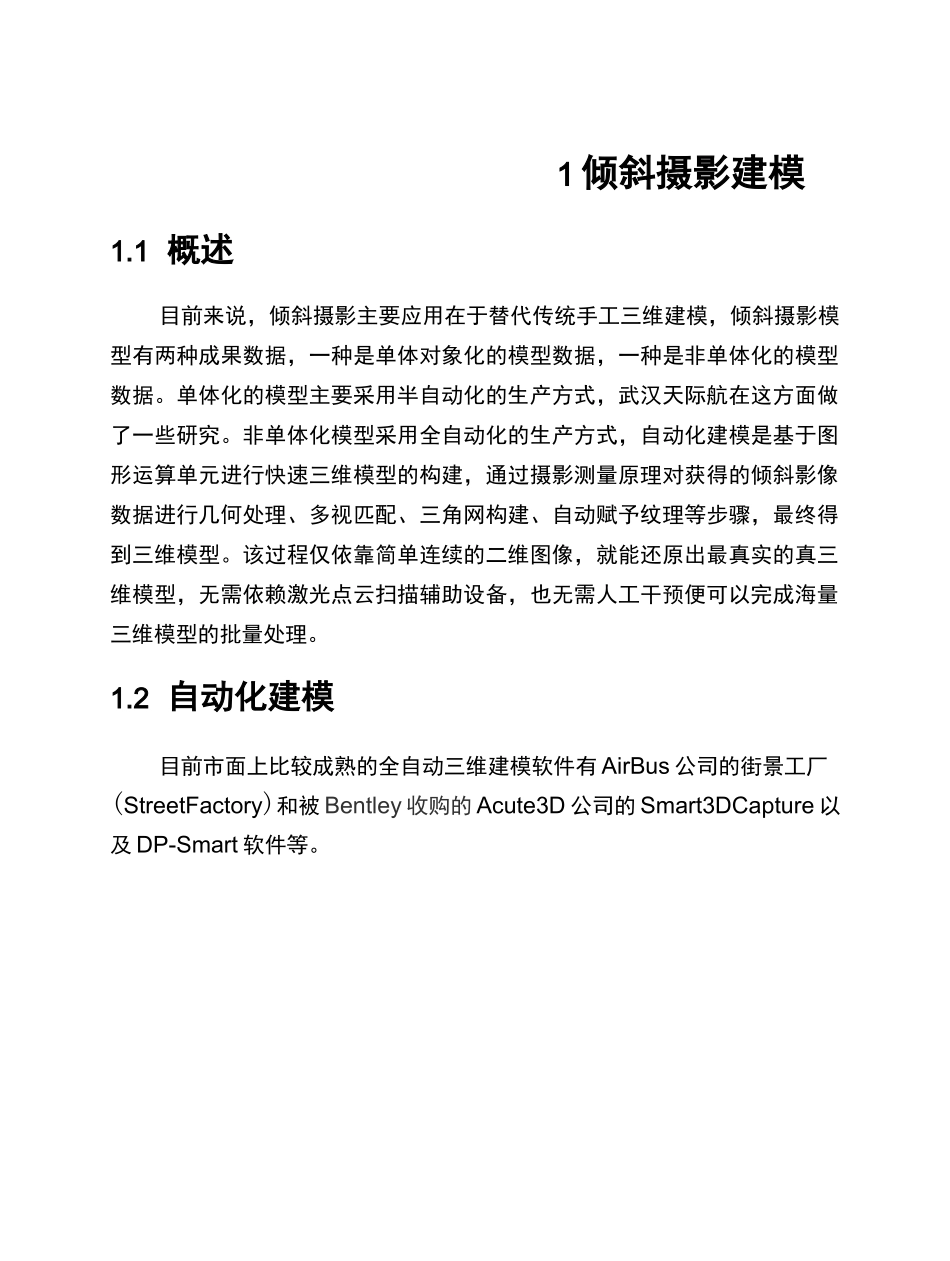

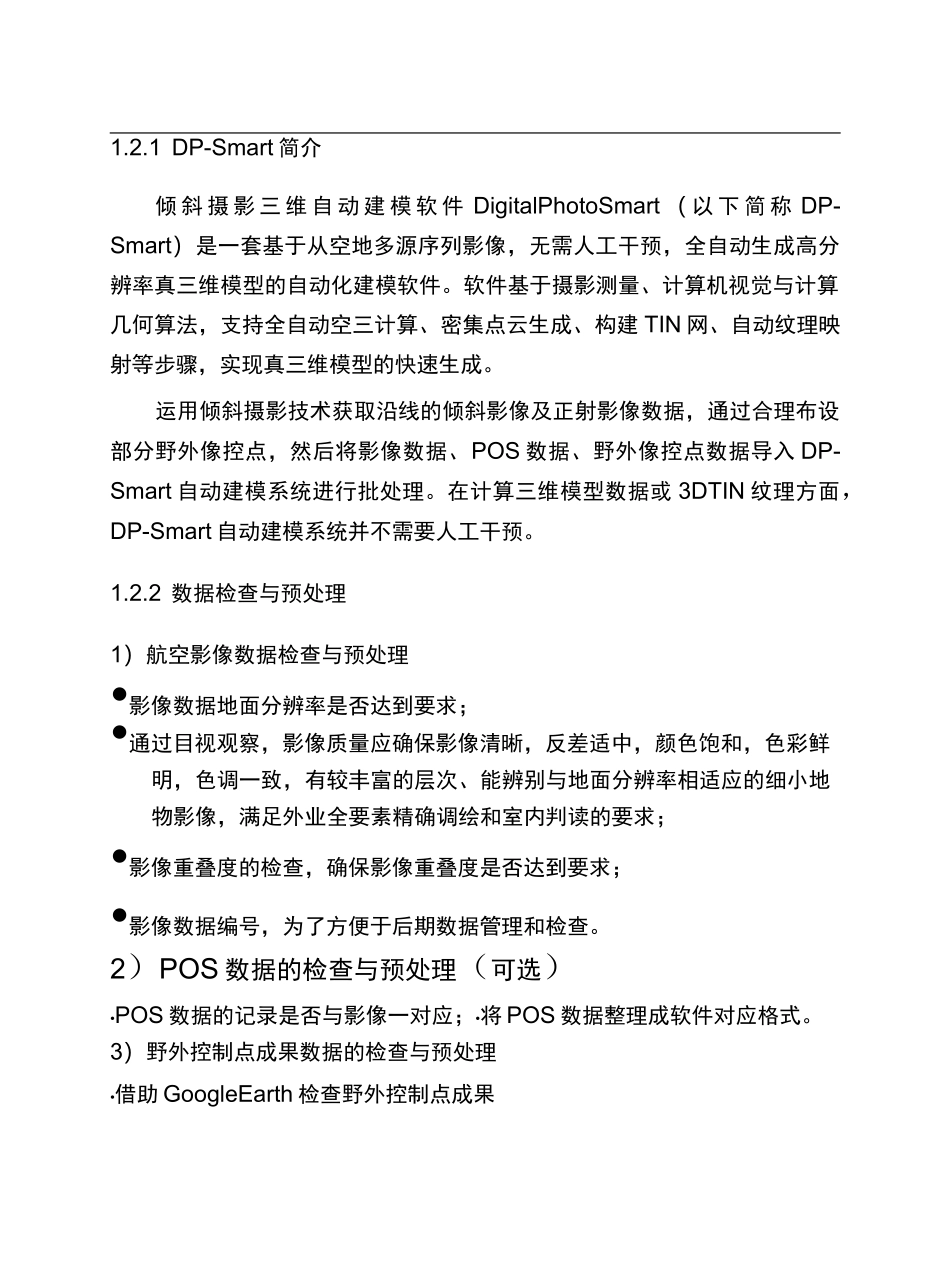

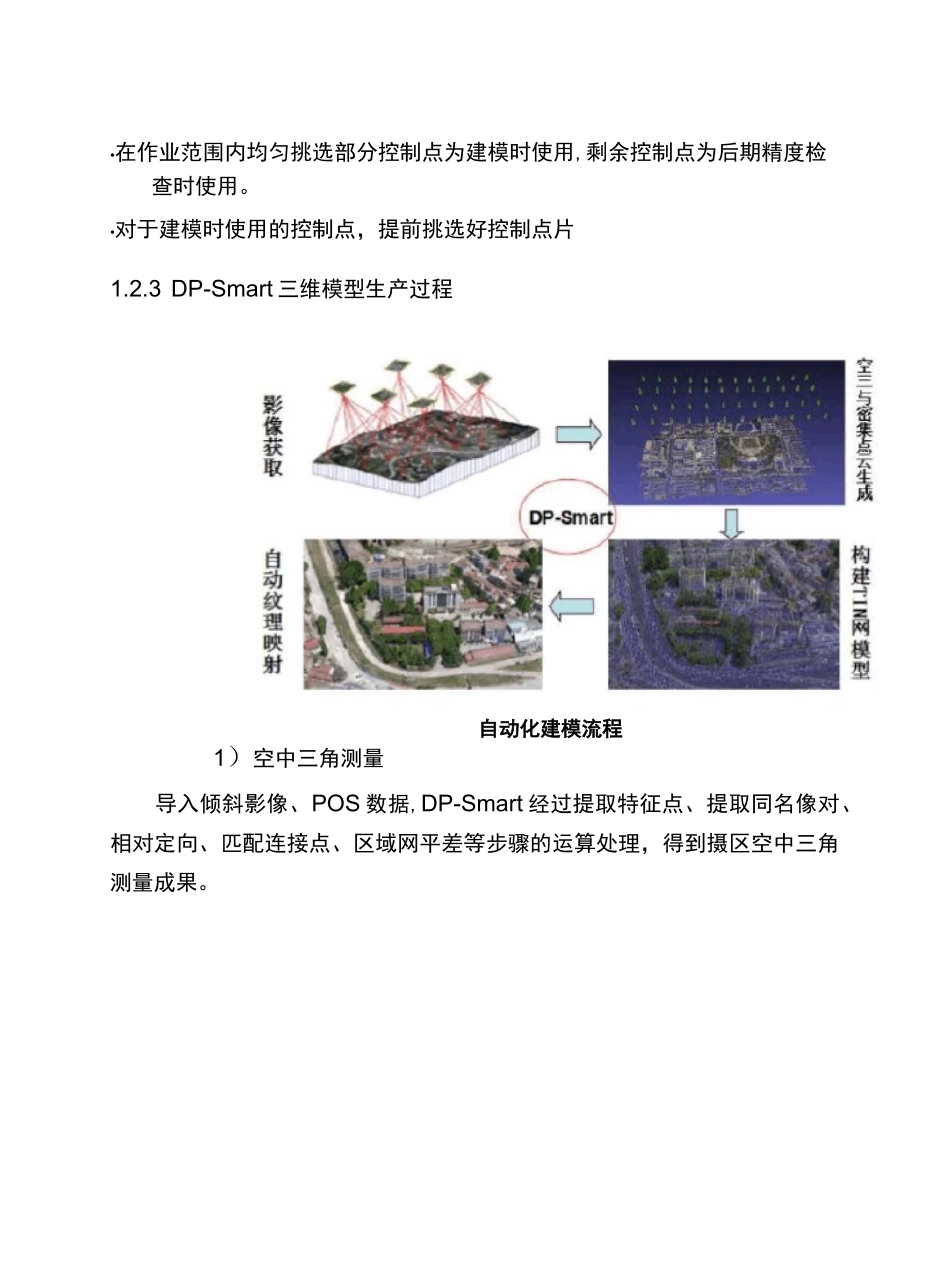

1倾斜摄影建模1.1概述目前来说,倾斜摄影主要应用在于替代传统手工三维建模,倾斜摄影模型有两种成果数据,一种是单体对象化的模型数据,一种是非单体化的模型数据。单体化的模型主要采用半自动化的生产方式,武汉天际航在这方面做了一些研究。非单体化模型采用全自动化的生产方式,自动化建模是基于图形运算单元进行快速三维模型的构建,通过摄影测量原理对获得的倾斜影像数据进行几何处理、多视匹配、三角网构建、自动赋予纹理等步骤,最终得到三维模型。该过程仅依靠简单连续的二维图像,就能还原出最真实的真三维模型,无需依赖激光点云扫描辅助设备,也无需人工干预便可以完成海量三维模型的批量处理。1.2自动化建模目前市面上比较成熟的全自动三维建模软件有AirBus公司的街景工厂(StreetFactory)和被Bentley收购的Acute3D公司的Smart3DCapture以及DP-Smart软件等。1.2.1DP-Smart简介倾斜摄影三维自动建模软件DigitalPhotoSmart(以下简称DP-Smart)是一套基于从空地多源序列影像,无需人工干预,全自动生成高分辨率真三维模型的自动化建模软件。软件基于摄影测量、计算机视觉与计算几何算法,支持全自动空三计算、密集点云生成、构建TIN网、自动纹理映射等步骤,实现真三维模型的快速生成。运用倾斜摄影技术获取沿线的倾斜影像及正射影像数据,通过合理布设部分野外像控点,然后将影像数据、POS数据、野外像控点数据导入DP-Smart自动建模系统进行批处理。在计算三维模型数据或3DTIN纹理方面,DP-Smart自动建模系统并不需要人工干预。1.2.2数据检查与预处理1)航空影像数据检查与预处理•影像数据地面分辨率是否达到要求;•通过目视观察,影像质量应确保影像清晰,反差适中,颜色饱和,色彩鲜明,色调一致,有较丰富的层次、能辨别与地面分辨率相适应的细小地物影像,满足外业全要素精确调绘和室内判读的要求;•影像重叠度的检查,确保影像重叠度是否达到要求;•影像数据编号,为了方便于后期数据管理和检查。2)POS数据的检查与预处理(可选)•POS数据的记录是否与影像一对应;•将POS数据整理成软件对应格式。3)野外控制点成果数据的检查与预处理•借助GoogleEarth检查野外控制点成果•在作业范围内均匀挑选部分控制点为建模时使用,剩余控制点为后期精度检查时使用。•对于建模时使用的控制点,提前挑选好控制点片1.2.3DP-Smart三维模型生产过程自动化建模流程1)空中三角测量导入倾斜影像、POS数据,DP-Smart经过提取特征点、提取同名像对、相对定向、匹配连接点、区域网平差等步骤的运算处理,得到摄区空中三角测量成果。空三结果2)密集点云生成根据空中三角测量结果,DP-Smart高效提取影像特征点,生成高密度点云数据。点云视图3)构建TIN网模型模型制作的计算任务量较大,为提高数据处理速度,处理过程中将摄区分割成N个模型小块进行处理。对每个区块内模型精细构网,可以快速生成TIN网模型。高精度的三角格网TIN白模4)自动纹理映射对TIN网模型自动纹理映射,以此生成基于真实影像位纹理的高分辨率实景真三维模型,对真实场景的还原达到了无限接近真实世界。支持输出包括OBJ、OSGB(OSG)等通用兼容格式,方便导入各主流应用平台,生成多级别金字塔模型,能够流畅应用平台浏览。纹理映射后模型5)DEM、TDOMDP-Smart生成真三维模型之后,可直接输出对应区块高精度的DEM、TDOM数据,支持多种标准格式的输出(.tif、.dem)等;1.2.4DP-Smart拓展功能支持用户需求实现有偿定制化功能开发。1.3DP-Modeler精细化建模工具1.3.1DP-Modeler简介单体化的模型成果数据分两种,一种是传统的3DMAX建模,一种是倾斜摄影半自动化的生产方式。倾斜摄影半自动化的生产方式,是在获得影像后,经过定向空三处理,然后通过DP-Modeler软件生产三维模型。DPModeler是一款集定向、测图、建模等功能于一体的新型软件。DPModeler能基于多幅影像进行快速、精确的三维建模,除此之外,与传统的建模方式相比,它最核心的优势体现在:通过对影像多角度观测建模,能够达到模型与影像完全套合,使模型具有精确的三维坐标信息;实现模型贴图自动从影像中采集,一键完成模型贴图。DPModeler支持各种倾斜...
