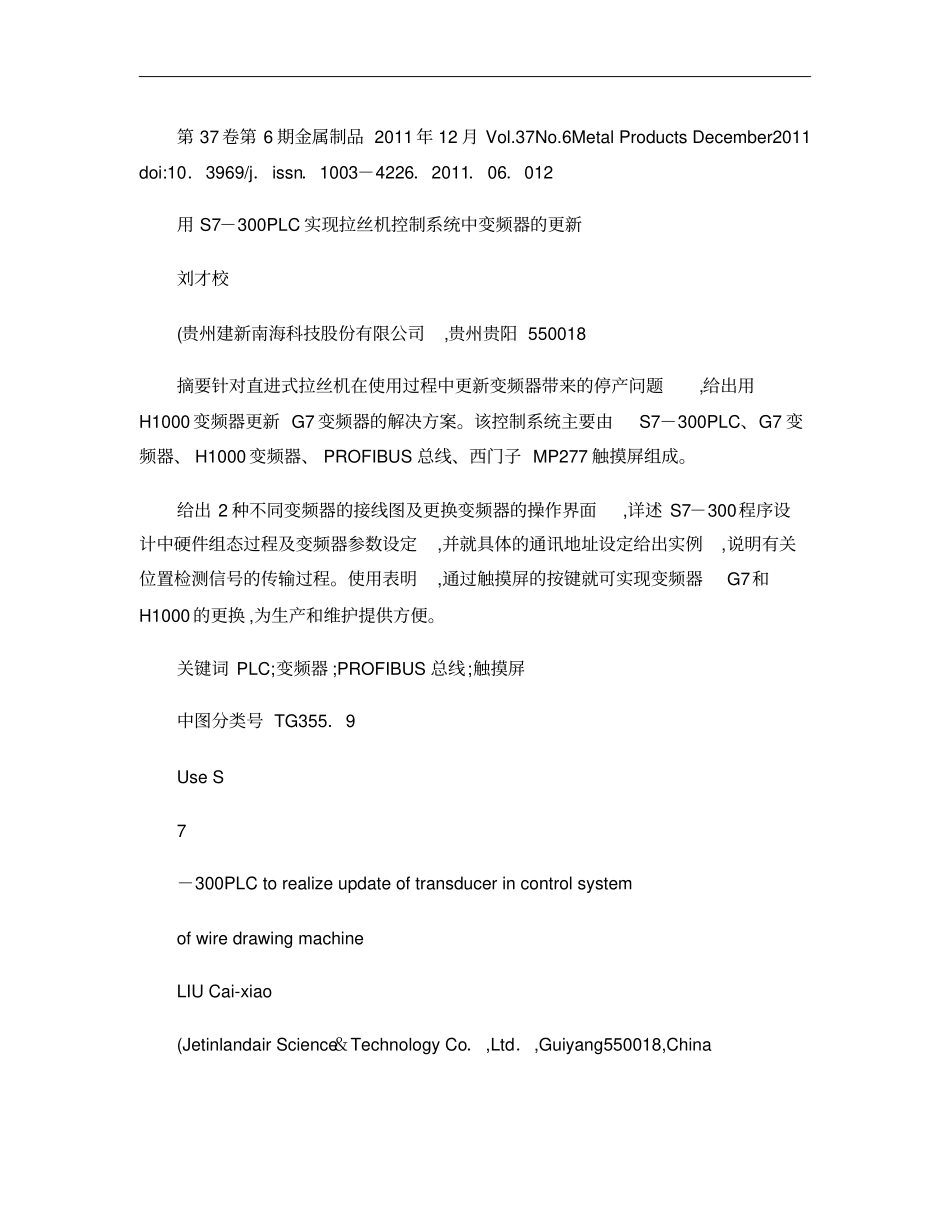

第37卷第6期金属制品2011年12月Vol.37No.6MetalProductsDecember2011doi:10．3969/j．issn．1003－4226．2011．06．012用S7－300PLC实现拉丝机控制系统中变频器的更新刘才校(贵州建新南海科技股份有限公司,贵州贵阳550018摘要针对直进式拉丝机在使用过程中更新变频器带来的停产问题,给出用H1000变频器更新G7变频器的解决方案。该控制系统主要由S7－300PLC、G7变频器、H1000变频器、PROFIBUS总线、西门子MP277触摸屏组成。给出2种不同变频器的接线图及更换变频器的操作界面,详述S7－300程序设计中硬件组态过程及变频器参数设定,并就具体的通讯地址设定给出实例,说明有关位置检测信号的传输过程。使用表明,通过触摸屏的按键就可实现变频器G7和H1000的更换,为生产和维护提供方便。关键词PLC;变频器;PROFIBUS总线;触摸屏中图分类号TG355．9UseS7－300PLCtorealizeupdateoftransducerincontrolsystemofwiredrawingmachineLIUCai-xiao(JetinlandairScience＆TechnologyCo．,Ltd．,Guiyang550018,ChinaAbstractAimingatstoppingproductionproblemupdatingtransducerinthecourseofuseofstraightlinewiredrawingma-chine,thesettleplanforH1000transducertoupdateG7transducerwasgiven．ThecontrolsystemismainlycomposedofS7－300PLC,G7transducer,H1000transducer,PROFIBUS,Siemens’MP277touchscreen,thewiringdiagramandop-eratorinterfacesofreplacingtransduceroftwokindsofdifferenttransduceraregiven．ThehardwareconfigurationprocessandtransducerparametersenactinginS7－300programdesignareexpounded,andconcretecommunicationaddressenac-tingexamplesaregiven．Thetransmissioncourseofrelativepositioninspectionsignalsareinspected．UsingindicatedthatthealterationoftransducerG7andH1000canberealizedbykey-pressoftouchscreen,whichprovideconvenienceforpro-ductionandmaintenance．KeywordsPLC;transducer;PROFIBUS;touchscreen随着机电技术的发展,对电机驱动器的要求也越来越高,很多变频器不得不更新换代,以满足各种生产要求。在直进式拉丝机控制系统中,变频器不但调节各卷筒速度,还采集调节辊位置信号,并将信号反馈到PLC,使各卷筒速度平稳、匹配[1],而拉丝机变频器的更新换代给用户带来了一定的麻烦。江苏兴达钢帘线股份有限公司的直进式拉丝机控制系统,PLC使用S7－300,变频器使用安川G7,触摸屏为西门子MP277,通讯为PROFIBUS总线,在使用过程中变频器出现故障,直接换上H1000变频器,造成电机速度不匹配,导致无法正常生产。针对这一问题,贵州建新南海科技股份有限公司通过对PLC程序和触摸屏进行修改,实现“一键”更换变频器,避免了由于更换变频器而使生产受到影响。1系统组成1．1硬件部分为了使控制系统适用性强,变频器更换前后的接线尽可能一样,变频器更换前后的接线方式如图1所示。1．2软件部分在新设计的系统中,在S7－300硬件组态时,增加H1000变频器SI－P3组态,需要先安装SI－P3的gsd文件,可以在http://www．yaskawa．com．cn获取;触摸屏增加如图2所示的界面。在控制系统采用G7变频器时,PROFIBUS－DP地址通过SI－P1地址开关设置;在使用H1000变频器时,PROFIBUS－DP地址通过F6－30参数修改。变频器更换完毕后,在触摸屏点击G7、H1000按钮第6期刘才校:用S7－300PLC实现拉丝机控制系统中变频器的更新选择即可。在S7－300软件设计时,2种变频器组态时都选择数据长度为32字节,使用G7变频器(DP=12时,PLC通过访问地址PIW558(单台变频器硬件组态时第8个字,此台变频器起始地址PIW544读取A2端口状态值;使用H1000变频器(DP=25时,PLC则通过访问地址PIW948(单台变频器硬件组态时第11个字,此台变频器起始地址PIW928,读取a使用G7变频器界面b使用H1000界面使用G7时变频器DP地址;2—使用H1000时变频器DP地址;3—“一键”更换按钮图2新增触摸屏界面Fig．2NewaddingtouchscreeninterfaceA2端口状态值。2采用2种变频器的程序设计及应用2．1采用2种变频器的S7－300程序设计在S7－300程序设计时,首先组态变频器G7和H1000中的SI－P1、SI－P3的gsd文件,通过PRO-FIBUS通讯方式找到相应变频器,...
