用于带式运输机上的单级圆柱齿轮减速器说明书VIP免费

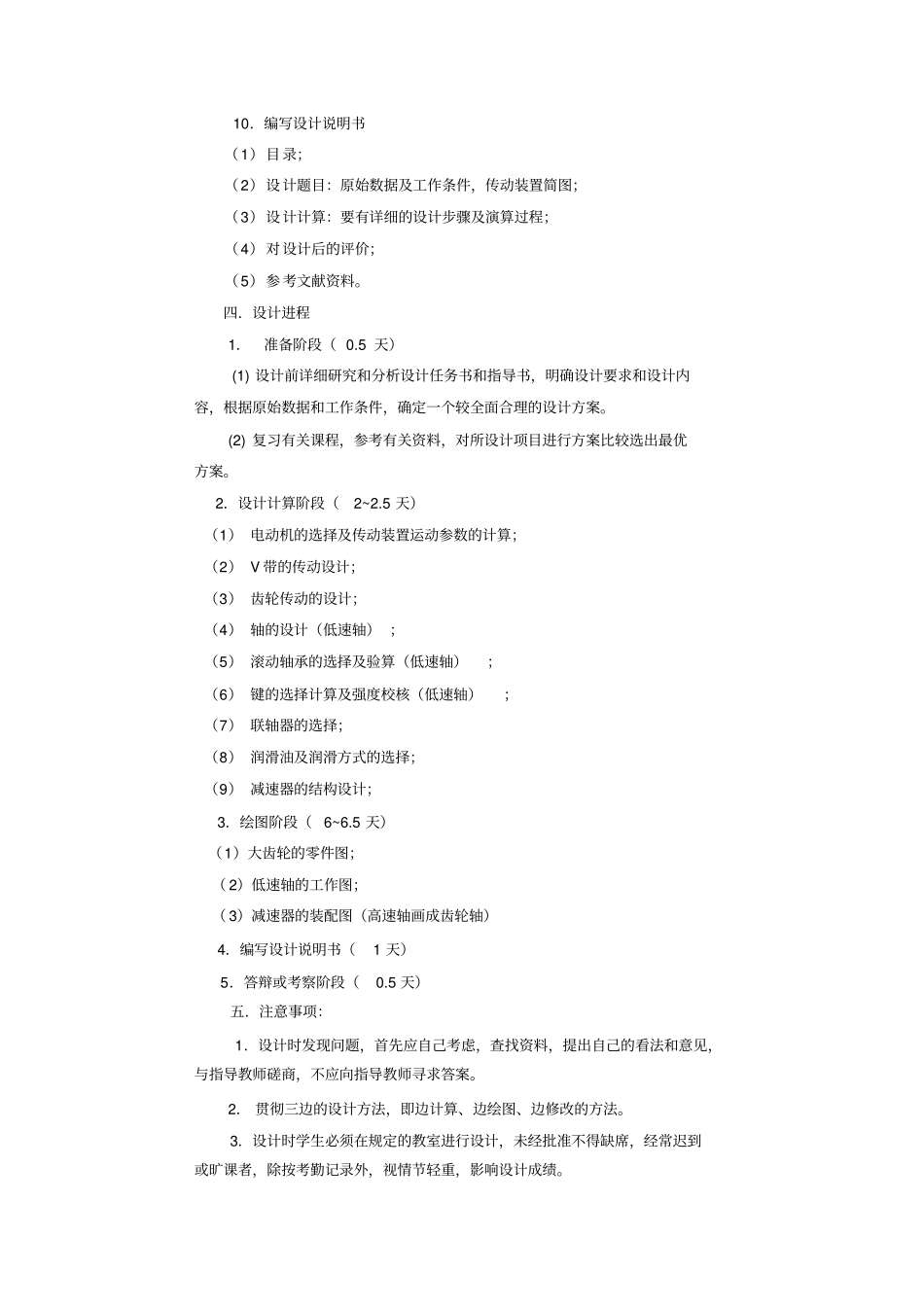

一、设计任务书计算机辅助设计与制造专业机械设计基础课程设计任务书一设计题目：设计一用于带式运输机上的单级圆柱齿轮减速器。已知条件：运输带工作拉力F；运输带工作速度v（允许运输带速度误差为±5%）；滚筒直径D；两班制，连续单向运转，载荷轻微冲击；空载起动；工作年限5年；环境最高温度35℃；小批量生产。原始数据：题号运输带工作拉力(N)运输带工作速度(m/s)卷筒直径(mm)备注111001.50250直齿软齿面211501.60260斜齿软齿面312001.70270直齿软齿面412501.50240斜齿软齿面513001.55250直齿软齿面613501.60260斜齿硬齿面714501.55250直齿硬齿面815001.65260斜齿硬齿面915001.70280直齿硬齿面1016001.80300斜齿硬齿面二应完成的工作1.减速器装配图1张；2.零件工作图2张（从动轴、齿轮）；3.设计说明书1份。1-电动机2-带传动3-减速器4-联轴器5-滚筒6-传送带214563系主任：教研室主任：指导教师：发题日期年月日完成日期年月日一．目的：本课程设计运用所学的《制图》、《金属工艺学》、《公差与配合》、《力学》、《设计基础》的知识进行一次较全面的设计能力的训练，其基本目的是：1.培养学生利用所学知识，解决工程实际问题的能力。2.培养学生掌握一般机械传动装置、机械零件的设计方法及设计步骤。3.达到对学生进行基本技能的训练，例如：计算、绘图、熟悉和运用设计资料（手册、标准、图册和规范等）的能力。二．要求:要求每位学生在设计过程中，充分发挥自己的独立工作能力及创造能力，对每个问题都应进行分析、比较，并提出自己的见解，反对盲从，杜绝抄袭。在设计过程中必须做到：1.随时复习教科书、听课笔记及习题。2.及时了解有关资料，做好准备工作，充分发挥自己的主观能动性和创造性。3.认真计算和绘图，保证计算正确和图纸质量。4.按预定计划循序完成任务。三．设计内容：1.电动机的选择及运动参数的计算；2.V带的传动设计；3.齿轮传动的设计；4.轴的设计（低速轴）；5.滚动轴承的选择及验算（低速轴）；6.键的选择计算及强度校核（低速轴）；7.联轴器的选择（低速轴）；8.润滑油及润滑方式的选择；9.绘制零件的工作图和装配图；（1）绘制零件的工作图；①大齿轮的零件图；②低速轴的零件图；（2）减速器的装配图；注：零件图包括：(1)尺寸的标注；(2)公差；(3)精度；(4)技术要求。装配图包括：（1）尺寸标注（2）技术特性（3）零件编号(4)编写零件明细表、标题栏。10．编写设计说明书（1）目录；（2）设计题目：原始数据及工作条件，传动装置简图；（3）设计计算：要有详细的设计步骤及演算过程；（4）对设计后的评价；（5）参考文献资料。四．设计进程1．准备阶段（0.5天）(1)设计前详细研究和分析设计任务书和指导书，明确设计要求和设计内容，根据原始数据和工作条件，确定一个较全面合理的设计方案。(2)复习有关课程，参考有关资料，对所设计项目进行方案比较选出最优方案。2．设计计算阶段（2~2.5天）（1）电动机的选择及传动装置运动参数的计算；（2）V带的传动设计；（3）齿轮传动的设计；（4）轴的设计（低速轴）；（5）滚动轴承的选择及验算（低速轴）；（6）键的选择计算及强度校核（低速轴）；（7）联轴器的选择；（8）润滑油及润滑方式的选择；（9）减速器的结构设计；3．绘图阶段（6~6.5天）（1）大齿轮的零件图；（2）低速轴的工作图；（3）减速器的装配图（高速轴画成齿轮轴）4．编写设计说明书（1天）5．答辩或考察阶段（0.5天）五．注意事项：1．设计时发现问题，首先应自己考虑，查找资料，提出自己的看法和意见，与指导教师磋商，不应向指导教师寻求答案。2．贯彻三边的设计方法，即边计算、边绘图、边修改的方法。3．设计时学生必须在规定的教室进行设计，未经批准不得缺席，经常迟到或旷课者，除按考勤记录外，视情节轻重，影响设计成绩。已知条件，运输带工作拉力F＝1350kw，运输带速度V＝1.6m/s，滚筒直径D＝260mm，两班制，连锁单项运转，载荷轻微冲击，空转启动，工作年限5年，环境最高温度35℃,小批量生产。二、电动机的选择(1)选择电动机类型：按工作要求和条件选取Y系列一般用途的全封闭自扇冷鼠笼型三相异步电动机。(2)选择电动机...
