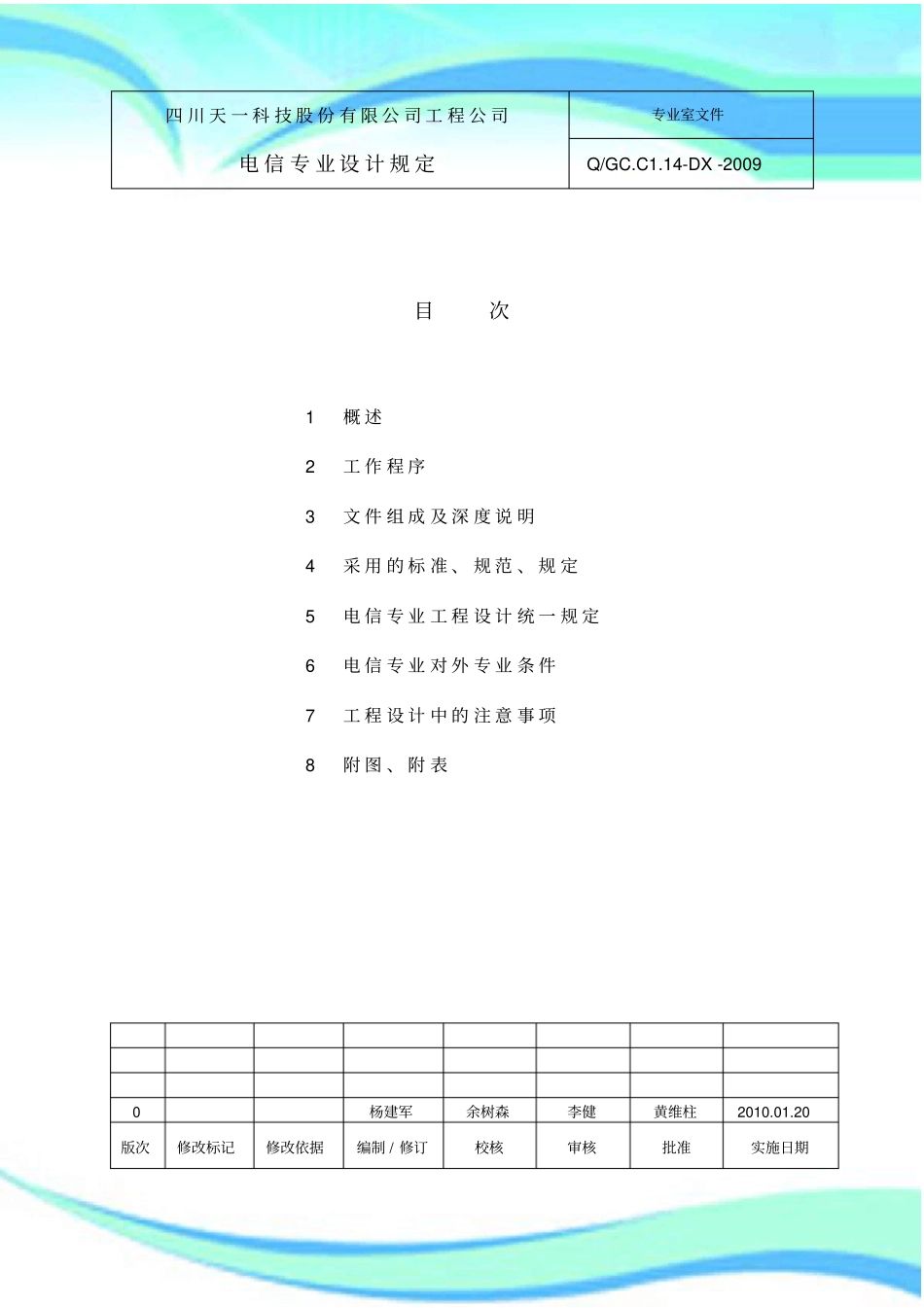

电信专业设计规定-..————————————————————————————————作者：————————————————————————————————日期：四川天一科技股份有限公司工程公司电信专业设计规定专业室文件Q/GC.C1.14-DX-2009目次1概述2工作程序3文件组成及深度说明4采用的标准、规范、规定5电信专业工程设计统一规定6电信专业对外专业条件7工程设计中的注意事项8附图、附表0杨建军余树森李健黄维柱2010.01.20版次修改标记修改依据编制/修订校核审核批准实施日期1概述1.1本规定适用于本公司所承担的石化工程设计的电信专业的工程设计。包括语音通信系统（行政管理电话系统、调度电话系统、无线通信系统、扩音对讲系统）、火灾自动报警系统、工业电视监视系统、数据通信及电信网络的设计，但外部中继线路以及作为铁路专用的电话等不包括在内。1.2本规定在上述各项设计范围内，仅就其主要技术原则作出明确规定。这些原则经批准后，将作为下一阶段设计的依据，一般不得随意修改。有关设计基础数据、外部条件、计算等，则在具体工程设计中的《电气、电信设计方案书》中体现，本设计规定与具体工程的《电气、电信设计方案书》一并作为工程设计的技术依据。1.3若具体工程与本规定出入不大，仅需作少量修改及增删时，则可直接采用本规定作为该工程的电信专业工程设计规定使用，再将需要修改及增删的部份在具体工程的《电气、电信设计方案书》中编写成设计规定汇总表，一并使用即可。1.4若具体工程与本规定有较大出入，则可用本规定为蓝本，进行删改重新编写，此时应将标题改为“XXXX工程电信专业设计规定”。1.5本规定一般只适用于国内设计项目。2工作程序详见7.1附图3文件组成3.1设计前期阶段3.1.1文件组成化工厂或化工装置的可研或方案设计应包括下列文件：序号内容备注1设计说明书2电信用户表3主要电信设备清单3.2初步设计阶段3.2.1文件组成化工厂或化工装置的初步设计或基础设计应包括下列文件：序号内容备注1电信设计说明2电信设计规定3电信用户表4电信设备规格书5电信设备材料表6扩音对讲系统图7监视电视系统图8数据通信网络系统图9火灾报警系统图10电信设备配置图12电信站平面布置图13电信外线走向图以上文件组成可根据工程具体情况修改或增减3.3施工图设计阶段3.3.1文件组成化工厂或化工装置的施工图或详细工程设计应包括下列文件：（1）电信全厂性设计文件，内容包括：序号内容备注1电信图纸目录2设计说明3图形与文字符号4电信用户表5电信综合材料表6电信电缆表7全厂火灾自动报警系统图8全厂电话系统图(或全厂综合布线系统图)9全厂数据通讯组织图10全厂电视监控系统图11全厂电信设备供电系统图12全厂电信设备布置图13厂区电信外线图14电信施工通用图15电信设备规格书1617（2）电信站（综合楼）设计文件，内容包括：序号内容备注1电信图纸目录2电信设备材料表3电信电缆表4设备布置平、立面5设备基础布置平、剖面图6设备盘面布置图7机架端子接线图8交接箱、分接箱端子接线图9电信站综合布线系统图10电信桥架敷设图11电信电缆敷设图12电信配线图（或综合布线设备配线图）13典型安装图（3）电信单体设计文件，内容包括：序号内容备注1电信图纸目录2电信设备材料表3分接箱端子接线图4电信配线图（4）电信施工通用图（当该部分图纸较少时，可汇入总体设计）（5）电信厂商图纸（与本项目有关的，随设备成套供应的电信设备的相关条件图）以上文件组成可根据工程具体情况修改或增减3.4设计文件的编号3.4.1图签：（1）项目名称：（项目名称）（2）项目编号：（项目编号）（3）分项名称：中文名称（工序代号）（全厂性设计文件该栏填写“电信全厂性设计”）（4）设计阶段：施工图（注意：以上内容应与项目设计统一规定保持一致）3.4.2图号：XXXX-XX-XXXX-XX项目编号-专业代号-工序代号-文件序号专业代号：电信----71工序代号：全厂性设计文件该项填写“ZT”；消防站、电信站设计文件该项用中文填写；如“消防站”、“电信站”等。4采用的标准、规范、规定4.1国家标准工业企业通信设计规范(试行)GBJ42-81建筑物防雷设计规范(2000年版)GB50057-94爆炸和火灾危险环境...
