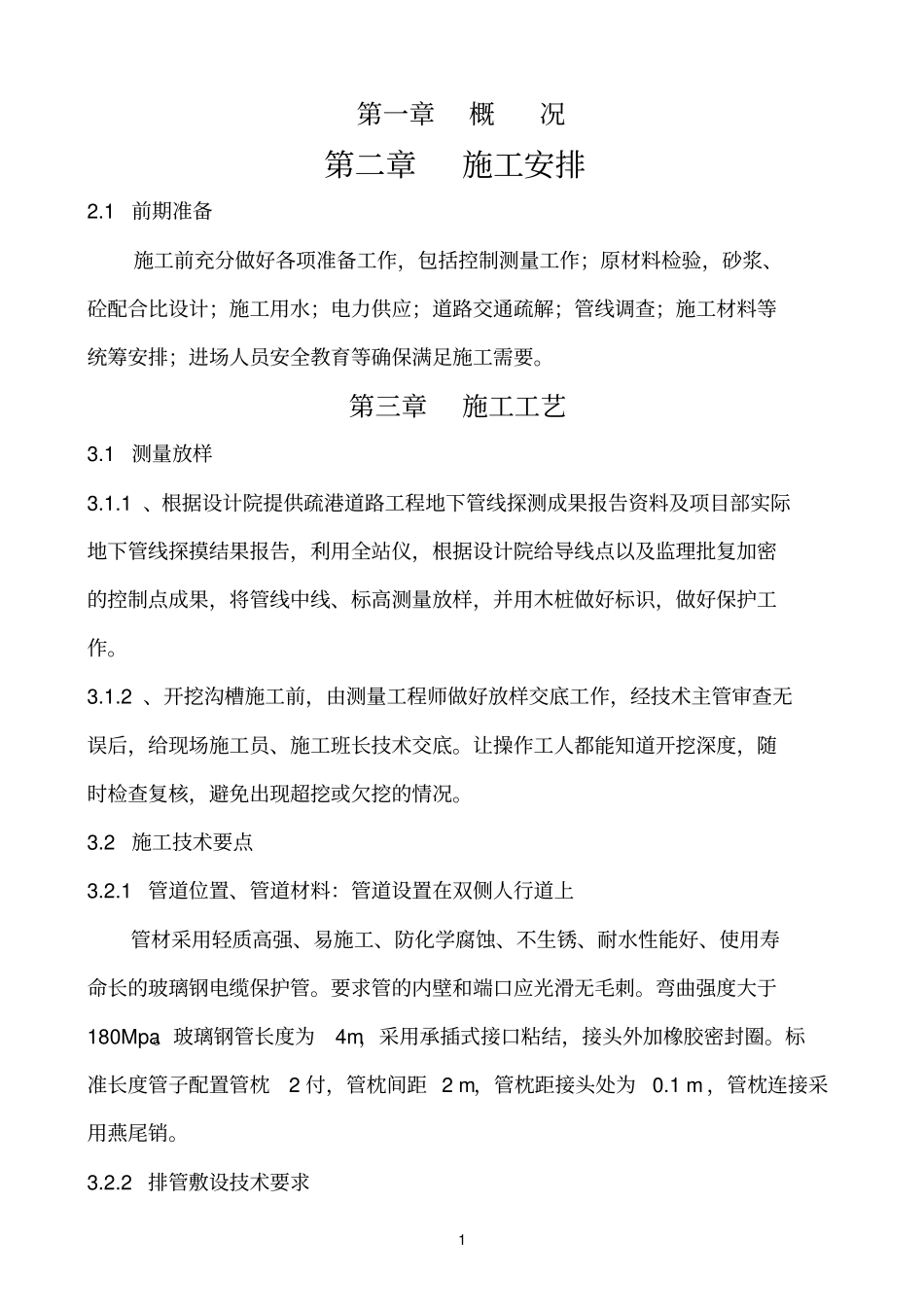

罗源湾开发区松岐中路道路工程（K0+000～K2+774.82）电力排管工程专项施工方案福建省中马建设工程有限公司年月日1第一章概况第二章施工安排2.1前期准备施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。第三章施工工艺3.1测量放样3.1.1、根据设计院提供疏港道路工程地下管线探测成果报告资料及项目部实际地下管线探摸结果报告，利用全站仪，根据设计院给导线点以及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护工作。3.1.2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。3.2施工技术要点3.2.1管道位置、管道材料：管道设置在双侧人行道上管材采用轻质高强、易施工、防化学腐蚀、不生锈、耐水性能好、使用寿命长的玻璃钢电缆保护管。要求管的内壁和端口应光滑无毛刺。弯曲强度大于180Mpa。玻璃钢管长度为4m，采用承插式接口粘结，接头外加橡胶密封圈。标准长度管子配置管枕2付，管枕间距2m，管枕距接头处为0.1m，管枕连接采用燕尾销。3.2.2排管敷设技术要求21、覆土深度：人行道大于0.5米，车行道大于0.6米。2、沟槽施工时，要将沟底挖平，夯实，使放在其上的管枕平坦不倾斜，管道放置在保持平直的C15混凝土垫层上。排管纵向坡度大于或等于0.25%控制。3、排管层间、管间净距不小于20mm间隙。4、电力排管与其他管线交叉时原则上通信管道从其上部通过，其余管线均从其下部通过，其间距应符合《城市工程管线综合规划规范》。遇覆土深度不满足或与其他管道净距不满足要求等其它特殊情况可采用混凝土包封。5、电缆敷设前，所有排管管口采用PVC管口盖封堵，管口盖尺寸须与排管管径匹配。电缆敷设后，电缆与套管之间均用防火防水防水堵料封堵。6、为增加电力通道的承载力，在电力排管双侧壁、排管间隙及排管顶部采用中粗砂回填；排管应分层敷设，并分层填砂灌水夯实，压实系数应不小于0.94。7、沟槽土方开挖时，应有防止沟槽两边土体塌方的措施，并不得影响两边建构筑物的安全。3.2.3工作井设置及安装技术要求1、工作井设置：考虑到摩擦力，一般直线段不大于60米设置人（手）井，电缆终端、分支处、拐弯处可依据实际情况增加；井内设集水坑，并通过Φ150镀锌旁通管（管口加装止回阀）排放，就近排水雨水检查井。旁通管埋设深度需高于雨水井井底标高，当雨水井底标高浅于人孔井底标高时，旁通管从人孔井侧壁引出。2、工作井安装设计要求:(1)工作井型式：直通井、三通井采用小型井，四通井采用中型井，工作井内净高1900mm。(2)工作井结构：采用混凝土浇注结构。检查井盖采用钢纤维混凝土井盖。3(3)安装：工作井安装采用国标07SD101-8《电力电缆井设计与安装》(4)工作井按地震烈度不小于8度设防。(5)混凝土强度等级：C30，垫层C15.(6)井盖上覆土厚度300-400mm，活载10KN/m2.(7)工井在盖板施工安装后且墙体强度达到设计强度的70%后方可进行回填施工，填料采用中粗砂，施工时应沿墙体对侧均匀回填，分层夯实，使压实系数不小于0.94.(8)电缆井采用水泥砂浆防水层。3.3电力管线施工方法3.3.1基础施工顺序施工准备→测量定位→管槽开挖→验槽→基础处理→浆砌电缆沟墙体（并安放电缆沟支架）→盖板制作与安装→隐蔽验收→电缆沟回填土→单项工程验收。3.3.2管沟开挖管沟开挖采用人工开挖，沟底要挖平、夯实，且开挖的深度不得小于管线埋深深度，管道开挖时，应注意对现有管线的保护。当开挖深度大、施工时问长、边坡有机具或堆置材料等情况时，边坡应平缓；当因受场地限制或因放坡增加土方量过大，则应采用设置支撑的施工方法。基坑挖完后进行验槽，作好记录，监理工程师检测合格后方可进行下一工序的施工。3.3.3管道垫层在基层准备完毕后设置两侧模板，模板采用长度为3m的木模板，其接头处连接木板拼在外侧。模板用地锚固定，以防止浇筑砼过程中模板移动。垫层砼采用C15砼，厚度为10cm...
