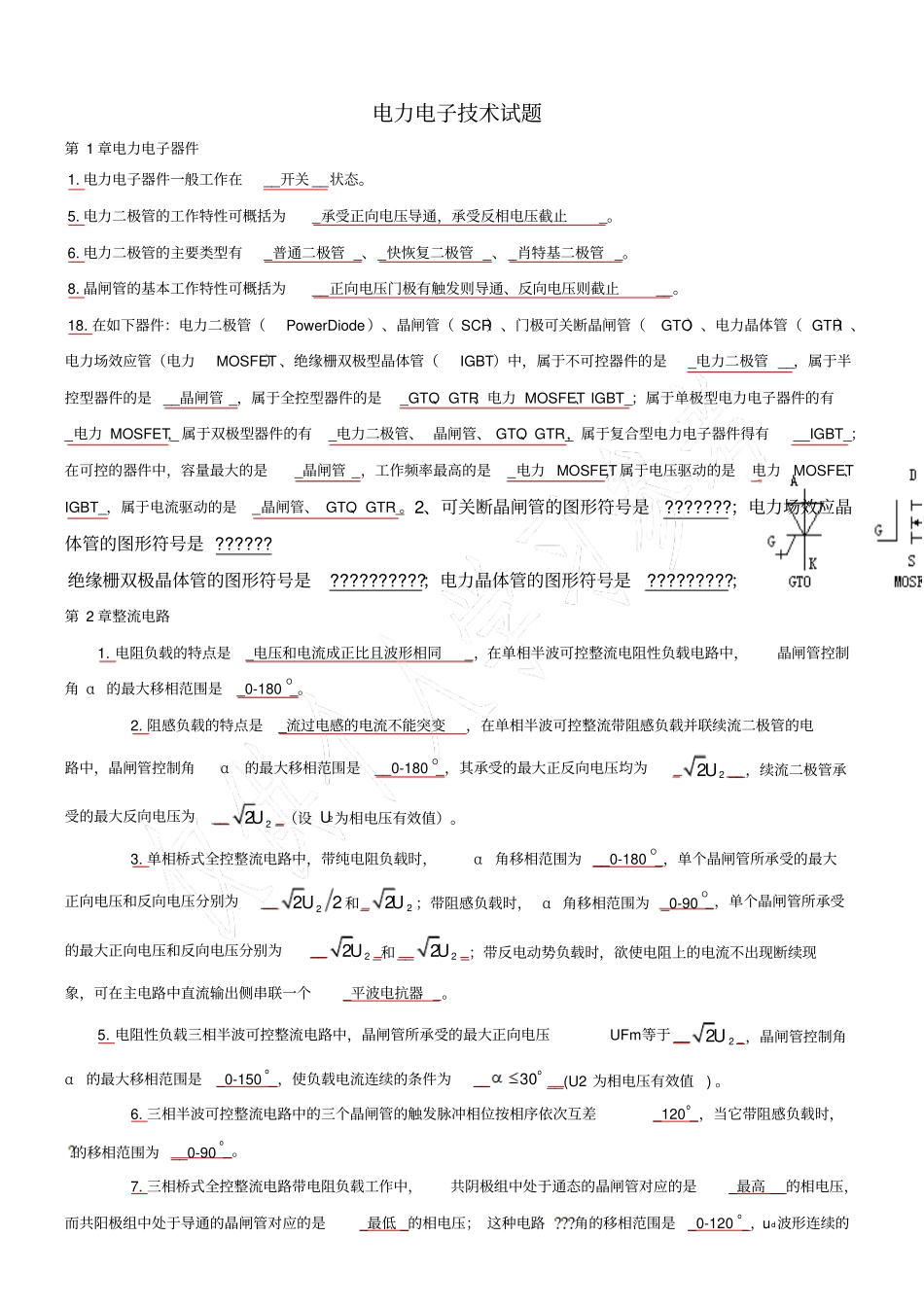

电力电子技术试题第1章电力电子器件1.电力电子器件一般工作在__开关__状态。5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、_肖特基二极管_。8.晶闸管的基本工作特性可概括为__正向电压门极有触发则导通、反向电压则截止__。18.在如下器件：电力二极管（PowerDiode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_GTO、GTR、电力MOSFET、IGBT_；属于单极型电力电子器件的有_电力MOSFET_，属于双极型器件的有_电力二极管、晶闸管、GTO、GTR_，属于复合型电力电子器件得有__IGBT_；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动的是电力MOSFET、IGBT_，属于电流驱动的是_晶闸管、GTO、GTR_。2、可关断晶闸管的图形符号是???????；电力场效应晶体管的图形符号是??????绝缘栅双极晶体管的图形符号是??????????；电力晶体管的图形符号是?????????；第2章整流电路1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O_，其承受的最大正反向电压均为_22U__，续流二极管承受的最大反向电压为__22U_（设U2为相电压有效值）。3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O_，单个晶闸管所承受的最大正向电压和反向电压分别为__222U和_22U；带阻感负载时，α角移相范围为_0-90O_，单个晶闸管所承受的最大正向电压和反向电压分别为__22U_和__22U_；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压UFm等于__22U_，晶闸管控制角α的最大移相范围是_0-150o_，使负载电流连续的条件为__o30__(U2为相电压有效值)。6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o_，当它带阻感负载时，的移相范围为__0-90o_。7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_的相电压；这种电路角的移相范围是_0-120o_，ud波形连续的条件是_o60_。8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当从0°～90°变化时，整流输出的电压ud的谐波幅值随的增大而_增大_，当从90°～180°变化时，整流输出的电压ud的谐波幅值随的增大而_减小_。12.逆变电路中，当交流侧和电网连结时，这种电路称为_有源逆变_，欲实现有源逆变，只能采用__全控_电路；对于单相全波电路，当控制角0<<时，电路工作在__整流_状态；时，电路工作在__逆变_状态。13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角>90O，使输出平均电压Ud为负值_。第3章直流斩波电路1.直流斩波电路完成得是直流到_直流_的变换。2.直流斩波电路中最基本的两种电路是_降压斩波电路和_升压斩波电路_。3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（ton和T都可调，改变占空比）混合型。6.CuK斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic斩波电路_和__Zeta斩波电路__。7.Sepic斩波电路和Zeta斩波电路具有相同的输入输出关系，所不同的是：_Sepic斩波电路_的电源电流和负载电流均连续，_Zeta斩波电路_的输入、输出电流均是断续的，但两种电路输出的电压都为__正_极性的。8.斩波电路用于拖动直...
