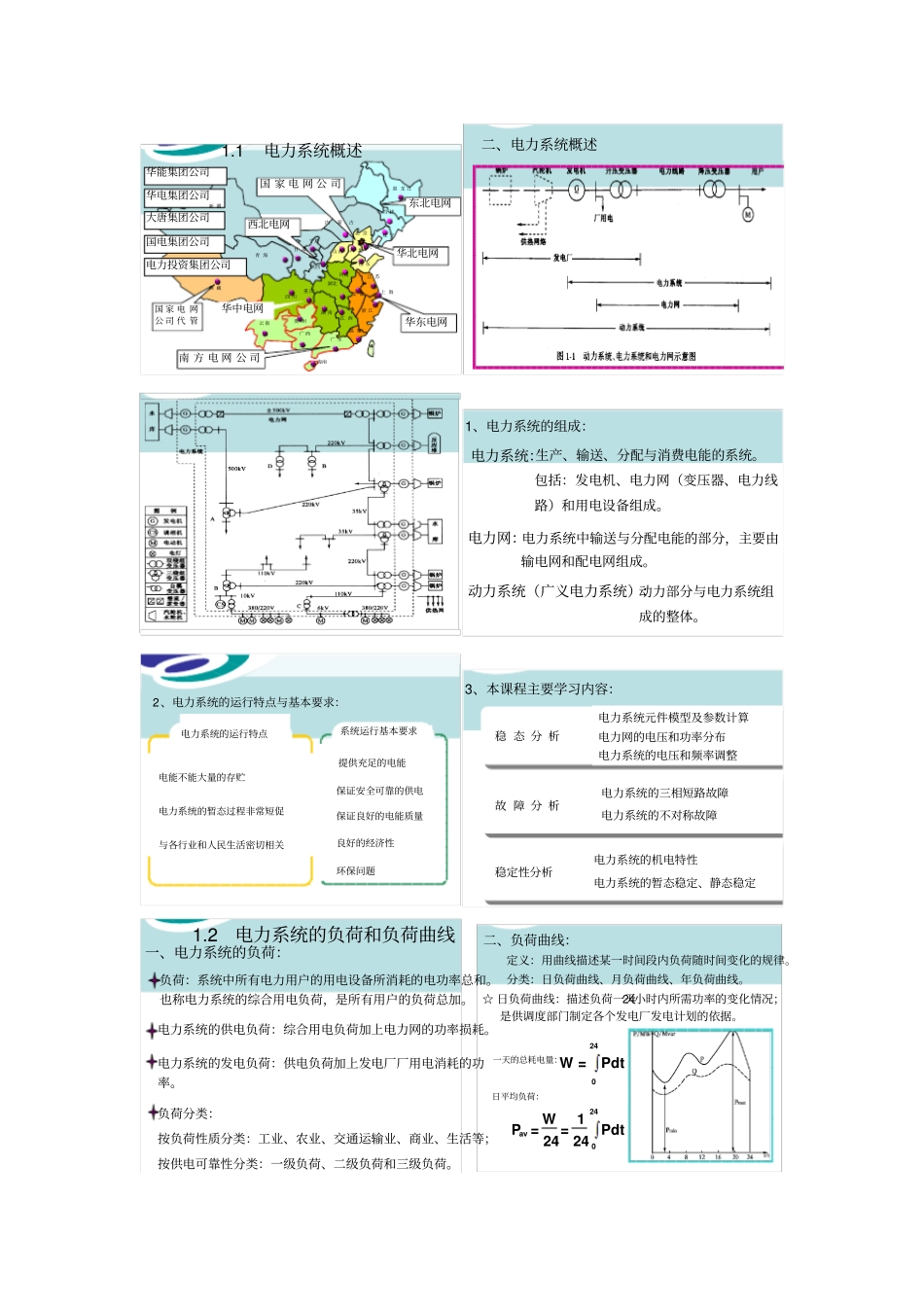

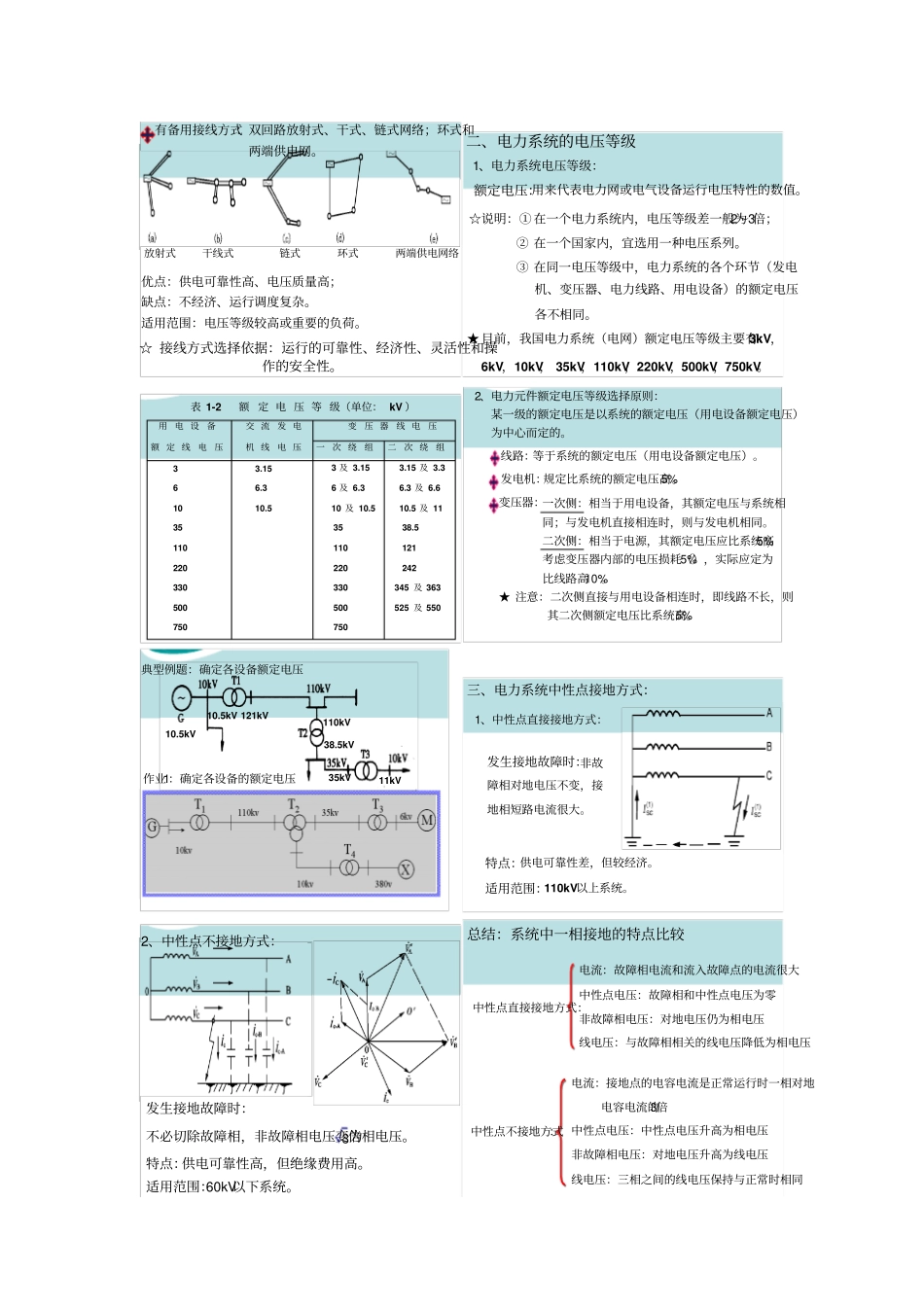

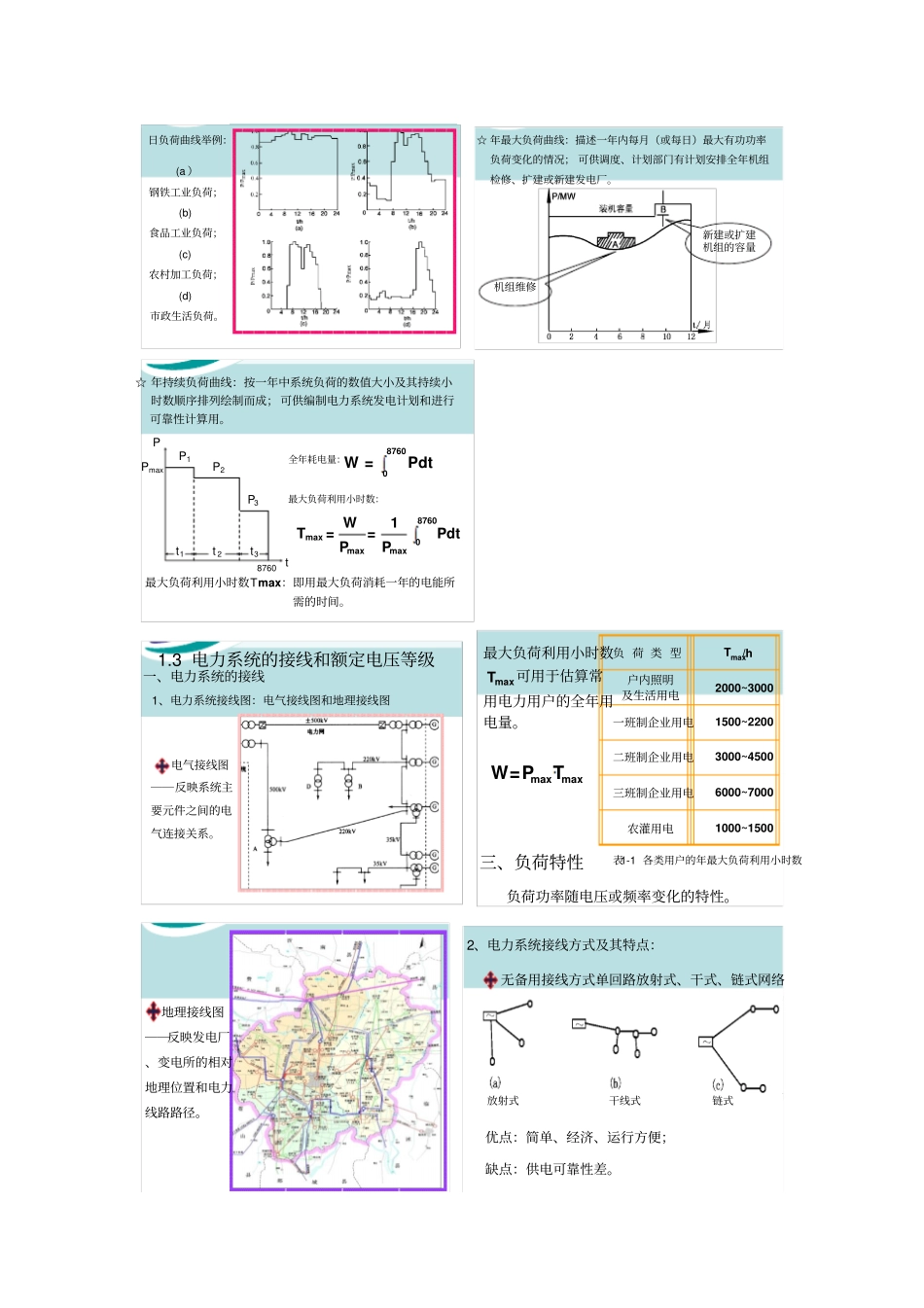

山东河北安徽浙江上海江苏黑龙江广东湖北陕西福建广西江西河南湖南四川内蒙古海南西藏宁夏甘肃青海新疆天津吉林辽宁贵州北京云南重庆山西南方电网公司国家电网公司东北电网华北电网华东电网华中电网西北电网国家电网公司代管华能集团公司大唐集团公司华电集团公司国电集团公司电力投资集团公司1.1电力系统概述二、电力系统概述动力系统（广义电力系统）：动力部分与电力系统组成的整体。1、电力系统的组成：电力网：电力系统中输送与分配电能的部分，主要由输电网和配电网组成。电力系统：生产、输送、分配与消费电能的系统。包括：发电机、电力网（变压器、电力线路）和用电设备组成。2、电力系统的运行特点与基本要求：电能不能大量的存贮电力系统的暂态过程非常短促与各行业和人民生活密切相关电力系统的运行特点提供充足的电能保证安全可靠的供电保证良好的电能质量良好的经济性环保问题系统运行基本要求3、本课程主要学习内容：稳态分析电力系统元件模型及参数计算电力网的电压和功率分布电力系统的电压和频率调整故障分析电力系统的三相短路故障电力系统的不对称故障稳定性分析电力系统的机电特性电力系统的暂态稳定、静态稳定1.2电力系统的负荷和负荷曲线一、电力系统的负荷：负荷：系统中所有电力用户的用电设备所消耗的电功率总和。也称电力系统的综合用电负荷，是所有用户的负荷总加。负荷分类：按负荷性质分类：工业、农业、交通运输业、商业、生活等；按供电可靠性分类：一级负荷、二级负荷和三级负荷。电力系统的供电负荷：综合用电负荷加上电力网的功率损耗。电力系统的发电负荷：供电负荷加上发电厂厂用电消耗的功率。定义：用曲线描述某一时间段内负荷随时间变化的规律。分类：日负荷曲线、月负荷曲线、年负荷曲线。二、负荷曲线：☆日负荷曲线：描述负荷一天24小时内所需功率的变化情况；是供调度部门制定各个发电厂发电计划的依据。240W=Pdt24av0W1P==Pdt2424日平均负荷：一天的总耗电量：(a）钢铁工业负荷；(b)食品工业负荷；(c)农村加工负荷；(d)市政生活负荷。日负荷曲线举例：☆年最大负荷曲线：描述一年内每月（或每日）最大有功功率负荷变化的情况；可供调度、计划部门有计划安排全年机组检修、扩建或新建发电厂。机组维修新建或扩建机组的容量☆年持续负荷曲线：按一年中系统负荷的数值大小及其持续小时数顺序排列绘制而成；可供编制电力系统发电计划和进行可靠性计算用。t1PPmaxP1P2P3tt3t2876087600W=Pdt8760max0maxmaxW1T==PdtPP全年耗电量：最大负荷利用小时数：最大负荷利用小时数Tmax：即用最大负荷消耗一年的电能所需的时间。1.3电力系统的接线和额定电压等级一、电力系统的接线1、电力系统接线图：电气接线图和地理接线图电气接线图――反映系统主要元件之间的电气连接关系。最大负荷利用小时数Tmax可用于估算常用电力用户的全年用电量。表1-1各类用户的年最大负荷利用小时数负荷类型Tmax/h户内照明及生活用电2000~3000一班制企业用电1500~2200二班制企业用电3000~4500三班制企业用电6000~7000农灌用电1000~1500maxmaxW=PT三、负荷特性负荷功率随电压或频率变化的特性。地理接线图――反映发电厂、变电所的相对地理位置和电力线路路径。2、电力系统接线方式及其特点：无备用接线方式：单回路放射式、干式、链式网络放射式干线式链式优点：简单、经济、运行方便；缺点：供电可靠性差。有备用接线方式：双回路放射式、干式、链式网络；环式和两端供电网。放射式干线式链式环式两端供电网络优点：供电可靠性高、电压质量高；缺点：不经济、运行调度复杂。适用范围：电压等级较高或重要的负荷。☆接线方式选择依据：运行的可靠性、经济性、灵活性和操作的安全性。1、电力系统电压等级：二、电力系统的电压等级★目前，我国电力系统（电网）额定电压等级主要有：3kV，6kV，10kV，35kV，110kV，220kV，500kV，750kV。☆说明：①在一个电力系统内，电压等级差一般为2～3倍；②在一个国家内，宜选用一种电压系列。③在同一电压等级中，电力系统的各个环节（发电机、变压器、电力线路、用电设备）的额定电压各不相同。额定电压：用来代表电力网或电气设备...
