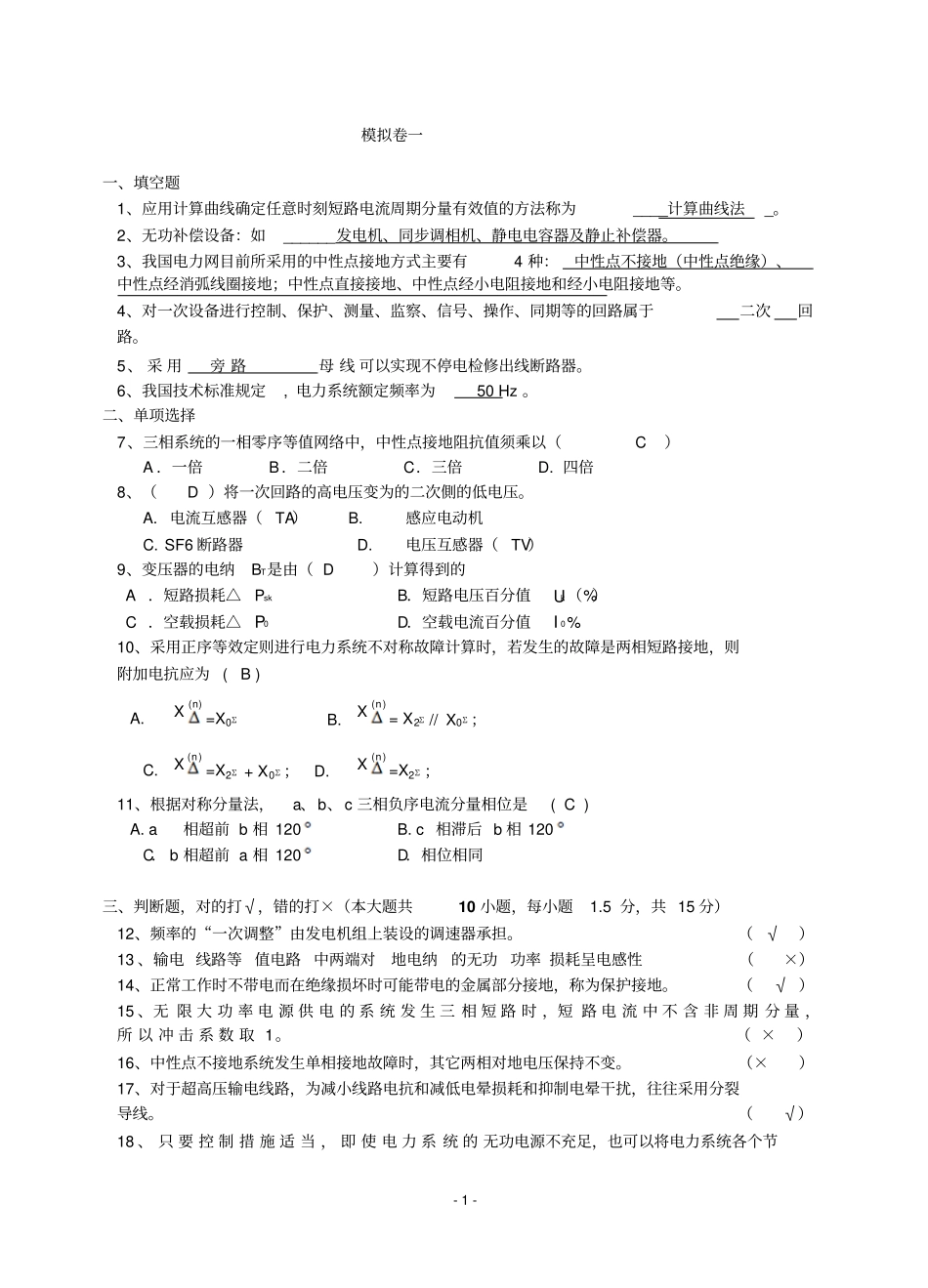

-1-模拟卷一一、填空题1、应用计算曲线确定任意时刻短路电流周期分量有效值的方法称为____计算曲线法_。2、无功补偿设备：如______发电机、同步调相机、静电电容器及静止补偿器。3、我国电力网目前所采用的中性点接地方式主要有4种：中性点不接地（中性点绝缘）、中性点经消弧线圈接地；中性点直接接地、中性点经小电阻接地和经小电阻接地等。4、对一次设备进行控制、保护、测量、监察、信号、操作、同期等的回路属于二次回路。5、采用旁路母线可以实现不停电检修出线断路器。6、我国技术标准规定,电力系统额定频率为50Hz。二、单项选择7、三相系统的一相零序等值网络中，中性点接地阻抗值须乘以（C）A．一倍B．二倍C．三倍D.四倍8、（D）将一次回路的高电压变为的二次側的低电压。A.电流互感器（TA）B.感应电动机C.SF6断路器D.电压互感器（TV）9、变压器的电纳BT是由（D）计算得到的A．短路损耗△PskB．短路电压百分值Uk（%）C．空载损耗△P0D．空载电流百分值I0%10、采用正序等效定则进行电力系统不对称故障计算时，若发生的故障是两相短路接地，则附加电抗应为(B)A.)(nX=X0ΣB.)(nX=X2Σ//X0Σ；C.)(nX=X2Σ+X0Σ；D.)(nX=X2Σ；11、根据对称分量法，a、b、c三相负序电流分量相位是(C)A.a相超前b相120B.c相滞后b相120C．b相超前a相120D．相位相同三、判断题，对的打√，错的打×（本大题共10小题，每小题1.5分，共15分）12、频率的“一次调整”由发电机组上装设的调速器承担。（√）13、输电线路等值电路中两端对地电纳的无功功率损耗呈电感性（×）14、正常工作时不带电而在绝缘损坏时可能带电的金属部分接地，称为保护接地。（√）15、无限大功率电源供电的系统发生三相短路时，短路电流中不含非周期分量，所以冲击系数取1。（×）16、中性点不接地系统发生单相接地故障时，其它两相对地电压保持不变。（×）17、对于超高压输电线路，为减小线路电抗和减低电晕损耗和抑制电晕干扰，往往采用分裂导线。（√）18、只要控制措施适当，即使电力系统的无功电源不充足，也可以将电力系统各个节-2-点的电压调整到合格范围内。（×）19、电力系统中的一切静止元件，其正、负序等值电路及其参数是完全相同的。（√）20、电流互感器在运行时其二次绕组是不允许短路的。（×）21、平均额定电压约比相应电压级的额定电压值高5%。（√）四、问答题（本大题共3小题，每小题10分，共30分）22、写出输电线路有功功率损耗P的表达式，并说明降低输电线路功率损耗的方法。有功功率损耗为降低输电线路功率损耗的方法：减少传输的无功功率（无功补偿、无功功率就地平衡）；适当提高运行电压；更换更高规格的导线。23、试标明发电机和变压器两侧绕组的额定电压值（图中已标明的是电力系统的额定电压）？G：10.5KVT1：10.5/242KVT2：220/121/38.5KVT3：110/10.5KV～11KVT4：35/6.3KV～6.6KVT5：10.5/3.15KV～3.3KV24、断路器和隔离开关在电力系统中的作用是什么？它们在性能上有什么不同？（1）断路器的作用：正常运行时，用于倒闸操作，改变系统的运行方式；故障时，切断电流，切除故障点，使非故障部分继续正常运行。（2）隔离开关的作用：隔离开关隔开电源，当检修线路或断路器时，形成一个检修人员也能看见的、明显的“断开点”；倒闸操作，分、合小电流。（3）两者区别：断路器有熄弧装置，可以切断短路时的大电流，隔离开关无熄弧装置，不能开断短路电流。五、计算题（本大题共2小题，每小题15分，共30分）25、如图所示，已知元件参数如下。发电机：SN=60MVA，X1=X2=0.16,E=1；变压器：SN=60MVA，Uk(%)=10.5，XP=0.1，K=115/10.5；①试作出故障状态下的各序等值网络?（3分）②计算短路点f处发生单相接地、两相短路时短路电流的有名值?（8分）③回答:XP中有无正序，负序电流通过?（2分）RUQPP222-3-④回答:XP的大小对正序，负序和零序电流大小有无影响?（2分）解⑴正序等值电路为E”＝1j0.16j0.105Uk1负序等值电路为j0.16j0.105Uk2零序等值电路为j0.3j0.105Uk0⑵短路电流⑶XP中无正序，负序电流通过。⑷XP的大小对正序电流大小，负序电流大小无影响，但是对零序电流大小有影响。26、一条额定电压...
