SLOW系列双吸泵检修工艺规程VIP免费

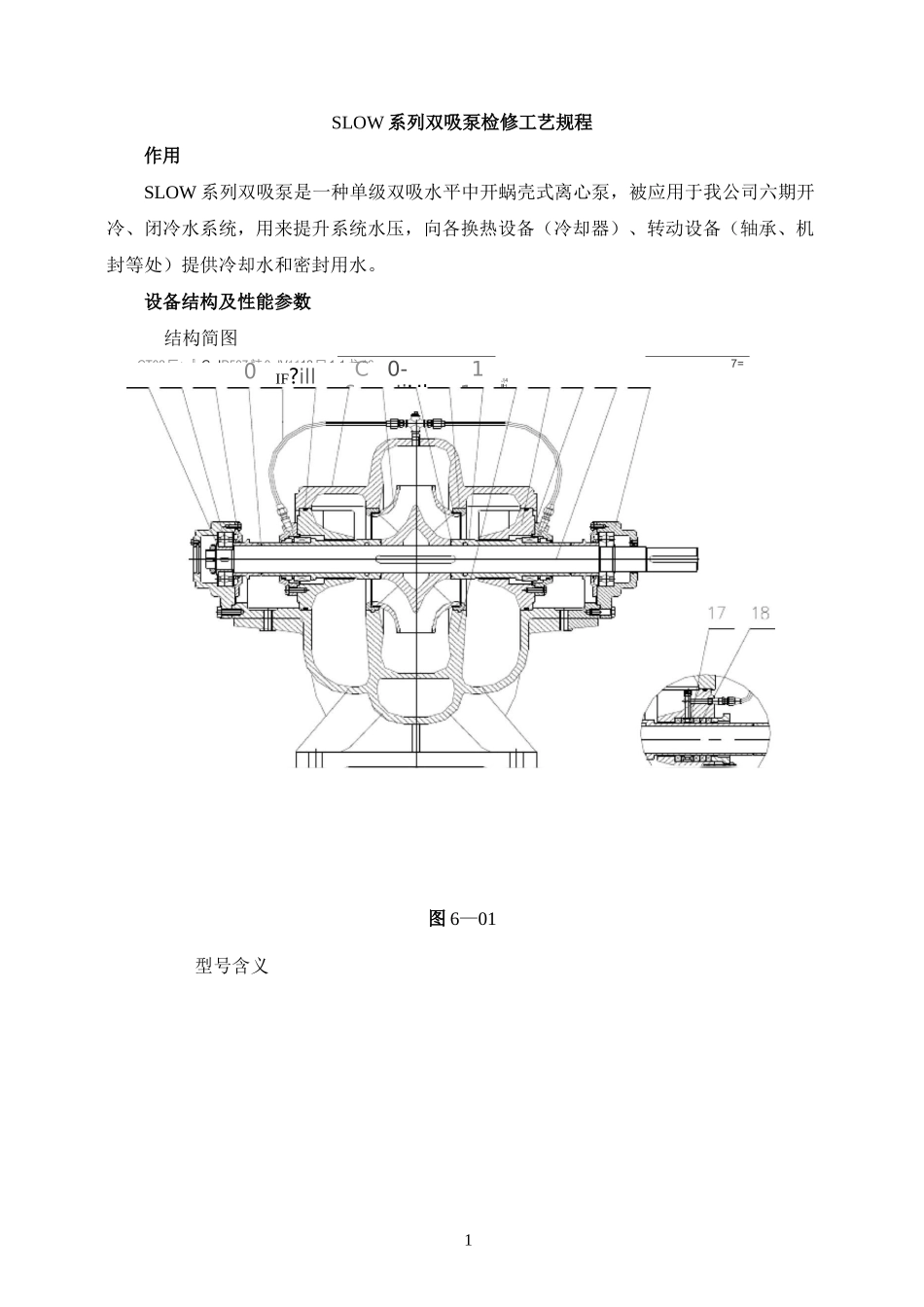

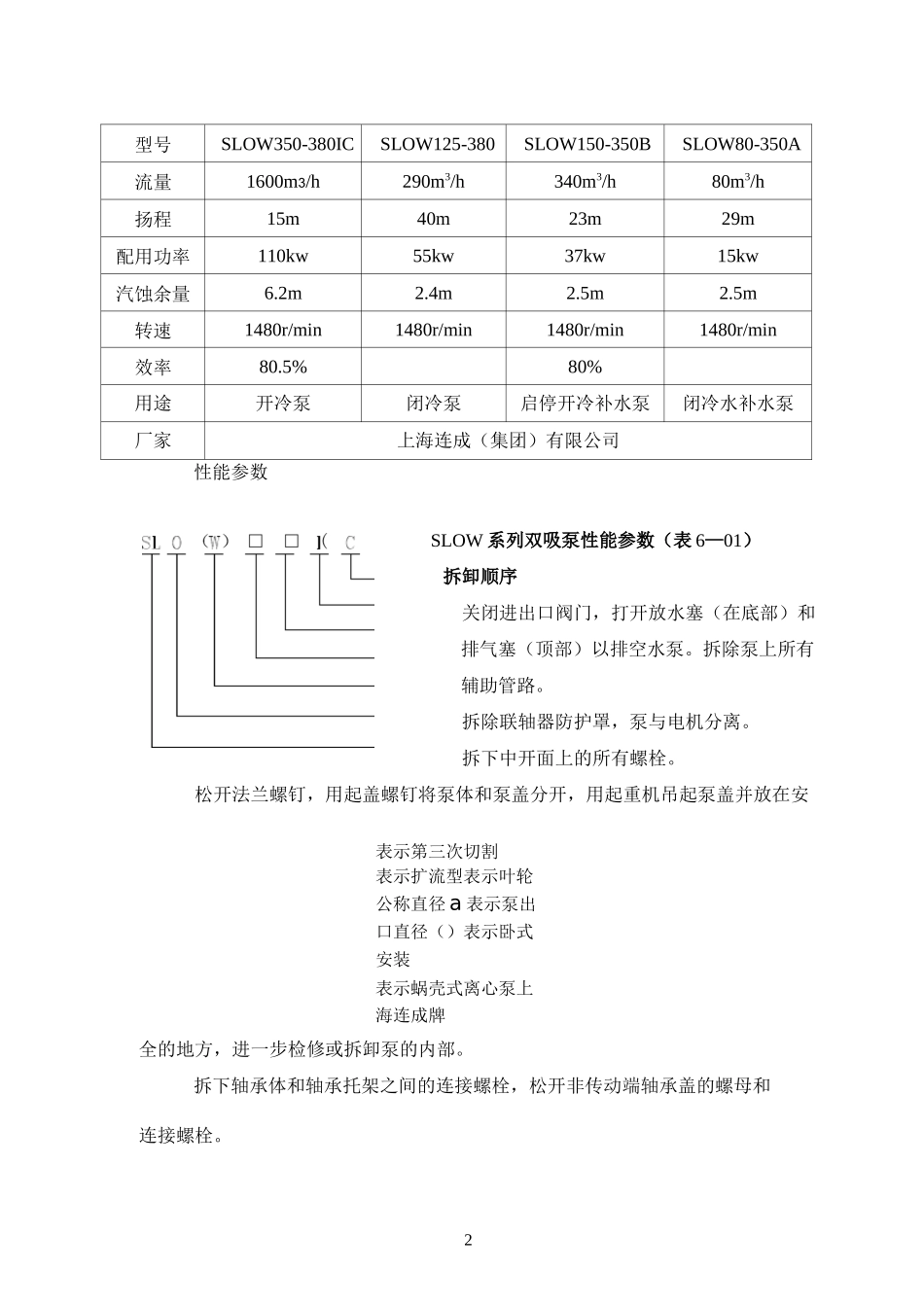

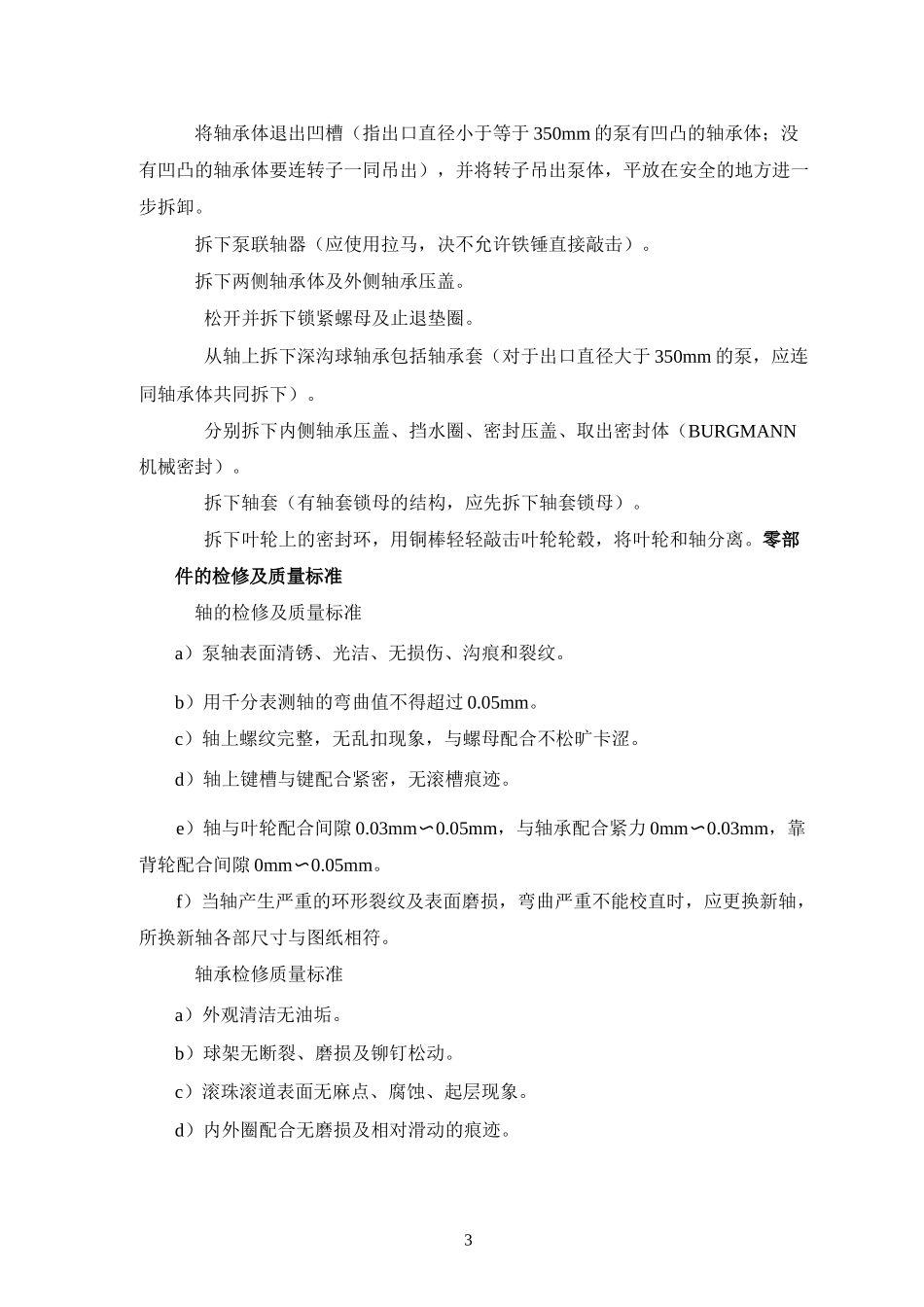

101IF?illC60-r'iUh.11J|4II:t7=⑺■ILiC/I.i12S[I0辭茂〔用'1k1J.rlII16jr=ilC：C-Lil.kC仏Hh.'-117■w01鳳駄L|1If18if：SLOW系列双吸泵检修工艺规程作用SLOW系列双吸泵是一种单级双吸水平中开蜗壳式离心泵，被应用于我公司六期开冷、闭冷水系统，用来提升系统水压，向各换热设备（冷却器）、转动设备（轴承、机封等处）提供冷却水和密封用水。设备结构及性能参数结构简图图6—01型号含义CT02匚：』G--ID507詰0-JV1112口1-1弋162型号SLOW350-380ICSLOW125-380SLOW150-350BSLOW80-350A流量1600m3/h290m3/h340m3/h80m3/h扬程15m40m23m29m配用功率110kw55kw37kw15kw汽蚀余量6.2m2.4m2.5m2.5m转速1480r/min1480r/min1480r/min1480r/min效率80.5%80%用途开冷泵闭冷泵启停开冷补水泵闭冷水补水泵厂家上海连成（集团）有限公司性能参数SLOW系列双吸泵性能参数（表6—01）拆卸顺序关闭进出口阀门，打开放水塞（在底部）和排气塞（顶部）以排空水泵。拆除泵上所有辅助管路。拆除联轴器防护罩，泵与电机分离。拆下中开面上的所有螺栓。松开法兰螺钉，用起盖螺钉将泵体和泵盖分开，用起重机吊起泵盖并放在安全的地方，进一步检修或拆卸泵的内部。拆下轴承体和轴承托架之间的连接螺栓，松开非传动端轴承盖的螺母和连接螺栓。表示第三次切割表示扩流型表示叶轮公称直径a表示泵出口直径（）表示卧式安装表示蜗壳式离心泵上海连成牌3将轴承体退出凹槽（指出口直径小于等于350mm的泵有凹凸的轴承体；没有凹凸的轴承体要连转子一同吊出），并将转子吊出泵体，平放在安全的地方进一步拆卸。拆下泵联轴器（应使用拉马，决不允许铁锤直接敲击）。拆下两侧轴承体及外侧轴承压盖。松开并拆下锁紧螺母及止退垫圈。从轴上拆下深沟球轴承包括轴承套（对于出口直径大于350mm的泵，应连同轴承体共同拆下）。分别拆下内侧轴承压盖、挡水圈、密封压盖、取出密封体（BURGMANN机械密封）。拆下轴套（有轴套锁母的结构，应先拆下轴套锁母）。拆下叶轮上的密封环，用铜棒轻轻敲击叶轮轮毂，将叶轮和轴分离。零部件的检修及质量标准轴的检修及质量标准a）泵轴表面清锈、光洁、无损伤、沟痕和裂纹。b）用千分表测轴的弯曲值不得超过0.05mm。c）轴上螺纹完整，无乱扣现象，与螺母配合不松旷卡涩。d）轴上键槽与键配合紧密，无滚槽痕迹。e）轴与叶轮配合间隙0.03mm〜0.05mm，与轴承配合紧力0mm〜0.03mm，靠背轮配合间隙0mm〜0.05mm。f）当轴产生严重的环形裂纹及表面磨损，弯曲严重不能校直时，应更换新轴，所换新轴各部尺寸与图纸相符。轴承检修质量标准a）外观清洁无油垢。b）球架无断裂、磨损及铆钉松动。c）滚珠滚道表面无麻点、腐蚀、起层现象。d）内外圈配合无磨损及相对滑动的痕迹。4e）轴承间隙用压铅法测量，为0.05mm〜0.20mm间隙，转动灵活、平稳无噪音，凡不符合要求者应更换。6.4.3叶轮的检修及质量标准a）叶轮与两侧密封环间隙为0.30mm〜0.60mm，极限间隙为1.20mm。b）叶轮清洁，无汽蚀裂纹、磨损等缺陷。c）叶轮与轴配合间隙为0.03mm〜0.05mm，不得大于0.10mm。d）叶轮孔的键槽不得损伤变形，键槽顶部留有0.15mm〜0.30mm间隙，与键两侧配合紧力为0mm〜0.02mm。e）叶轮破裂或磨损厚度为1/2时必须更换，更换的叶轮应校对各部尺寸。6.4.4泵体、泵盖、密封环、轴套、轴承体、靠背轮等零部件检修及质量标准a）各零部件清理干净，无锈垢。b）壳体完整无破损、砂眼，各结合面无磕碰划伤及冲刷沟痕，密封严密。c）密封环无磨损与叶轮口环间隙0.30mm〜0.60mm，与泵盖紧力0.03mm〜0.05mm。d）轴承体各零件均清洁无油垢，与轴承外圈为0mm〜+0.01mm的过渡配合,外套不得转圈，非传动端轴承外圈与端盖的紧力0mm~0.1mm，传动端轴承与两侧端盖均有2mm~3mm间隙。e）各平键无滚边，与槽道配合紧力0mm~0.02mm。f）两侧各轴套端面平整，与机封、端盖配合处无磨损沟痕，内部各O型胶圈完好无破损。轴端锁母丝扣不松旷、紧涩。g）靠背轮表面无毛刺、磕痕，与轴配合间隙＜0.1.mm,弹性柱销胶圈完好无破裂、老化，弹簧圈齐全。6.4.5机械密封检修质量标准及注意事项6.4.5.1检修质量标准a）动静环不应有裂纹及磨损，密封端面应光洁明亮...
