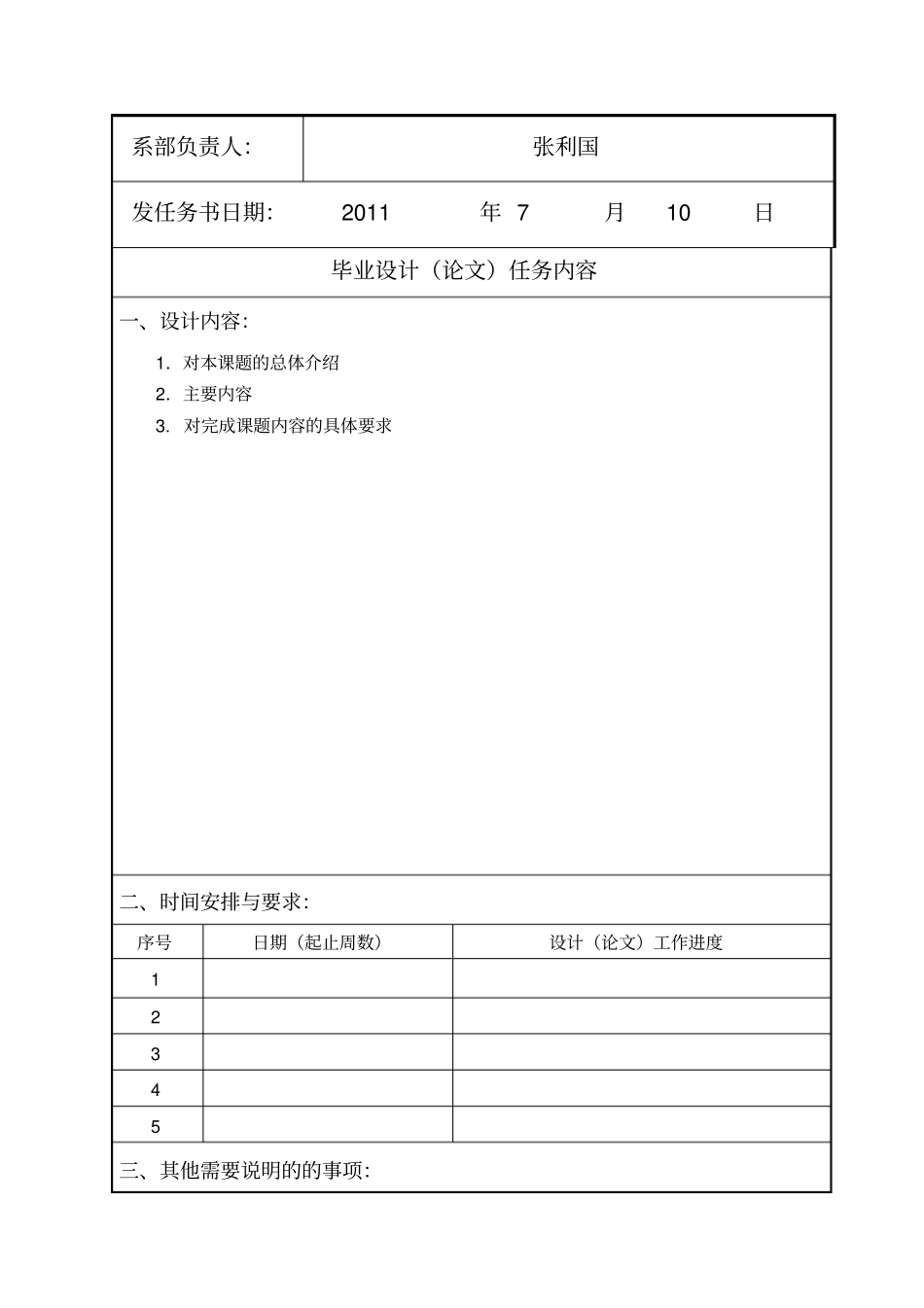

毕业设计（论文）任务书学生姓名：彭宁学号：1260720121325年级：09级专业：电气自动化班级：1班系部：机电工程系毕业设计论文题目：电力系统继电保护装置完成日期：2011年10月设计地点：学校指导教师：张利国系部负责人：张利国发任务书日期：2011年7月10日毕业设计（论文）任务内容一、设计内容：1．对本课题的总体介绍2．主要内容3.对完成课题内容的具体要求二、时间安排与要求：序号日期（起止周数）设计（论文）工作进度12345三、其他需要说明的的事项：注：任务书由指导教师填写毕业设计（论文）毕业设计题目：电力系统继电保护装置学生姓名：彭宁学号：1260720121325系别：机电工程系专业：电气自动化指导教师：张利国专业技术职务：重庆机电职业技术学院教务处二〇〇九年一月电力系统继电保护装置电气自动化09级一班彭宁指导老师：张利国摘要电力系统在运行中，可能发生各种故障和不正常运行状态，最常见同时也是最危险的故障是发生各种型式的短路。在发生短路时可能产生以下的后果：1.通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏；2.短路电流通过非故障元件，由于发热和电动力的作用，引起它们的损坏或缩短它们的使用寿命；3.电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量。故障和不正常运行状态，都可能在电力系统中引起事故。事故，就是指系统或其中一部分的正常工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。系统事故的发生，除了由于自然条件的因素以外，一般者是由于设备制造上的缺陷、设计和安装的错误、检修质量不高或运行维护不当而引起的。因此，只要充分发挥人的主观能动性，正确地掌握客观规律，加强对设备的维护和检修，就可能大大减少事故发生的机率，把事故消灭在发生之前。在电力系统中，除应采取各项积极措施消除或减少发生故障的可能性以外，故障一旦发生，必须迅速而有选择性地切除故障元件，这是保证电力系统安全运行的最有效方法之一。切除故障的时间常常要求小到十分之几甚至百分之几秒，实践证明只有装设在每个电气元件上的保护装置才有可能满足这个要求。这种保护装置直到目前为止，大多是由单个继电器或继电器与其附属设备的组合构成的，故称为继电保护装置。继电保护装置，就是指能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。它的基本任务是：1.自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行；2.反应电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员），而动作于发出信号、减负荷或跳闸。此时一般不要求保护迅速动作，而是根据对电力系统及其元件的危害程度规定一定的延时，以免不必要的动作和由于干扰而引起的误动作。目录一、对主变、线路保护配置的要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1（一）变压器保护的配置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1（二）35kV及以下中性点非直接接地电网中线路保护配置⋯⋯⋯⋯⋯⋯⋯⋯1二、主变、线路保护的选型及装置介绍⋯⋯⋯⋯⋯⋯⋯⋯2（一）主变保护的选型及装置介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2（二）线路保护的选型及装置介绍⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2三、主变和线路主保护、后备保护的整定计算原则⋯3（一）主变整定计算原则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3（二）线路主保护、后备保护整定原则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11四、参数设定及阻抗归算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15（一）参数设定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯15（二）阻抗归算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16五、主变、线路主保护、后备保护的整定计算⋯⋯⋯⋯17（一）主变的整定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯17（二）线路的整定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21六、致谢⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...
