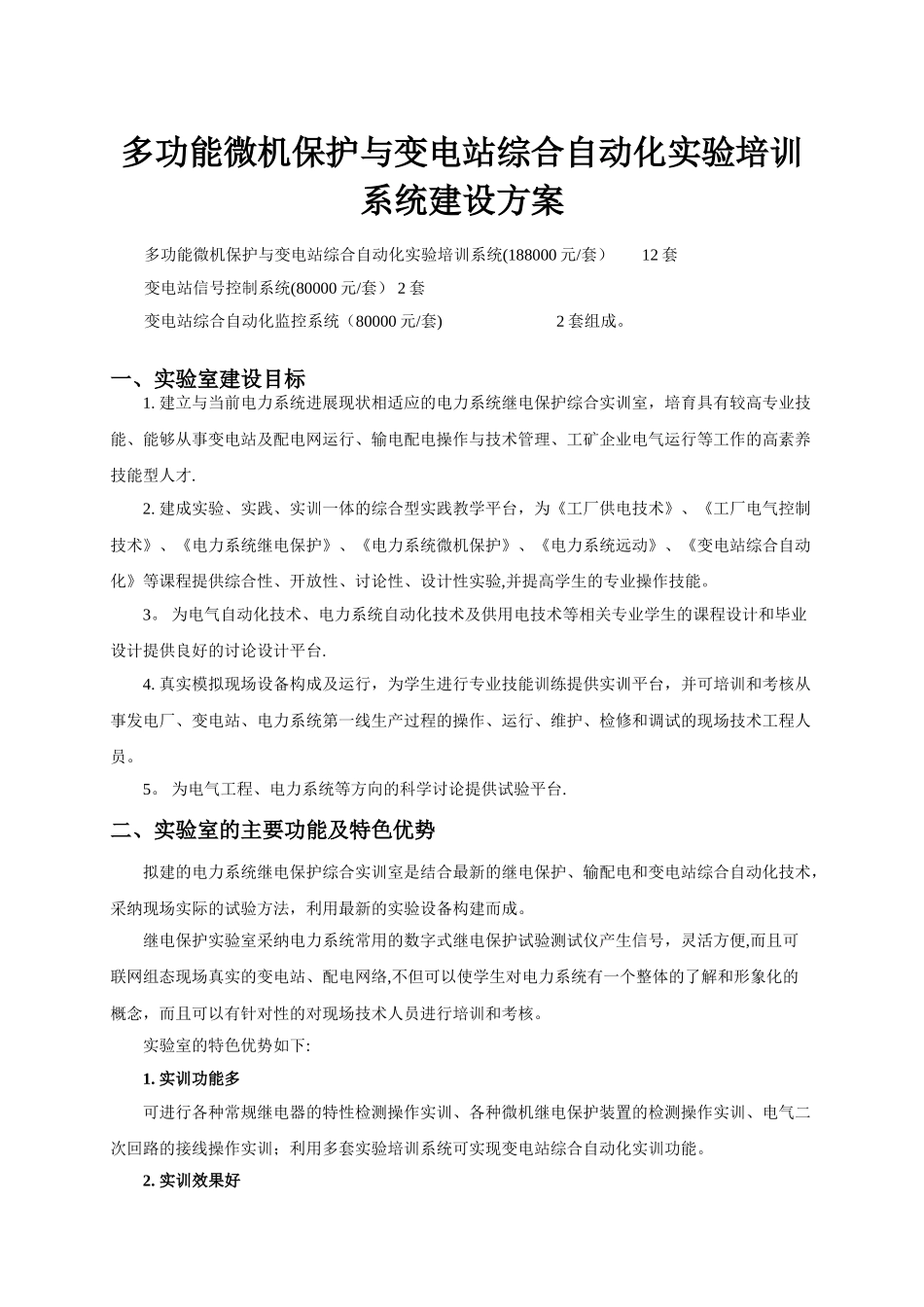

多功能微机保护与变电站综合自动化实验培训系统建设方案多功能微机保护与变电站综合自动化实验培训系统(188000 元/套） 12 套变电站信号控制系统(80000 元/套） 2 套变电站综合自动化监控系统（80000 元/套) 2 套组成。一、实验室建设目标1. 建立与当前电力系统进展现状相适应的电力系统继电保护综合实训室，培育具有较高专业技能、能够从事变电站及配电网运行、输电配电操作与技术管理、工矿企业电气运行等工作的高素养技能型人才.2. 建成实验、实践、实训一体的综合型实践教学平台，为《工厂供电技术》、《工厂电气控制技术》、《电力系统继电保护》、《电力系统微机保护》、《电力系统远动》、《变电站综合自动化》等课程提供综合性、开放性、讨论性、设计性实验,并提高学生的专业操作技能。3。 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的讨论设计平台.4. 真实模拟现场设备构成及运行，为学生进行专业技能训练提供实训平台，并可培训和考核从事发电厂、变电站、电力系统第一线生产过程的操作、运行、维护、检修和调试的现场技术工程人员。5。 为电气工程、电力系统等方向的科学讨论提供试验平台.二、实验室的主要功能及特色优势拟建的电力系统继电保护综合实训室是结合最新的继电保护、输配电和变电站综合自动化技术，采纳现场实际的试验方法，利用最新的实验设备构建而成。继电保护实验室采纳电力系统常用的数字式继电保护试验测试仪产生信号，灵活方便,而且可联网组态现场真实的变电站、配电网络,不但可以使学生对电力系统有一个整体的了解和形象化的概念，而且可以有针对性的对现场技术人员进行培训和考核。实验室的特色优势如下:1. 实训功能多可进行各种常规继电器的特性检测操作实训、各种微机继电保护装置的检测操作实训、电气二次回路的接线操作实训；利用多套实验培训系统可实现变电站综合自动化实训功能。2. 实训效果好利用微机型继电保护试验测试仪作为测试信号源，符合电力系统继电保护现场检测的典型试验方式，满足对微机继电保护装置及继电器的现场测试试验要求，达到良好的实训效果。三、实验室设备构成电力系统继电保护综合实训室由 12 套“多功能微机保护与变电站综合自动化实验培训系统"、2 套“变电站信号控制系统”和 2 套“变电站综合自动化监控系统”组成。（一）多功能微机保护与变电站综合自动化实验培训系统多功能微机保护与变电站综合自动...
