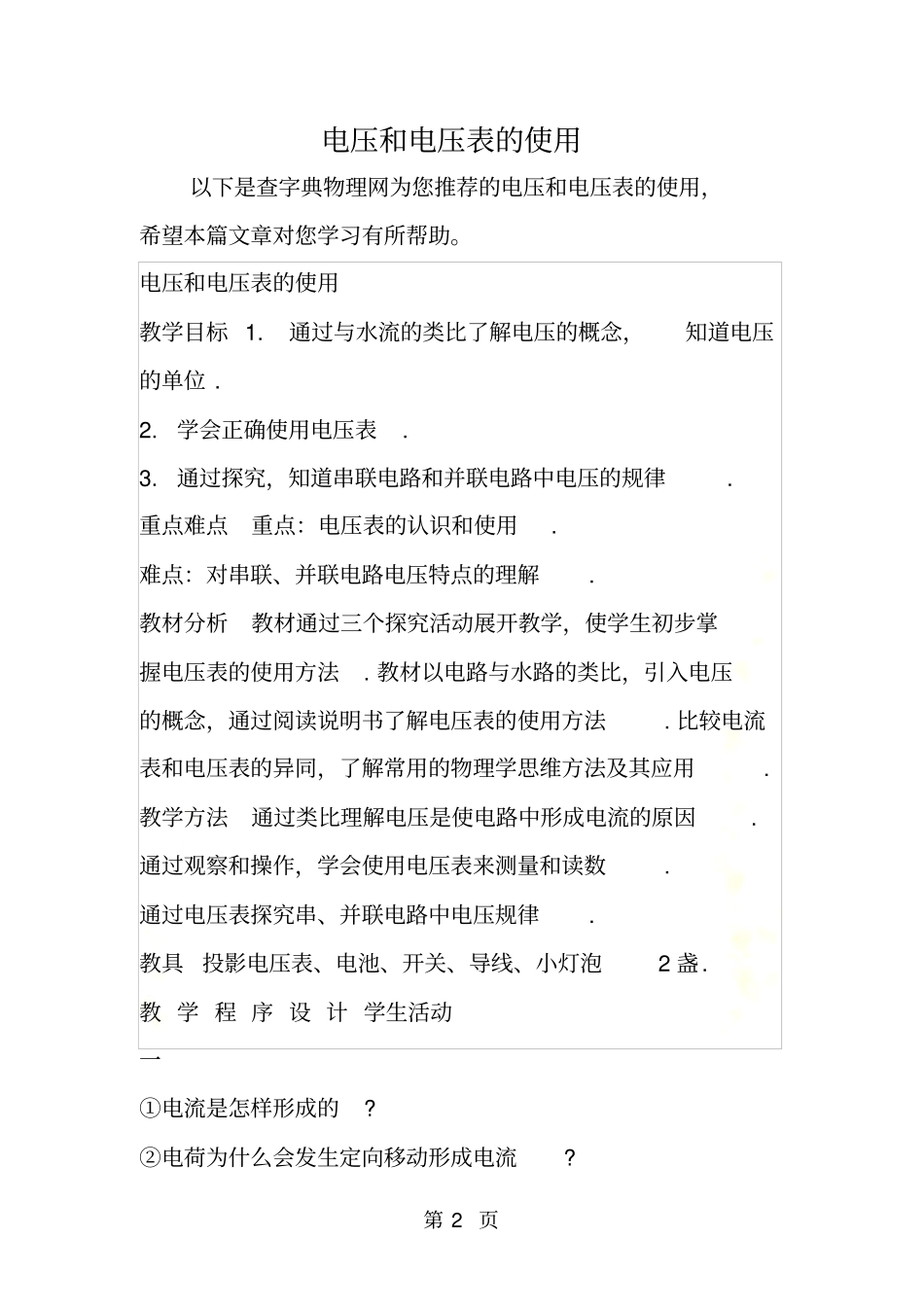

电压和电压表的使用第2页电压和电压表的使用以下是查字典物理网为您推荐的电压和电压表的使用，希望本篇文章对您学习有所帮助。电压和电压表的使用教学目标1.通过与水流的类比了解电压的概念，知道电压的单位.2.学会正确使用电压表.3.通过探究，知道串联电路和并联电路中电压的规律.重点难点重点：电压表的认识和使用.难点：对串联、并联电路电压特点的理解.教材分析教材通过三个探究活动展开教学，使学生初步掌握电压表的使用方法.教材以电路与水路的类比，引入电压的概念，通过阅读说明书了解电压表的使用方法.比较电流表和电压表的异同，了解常用的物理学思维方法及其应用.教学方法通过类比理解电压是使电路中形成电流的原因.通过观察和操作，学会使用电压表来测量和读数.通过电压表探究串、并联电路中电压规律.教具投影电压表、电池、开关、导线、小灯泡2盏.教学程序设计学生活动一①电流是怎样形成的?②电荷为什么会发生定向移动形成电流?第4页提供使电荷定向移动电源电压电流一、电压：使电路中形成电流的原因1.电压的符号：U2.电压的单位：国际单位制中的单位：伏特(简称伏)符号：V其它单位：千伏(kV)、毫伏(mV)单位换算：1kV=103V1V=103(mV)观察P67图1327，了解身边的电压值.怎样才能知道一段电路两端或某个用电器两端电压的准确值?二、电压表：测量电压大小的仪表①观察电压表，你能得到哪些信息?②在使用电压表前，首先应该观察哪些内容?量程：分度值0～3V0.1V0～15V0.5V(读数练习)P68图13291.读数方法：先由量程确定分度值，再从指针位置读出数值.③怎样用电压表测量电路两端的电压大小?需解决的问题：指针是否指零、怎样接入电路、如何选用三个接线柱、怎样选用合适的量程第5页2.使用方法：(1)电压表必须并联在待测电路的两端(2)必须使电流从正接线柱流进，负接线柱流出.(3)被测电压不能超过电压表的量程.电压表可以直接接在电源两级上测电源电压④电压表和电流表在使用规则上有哪些相同点和不同点?相同点：(1)都必须让电流从电表的正接线柱流进，负接线柱流出.(2)测量值都不能超过电表的量程(选用大量程试触)不同点：(1)电流表要串联在电路中，而电压表则必须与被测电路并联.(2)电流表不能直接接在电源两极上，而电压表可以直接接在电源两极上测电源电压.(活动1)探究串联电池组的电压与每节电池电压的关系三、串联电池组的电压等与每节电池的电压之和(活动2)探究串联电路中的电压1.断开开关，连接如图所示的电路，猜一猜，电路两端的总电压与每盏灯两端的电压有何关系?2.用电压表分别测出灯L1、L2和第6页两灯串联后两端的总电压.3.将测量结果填入表中U1/VU2/VU/V四、串联电路的总电压等于各部分电路两端的电压之和U=U1+U2(活动3)探究并联电路中的电压1.断开开关，连接如图所示的电路，猜一猜，各支路两端的电压有何关系?2.用电压表分别测出灯L1、L2两端的电压和电源电压.4.将测量结果填入表中U1/VU2/VU/V五、并联电路各支路两端的电压相等U1=U2(活动4)自制水果电池问题：水果电池提供的电压大小可能与哪些因素有关?猜想：水果电池的电压大小可能与水果的品种、被插入的材料、插入的深度、两金属片的面积..设计实验：进行实验：分析总结：第7页阅P70生活物理社会，了解废干电池对环境的污染和废干电池的安全处理.(课堂练习)物理学习评价相关练习学生讨论水定向移动形成水流，水轮机转动.A、B两容器有一定的水位差.不能加一抽水机，使A、B两容器之间始终一定的水位差.灯亮自由电子定向移动形成电流不会电源相当于抽水机，使正极不断聚集正电荷，负极不断聚集负电荷.需记住的一些电压值一节干电池：1.5V一个铅蓄电池：2V照明电路：220V1.7V14V总结阅P68读一读并联+进-出先选用大量程进行试触，若在小量程范围内，再改用小量程，第8页这样读数更为准确.将数据记录在课本P69的表格中学生分析实验结果，总结串联电路电压的特点.学生分析实验结果，总结并联电路电压的特点.详见课本P69活动学生讨论三、思考与作业
