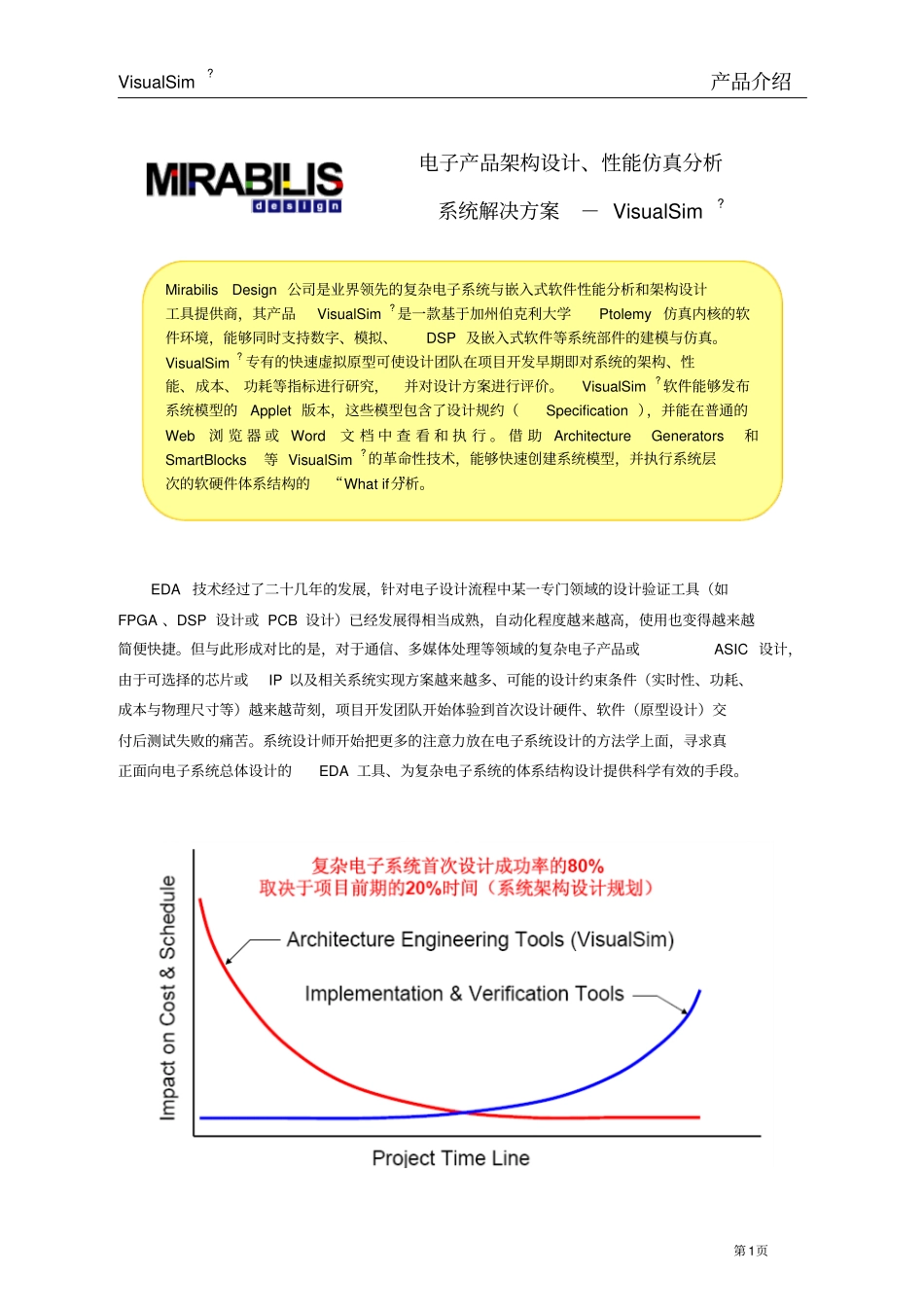

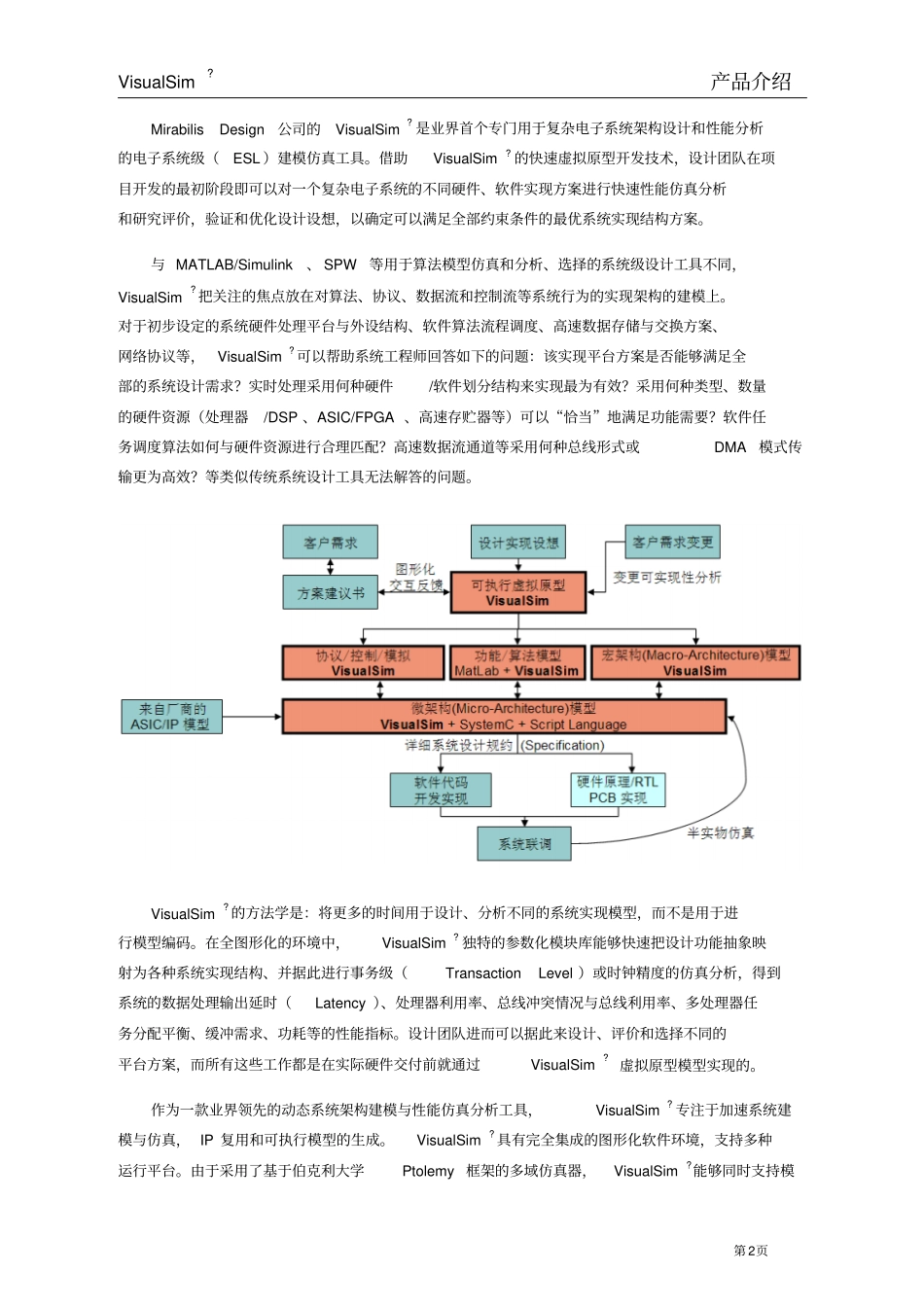

VisualSim?产品介绍第1页电子产品架构设计、性能仿真分析系统解决方案－VisualSim?EDA技术经过了二十几年的发展，针对电子设计流程中某一专门领域的设计验证工具（如FPGA、DSP设计或PCB设计）已经发展得相当成熟，自动化程度越来越高，使用也变得越来越简便快捷。但与此形成对比的是，对于通信、多媒体处理等领域的复杂电子产品或ASIC设计，由于可选择的芯片或IP以及相关系统实现方案越来越多、可能的设计约束条件（实时性、功耗、成本与物理尺寸等）越来越苛刻，项目开发团队开始体验到首次设计硬件、软件（原型设计）交付后测试失败的痛苦。系统设计师开始把更多的注意力放在电子系统设计的方法学上面，寻求真正面向电子系统总体设计的EDA工具、为复杂电子系统的体系结构设计提供科学有效的手段。MirabilisDesign公司是业界领先的复杂电子系统与嵌入式软件性能分析和架构设计工具提供商，其产品VisualSim?是一款基于加州伯克利大学Ptolemy仿真内核的软件环境，能够同时支持数字、模拟、DSP及嵌入式软件等系统部件的建模与仿真。VisualSim?专有的快速虚拟原型可使设计团队在项目开发早期即对系统的架构、性能、成本、功耗等指标进行研究，并对设计方案进行评价。VisualSim?软件能够发布系统模型的Applet版本，这些模型包含了设计规约（Specification），并能在普通的Web浏览器或Word文档中查看和执行。借助ArchitectureGenerators和SmartBlocks等VisualSim?的革命性技术，能够快速创建系统模型，并执行系统层次的软硬件体系结构的“Whatif”分析。VisualSim?产品介绍第2页MirabilisDesign公司的VisualSim?是业界首个专门用于复杂电子系统架构设计和性能分析的电子系统级（ESL）建模仿真工具。借助VisualSim?的快速虚拟原型开发技术，设计团队在项目开发的最初阶段即可以对一个复杂电子系统的不同硬件、软件实现方案进行快速性能仿真分析和研究评价，验证和优化设计设想，以确定可以满足全部约束条件的最优系统实现结构方案。与MATLAB/Simulink、SPW等用于算法模型仿真和分析、选择的系统级设计工具不同，VisualSim?把关注的焦点放在对算法、协议、数据流和控制流等系统行为的实现架构的建模上。对于初步设定的系统硬件处理平台与外设结构、软件算法流程调度、高速数据存储与交换方案、网络协议等，VisualSim?可以帮助系统工程师回答如下的问题：该实现平台方案是否能够满足全部的系统设计需求？实时处理采用何种硬件/软件划分结构来实现最为有效？采用何种类型、数量的硬件资源（处理器/DSP、ASIC/FPGA、高速存贮器等）可以“恰当”地满足功能需要？软件任务调度算法如何与硬件资源进行合理匹配？高速数据流通道等采用何种总线形式或DMA模式传输更为高效？等类似传统系统设计工具无法解答的问题。VisualSim?的方法学是：将更多的时间用于设计、分析不同的系统实现模型，而不是用于进行模型编码。在全图形化的环境中，VisualSim?独特的参数化模块库能够快速把设计功能抽象映射为各种系统实现结构、并据此进行事务级（TransactionLevel）或时钟精度的仿真分析，得到系统的数据处理输出延时（Latency）、处理器利用率、总线冲突情况与总线利用率、多处理器任务分配平衡、缓冲需求、功耗等的性能指标。设计团队进而可以据此来设计、评价和选择不同的平台方案，而所有这些工作都是在实际硬件交付前就通过VisualSim?虚拟原型模型实现的。作为一款业界领先的动态系统架构建模与性能仿真分析工具，VisualSim?专注于加速系统建模与仿真，IP复用和可执行模型的生成。VisualSim?具有完全集成的图形化软件环境，支持多种运行平台。由于采用了基于伯克利大学Ptolemy框架的多域仿真器，VisualSim?能够同时支持模VisualSim?产品介绍第3页拟、数字、控制状态机和同步数据流等不同领域系统部件的仿真。同时，符合OSCI规范的SystemCv2.1仿真器已经包含在VisualSim标准产品包中。VisualSim?提供的硬件架构模型生成器（HardwareArchitectureGenerators）工具包允许工程师快速对各种嵌入式处理器（PowerPC,ARM,DSP等）及Cache、高速存储器（SDR/DDRRAM等）、总线、DMA、RTOS线程调度等外设结构进行参数...
