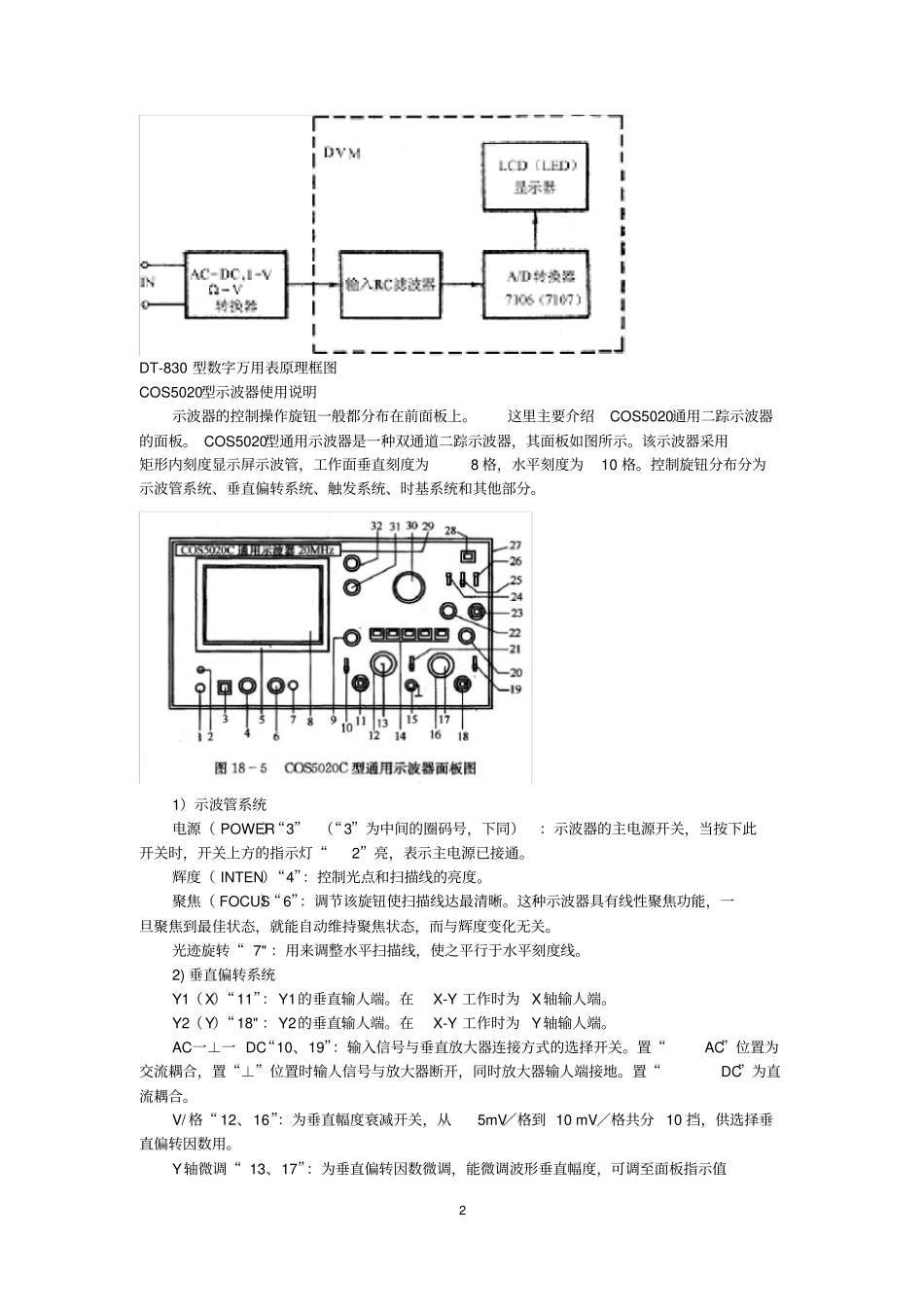

1实训项目一常用电工电子仪器仪表的使用一、实验目地1、了解双踪示波器、低频信号发生器、稳压电源、晶体管毫伏表及万用表的原理框图和主要技术指标。2、掌握用双踪示波器测量信号的幅度和频率。3、掌握晶体管毫伏表的使用方法。4、掌握万用表的正确使用方法。二、实验仪器1、双踪示波器；2、低频信号发生器；3、直流稳压电流；4、晶体管毫伏表；5、数字式（或指针式）万用表。三、电测量指示仪表简介1、磁电系测量机构磁电系测量机构的固定部分由永久磁铁和处在磁极中间的圆柱形铁心组成。具有准确度高、刻度均匀、阻尼强与消耗能量小等优点。2、电磁系仪表电磁系测量属于推斥式类型。推斥式测量结构的固定部分是由圆形线圈和装在线圈内部的磁电系测量机构形铁片组成的。具有结构简单、过载能力强与交直流两用等优点。3、电动系仪表电动系测量机构的固定部分是两个平行排列的固定线圈；可动部分由转轴、固定在转轴上的可动线圈、指针、阻尼翼片以及游丝组成。具有准确度高、使用范围广等优点。四、常用电子仪器的使用1、直流稳压电源：把交流电源转换成直流电源的装置。2、示波器：用来观察电路中各测试点的波形，监测电路的工作情况，也可用于测量小信号的周期、幅度、相位差以及观察电路的特性曲线等。3、低频信号发生器：为测量电路提供各种频率、幅度、及波形的输入信号。4、晶体毫伏表：用于测量电路输入、输出信号的有效值。5、数字式或指针式万用表：用于测量电路的静态工作点和直流信号。6、晶体管特征分析仪：用于对晶体管的特征及参数的测量。五、万用表的基本原理与使用1、万用表基本组成主要包括指示部分、测量电路、转换装置三部分。2、指针式万用表指针式万用表的型号和种类很多，不同型号的万用表，功能也不尽相同。3、数字式万用表数字式万用表的用途与指针万用表类似，它直接显示测量结果，读数具有直观性和唯一性。且体积小，测量精度高、应用十分广泛。4、DT-830型数字万用表2DT-830型数字万用表原理框图COS5020型示波器使用说明示波器的控制操作旋钮一般都分布在前面板上。这里主要介绍COS5020通用二踪示波器的面板。COS5020型通用示波器是一种双通道二踪示波器，其面板如图所示。该示波器采用矩形内刻度显示屏示波管，工作面垂直刻度为8格，水平刻度为10格。控制旋钮分布分为示波管系统、垂直偏转系统、触发系统、时基系统和其他部分。1）示波管系统电源（POWER）“3”（“3”为中间的圈码号，下同）：示波器的主电源开关，当按下此开关时，开关上方的指示灯“2”亮，表示主电源已接通。辉度（INTEN）“4”：控制光点和扫描线的亮度。聚焦（FOCUS）“6”：调节该旋钮使扫描线达最清晰。这种示波器具有线性聚焦功能，一旦聚焦到最佳状态，就能自动维持聚焦状态，而与辉度变化无关。光迹旋转“7"：用来调整水平扫描线，使之平行于水平刻度线。2)垂直偏转系统Y1（X）“11”：Y1的垂直输人端。在X-Y工作时为X轴输人端。Y2（Y）“18"：Y2的垂直输人端。在X-Y工作时为Y轴输人端。AC一⊥一DC“10、19”：输入信号与垂直放大器连接方式的选择开关。置“AC”位置为交流耦合，置“⊥”位置时输人信号与放大器断开，同时放大器输人端接地。置“DC”为直流耦合。V/格“12、16”：为垂直幅度衰减开关，从5mV／格到10mV／格共分10挡，供选择垂直偏转因数用。Y轴微调“13、17”：为垂直偏转因数微调，能微调波形垂直幅度，可调至面板指示值3的2.5倍以上，当置“校准”位置时，偏转因数校准为面板指示值。↑↓位移“9、20”：调节扫描线或光迹的垂直位置。Y轴方式“14”：选择垂直系统的工作方式。其中：“Y1”指Y1通道单独工作；“交替”指Y1通道和Y2通道交替工作，适用于较高扫速。“断续”指以频率为250kHz的速率轮流显示Y1通道和Y2通道的波形，适用于低扫速。“相加”指用来测量代数和(Y1＋Y2），若Y2位移旋钮拉出时，则显示两通道信号之差。“Y2”指Y2通道单独工作。内触发“21”：选择内部的触发信号源，当“触发源”开关“26”设置在“内”时，由此开关选择馈送到触发电路的信号。其中“Y1(X-Y)”指以Y1输人信号作触发源信号，在(X-Y)工作方式时，该信号连接到X轴上。...
