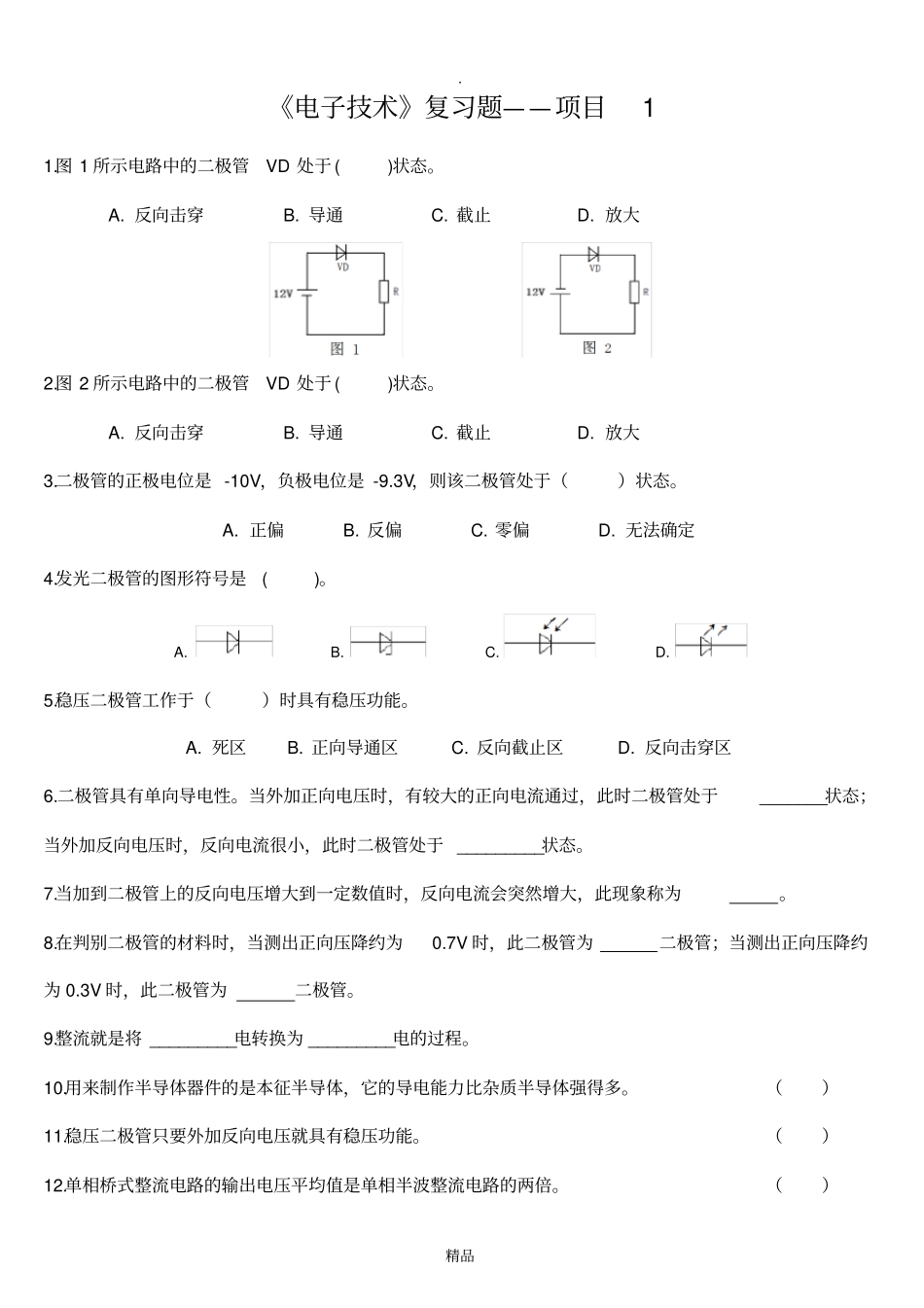

.精品《电子技术》复习题——项目11.图1所示电路中的二极管VD处于()状态。A.反向击穿B.导通C.截止D.放大2.图2所示电路中的二极管VD处于()状态。A.反向击穿B.导通C.截止D.放大3.二极管的正极电位是-10V，负极电位是-9.3V，则该二极管处于（）状态。A.正偏B.反偏C.零偏D.无法确定4.发光二极管的图形符号是()。A.B.C.D.5.稳压二极管工作于（）时具有稳压功能。A.死区B.正向导通区C.反向截止区D.反向击穿区6.二极管具有单向导电性。当外加正向电压时，有较大的正向电流通过，此时二极管处于_______状态；当外加反向电压时，反向电流很小，此时二极管处于_________状态。7.当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为。8.在判别二极管的材料时，当测出正向压降约为0.7V时，此二极管为二极管；当测出正向压降约为0.3V时，此二极管为二极管。9.整流就是将_________电转换为_________电的过程。10.用来制作半导体器件的是本征半导体，它的导电能力比杂质半导体强得多。（）11.稳压二极管只要外加反向电压就具有稳压功能。（）12.单相桥式整流电路的输出电压平均值是单相半波整流电路的两倍。（）.精品13.单相桥式整流电容滤波电路的输出电压平均值是单相半波整流电容滤波电路的两倍。（）14.分析图（a）、（b）所示电路中各二极管是导通还是截止？并求出1、2两端的电压U12。（二极管的正向压降和反向电流忽略不计）15.在下图所示的桥式整流电容滤波电路中，已知变压器次边电压有效值U2=15V，试求：（1）负载上输出电压的平均值UO=?（2）RL开路时UO=?（3）C开路时UO=?（4）若整流电桥中有1只二极管开路，此时UO=?《电子技术》复习题——项目21.要使三极管具有电流放大作用，必须保证发射结_______、集电结_______。()A.反偏，反偏B.反偏，正偏C.正偏，反偏D.正偏，正偏2.三极管处于放大状态时，其集电结为()状态。A.正向偏置B.反向偏置C.反向击穿D.都有可能3.三极管发射极电流IE等于()。A.基极电流IBB.集电极电流IC与基极电流IB之差C.集电极电流ICD.集电极电流IC与基极电流IB之和4.测得三极管IB=30μA时，IC=2.4mA；IB=50μA时，IC=3.6mA，则该管的交流电流放大系数为（）。A.120B.80C.72D.605.测量放大电路中的三极管，其各极电位分别为5.7V、5V、9V，则该管是（）。A.NPN型硅管B.NPN型锗管C.PNP型锗管D.PNP型硅管.精品6.在三极管放大电路中，直流通路主要用来确定电路的()。A.放大倍数B.静态工作点C.输出电压D.输入电阻7.放大电路设置静态工作点的目的是（）。A.提高放大能力B.避免产生失真C.获得适当的输入电阻和输出电阻D.使放大电路工作稳定8.某放大电路由三级组成，已知每级电压放大倍数均为60，则总的电压放大倍数为（）。A.60B.180C.216000D.无法计算9.直接耦合多级放大电路（）。A.只能放大直流信号B.只能放大交流信号C.没有放大能力D.既能放大直流信号，又能放大交流信号10.三极管的三个电极分别是指_______、_______和发射极。11.根据杂质半导体组合方式的不同，三极管可以分为_______三极管和_______三极管两大类。12.三极管的三种工作状态分别是指_______状态、_______状态、饱和状态。13.在三极管放大电路中，测得IC=3mA,IE=3.03mA，则IB=_______，β=______。14.放大电路没有交流信号输入时的工作状态称为_________；有交流信号输入时的工作状态称为_________。15.在三极管放大电路中，若静态工作点位置太高，容易出现_________失真；若静态工作点位置太低，则容易出现_________失真。16.二极管由两个PN结构成，三极管由三个PN结构成。（）17.三极管的集电极和发射极是同种类型的杂质半导体，可以互换使用。（）18.基本共射放大电路的输出信号和输入信号相位相同。（）19.阻容耦合多级放大电路既能放大交流信号，又能放大直流信号。（）20.在基本共射放大电路中，已知VCC＝10V，RB＝400kΩ，RC＝4kΩ，RL＝4kΩ，β＝50。（1）画出该电路的直流通路；（2）估算该电路的静态工作点Q（UBEQ、IBQ、ICQ、UCEQ）；（3）估算该电路的电压放大倍数。.精品《电子技术》复习题——项目31.（）可以有效地抑制零点漂移。A.差动放大电路B.基本共射放大电...
