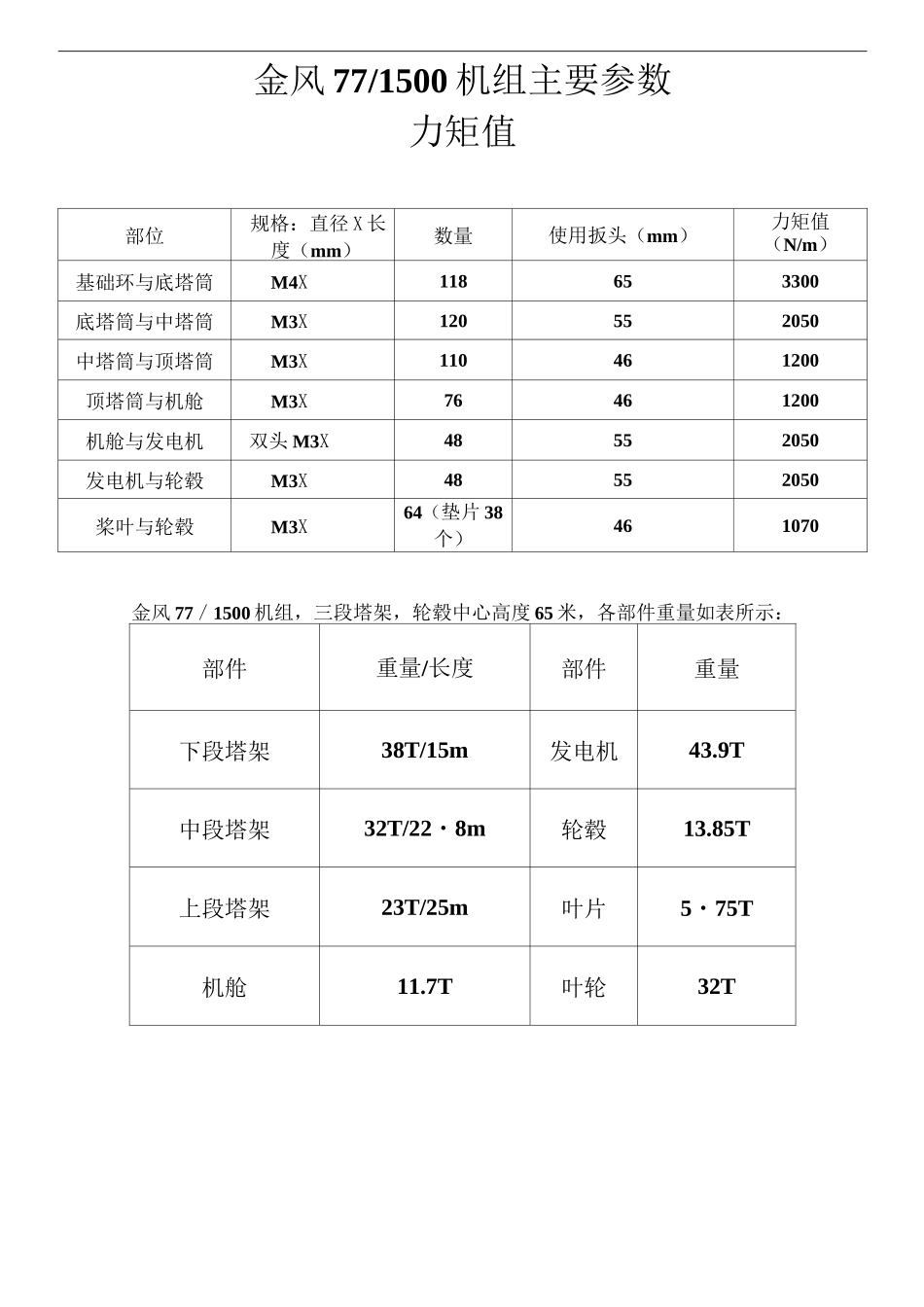

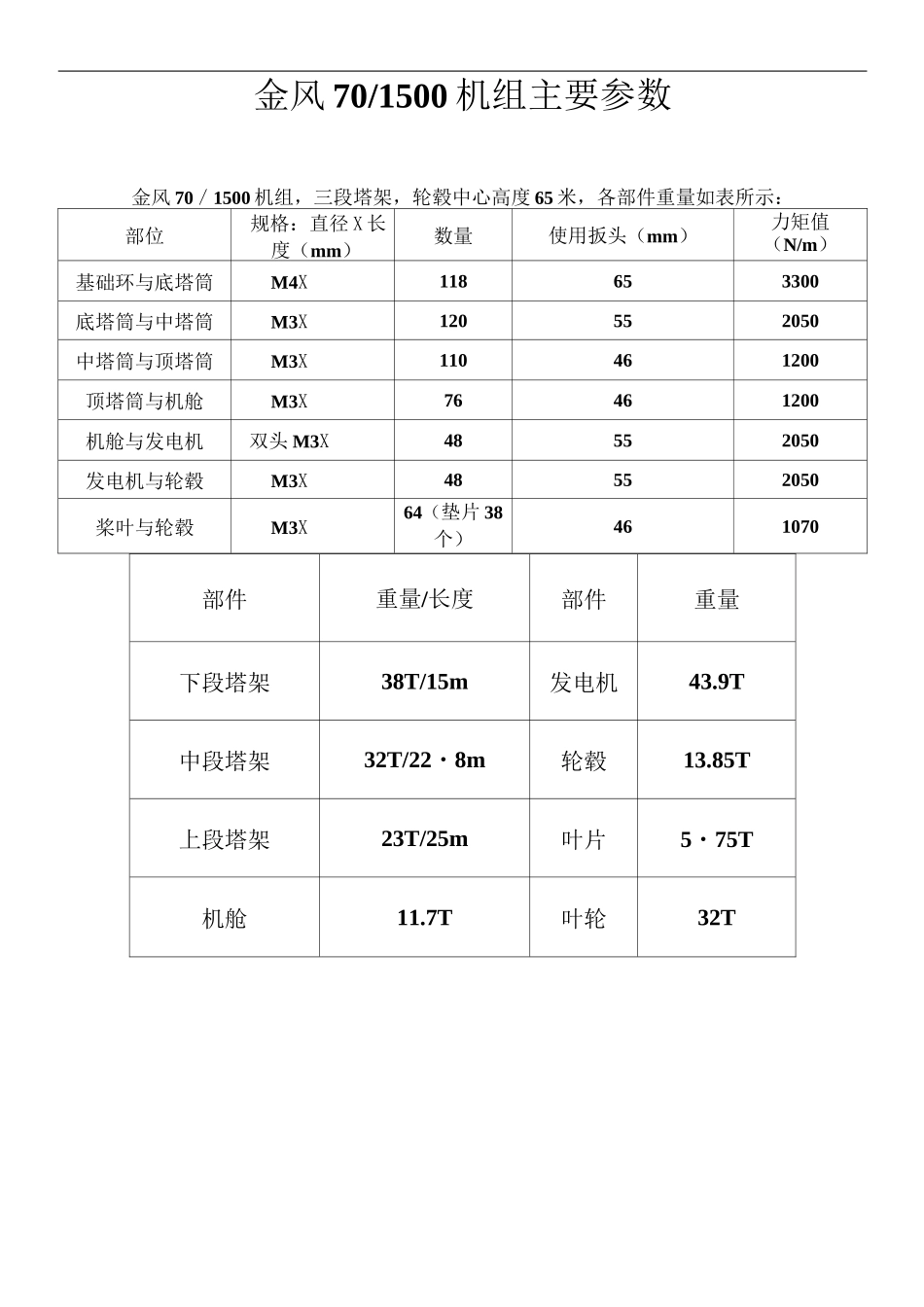

金风70/1500机组主要参数金风70／1500机组，三段塔架，轮毂中心高度65米，各部件重量如表所示：部位规格：直径X长度（mm）数量使用扳头（mm）力矩值（N/m）基础环与底塔筒M4X118653300底塔筒与中塔筒M3X120552050中塔筒与顶塔筒M3X110461200顶塔筒与机舱M3X76461200机舱与发电机双头M3X48552050发电机与轮毂M3X48552050桨叶与轮毂M3X64（垫片38个）461070部件重量/长度部件重量下段塔架38T/15m发电机43.9T中段塔架32T/22・8m轮毂13.85T上段塔架23T/25m叶片5・75T机舱11.7T叶轮32T国电联合动力UP82/150III塔架风机基本参数部位规格：直径X长度数量使用扳头（mm）力矩值（N/m）基础环与底塔筒M4X116704100底塔筒与中塔筒M3X136602660中塔筒与顶塔筒M3X108602660顶塔筒与机舱M2X90411200机舱与轮毂M4X46654100桨叶与轮毂M3050加长套筒（145mm）1200重量与尺寸说明最大直径mm最小直径mm长mm宽mm高mm重量kg机舱--102003800380061000机舱专用吊具--3450225655121644轮毂（含罩）--3580330015080轮毂中心高----65000-叶片（含螺丝）--42500189031106200底段塔筒4000400010115--25011中段塔筒4000347521453--32689顶段塔筒3475273730300--28905塔底控制柜--200087018001020塔底变流器柜--260060022001480金风77/1500机组主要参数力矩值部位规格：直径X长度（mm）数量使用扳头（mm）力矩值（N/m）基础环与底塔筒M4X118653300底塔筒与中塔筒M3X120552050中塔筒与顶塔筒M3X110461200顶塔筒与机舱M3X76461200机舱与发电机双头M3X48552050发电机与轮毂M3X48552050桨叶与轮毂M3X64（垫片38个）461070金风77／1500机组，三段塔架，轮毂中心高度65米，各部件重量如表所示：部件重量/长度部件重量下段塔架38T/15m发电机43.9T中段塔架32T/22・8m轮毂13.85T上段塔架23T/25m叶片5・75T机舱11.7T叶轮32T华锐SL1500/82塔架风机基本参数连接螺栓规格、预紧力矩一览表部位规格：直径X长度(mm)数量第一次预紧力矩(Nm)第二次终紧力矩(Nm)使用扳头(mm)基础环与底塔筒M39X1281750350065底塔筒与中塔筒M3X1121400280060中塔筒与顶塔筒M3X961400280060顶塔筒与机舱M36X881400270060主轴与轮毂M36481400230060桨叶与轮毂M3054一次力矩二次力矩三次力矩800Nm1000Nm1250Nm50华锐1500kW/82机组(轮毂高度70m)重量与规格序号部件名称单件重量(吨)单件尺寸(m)1机舱59.0(长*宽*高)7.6*4*42轮毂18・0（长*宽*高）3.7*4.7*4.13叶片73・0*3・2*40.254下段塔架49・232申3.63*申4*18.865中段塔架40.31233.15*®3・63*24・216上段塔架26.715申2.696*33・15*24.33国电部位规格：直径X长度(mm)数量使用扳头(mm)力矩值(N/m)液压泵值扳手型号基础环与底塔筒M5X1008575004850psiHY-10MXT底塔筒与中塔筒M48X1008058007660psiHY-5MXT492barS6000中塔筒与顶塔筒M3X1006026603525psiHY-5MXT225barS6000顶塔筒与机舱M2X904112001600psiHY-5MXT105barS6000机舱与叶轮M4X466541005420psiHY-5MXT348barS6000桨叶与轮毂M3016250加长套筒(145mm)12001600psiHY-5MXT105barS6000西大梁力矩值重量与尺寸说明最大直径mm最小直径mm长mm宽mm高mm重量kg机舱--102003800380061000轮毂(含罩)--3750330015080轮毂中心高----砧000-叶片(含螺丝)--37500189031106000底段塔筒4000365416938--49025中段塔筒3654321021757--39891顶段塔筒3210273723178--25500塔底控制柜--200087018001020塔底变流器柜--260060022001480机舱吊具挂法：前上2・690m;前下2.148m;后上2.740m;后下3.090m。(上里下垂直)下段上法兰主吊耳M48X230mm——10条，下段下法兰溜尾吊耳M52X240mm——6条。中段上法兰主吊耳M36X185mm――10条(实际用8条)，中段下法兰溜尾吊耳M48X230mm——6条。上段上法兰主吊耳M27X165mm——10条,上段下法兰溜尾吊耳M36X185mm——6条。联合动力1500kW/82机组（轮毂高度65m）序号部件名称单件重量（吨）单件尺寸（m）1机舱6110200X3800X43002轮毂15.083750X3750X33003地面控制柜1.022000X870X18004叶片6.242500X1890X31105下段塔架25.0114000X4000X101156中段塔架32.6893475X4000X214537上段塔架28.9052737X3475X30300国电联合动力有限公司1.5MW风力发电机组（m...
