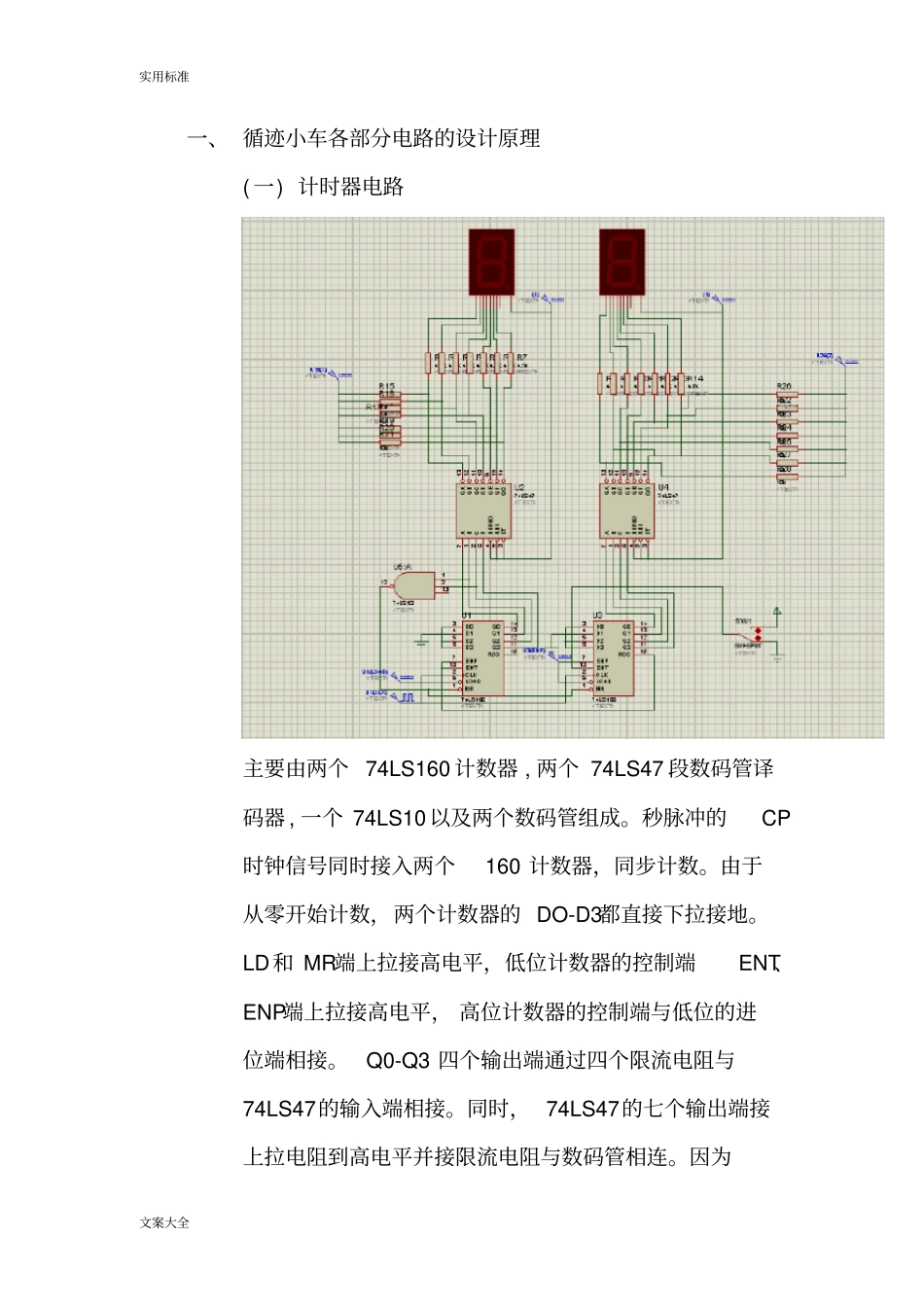

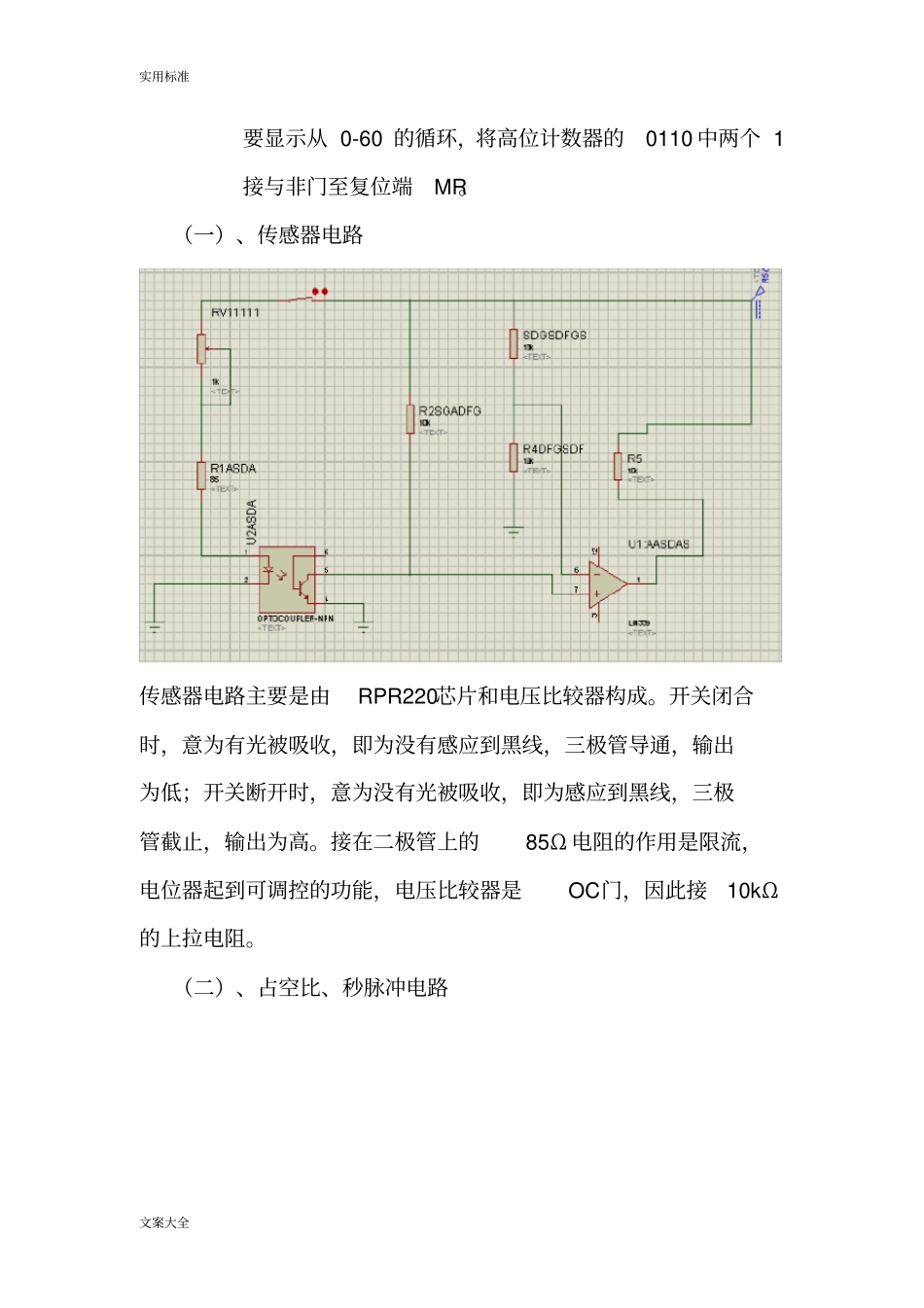

实用标准文案大全自循迹小车电子综-合实训报告学院：自动化学院专业班级：自动化141学生姓名学号：指导教师：完成时间：2016.5.26实用标准文案大全一、循迹小车各部分电路的设计原理(一)计时器电路主要由两个74LS160计数器,两个74LS47段数码管译码器,一个74LS10以及两个数码管组成。秒脉冲的CP时钟信号同时接入两个160计数器，同步计数。由于从零开始计数，两个计数器的DO-D3都直接下拉接地。LD和MR端上拉接高电平，低位计数器的控制端ENT、ENP端上拉接高电平，高位计数器的控制端与低位的进位端相接。Q0-Q3四个输出端通过四个限流电阻与74LS47的输入端相接。同时，74LS47的七个输出端接上拉电阻到高电平并接限流电阻与数码管相连。因为实用标准文案大全要显示从0-60的循环，将高位计数器的0110中两个1接与非门至复位端MR。（一）、传感器电路传感器电路主要是由RPR220芯片和电压比较器构成。开关闭合时，意为有光被吸收，即为没有感应到黑线，三极管导通，输出为低；开关断开时，意为没有光被吸收，即为感应到黑线，三极管截止，输出为高。接在二极管上的85Ω电阻的作用是限流，电位器起到可调控的功能，电压比较器是OC门，因此接10kΩ的上拉电阻。（二）、占空比、秒脉冲电路实用标准文案大全占空比电路和秒脉冲电路主要由555定时器组成，它含有两个电压比较器，一个基本RS触发器，一个放电开关T，比较器的参考电压由三只5KΩ的电阻器构成分压，它们分别使高电平比较器A1同相比较端和低电平比较器A2的反相输入端的参考电平为三分之二VCC和三分之一VCC。A1和A2的输出端控制RS触发器状态和放电管开关状态。当输入信号输入并超过三分之二VCC时，触发器复位，555的输出端3脚输出低电平，同时放电，开关管导通；当输入信号自2脚输入并低于三分之一VCC时，触发器置实用标准文案大全位，555的3脚输出高电平，同时放电，开关管截止。Rd非是复位端，当其为0时，555输出低电平，平时该端开路或接VCC。震荡周期T=tw1+tw2≈0.7(R1+2R2)C震荡频率f=1/T=1.43/(R1+2R2)C脉冲宽度与周期之比称为占空比q，q的计算如下：q=tw1/tw1+tw2≈R1+R2/(R1+2R2)C因此，调节电位器RV2可改变R1和R2，就可以实现调节脉冲的占空比。同样调节电位器RV3可改变R1,R2将震荡周期调至1s实现秒脉冲。（三）、控制电路实用标准文案大全控制电路的核心是74LS138译码器，三个输入端分别接三个传感器，4、5端接低电平6端上拉接高电平。同时输出端接2、3、4输入的与非门来实现。最终接出四个输出端，分别接H桥的四个输入端，其真值表如下：00代表正转11代表停止10代表正转实用标准文案大全01代表反转传感器电机左传感器右传感器左电机右电机00正转正转01正转反转10反转正转11停止停止（四）、驱动电路驱动电路主要是H桥构架，一个H桥有两个PNP管和四个NPN管，当左1右2导通，左2右1截止时，车轮正转，左1右2截止，左2右1导通时车轮反转。每组三极管接上拉电阻，保护三极管不被烧坏。实用标准文案大全二、仿真软件AltiumDesigner与Protues的熟悉并进行简单电路的绘制。三、焊接的学习，并开始制作电路板，依次进行测试。（一）、熟悉电路板的构造，每一行的孔相连，分清横排的电源线与地线。（二）、了解色环电阻的识别方法。每次接电阻时最好用万用表确认。（三）、熟悉电烙铁焊接的操作，焊接时注意缺焊、漏焊等情况出现。（四）、电路若出现问题，用示波器或万用表一一排查电路，检查导线的连接和电路是否与原理图连接正确。最后检查三极管或是芯片是否被烧坏或存在故障。四、AD上PCB图的模拟并制作PCB板。（一）、在AD上绘制电路，注意每个电路都要接插座作为输出，不能悬空。（二）、将电路导入PCB中，在顶层中摆放器件并在底层中布线，做到线与线不交叉。（三）完成后打印在A4纸上验证，正确后打印，并通过热转印机印到电路板中。（四）将腐蚀粉溶解在热水中，浸泡电路板约半个多小时，用清水冲洗干净并用钢丝球擦拭，最后在节点处钻孔。五、连接小车并调试直到能完成循迹环跑。实用标准文案大全（一）、小车拼装完成后本组遇到的一些问题1、下地后开始自转。检查传感器电路与连接，最后得出是由于左传感器RPR220出现故障...
