电学专题复习—动态电路学案VIP专享VIP免费

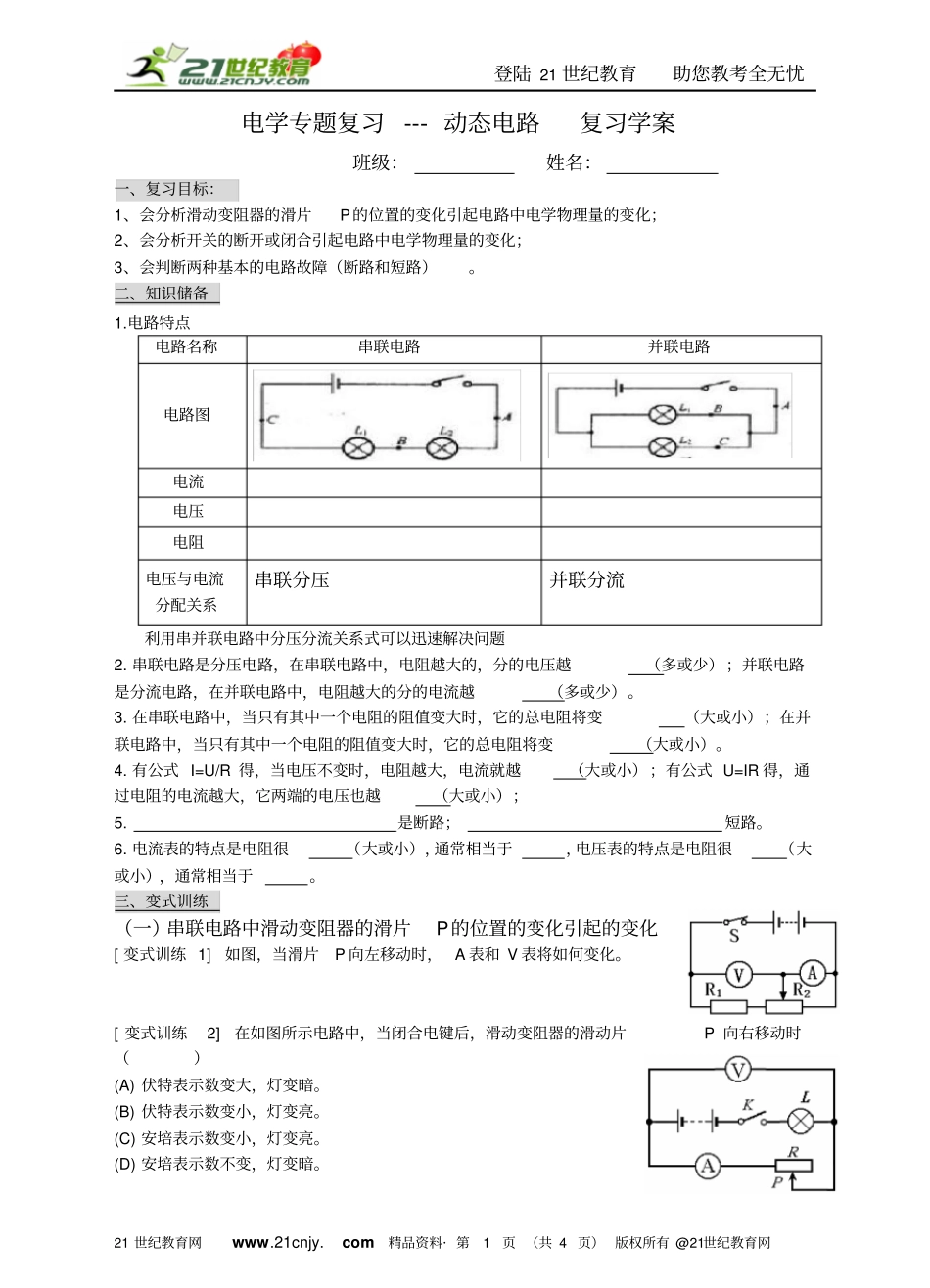

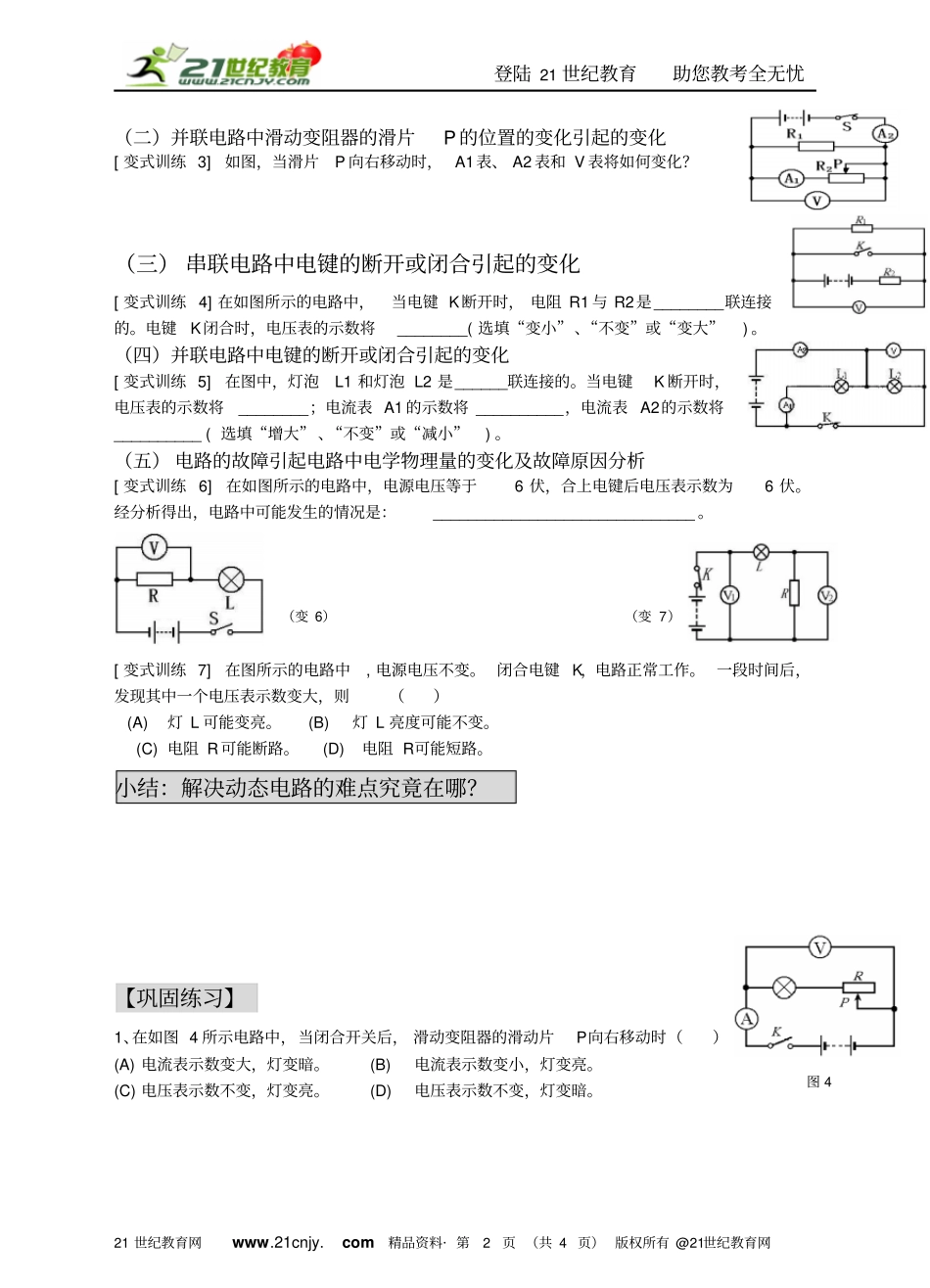

登陆21世纪教育助您教考全无忧21世纪教育网www.21cnjy.com精品资料·第1页（共4页）版权所有@21世纪教育网电学专题复习---动态电路复习学案班级：姓名：一、复习目标：1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。二、知识储备1.电路特点电路名称串联电路并联电路电路图电流电压电阻电压与电流分配关系串联分压并联分流利用串并联电路中分压分流关系式可以迅速解决问题2.串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。3.在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）。4.有公式I=U/R得，当电压不变时，电阻越大，电流就越（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）；5.是断路；短路。6.电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。三、变式训练（一）串联电路中滑动变阻器的滑片P的位置的变化引起的变化[变式训练1]如图，当滑片P向左移动时，A表和V表将如何变化。[变式训练2]在如图所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。(B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。(D)安培表示数不变，灯变暗。登陆21世纪教育助您教考全无忧21世纪教育网www.21cnjy.com精品资料·第2页（共4页）版权所有@21世纪教育网（二）并联电路中滑动变阻器的滑片P的位置的变化引起的变化[变式训练3]如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？（三）串联电路中电键的断开或闭合引起的变化[变式训练4]在如图所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。（四）并联电路中电键的断开或闭合引起的变化[变式训练5]在图中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将__________(选填“增大”、“不变”或“减小”)。（五）电路的故障引起电路中电学物理量的变化及故障原因分析[变式训练6]在如图所示的电路中，电源电压等于6伏，合上电键后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。（变6）（变7）[变式训练7]在图所示的电路中,电源电压不变。闭合电键K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。小结：解决动态电路的难点究竟在哪？【巩固练习】1、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。(B)电流表示数变小，灯变亮。(C)电压表示数不变，灯变亮。(D)电压表示数不变，灯变暗。图4登陆21世纪教育助您教考全无忧21世纪教育网www.21cnjy.com精品资料·第3页（共4页）版权所有@21世纪教育网2、利用如图l所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试。测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大。若琦同学设计了四种电路(如图2所示)模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大。其中符合要求的电路是（）3、在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。4、如图所示，闭合开关S1、断开S2，移动滑片使灯L正常发光，若再闭合S2开关，则（）A、电流表示数变大，灯变暗B、电流表示数变大，灯变亮C、电流表示数变小，灯变暗D、电流表示数变小，灯变亮5、在如图14所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，...
