某车间除尘系统设计VIP免费

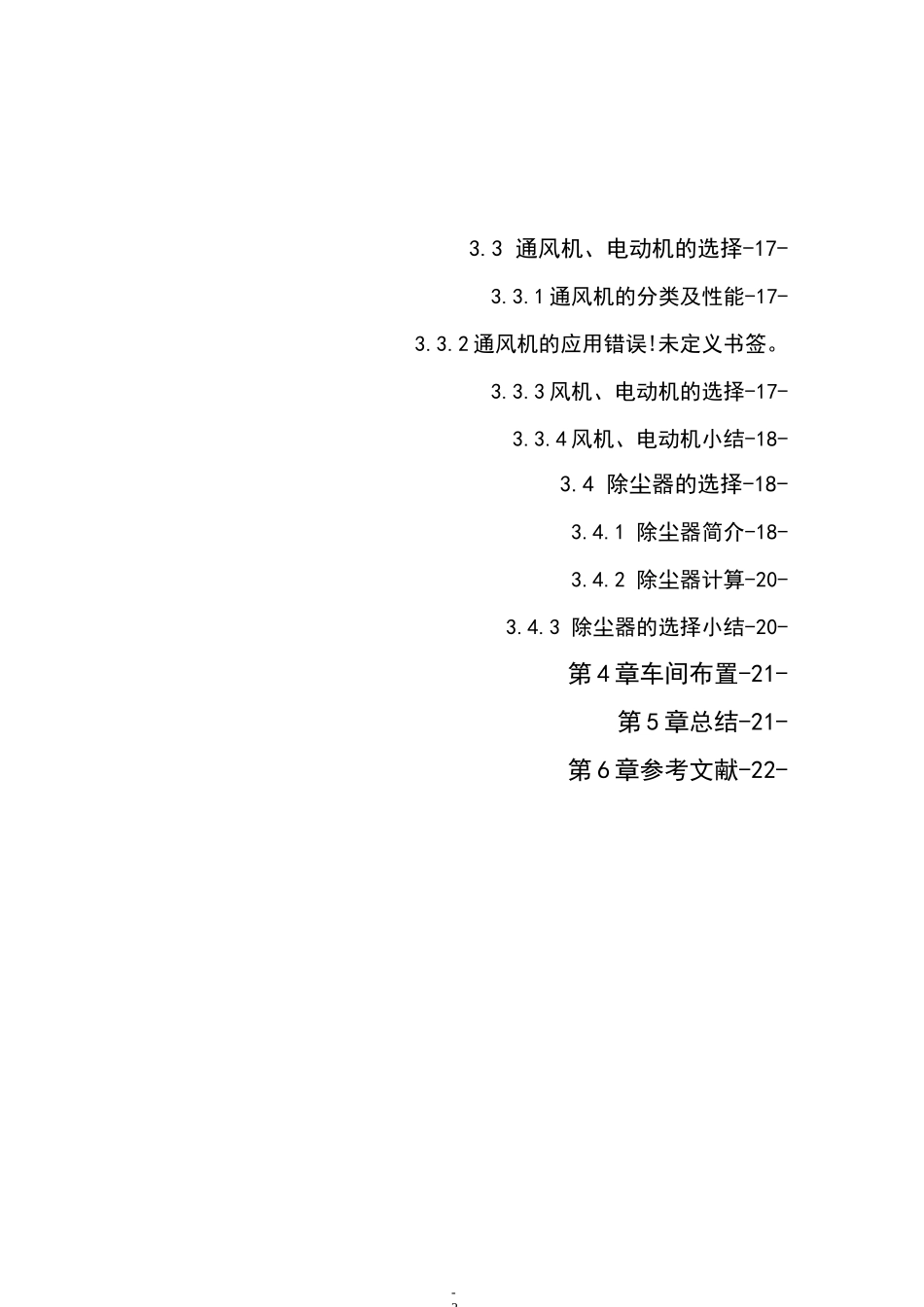

3.2.3并联管路压力平衡计算错误!未定义书签。3.2.-12-精彩文档3.1.1集气罩的集气原理错误!未定义书签。第1章课程设计任务书-3-第2章局部排风除尘系统的组成-6-2.1集气罩错误!未定义书签。2.2除尘设备错误!未定义书签。2.3风机错误!未定义书签。2.4风管………………………………………82.5其他设备………………..,………………………………...8第3章除尘系统设计计算-8-3.1集气罩的设计计算-8-3.1.2集气罩的设计3.1.3集气罩设计小结-10-3.2管道的设计-10-3.2.1管道设计的原则-11-3.2.2管道分段计算-11-3.2.5管段设计小结-16--2-3.3通风机、电动机的选择-17-3.3.1通风机的分类及性能-17-3.3.2通风机的应用错误!未定义书签。3.3.3风机、电动机的选择-17-3.3.4风机、电动机小结-18-3.4除尘器的选择-18-3.4.1除尘器简介-18-3.4.2除尘器计算-20-3.4.3除尘器的选择小结-20-第4章车间布置-21-第5章总结-21-第6章参考文献-22-精彩文档某车间除尘系统设计第1章课程设计任务书一、目的：课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。本设计为车间除尘系统的设计，使学生得到一次综合训练。特别是：1．工程设计的基本方法、步骤，技术资料的查找与运用；2．基本计算方法和绘图能力的训练；3．综合运用本课程及其有关的理论知识，解决工程中的实际问题；4．熟悉、贯彻国家环境保护法及其有关政策。二、任务与要求学生在限定时间内，必须在老师指导下独立、全面地完成此规定的设计。其内容包括：1．设计说明书一份，设计计算书一份2．平面布置图一份3．立面布置图一份4．轴侧图一份三、设计内容1．集气罩的设计控制点控制速度V的确定集气罩排风量、尺寸的确定2．管道的初步设计管内流速确定管道直径确定弯头设计-4-直管长确定三通设计计算3．压损平衡计算分段计算压力校核4．总压损计算5．选风机、校核6．电机选择、校核7．车间大门设计四、设计课题与有关数据1．设计题：某车间除尘系统设计说明：本设计为新建项目进行设计。项目设计完成后的验收标准有：《大气污染物综合排放标准》GB16297-96表2中二级标准；《工业企业设计卫生标准》TJ36-79车间空气中有害物质的最高容许浓度标准；2．课题已知条件a.车间面积与两台产生污染设备的位置见附图一b.产生污染源设备的情况污染源：两个污染源水平放置，立方体LXWXH1200X600X1000(mm)操作条件：20°C101.3kPa污染源产生粉尘情况：污染源产生轻矿物粉尘，以轻微速度发散到尚属平静的空气中。c.在该污染设备的顶部设计二个伞形集气罩，罩口边须距污染面积H=600mm才操作正常。d.管道和集气罩均用钢板制作钢管相对粗糙度K=0.15排气筒口离地面高12me.所用除尘器：精彩文档LD14型布袋除尘器布，该布袋除尘器阻力为980Pa,长4.5m,宽2.2m,除尘器进口高度3.6m，出口高度8.9m。f.有关尺寸车间长宽高分别为：18米*12米*12米。墙厚240mm方块柱300x300车间大门可取2010x2010窗台到地面距离民用房900—700mm工业用房1.0---2.0cm仓库1.5〜2.0m附图一：车间平面及两个污染源的位置图i.车间平面及两个污染源的位置-6-第2章局部排气通风系统的组成局部排气通风基本原理是通过控制局部气流，使局部工作范围不受有害物的污染，并且造成符合要求的空气环境。典型的局部排气通风系统如图2所示，通常由下述几个部分组成。2.1集气罩集气罩是捕集含尘有害气体的设备装置。通过集气罩口的气流运动，可在有害物散发地点直接捕集有害物而控制其在车间的扩散，保证室内工作区有害物浓图2.除尘器尺寸图型号:LD14-84型过滤面积：168,,最大风量:25200n/h2实用标准文案精彩文档度不超过国家卫生标准的要求。集气罩设计应该考虑实际环境，工作场合，以与工作场合匹配为宜，从而最大程度上收集有害气体，减少扩散。2.2除尘器为了保护大气环境或回收原材料，当排气中的粉尘含量超过排放标准时必须采用除尘器进行处理，达到排放标准后再排入大气。2.3风机风机由电动机带动，为空气流动提供动力。为了防止风机的磨损和腐蚀一般把它装置在除尘设备的后面。2.4风管风管用于连接该系统的各个设备，提供气体流动的道路。风管布置要合理，力求短、直、顺。风管布置设...
