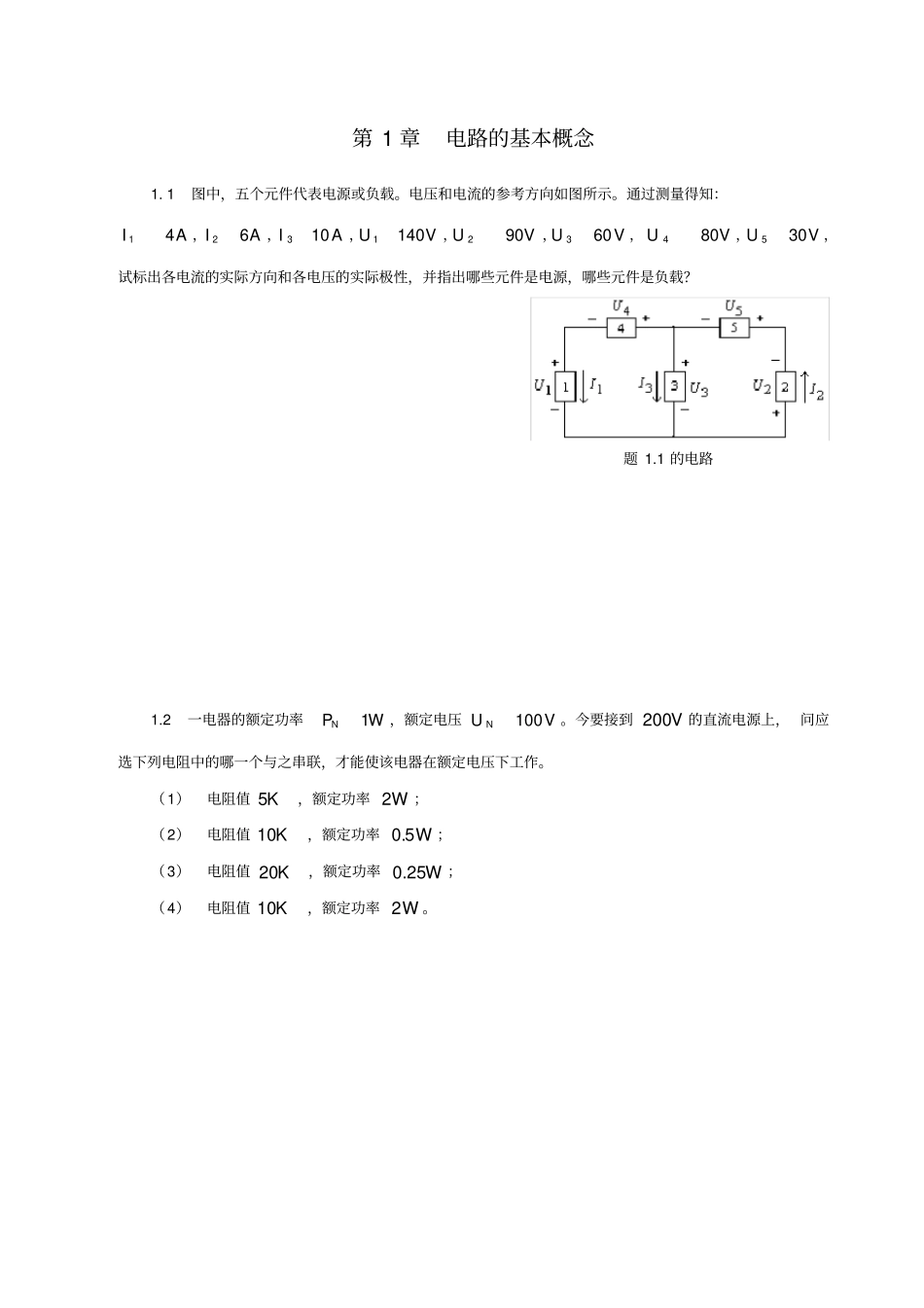

《电工电子学》练习题班级学号姓名南京工业大学二零一四年第1章电路的基本概念1.1图中，五个元件代表电源或负载。电压和电流的参考方向如图所示。通过测量得知：A41I，A62I，A103I，V1401U，V902U，V603U，V804U，V305U，试标出各电流的实际方向和各电压的实际极性，并指出哪些元件是电源，哪些元件是负载？题1.1的电路1.2一电器的额定功率W1NP，额定电压V100NU。今要接到V200的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作。（1）电阻值K5，额定功率2W；（2）电阻值K10，额定功率W5.0；（3）电阻值K20，额定功率W25.0；（4）电阻值K10，额定功率W2。1.3有一直流电源，其额定功率W200NP，额定电压V50NU，内阻5.00R，负载电阻R可以调节，其电路如图所示。试求（1）额定工作状态下的电流及负载电阻；（2）开路状态下的电源端电压；（3）电源短路状态下的电流。1.4在图示电路中，已知V101U，V41E，V22E，41R，22R，53R，1、2两点间处于开路状态，试计算开路电压2U。题1.4的电路1.5求图示电路中开关S闭合和断开两种情况下a、b、c三点的电位。题1.5的电路1.6求图示电路中A点的电位。题1.6的电路第2章电路分析方法2.1在图示电路中，R1=R2=R3=R4=30，R5=60，试求开关S断开和闭合时a和b之间的等效电阻。2.2用电源等效变换法求图示电路中6电阻中的电流I。R1aR2R3R5SR4b题2.1的电路图aI6b38+12V-464A3+24V-题2.2的电路图2.3电路如图所示，已知US1=24V，US2=16V，IS=1A，R1=R2=8，R3=4。试用支路电流法求各支路电流。2.4电路如图所示，a、b两结点间含电流源支路，US=50V，IS1=7A，IS2=2A，R1=2，R2=3，R3=6，试求结点电压Uab。R1I1R2I2I3IS++R3US1US2--题2.3的电路图a+R1I1R2I3IS1Uab+R3USIS2--b题2.4的电路图2.5已知US=6V，IS=0.3A，R1=60，R2=40，R3=30，R4=20。用叠加原理计算图示电路中R2中的电流I2。2.6电路如图所示。已知IS=2A，US=6V，R1=R2=3，R3=R4=6，用叠加原理求a、b两点之间电压Uab。R2a+R3ISR1+R4UabUS--b题2.6的电路图I2题2.5的电路图+R4USISR1R2R32.7在图示电路中，当US=24V时，Uab=8V。试用叠加原理求US=0时的Uab。2.8用戴维南定理求图示电路中6电阻的电流I。+US-RIS1aRRIS2Rb题2.7的电路图aI6b38+12V-464A3+24V-题2.8的电路图2.9用戴维南定理求图示电路中电阻R2中的电流I2。2.10电路如图所示。已知R1=3，R2=6，R3=4，R4=2，IS=1A，US=9V。用戴维南定理求流经电阻R3的电流I。3a2I2A+44V2-b题2.9的电路图IR3+USIS-R2R4R1题2.10的电路图第3章交流电路3.1试写出表示V3142220Atsinu，V1203142220B)tsin(u和V1203142220C)tsin(u的相量，并画出相量图。3.2时间0t时电压和电流的相量图如图所示，并已知V220U，A101I，A252I，试分别用三角函数式和复数式表示各正弦量。题3.2的相量图3.3已知正弦电流A)60100sin(221ti，A)30100sin(232ti，试用相量法求21iii。3..4在图示电路中，已知100R，mH8.31L，F318C。求电源的频率和电压分别为50Hz、100V和1000Hz、100V的两种情况下，开关S合向a、b、c位置时电流表的读数，并计算各元件中的有功功率和无功功率。题3.4的电路3.5在图示电路中，已知A)60sin(m11tIi，A)120sin(m22tIi，A)30sin(m33tIi，V)30sin(mtUu。试判别各支路是什么元件？题3.5的电路3.6在串联交流电路中，下列三种情况下电路中的R和X各为多少？指出电路的性质和电压对电流的相位差。（1）)86(jZ；（2）V30/50．U，A30/2．I；（3）V30/100．U，A40/4．I。3.7日光灯管与镇流器串联接到交流电压上，可看作为R、L串联电路，如已知某灯管的等效电阻2801R，镇流器的电阻和电感分别为202R和H65.1L,电源电压V220U，试求电路中的电流和灯管两端与镇流器上的电压。这两个电压加起来是否等于V220？电源频率为ZH50。3.8图示电路中，安培计A1和A2的读数分别为A31I和A42I，试问（1）设RZ1，C2jXZ时，安培计A的读数为多少？（2）设RZ1，问2Z为何种参数时才能使安培计A的读数最大？此读数为多少？（3）设L1jXZ，问2Z为何种参数时，才能使安培计A的读数最小？此读数为多少？题3.8的电路3.9图示电路中，V220U，S闭合时，V80RU，W320P；S断开时，W405P，电路为电...
