电气套管预埋技术交底3VIP免费

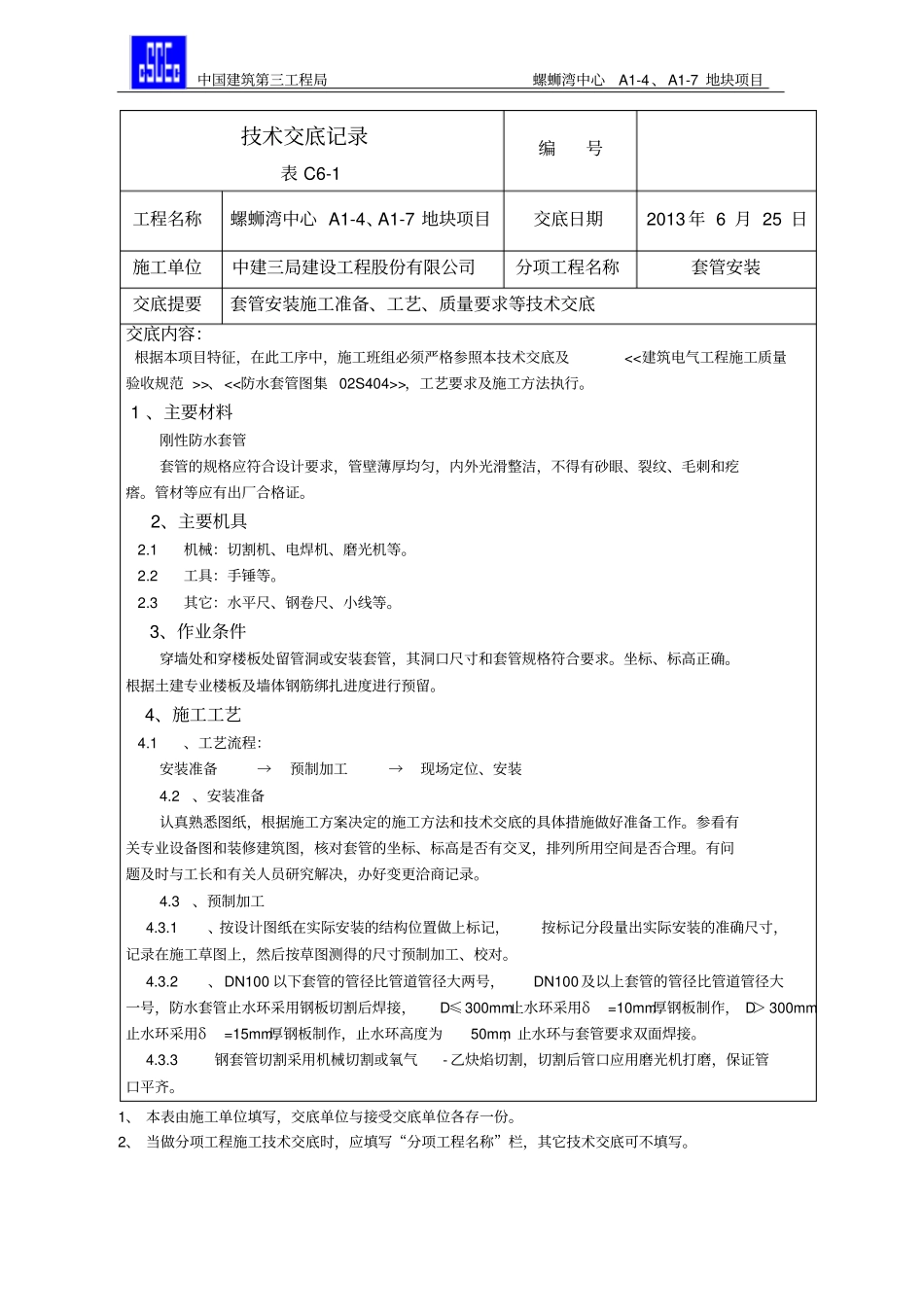

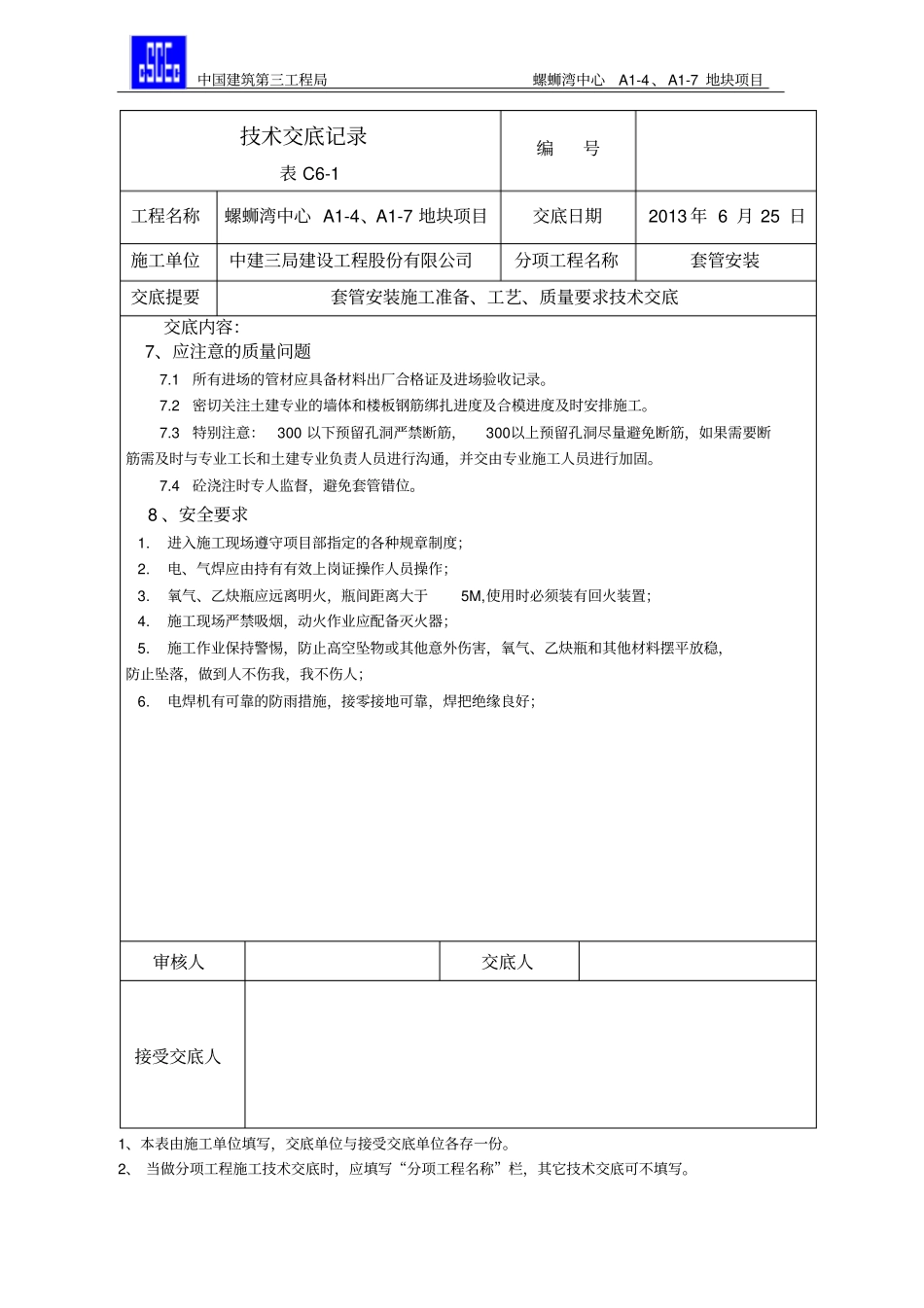

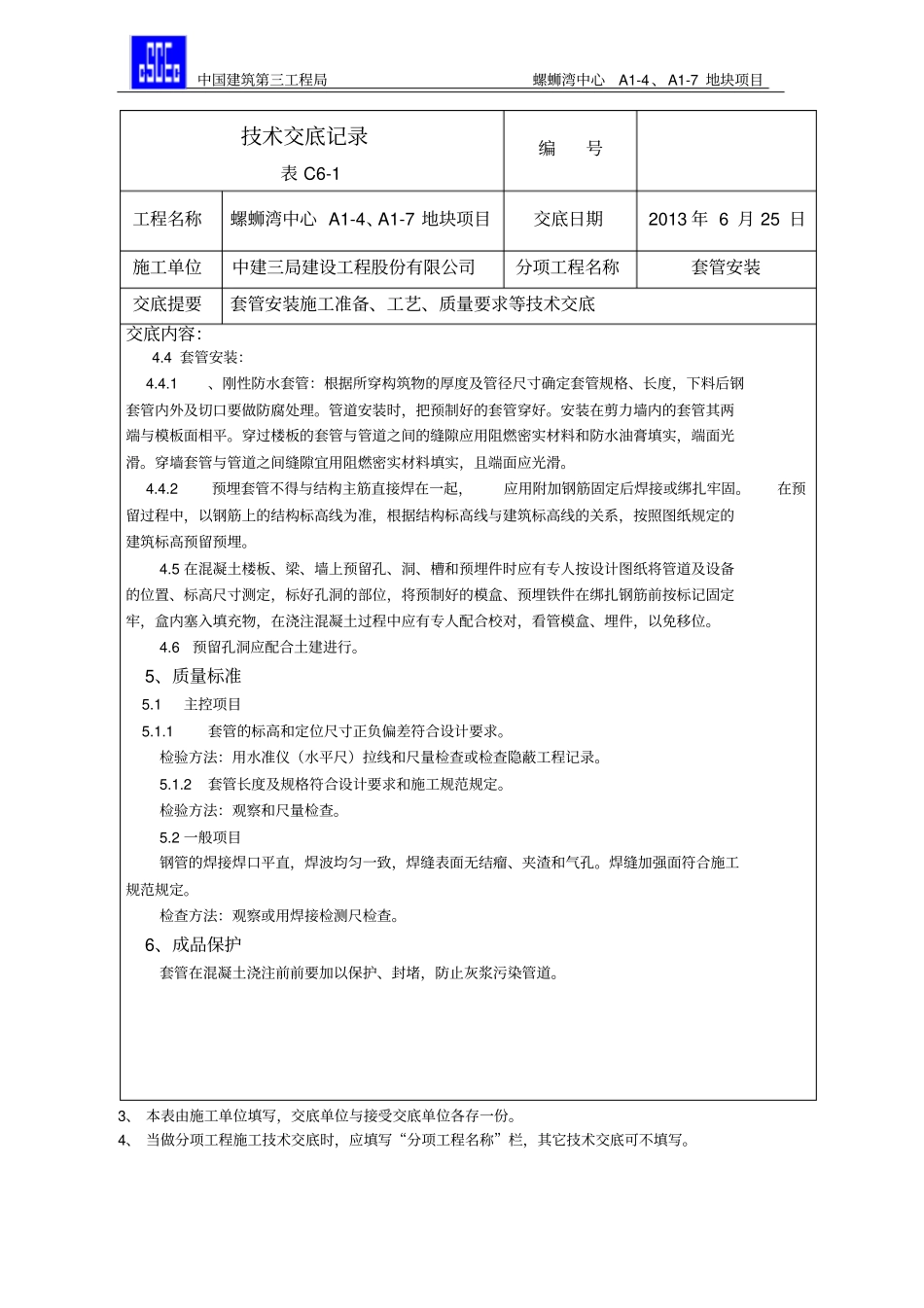

中国建筑第三工程局螺蛳湾中心A1-4、A1-7地块项目技术交底记录表C6-1编号工程名称螺蛳湾中心A1-4、A1-7地块项目交底日期2013年6月25日施工单位中建三局建设工程股份有限公司分项工程名称套管安装交底提要套管安装施工准备、工艺、质量要求等技术交底交底内容：根据本项目特征，在此工序中，施工班组必须严格参照本技术交底及<<建筑电气工程施工质量验收规范>>、<<防水套管图集02S404>>，工艺要求及施工方法执行。1、主要材料刚性防水套管套管的规格应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。管材等应有出厂合格证。2、主要机具2.1机械：切割机、电焊机、磨光机等。2.2工具：手锤等。2.3其它：水平尺、钢卷尺、小线等。3、作业条件穿墙处和穿楼板处留管洞或安装套管，其洞口尺寸和套管规格符合要求。坐标、标高正确。根据土建专业楼板及墙体钢筋绑扎进度进行预留。4、施工工艺4.1、工艺流程：安装准备→预制加工→现场定位、安装4.2、安装准备认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和装修建筑图，核对套管的坐标、标高是否有交叉，排列所用空间是否合理。有问题及时与工长和有关人员研究解决，办好变更洽商记录。4.3、预制加工4.3.1、按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工、校对。4.3.2、DN100以下套管的管径比管道管径大两号，DN100及以上套管的管径比管道管径大一号，防水套管止水环采用钢板切割后焊接，D≤300mm止水环采用δ=10mm厚钢板制作，D＞300mm止水环采用δ=15mm厚钢板制作，止水环高度为50mm，止水环与套管要求双面焊接。4.3.3钢套管切割采用机械切割或氧气-乙炔焰切割，切割后管口应用磨光机打磨，保证管口平齐。1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。中国建筑第三工程局螺蛳湾中心A1-4、A1-7地块项目技术交底记录表C6-1编号工程名称螺蛳湾中心A1-4、A1-7地块项目交底日期2013年6月25日施工单位中建三局建设工程股份有限公司分项工程名称套管安装交底提要套管安装施工准备、工艺、质量要求等技术交底交底内容：4.4套管安装：4.4.1、刚性防水套管：根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，下料后钢套管内外及切口要做防腐处理。管道安装时，把预制好的套管穿好。安装在剪力墙内的套管其两端与模板面相平。穿过楼板的套管与管道之间的缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。4.4.2预埋套管不得与结构主筋直接焊在一起，应用附加钢筋固定后焊接或绑扎牢固。在预留过程中，以钢筋上的结构标高线为准，根据结构标高线与建筑标高线的关系，按照图纸规定的建筑标高预留预埋。4.5在混凝土楼板、梁、墙上预留孔、洞、槽和预埋件时应有专人按设计图纸将管道及设备的位置、标高尺寸测定，标好孔洞的部位，将预制好的模盒、预埋铁件在绑扎钢筋前按标记固定牢，盒内塞入填充物，在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位。4.6预留孔洞应配合土建进行。5、质量标准5.1主控项目5.1.1套管的标高和定位尺寸正负偏差符合设计要求。检验方法：用水准仪（水平尺）拉线和尺量检查或检查隐蔽工程记录。5.1.2套管长度及规格符合设计要求和施工规范规定。检验方法：观察和尺量检查。5.2一般项目钢管的焊接焊口平直，焊波均匀一致，焊缝表面无结瘤、夹渣和气孔。焊缝加强面符合施工规范规定。检查方法：观察或用焊接检测尺检查。6、成品保护套管在混凝土浇注前前要加以保护、封堵，防止灰浆污染管道。3、本表由施工单位填写，交底单位与接受交底单位各存一份。4、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。中国建筑第三工程局螺蛳湾中心A1-4、A1-7地块项目技术交底记录表C6-1编号工程名称螺蛳湾中心A1-4、A1-7地块项目交底日期2013年6月25日施工单位中建三局...
