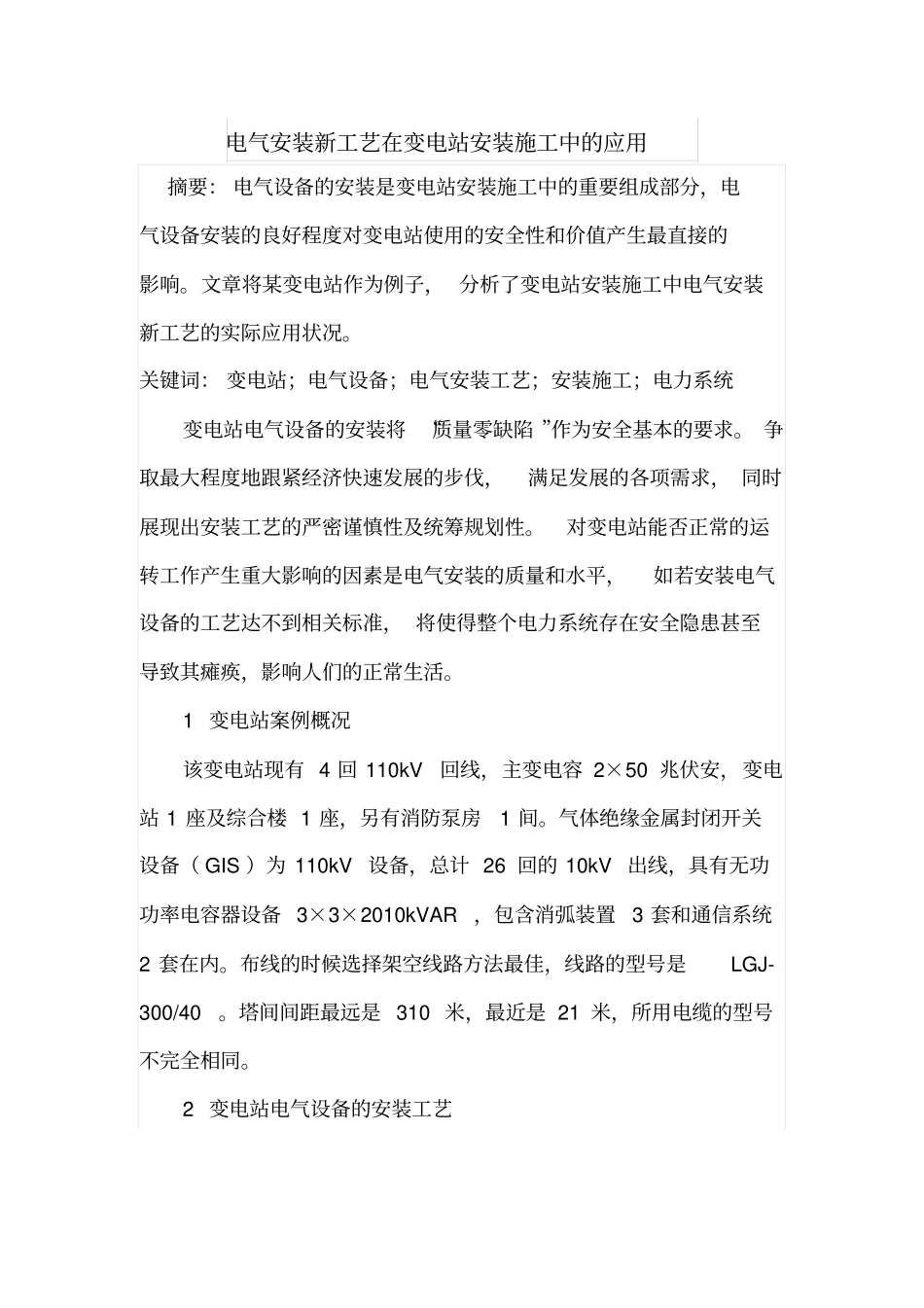

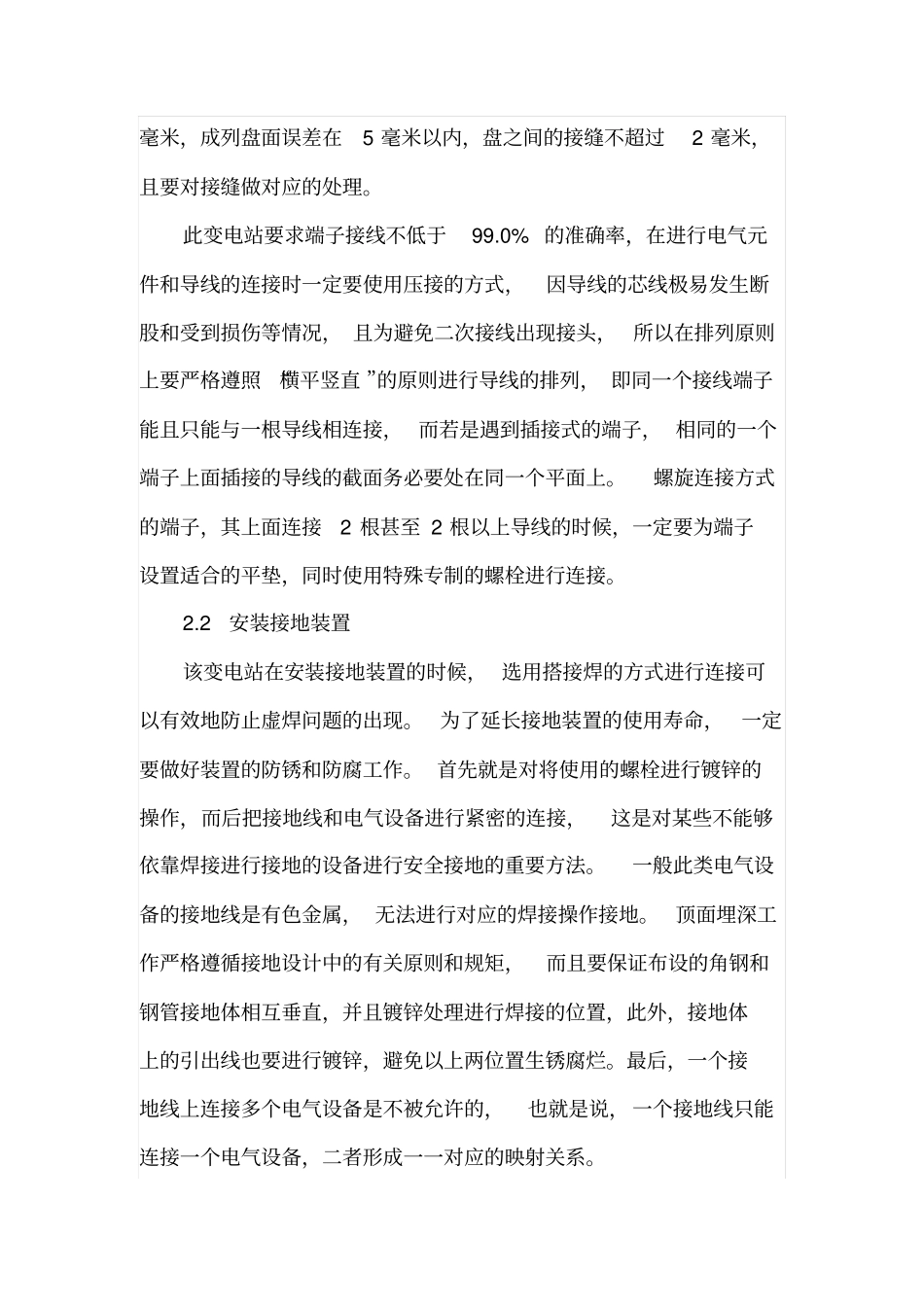

电气安装新工艺在变电站安装施工中的应用摘要：电气设备的安装是变电站安装施工中的重要组成部分，电气设备安装的良好程度对变电站使用的安全性和价值产生最直接的影响。文章将某变电站作为例子，分析了变电站安装施工中电气安装新工艺的实际应用状况。关键词：变电站；电气设备；电气安装工艺；安装施工；电力系统变电站电气设备的安装将“质量零缺陷”作为安全基本的要求。争取最大程度地跟紧经济快速发展的步伐，满足发展的各项需求，同时展现出安装工艺的严密谨慎性及统筹规划性。对变电站能否正常的运转工作产生重大影响的因素是电气安装的质量和水平，如若安装电气设备的工艺达不到相关标准，将使得整个电力系统存在安全隐患甚至导致其瘫痪，影响人们的正常生活。1变电站案例概况该变电站现有4回110kV回线，主变电容2×50兆伏安，变电站1座及综合楼1座，另有消防泵房1间。气体绝缘金属封闭开关设备（GIS）为110kV设备，总计26回的10kV出线，具有无功功率电容器设备3×3×2010kVAR，包含消弧装置3套和通信系统2套在内。布线的时候选择架空线路方法最佳，线路的型号是LGJ-300/40。塔间间距最远是310米，最近是21米，所用电缆的型号不完全相同。2变电站电气设备的安装工艺变电器内部的电气设备类别众多，本文只对其中有代表意义的重要部件做详细介绍和分析，具体如下：2.1安装基础型钢和二次回路根据已经被批准的设计图纸进行盘、柜和二次回路接线的安装等工程。各组件设备运送到施工现场后，要在一定时间内检查设备是否完好、能否正常工作等情况，检查合格后做好相应的交接登记等工作。基础型钢的安装过程允许出现稍微的偏差，但是要保证水平度上的偏差每米不超过1毫米，全长不超过5毫米；不直度允许误差在1毫米/米及5毫米/全长；位置不精确以及不平行的限度在5毫米/全长以内。基础型钢安装完成后，它的顶部位置应高于应经抹平的地面8.5～10.5毫米，并且要有明显且可靠的接地。盘、柜以及其内部的各种设备和各个构件之间相连接，保证其牢固度。确保继电保护盘、主控制盘以及自动装置盘与基础型钢之间的焊接安全稳固，此外为使固定效果更好，可以将二次回路中的单根电缆线于柜内靠上端的位置进行单独的打把。利用“大陶接”工艺将端子排接入，确定固定好备用芯后做相关标注，并且增加用来保护线芯的保护帽安装工艺。在安装单独的柜或者成列的柜的过程要严格按照相关的标准进行，不但要对水平方向上的偏差进行掌控，更要在垂直方向上进行监控。一般水平方向上相邻的盘顶部的偏差不能超过2毫米，而成列的盘顶部误差要小于5毫米。此外盘面偏差也要精确控制保证相邻的盘面误差小于1毫米，成列盘面误差在5毫米以内，盘之间的接缝不超过2毫米，且要对接缝做对应的处理。此变电站要求端子接线不低于99.0%的准确率，在进行电气元件和导线的连接时一定要使用压接的方式，因导线的芯线极易发生断股和受到损伤等情况，且为避免二次接线出现接头，所以在排列原则上要严格遵照“横平竖直”的原则进行导线的排列，即同一个接线端子能且只能与一根导线相连接，而若是遇到插接式的端子，相同的一个端子上面插接的导线的截面务必要处在同一个平面上。螺旋连接方式的端子，其上面连接2根甚至2根以上导线的时候，一定要为端子设置适合的平垫，同时使用特殊专制的螺栓进行连接。2.2安装接地装置该变电站在安装接地装置的时候，选用搭接焊的方式进行连接可以有效地防止虚焊问题的出现。为了延长接地装置的使用寿命，一定要做好装置的防锈和防腐工作。首先就是对将使用的螺栓进行镀锌的操作，而后把接地线和电气设备进行紧密的连接，这是对某些不能够依靠焊接进行接地的设备进行安全接地的重要方法。一般此类电气设备的接地线是有色金属，无法进行对应的焊接操作接地。顶面埋深工作严格遵循接地设计中的有关原则和规矩，而且要保证布设的角钢和钢管接地体相互垂直，并且镀锌处理进行焊接的位置，此外，接地体上的引出线也要进行镀锌，避免以上两位置生锈腐烂。最后，一个接地线上连接多个电气设备是不被允许的，也就是说，一个接地线只能连接一个电气设备，二者形成一一对应的映射关系。该变电站的工作...
