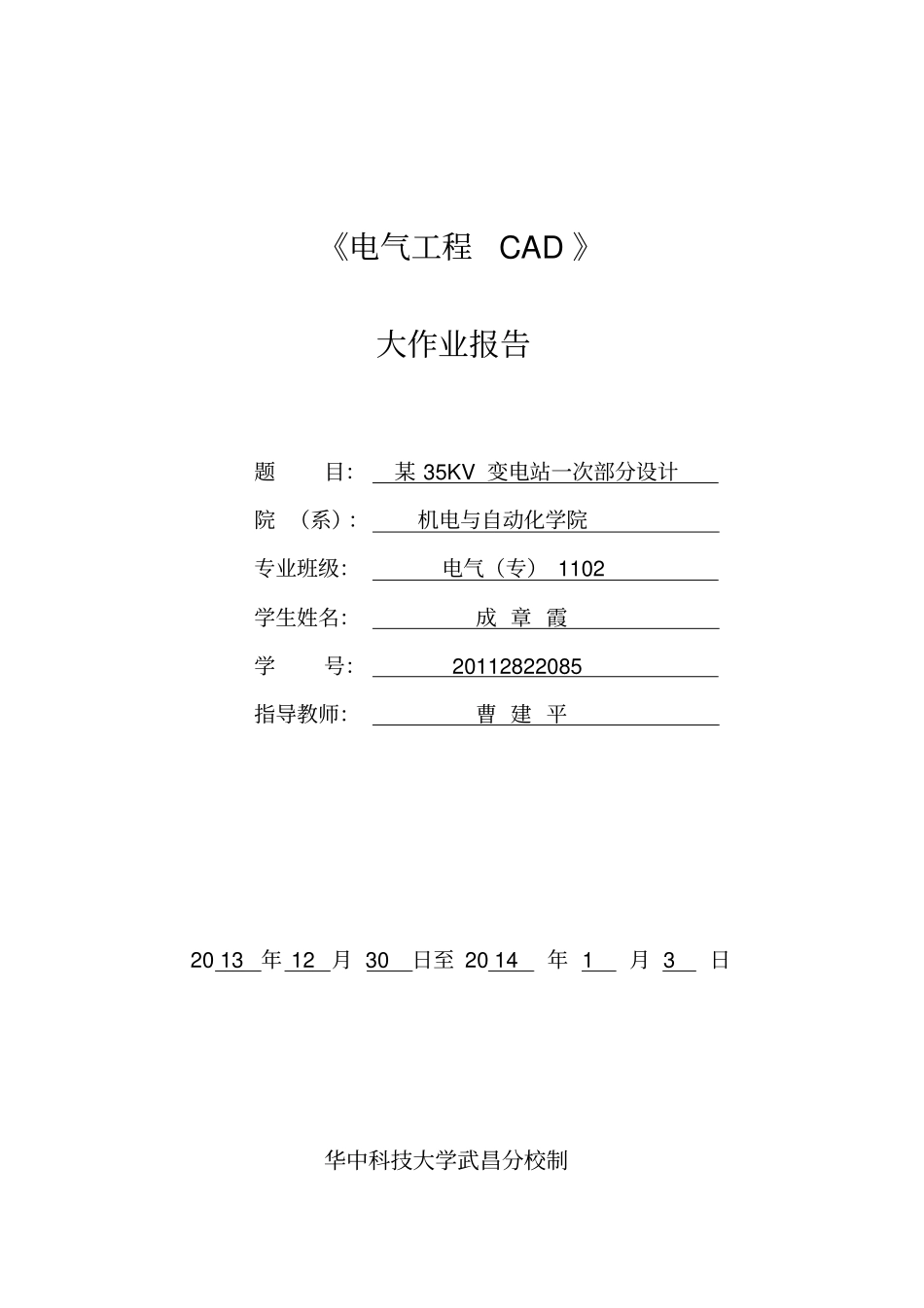

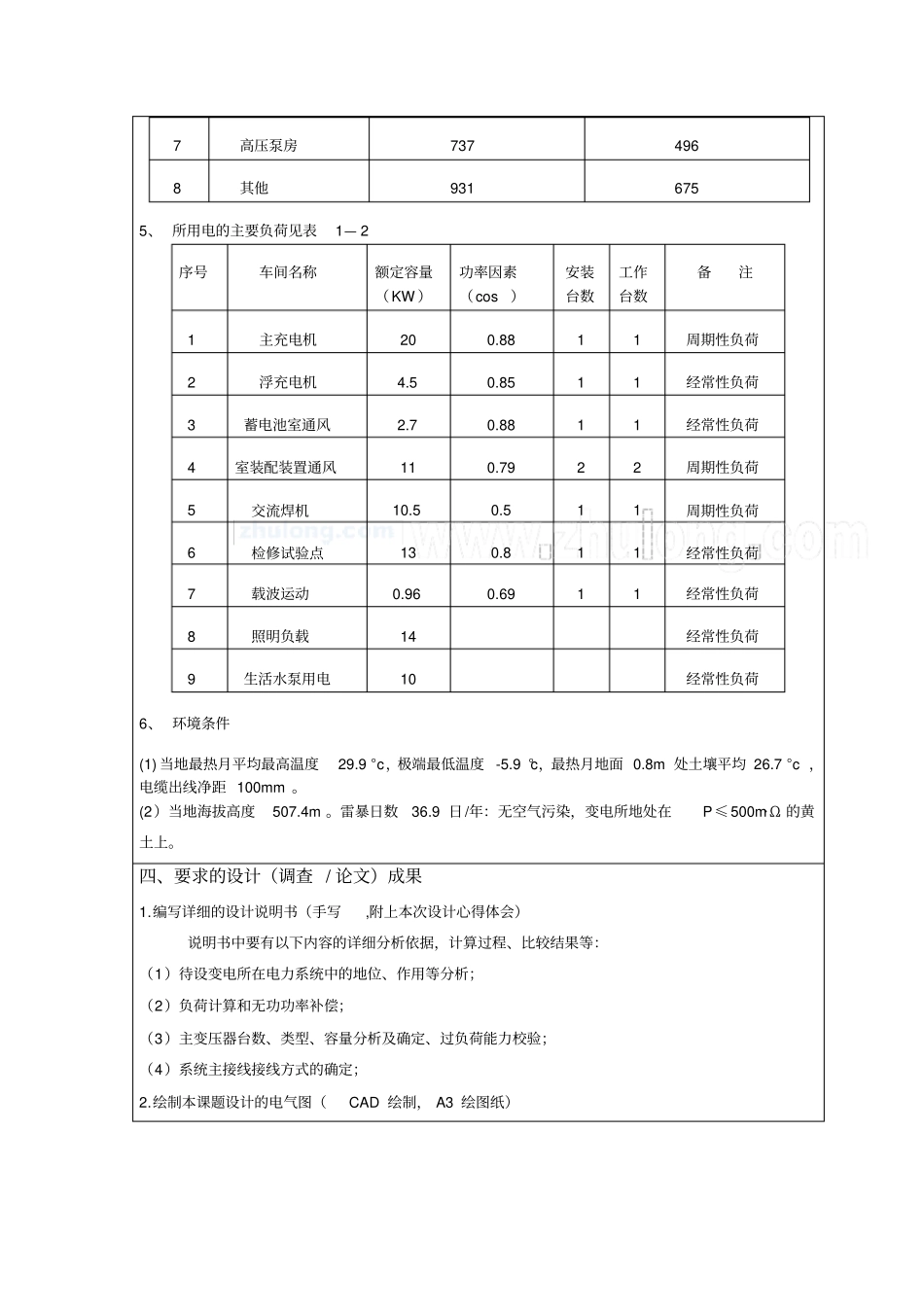

《电气工程CAD》大作业报告题目：某35KV变电站一次部分设计院（系）：机电与自动化学院专业班级：电气（专）1102学生姓名：成章霞学号：20112822085指导教师：曹建平2013年12月30日至2014年1月3日华中科技大学武昌分校制电气工程CAD大作业任务书一、设计（调查报告/论文）题目某35KV变电站一次部分设计二、设计（调查报告/论文）主要内容(1)负荷计算，无功功率计算；(2)电气主接线设计；(3)变压器容量选择；(4)变电所一次系统图。三、原始资料1、某国营企业为保证供电需求，要求设计一座35KV变电所，以10KV电缆给各车间供电，一次设计并建成。2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA。3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h，各馈线负荷如表1—1序号车间名称计算用有功功率（kw）计算用无功功率（kvar）1一车间10464712二车间7354873机械车间8085724装配车间10004915锻工车间9202766高压站13502977高压泵房7374968其他9316755、所用电的主要负荷见表1—2序号车间名称额定容量（KW）功率因素（cos）安装台数工作台数备注1主充电机200.8811周期性负荷2浮充电机4.50.8511经常性负荷3蓄电池室通风2.70.8811经常性负荷4室装配装置通风110.7922周期性负荷5交流焊机10.50.511周期性负荷6检修试验点130.811经常性负荷7载波运动0.960.6911经常性负荷8照明负载14经常性负荷9生活水泵用电10经常性负荷6、环境条件(1)当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c，电缆出线净距100mm。(2）当地海拔高度507.4m。雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。四、要求的设计（调查/论文）成果1.编写详细的设计说明书（手写,附上本次设计心得体会）说明书中要有以下内容的详细分析依据，计算过程、比较结果等：（1）待设变电所在电力系统中的地位、作用等分析；（2）负荷计算和无功功率补偿；（3）主变压器台数、类型、容量分析及确定、过负荷能力校验；（4）系统主接线接线方式的确定；2.绘制本课题设计的电气图（CAD绘制，A3绘图纸）五、进程安排1.下达设计任务书，学习课程设计指导书，讲解设计要求、进度安排、指导时间、注意事项等，提供参考资料、课程设计指导书。（0.5天）2.分析题意，查阅参考文献，提出设计方案。（1.5天）3.具体计算、选型、系统设计、设计接线方式、绘制图纸等。（1.5天）4.撰写课程设计报告。（0.5天）5.答辩。（1天）六、主要参考资料[1]卢文鹏，吴佩雄.发电厂变电所电气设备.北京：中国电力出版社，2005.[2]中华人民共和国水利电力部.变电所设计规程.北京：水利电力出版社，1980.[3]周文俊.电气设备实用手册(上、下册).北京：中国水利电力出版社，1999.[4]熊信银，张步涵主编.电力系统工程基础.武汉：华中科技大学出版社，2002.[5]刘国亭，刘增良.电气工程CAD.北京：中国电力出版社，2009.指导教师（签名）：20年月日课程设计成绩评定表成绩评定项目比例得分平时成绩（百分制记分）30%业务考核成绩（百分制记分）70%总评成绩（百分制记分）100%评定等级优良中及格不及格指导教师（签名）：20年月日目录1设计任务⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1设计题目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2待设变电所在电力系统中的地位及作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.3设计目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.4设计原始资料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.5设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22变电所主电路的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.1变电所电气主接线的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32.2无功功率的计算⋯⋯⋯⋯⋯...
