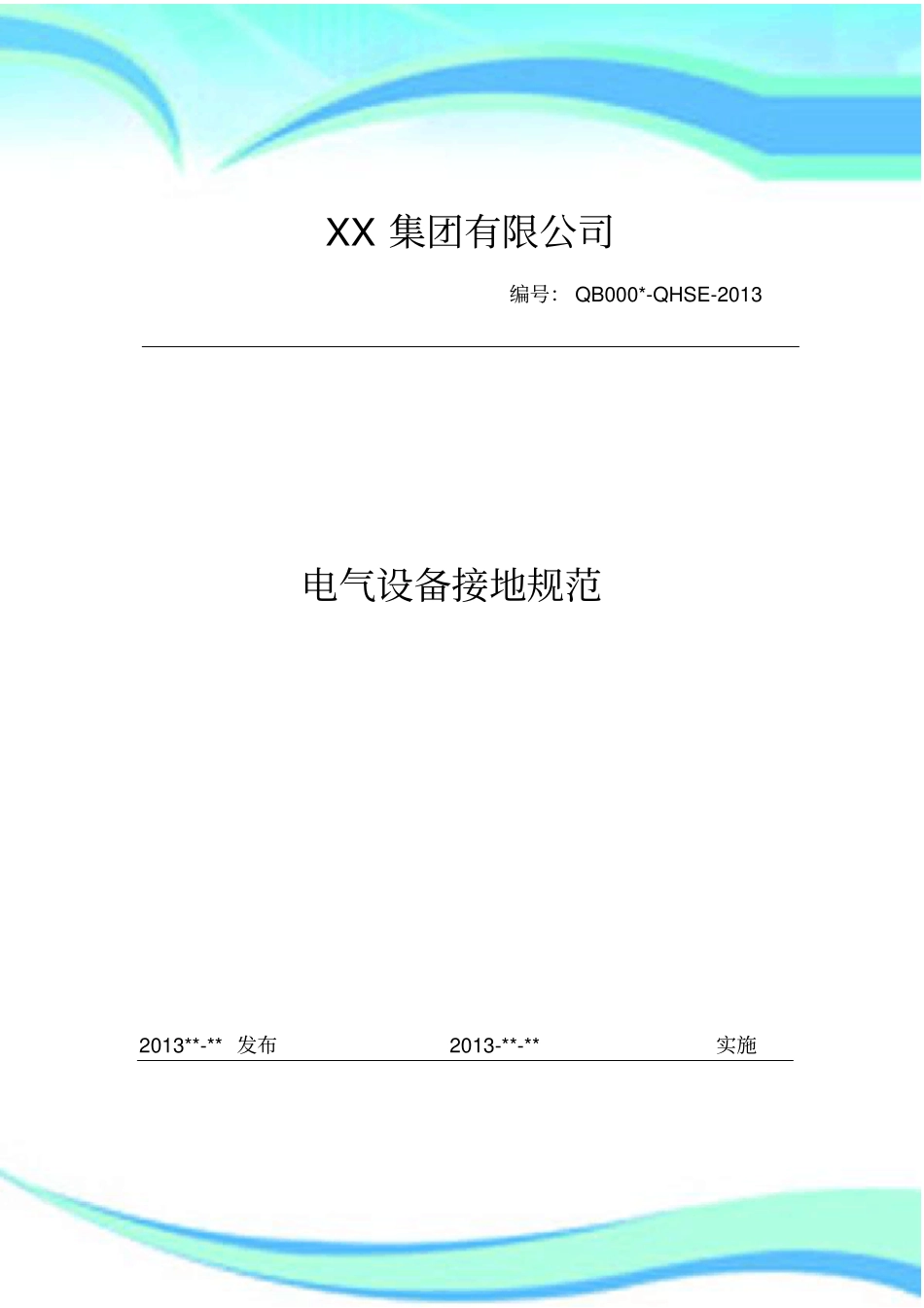

电气接地规范————————————————————————————————作者：————————————————————————————————日期：XX集团有限公司编号：QB000*-QHSE-2013电气设备接地规范2013**-**发布2013-**-**实施目录前言.................................错误!未定义书签。目的.................................................51适用范围....................................52规范性引用文件..............................53术语和定义..................................54接地概念及种类..............................65接地的作用分有保护接地、工作接地、防静电接地三类...............................................76电气设备通过接地装置和大地之间的电阻称为接地电阻，它包含五个部分...............................87不同的电气设备对接地电阻有不同的要求........88装设接地装置的要求..........................89降低土壤电阻率的方法........................910检查接地的内容有..........................1011下列设备必须保护接地......................1212电动机接地的有关要求......................1313配电盘接地的有关要求......................1314接地线的检查测量方法......................13目的为了规范XX集团生产经营单位电气设备接地的要求，主要目的是保护人身和设备的安全，减少公司电气事故发生，控制公司人员和财产不受损失，所有电气设备应按规定进行可靠接地。1适用范围本规范规定了XX集团各生产经营单位用电系统、新建扩建、检维修、改造、办公区域、员工宿舍等电气线路接地规定。2规范性引用文件GB14052—93《系统接地的形式及安全要求》GB50054—95《低压配电设计规范》GB50169—2006《电气装置安装工程接地装置施工及验收柜范》3术语和定义电气系统配置保护方法有：保护接地、保护接零、重复接地、工作接地等。电气设备的某个部分与大地之间作良好的电气联接称为接地。与大地土壤直接接触的金属导体或金属导体组称为接地体：联接电气设备应接地部分与接地体的金属导体称为接地线；接地体和接地线统称为接地装置。4接地概念及种类（1）防雷接地：为把雷电迅速引入大地，以防止雷害为目的的接地。防雷装置如与电报设备的工作接地合用一个总的接地网时，接地电阻应符合其最小值要求。（2）交流工作接地：将电力系统中的某一点，直接或经特殊设备与大地作金属连接。工作接地主要指的是变压器中性点或中性线（N线）接地。N线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子，等电位接线端子一般均在箱柜内。必须注意，该接线端子不能外露；不能与其它接地系统，如直流接地、屏蔽接地、防静电接地等混接；也不能与PE线连接。（3）安全保护接地：安全保护接地就是将电气设备不带电的金属部分与接地体之间作良好的金属连接。即将大楼内的用电设备以及设备附近的一些金属构件，有PE线连接起来，但严禁将PE线与N线连接。（4）直流接地：为了使各个电子设备的准确性好、稳定性高，除了需要一个稳定的供电电源外，还必须具备一个稳定的基准电位。可采用较大截面积的绝缘铜芯线作为引线，一端直接与基准电位连接，另一端供电子设备直流接地。（5）防静电接地：为防止智能化大楼内电子计算机机房干燥环境产生的静电对电子设备的干扰而进行的接地称为防静电接地。（6）屏蔽接地：为了防止外来的电磁场干扰，将电子设备外壳体及设备内外的屏蔽线或所穿金属管进行的接地，称为屏蔽接地。（7）功率接地系统：电子设备中，为防止各种频率的干扰电压通过交直流电源线侵入，影响低电平信号的工作而装有交直流滤波器，滤波器的接地称功率接地。（8）标准接地电阻规范要求见下表名称具体要求欧姆防雷保护接地独立的防雷保护接地电阻应小于等于10安全保护接地独立的安全保护接地电阻应小于等于4交流工作接地独立的交流工作接地电阻应小于等于4直流工作接地独立的直流工作接地电阻应小于等于4防静电接地防静电接地电阻一般要求小于等于100共用接地体(联合接地)应＜接地电阻15接地的作用分有保护接地、工作接地...
