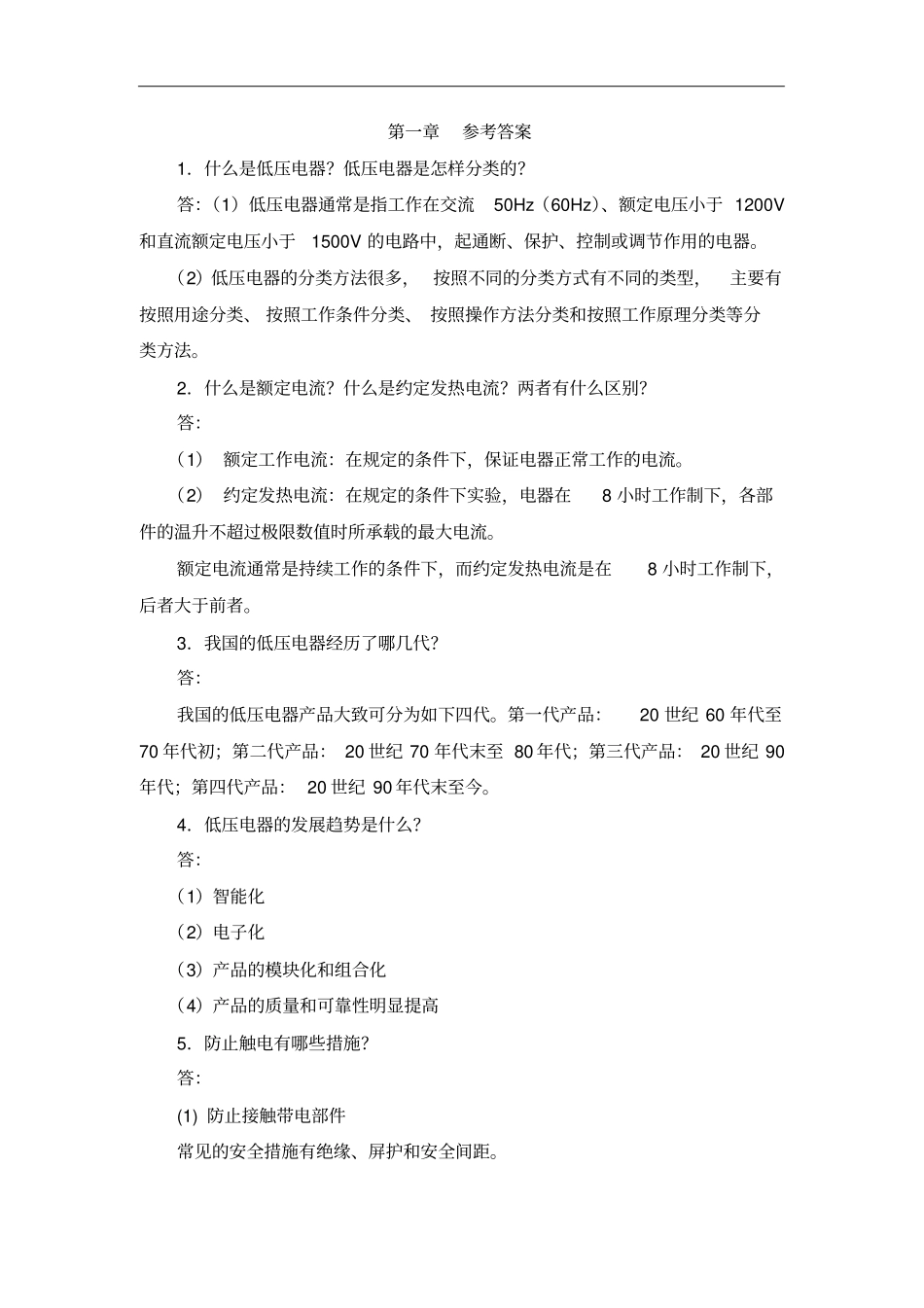

第一章参考答案1．什么是低压电器？低压电器是怎样分类的？答：（1）低压电器通常是指工作在交流50Hz（60Hz）、额定电压小于1200V和直流额定电压小于1500V的电路中，起通断、保护、控制或调节作用的电器。（2）低压电器的分类方法很多，按照不同的分类方式有不同的类型，主要有按照用途分类、按照工作条件分类、按照操作方法分类和按照工作原理分类等分类方法。2．什么是额定电流？什么是约定发热电流？两者有什么区别？答：（1）额定工作电流：在规定的条件下，保证电器正常工作的电流。（2）约定发热电流：在规定的条件下实验，电器在8小时工作制下，各部件的温升不超过极限数值时所承载的最大电流。额定电流通常是持续工作的条件下，而约定发热电流是在8小时工作制下，后者大于前者。3．我国的低压电器经历了哪几代？答：我国的低压电器产品大致可分为如下四代。第一代产品：20世纪60年代至70年代初；第二代产品：20世纪70年代末至80年代；第三代产品：20世纪90年代；第四代产品：20世纪90年代末至今。4．低压电器的发展趋势是什么？答：（1）智能化（2）电子化（3）产品的模块化和组合化（4）产品的质量和可靠性明显提高5．防止触电有哪些措施？答：(1)防止接触带电部件常见的安全措施有绝缘、屏护和安全间距。(2)防止电气设备漏电伤人(3)采用安全电压(4)使用漏电保护装置(5)合理使用防护用具(6)加强安全用电管理6．接地有哪些种类？保护接地有哪些形式？答：按照接地的目的可将接地分为如下几类：①工作接地。②保护接地，也称安全接地。③过电压保护接地。④防静电接地。7．保护接地要注意哪些问题？工作接地要注意哪些问题？答：保护接地要注意的问题：①电气设备都应有专门的保护导线接线端子（保护接线端子），并用‘’符号标记，也可用黄绿色标记。不允许用螺丝在外壳、底盘等代替保护接地端子。②保护接地线用粗而短的黄绿线连接到保护接地端子排上，接地排要接入大地，接地电阻要小于4。③保护接地不允许形成环路。④设备的金属外壳良好接地，是抑制放电干扰的最主要措施。⑤设备外壳接地，起到屏蔽作用，减少与其他设备的相互电磁干扰。工作接地要注意的问题：①设备的接地不能布置成环形，一定要有开口，保护接地也遵循这一原则。②采用光电隔离、隔离变压器、继电器等隔离方法，切断设备或电路间的地线环路，抑制地线环路引起的共阻抗耦合干扰。③设备内的数字地和模拟地都应该设置独立的地线，最后汇总到一起。④工作地浮地方式只适用于小规模设备和工作速度较低的电路，而对于规模较大的复杂电路或者设备不应该采用浮地方式。⑤电柜中的工作地线、保护地线和屏蔽地线一般都接至电柜中的中心接地点，然后连接大地，这种接法可使柜体、设备、屏蔽地和工作地保持在同一电位上，保护地和屏蔽地最终都连在一起后又与大地连通。8．怎样制作接地装置？答：正规的接地装置有两种简易的做法，借助埋入地下的金属棒和金属板实现对大地的电接触。其中，钢接地体的规格和接地线的规格都要按照相关规定。选择地势较低、较为潮湿的地方将金属棒打入或者埋入地下。往往要使用多个金属棒并联构成接地电阻小于4的接地极，金属棒的一段加工成尖型，以便打入地下，棒长为2.5m9．电磁辐射的危害是什么？如何防止电磁辐射？答：主要危害如下：（1）对人体的危害（2）对电气、电子设备和系统的危害（3）对电器元件的危害防止电磁辐射的方法：电磁屏蔽是防止电磁辐射的主要措施。10．何谓接地电阻？答：接地体或自然接地体的对地电阻的总和称为接地的接地电阻11．常见的触电事故的主要原因有哪些？怎样防止触电？答：（1）常见触电事故的主要原因常见的触电事故的主要原因有以下几个。①电气线路、设备检修中措施不落实。②电气线路、设备安装不符合安全要求。③非电工任意处理电气事务，接线错误。④现场临时用电管理不善。⑤操作漏电的机器设备或使用漏电的电动工具（包括设备、工具无接地和接零保护措施）。⑥设备、工具已有的保护线中断。⑦移动长、高金属物体触碰高压线，在高位作业(天车、塔、架、梯等)误碰带电体或误送电触电。⑧电焊作业者穿背心、短裤，不穿绝缘鞋，汗水浸透手...
