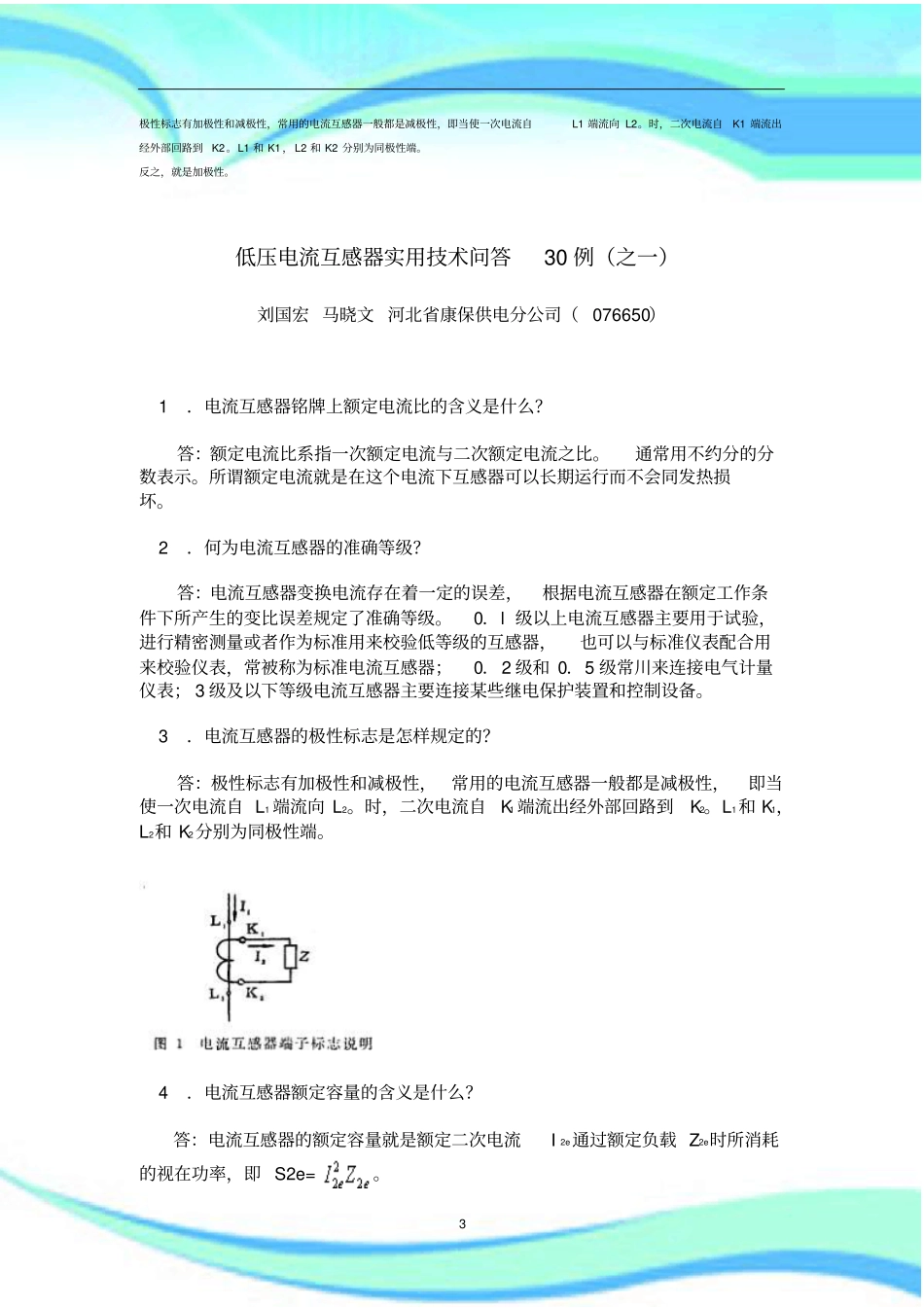

电流互感器(加极性、减极性)相关知识2————————————————————————————————作者：————————————————————————————————日期：3极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2。时，二次电流自K1端流出经外部回路到K2。L1和K1，L2和K2分别为同极性端。反之，就是加极性。低压电流互感器实用技术问答30例（之一）刘国宏马晓文河北省康保供电分公司（076650）1．电流互感器铭牌上额定电流比的含义是什么？答：额定电流比系指一次额定电流与二次额定电流之比。通常用不约分的分数表示。所谓额定电流就是在这个电流下互感器可以长期运行而不会同发热损坏。2．何为电流互感器的准确等级？答：电流互感器变换电流存在着一定的误差，根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。0．l级以上电流互感器主要用于试验，进行精密测量或者作为标准用来校验低等级的互感器，也可以与标准仪表配合用来校验仪表，常被称为标准电流互感器；0．2级和0．5级常川来连接电气计量仪表；3级及以下等级电流互感器主要连接某些继电保护装置和控制设备。3．电流互感器的极性标志是怎样规定的？答：极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1端流向L2。时，二次电流自K1端流出经外部回路到K2。L1和K1，L2和K2分别为同极性端。4．电流互感器额定容量的含义是什么？答：电流互感器的额定容量就是额定二次电流I2e通过额定负载Z2e时所消耗的视在功率，即S2e=。4一般I2e=5A，因此S2e=25Z2e。在电流互感器的使用中，二次连接及仪表电流线圈的总阻抗不超过铭牌上规定的额定容量（伏安数或欧姆数）时，才能保证它的准确性。5．什么是电流互感器误差？答：由于电流互感器铁芯的结构以及材料性能等原因的影响，电流互感器存在着激磁电流í0，使其产生误差。从电流互感器一次电流í1和折算后的二次电流í2’的向量图来看（如图2所示），折算后的二次电流旋转180?后一í2’，与一次电流í1相比较，不但大小不等而且两者相位不重合，即存在着两种误差，称为比差（比值误差）和角差（相角误差）。6．电流互感器铭牌上标有10％倍数的含义是什么？答：按规定继电保护装置所用的电流互感器数值误差不允许超过10％，两角度误差不应超过7?。10％倍数就是在指定的二次负载和任意功率因数下，电流互感器的电流误差为10％时，一次电流对其额定值的倍数。10％倍数一般只与继电保护装置有关。7．影响电流互感器误差的主要因素是什么？答：（1）一次电流的影响。当电流互感器一次电流很小时，引起的误差增大；当一次电流长期大于额定电流运行时，也会引起误差增大，因此，一般一次测电流应大于互感器额定电流的25％，小于120％。（2）二次负载的影响．当电流互感器二次负载增大时，误差（、比差和角差）也随着增大．故在使用中不应使二次负载超过其额定值（伏安数或欧姆数）。此外电源频率和铁芯剩磁也影响互感器误差。8．为什么电流互感器二次不可开路？答：因为当电流互感器二次线圈闭合时，一次、二次绕组的磁势相互抵消，铁芯中的磁通很小，两边的感应电势很低，因此不会影响负载的工作。若二次绕5组开路，则一次绕组的磁势将使铁芯磁通剧增，而二次绕组的匝数又多，故使二次统组的感应电势很高，就会击穿绝缘，损坏设备并危及测量人员的安全。9．怎样判断电流互感器的极性？答：电流互感器在投入运行前应当校验极性，常用的直流法校验接线如图3所示。当开关DK合上瞬间，毫安表或万用表指针向“＋”端子方向偏转，则表明毫安表或万用表“＋”端子所接的互感器二次端子K1与接在电池匝极的互感器一次端子L1为同极性。若开关DK合上瞬间，毫安表或万用表指针向“一”端子方向偏转，则表明L1与L2两点的极性相反。10．为什么要装测量用电流互感器？答：当电流超过一定数值时，电度表和其它测量仪表应经电流互感器接入电路，使测量仪表及工作人员避免与大电流回路直接接触，从而保证仪表及人身的安全。在仪表制造方面也易做到标准化，且可利用互感器任意扩大测量范围，仪表的...
