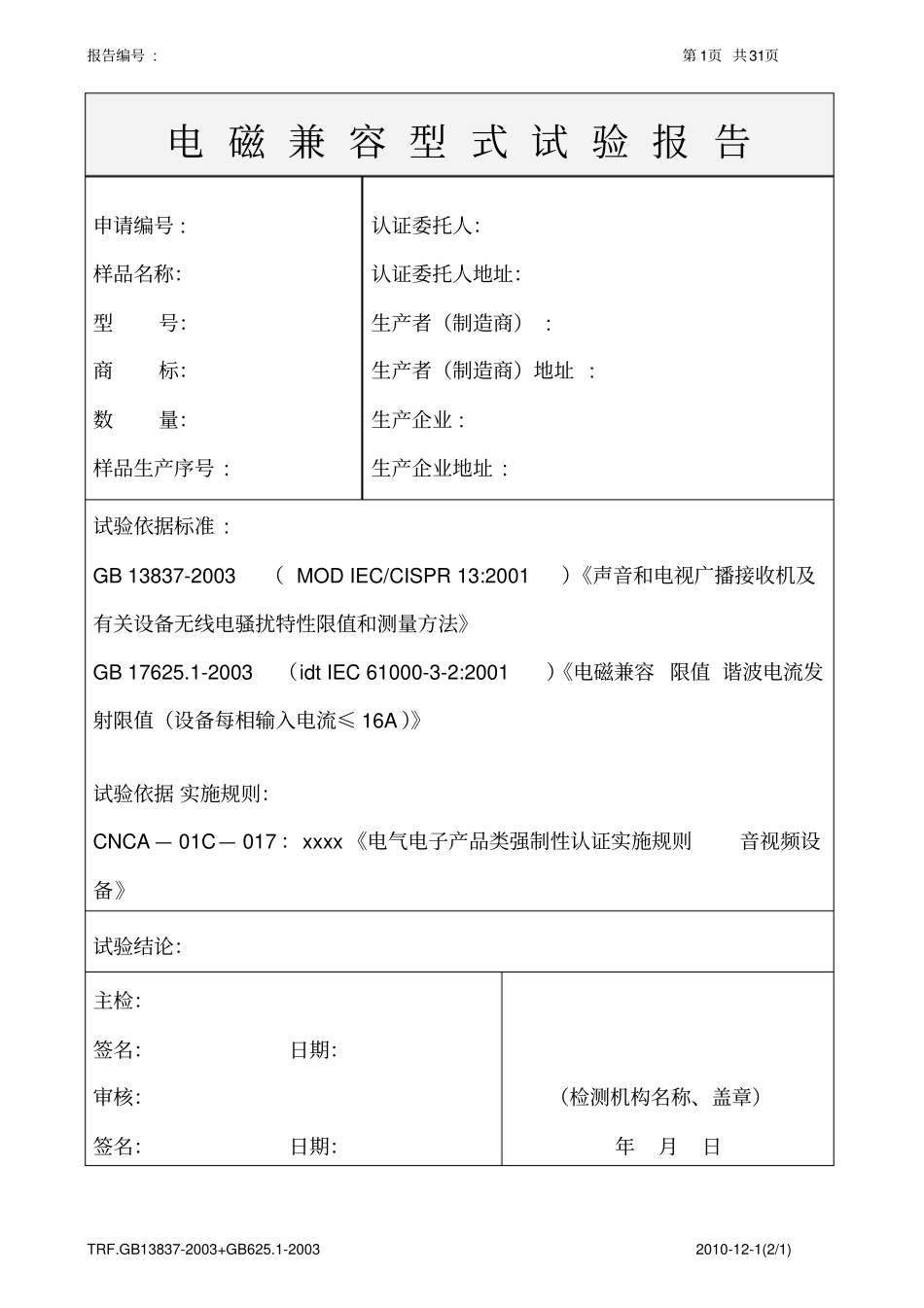

报告编号:第1页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)电磁兼容型式试验报告申请编号:样品名称：型号：商标：数量：样品生产序号:认证委托人：认证委托人地址：生产者（制造商）:生产者（制造商）地址:生产企业:生产企业地址:试验依据标准:GB13837-2003（MODIEC/CISPR13:2001）《声音和电视广播接收机及有关设备无线电骚扰特性限值和测量方法》GB17625.1-2003（idtIEC61000-3-2:2001）《电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）》试验依据实施规则：CNCA—01C—017：xxxx《电气电子产品类强制性认证实施规则音视频设备》试验结论：主检：签名：日期：审核：签名：日期：（检测机构名称、盖章）年月日报告编号:第2页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)备注：样品描述及说明1．受试设备（EUT）描述:受试设备安装形式：受试设备接地方式：供电方式：电源电压：电源频率：电流：电源线：信号线：I/O接口：受试设备功能描述：其它重要说明：2.受试设备（EUT）的设置和工作状态:3．支持或辅助设备描述:设备名称:设备型号:设备串号:报告编号:第3页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)制造厂:连接方式:工作状态:4.试验项目及结论序号检验项目试验日期结论1150kHz～30MHz电源端骚扰电压报告编号:第4页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)230MHz～2.15GHz天线端骚扰电压330MHz～1GHz辐射骚扰场强430MHz～300MHz骚扰功率530MHz～2.15GHz输出端有用信号和骚扰信号6谐波电流5．标准测试信号(本次测试使用“√”)（）电视接收机的标准测试信号是射频全电视信号。（）调频声音接收机标准输入是1kHz调频，频偏为37.5kHz的射频信号。（）调幅接收机标准输入是1kHz调幅，调制度为50%的射频信号。（）音频放大器输入的是1kHz的音频信号。（）录音机是由标准预录磁带提供的1kHz正弦信号。（）电唱机由标准唱片提供1kHz正弦信号。（）电子乐器按下高音C键（约525Hz）。（）录像机的标准测试信号由标准测试带或由标准信号发生器提供，标准垂直彩条信号和1kHz伴音。（）激光数码播放机由标准测试盘提供，标准垂直彩条信号和1kHz伴音。报告编号:第5页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)（）输入信号应是足够强，以便产生无噪声的声音和图象，受试设备的各旋钮应处于正常位置，并将音量控制旋钮调到标称输出功率1/8的位置上。试验要求及结果1．150kHz～30MHz电源端骚扰电压：试验布置说明：在屏蔽室内进行测量。对接收机采用辐射场的方式提供有用信号，对其它设备由信号源通过隔离变换器提供有用信号，避免辅助设备影响测量结果，播放设备由标准测试盘/带提供。被测设备置于80cm高非金属支架上，前面板距屏蔽室壁40cm，被测设备与测量接收机和屏蔽室顶距离要大于80cm，天线距离屏蔽室顶板和非金属支架均大于80cm；人工电源网络置于屏蔽室地面接地金属板上并接地；被测设备电源线按尽可能短的路径接入人工电源网络EUT端口上，超过80cm的部分应与电源线平行往返折叠成30~40cm的一束。试验布置照片：报告编号:第6页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)试验条件：温度（℃）：相对湿度（%RH）：大气压（kPa）：试验要求及结果检验结果:检验结果包括检验数据和检验曲线，以检验数据为准。表1电源端骚扰电压检验数据报告编号:第7页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)试验数据准峰值（QP）平均值（AV）测试频率(MHz)标准限值(dBμV)检验值(dBμV)测试频率(MHz)标准限值(dBμV)检验值(dBμV)注：1在0.15MHz~0.5MHz频率范围内，限值随频率的对数增加而线性减少。2在过渡频率处采用较严格的限值。3如果用准峰值检波器测得的值不大于用平均值测量所规定的限值，则认为用平均值检波器测量也能满足限值的要求。4应取同轴天线输入端外导体接地和不接地两种测量结果中的较大者。5检验值取L、N检验曲线中的较大值(准峰值和/或平均值)。曲线1：电源端骚扰电压检验曲线（准峰值）电源端子：L电源端子：N报告编号:第8页共31页TRF.GB13837-2003+GB625.1-20032010-12-1(2/1)试验要求及结果2.30MHz～2.1...
