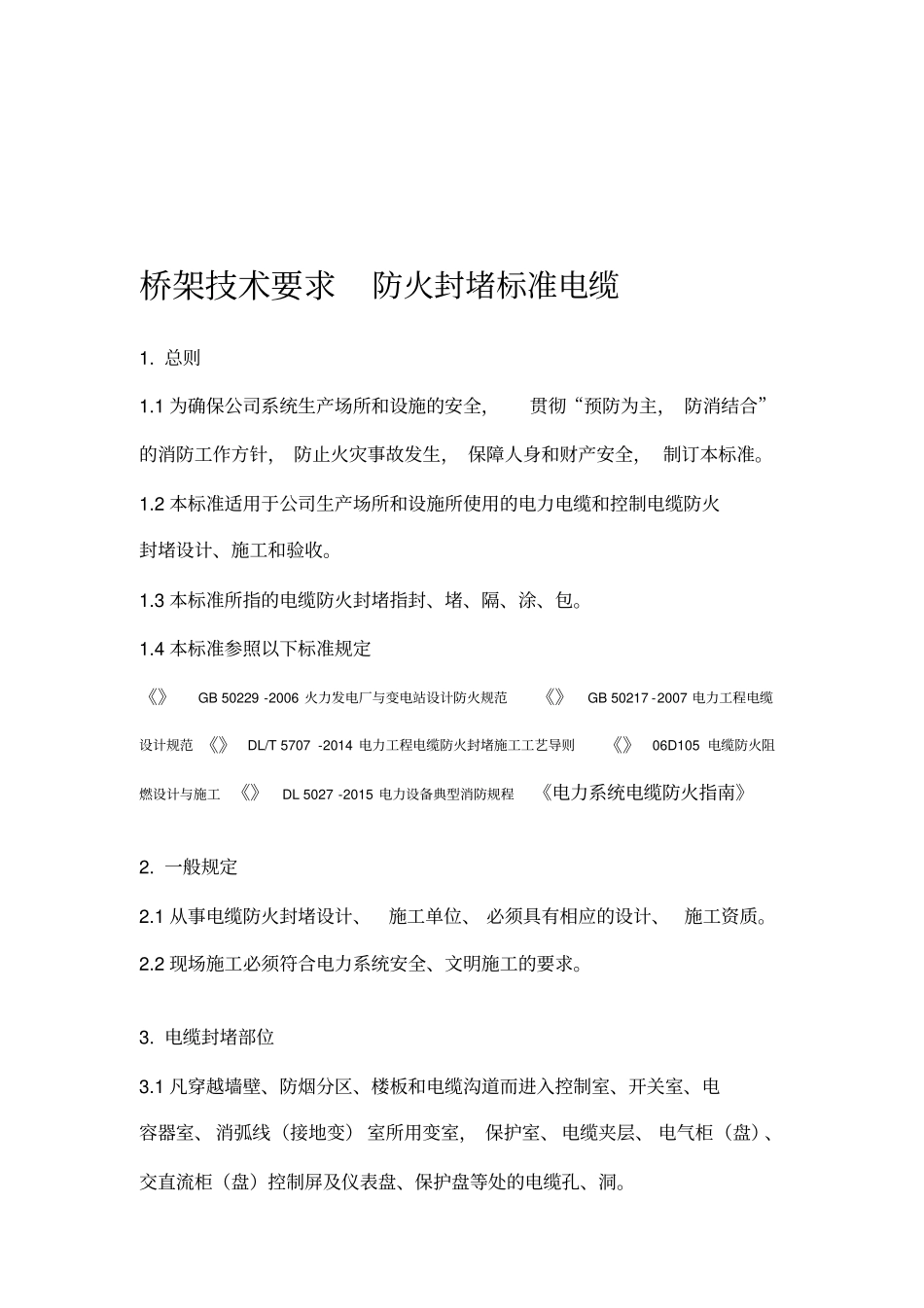

电缆桥架防火封堵标准技术要求_第1页
1/8

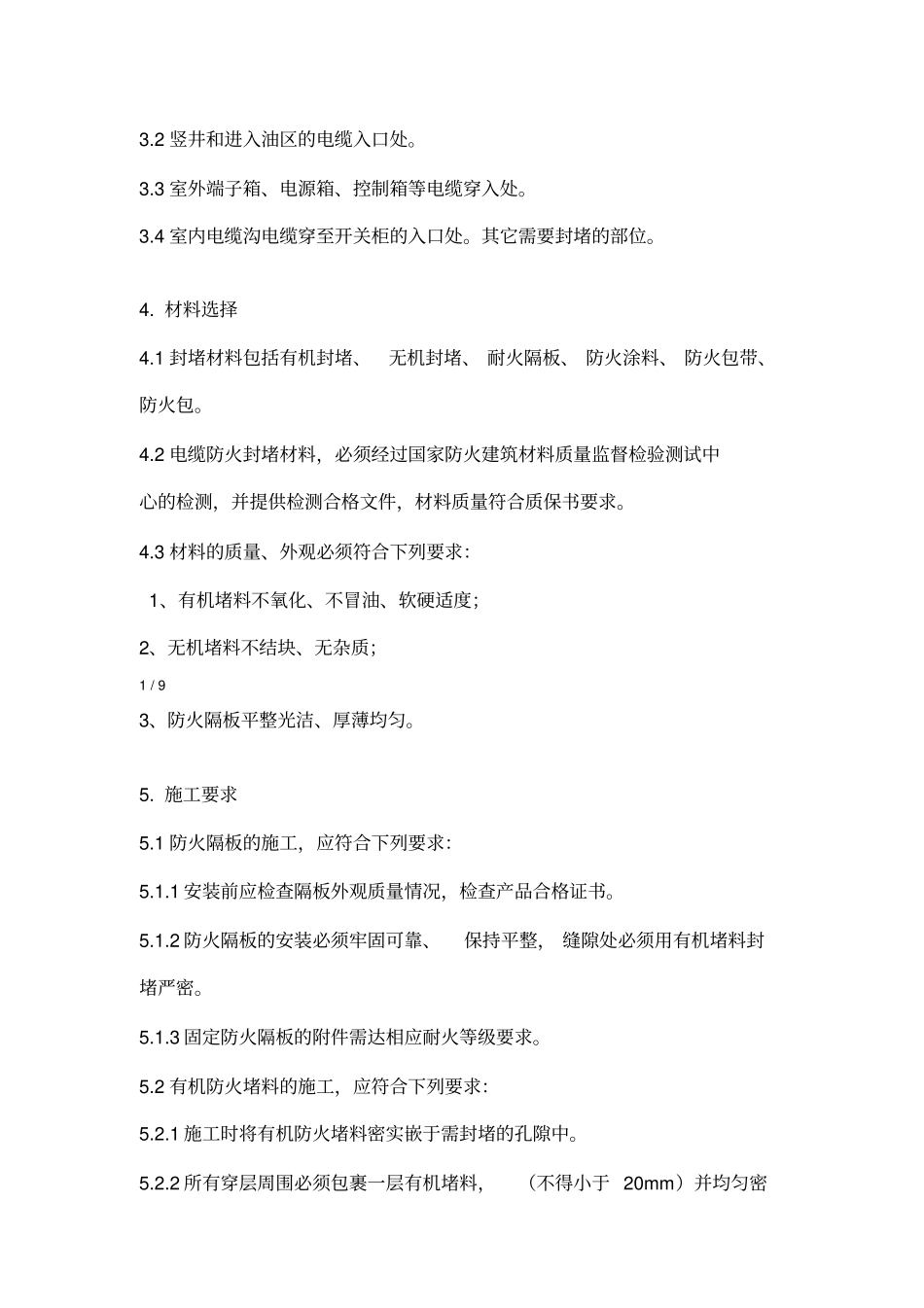

电缆桥架防火封堵标准技术要求_第2页
2/8

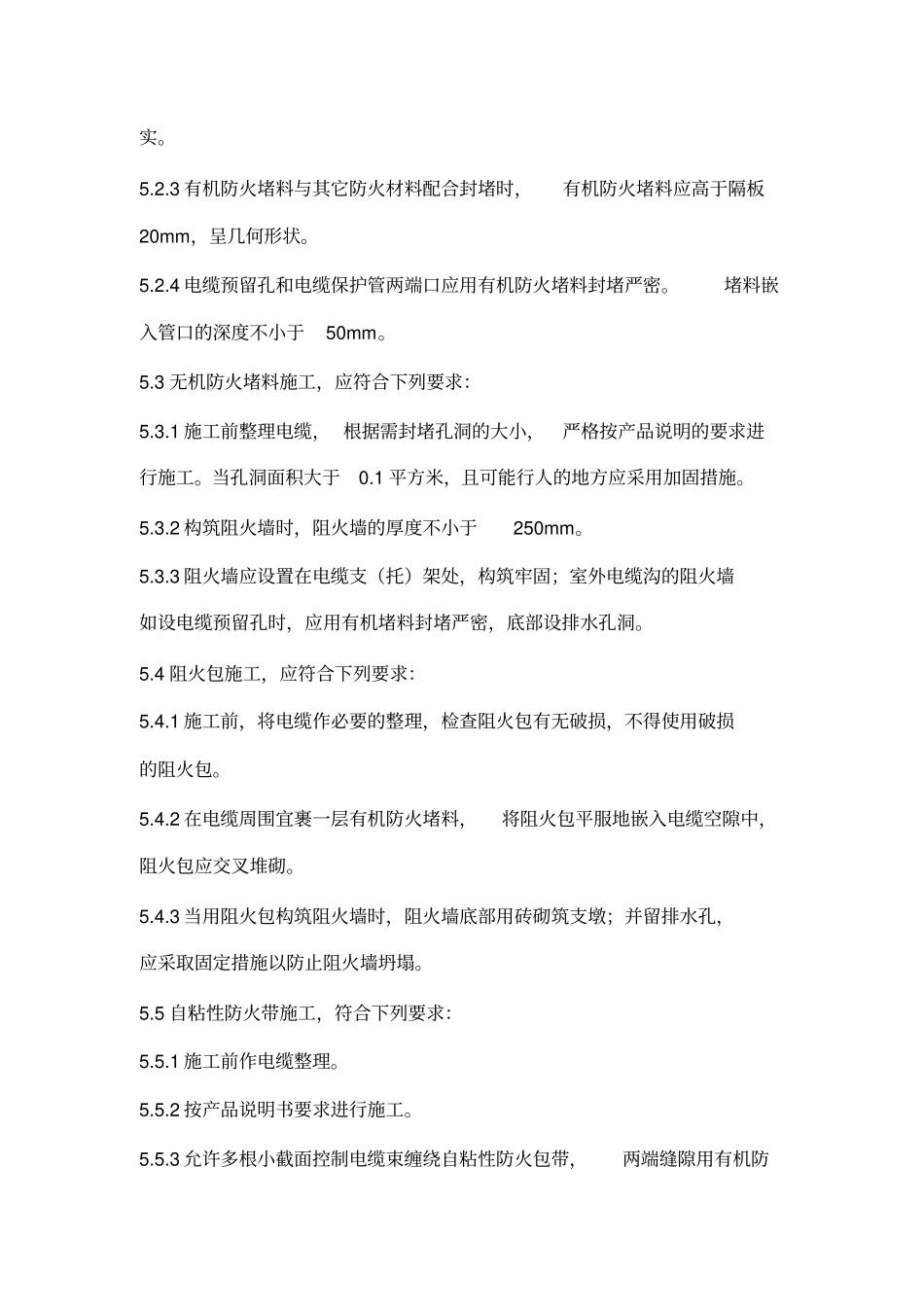

电缆桥架防火封堵标准技术要求_第3页
3/8
桥架技术要求防火封堵标准电缆1.总则1.1为确保公司系统生产场所和设施的安全,贯彻“预防为主,防消结合”的消防工作方针,防止火灾事故发生,保障人身和财产安全,制订本标准。1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。1.4本标准参照以下标准规定《》GB50229-2006火力发电厂与变电站设计防火规范《》GB50217-2007电力工程电缆设计规范《》DL/T5707-2014电力工程电缆防火封堵施工工艺导则《》06D105电缆防火阻燃设计与施工《》DL5027-2015电力设备典型消防规程《电力系统电缆防火指南》2.一般规定2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。2.2现场施工必须符合电力系统安全、文明施工的要求。3.电缆封堵部位3.1凡穿越墙壁、防烟分区、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线(接地变)室所用变室,保护室、电缆夹层、电气柜(盘)、交直流柜(盘)控制屏及仪表盘、保护盘等处的电缆孔、洞。3.2竖井和进入油区的电缆入口处。3.3室外端子箱、电源箱、控制箱等电缆穿入处。3.4室内电缆沟电缆穿至开关柜的入口处。其它需要封堵的部位。4.材料选择4.1封堵材料包括有机封堵、无机封堵、耐火隔板、防火涂料、防火包带、防火包。4.2电缆防火封堵材料,必须经过国家防火建筑材料质量监督检验测试中心的检测,并提供检测合格文件,材料质量符合质保书要求。4.3材料的质量、外观必须符合下列要求:1、有机堵料不氧化、不冒油、软硬适度;2、无机堵料不结块、无杂质;1/93、防火隔板平整光洁、厚薄均匀。5.施工要求5.1防火隔板的施工,应符合下列要求:5.1.1安装前应检查隔板外观质量情况,检查产品合格证书。5.1.2防火隔板的安装必须牢固可靠、保持平整,缝隙处必须用有机堵料封堵严密。5.1.3固定防火隔板的附件需达相应耐火等级要求。5.2有机防火堵料的施工,应符合下列要求:5.2.1施工时将有机防火堵料密实嵌于需封堵的孔隙中。5.2.2所有穿层周围必须包裹一层有机堵料,(不得小于20mm)并均匀密实。5.2.3有机防火堵料与其它防火材料配合封堵时,有机防火堵料应高于隔板20mm,呈几何形状。5.2.4电缆预留孔和电缆保护管两端口应用有机防火堵料封堵严密。堵料嵌入管口的深度不小于50mm。5.3无机防火堵料施工,应符合下列要求:5.3.1施工前整理电缆,根据需封堵孔洞的大小,严格按产品说明的要求进行施工。当孔洞面积大于0.1平方米,且可能行人的地方应采用加固措施。5.3.2构筑阻火墙时,阻火墙的厚度不小于250mm。5.3.3阻火墙应设置在电缆支(托)架处,构筑牢固;室外电缆沟的阻火墙如设电缆预留孔时,应用有机堵料封堵严密,底部设排水孔洞。5.4阻火包施工,应符合下列要求:5.4.1施工前,将电缆作必要的整理,检查阻火包有无破损,不得使用破损的阻火包。5.4.2在电缆周围宜裹一层有机防火堵料,将阻火包平服地嵌入电缆空隙中,阻火包应交叉堆砌。5.4.3当用阻火包构筑阻火墙时,阻火墙底部用砖砌筑支墩;并留排水孔,应采取固定措施以防止阻火墙坍塌。5.5自粘性防火带施工,符合下列要求:5.5.1施工前作电缆整理。5.5.2按产品说明书要求进行施工。5.5.3允许多根小截面控制电缆束缠绕自粘性防火包带,两端缝隙用有机防火堵料封堵严实。5.6防火涂料施工,应符合下列要求:5.6.1施工前清除电缆表面的灰尘、油污。涂刷前,将涂料搅拌均匀,若涂料太稠时应根据涂料产品加相应的稀释剂稀释。5.6.2水平敷设的电缆,宜沿着电缆的走向均匀涂刷,垂直敷设电缆,宜自上而下涂刷,涂刷次数及厚度应符合产品的要求,每次涂刷的间隔时间不得少于规定时间。5.6.3遇电缆密集或束敷设时,应逐根涂刷,不得漏涂。2/95.6.4电缆穿越墙、洞、楼板两端涂刷涂料,涂料得长度距建筑的距离不得小于1m,涂刷要整齐。6.验收要求6.1电缆防火工程施工验收时,施工单位应提交下列资料:6.1.1设计施工图纸,产品说明书,产品合格证。6.1.2工程预(决)算书6.1.3施工验收完毕应提供竣工图。6.2防火隔板安装牢固,无缺口、缝隙,外观平整美观。6.3有机防火堵料封堵应牢固严实,无漏...
