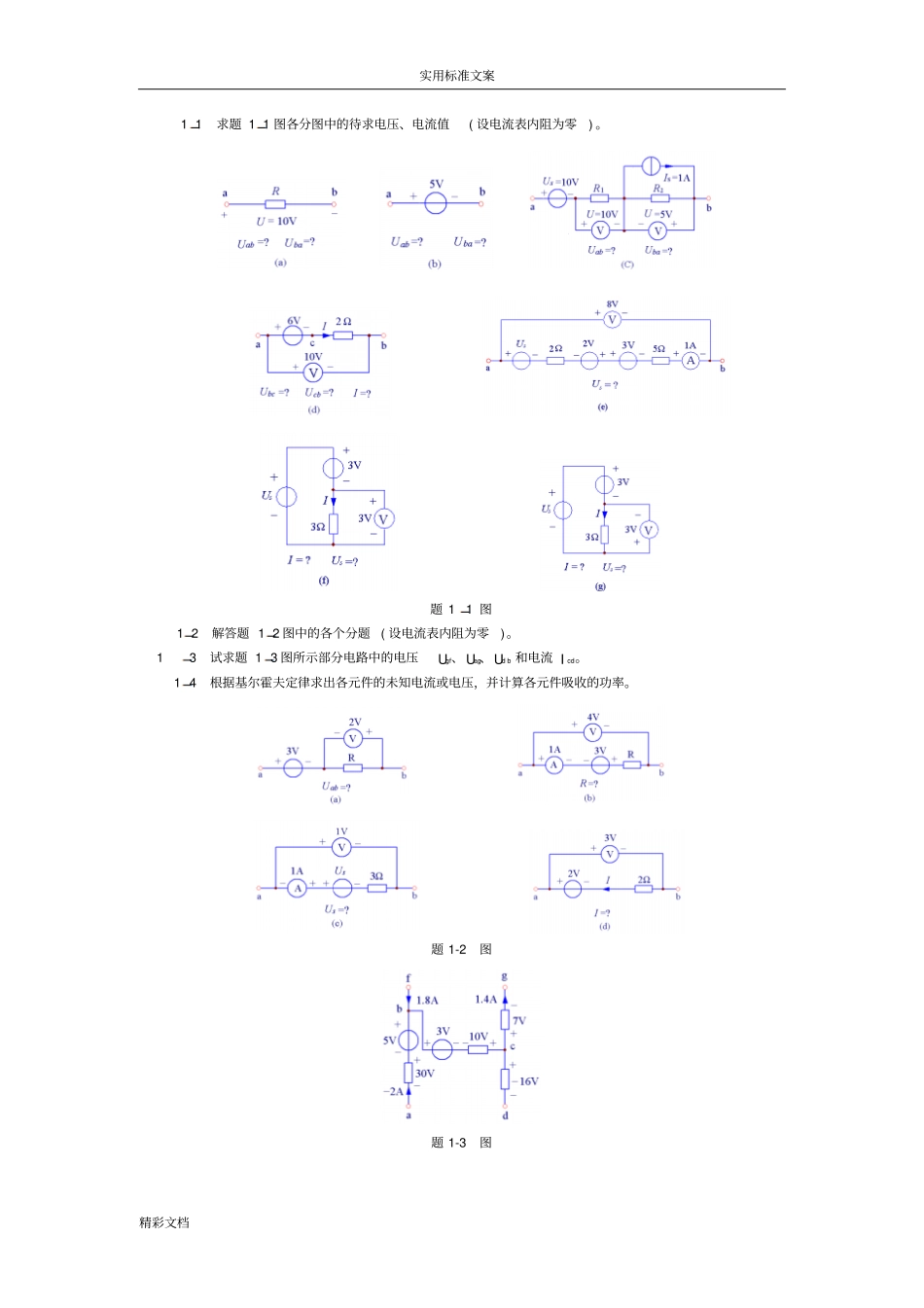

实用标准文案精彩文档11求题11图各分图中的待求电压、电流值(设电流表内阻为零)
题11图12解答题12图中的各个分题(设电流表内阻为零)
13试求题13图所示部分电路中的电压Ugf、Uag、Udb和电流Icd
14根据基尔霍夫定律求出各元件的未知电流或电压,并计算各元件吸收的功率
题1-2图题1-3图实用标准文案精彩文档(a)(b)题1-4图15写出题15图所示各电路的U=f(I)和I=f(U)两种形式的端口特性方程
16试求题16图所示电路中的电压Uac和Uad
17试求题17图所示电路中的节点电位V1、V2和V3(图中接地点为零电位点)
(a)(b)(c)题15图18在题18图所示电路中,电阻R1、R2、R3和R4的电压、电流额定值是6
3A,R5的电压、电流额定值是6
为使上述各电阻元件均处于其额定工作状态,问应当选配多大的电阻Rx和Ry
题16图题17图题18图19题19图所示电路是从某一电路中抽出的受控支路,试根据已知条件求出控制变量
110求题110图各分图所示电路中的电流I和电压U
(a)(b)(a)(b)(c)(d)题19图实用标准文案精彩文档(c)(d)题110图1-11求题111图所示电路中的电压U和U1之值
1-12已知电路如题112图所示,求:(a)电流Ix、Iy和电压UI;(b)将电流控电流源的控制电流Ix改为Iy、再求Ix、Iy和UI
(a)(b)题111图题112图113在题1-13图所示电路中,若Ui1=Ui2=Ui3=1mV,A1=A2=4000,求输出电压U01、U02
114设题114图中所示运算放大器是一个理想模型,试求输出电压U0=(Ui1+2Ui2+3Ui3)时,电路中电阻R1、R2、R3之间的关系
题113图题114图题115图题116图*115试求题115图所示电路的输出电压u0(t)
