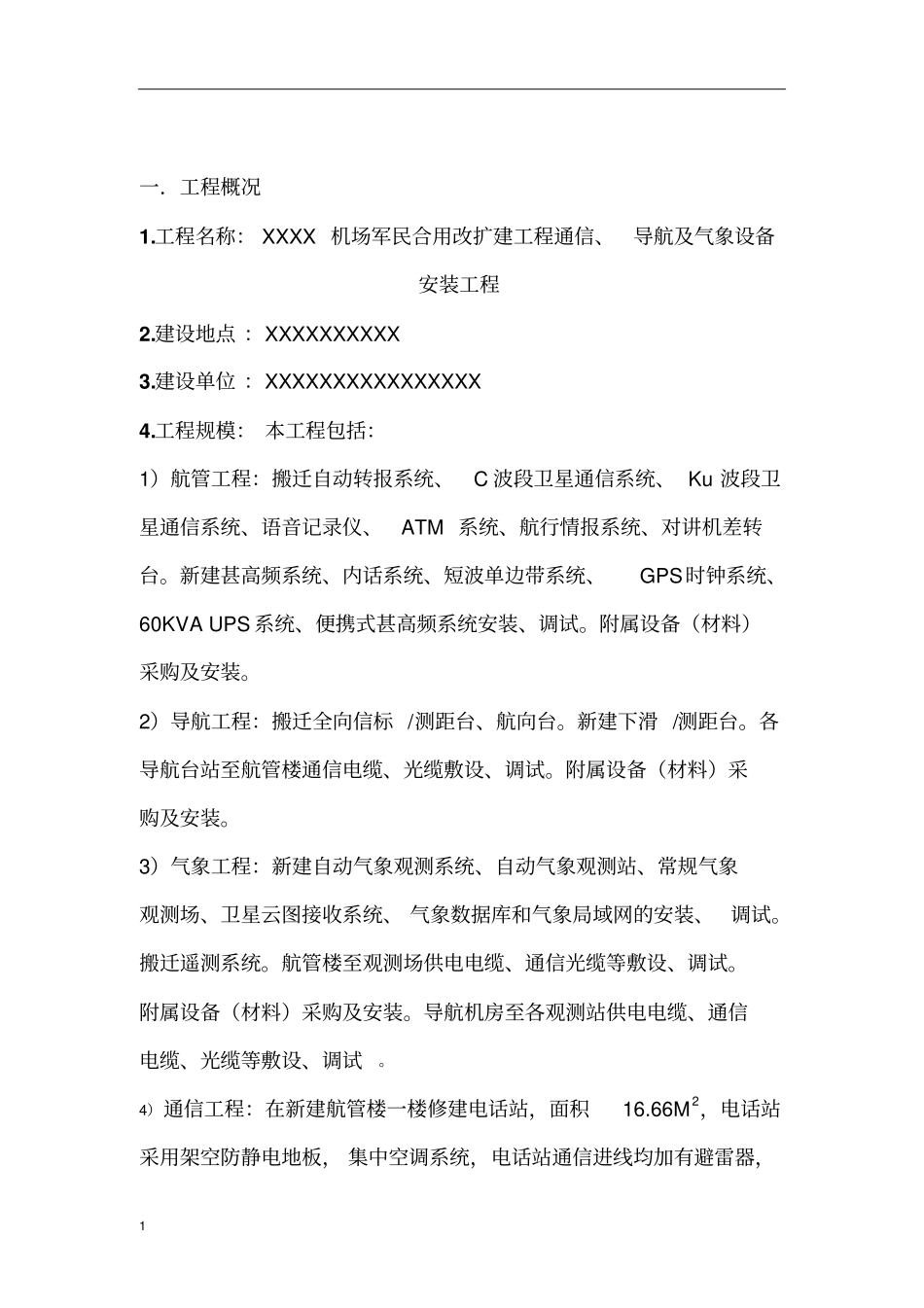

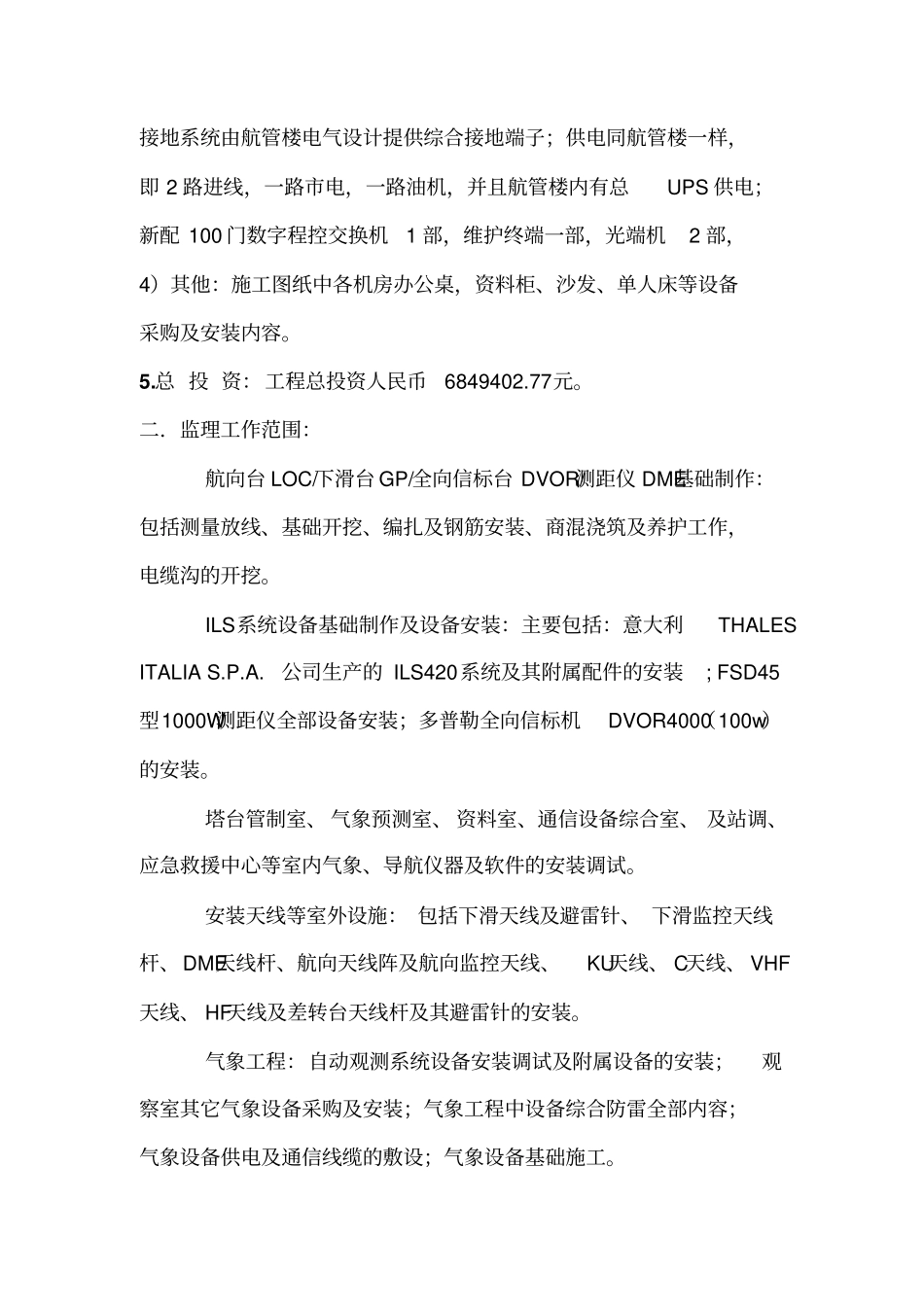

1一．工程概况1.工程名称：XXXX机场军民合用改扩建工程通信、导航及气象设备安装工程2.建设地点：XXXXXXXXXX3.建设单位：XXXXXXXXXXXXXXXX4.工程规模：本工程包括：1）航管工程：搬迁自动转报系统、C波段卫星通信系统、Ku波段卫星通信系统、语音记录仪、ATM系统、航行情报系统、对讲机差转台。新建甚高频系统、内话系统、短波单边带系统、GPS时钟系统、60KVAUPS系统、便携式甚高频系统安装、调试。附属设备（材料）采购及安装。2）导航工程：搬迁全向信标/测距台、航向台。新建下滑/测距台。各导航台站至航管楼通信电缆、光缆敷设、调试。附属设备（材料）采购及安装。3）气象工程：新建自动气象观测系统、自动气象观测站、常规气象观测场、卫星云图接收系统、气象数据库和气象局域网的安装、调试。搬迁遥测系统。航管楼至观测场供电电缆、通信光缆等敷设、调试。附属设备（材料）采购及安装。导航机房至各观测站供电电缆、通信电缆、光缆等敷设、调试。4）通信工程：在新建航管楼一楼修建电话站，面积16.66M2，电话站采用架空防静电地板，集中空调系统，电话站通信进线均加有避雷器，接地系统由航管楼电气设计提供综合接地端子；供电同航管楼一样，即2路进线，一路市电，一路油机，并且航管楼内有总UPS供电；新配100门数字程控交换机1部，维护终端一部，光端机2部，4）其他：施工图纸中各机房办公桌，资料柜、沙发、单人床等设备采购及安装内容。5.总投资：工程总投资人民币6849402.77元。二．监理工作范围：航向台LOC/下滑台GP/全向信标台DVOR/测距仪DME基础制作：包括测量放线、基础开挖、编扎及钢筋安装、商混浇筑及养护工作，电缆沟的开挖。ILS系统设备基础制作及设备安装：主要包括：意大利THALESITALIAS.P.A.公司生产的ILS420系统及其附属配件的安装;FSD45型1000W测距仪全部设备安装；多普勒全向信标机DVOR4000（100w）的安装。塔台管制室、气象预测室、资料室、通信设备综合室、及站调、应急救援中心等室内气象、导航仪器及软件的安装调试。安装天线等室外设施：包括下滑天线及避雷针、下滑监控天线杆、DME天线杆、航向天线阵及航向监控天线、KU天线、C天线、VHF天线、HF天线及差转台天线杆及其避雷针的安装。气象工程：自动观测系统设备安装调试及附属设备的安装；观察室其它气象设备采购及安装；气象工程中设备综合防雷全部内容；气象设备供电及通信线缆的敷设；气象设备基础施工。三.监理工作的特点本工程专业性强、点多面广、技术含量高、网络集成复杂、多为进口设备。具有投资大、专业多、信息集成综合复杂、使用时间长的特点。本工程预计工期240天，施工任务中，工期紧，需要施工方，建设方、监理方及进口、国产设备供货方协调好，保证工程任务按期完成。四.监理工作程序及流程签订委托监理合同组织项目监理机构进行监理准备工作施工准备阶段的监理召开第一次工地会议、施工监理交底会审批《工程动工报审表》签署审批意见施工过程监理组织竣工预验收参加竣工验收在单位工程验收记录上签字签发《竣工移交证书》监理资料归档编写监理工作总结业主向政府监督部门申办竣工备案手续施工单位提交工程保修书将合同执行情况列入监理月报，必要时向业主提交专门报告审批《工程动工报审表》签署审批意见1．质量控制程序工程材料、构配件和设备质量控制图不合格合格分包单位资格审查流程图(根据情况删减)不同意同意选择分包单位总承包单位填报分包单位资格报审表监理工程师审查、协调签认审查意见分包单位进场施工总承包单位与分包单位签定分包合同承包单位报送工程材料、构配件和设备报验单监理工程师审核承包单位另选承包单位使用方法：1．审核证明资料2．到厂家考察3．进场材料检验4．进行验证复试．分项、分部工程签认流程图不合格合格不合格合格监理工程师签认分项工程达到分项报验条件承包单位进行自检承包单位填写分项工程质量报验申请表监理工程师审核纠正继续施工达到分部工程验收条件承包单位自检承包单位填报分部工程质量报验申请表总监组织检验审核总监理工程师签认分部工程纠正单位工程验收流程图有缺陷合格承包单位自审、自查、自评填报工程竣工报验单监理工程师...
