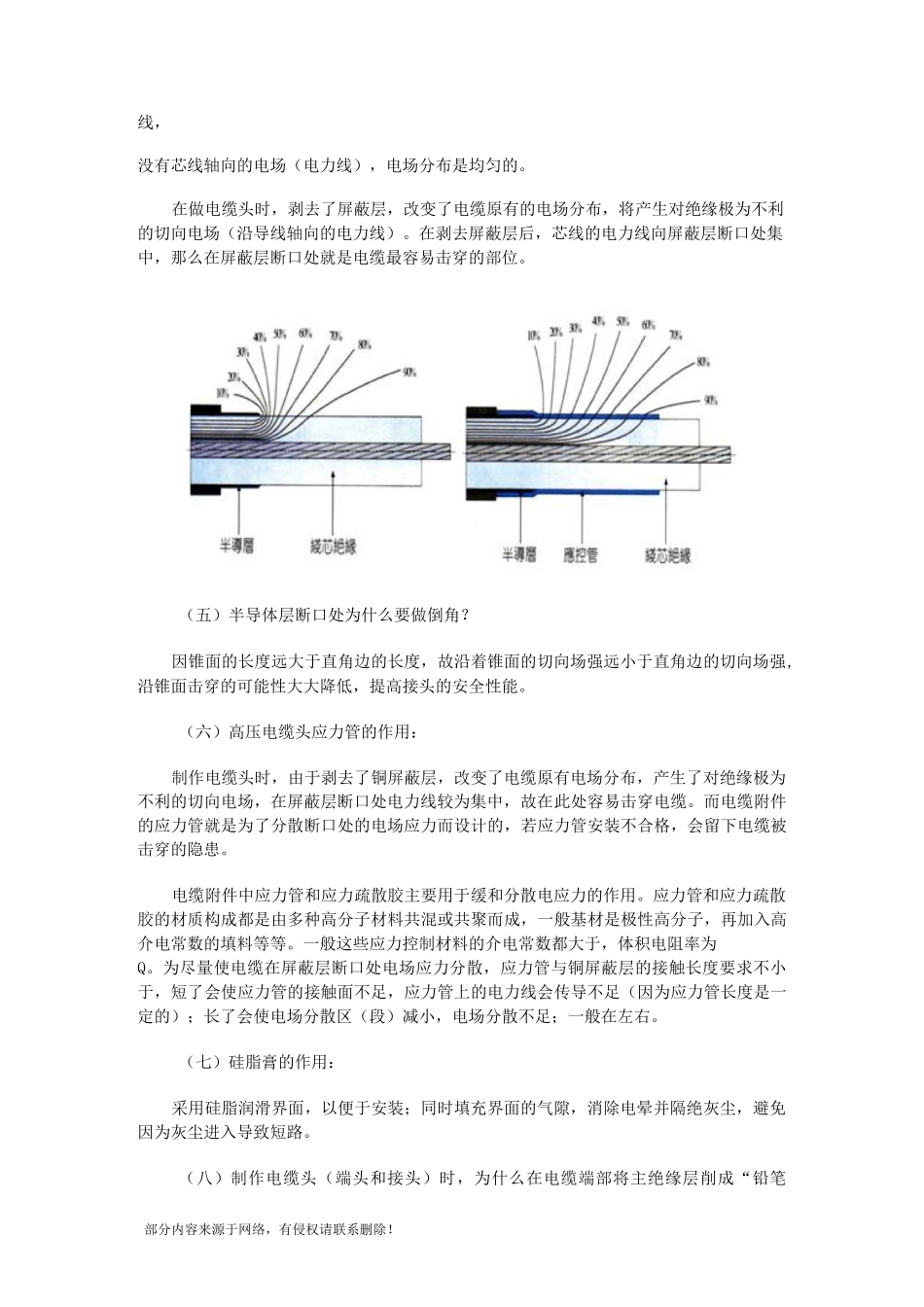

部分内容来源于网络，有侵权请联系删除！高压电缆终端头制作、安装原理及工艺高压电缆头制作原理问题解答（一）从交联聚乙烯电缆的结构中可以看出，在电缆主绝缘层外面有一层外半导体和铜屏蔽，如果电缆中这层外半导体层和铜屏蔽不存在，那么三芯电缆中芯与芯之间会发生绝缘击穿在电缆结构上的所谓“屏蔽”，实质上是一种改善电场分布的措施。电缆导体由多根导线绞合而成，它与绝缘层之间易形成气隙，导体表面不光滑，会造成电场集中。在导体表面加一层半导电材料的屏蔽层，它与被屏蔽的导体等电位并与绝缘层良好接触，从而避免在导体与绝缘层之间发生局部放电，这一层屏蔽为内屏蔽层。同样在绝缘表面和护套接触处也可能存在间隙，是引起局部放电的因素，故在绝缘层表面加一层半导电材料的屏蔽层，它与被屏蔽的绝缘层有良好接触，与金属护套等电位，从而避免在绝缘层与护套之间发生局部放电，这一层屏蔽为外屏蔽层。没有金属护套的挤包绝缘电缆，除半导电屏蔽层外，还要增加用铜带或铜丝绕包的金属屏蔽层。这个金属屏蔽层的作用，在正常运行时通过电容电流；当系统发生短路时，作为短路电流的通道，同时也起到屏蔽电场的作用。可见，如果电缆中这层外半导体层和铜屏蔽不存在，三芯电缆中芯与芯之间发生绝缘击穿的可能性非常大。（二）在三芯电缆终端头中必然有一小段电缆的外半导体和铜屏蔽层被剥除，那么该小段电缆是不是薄弱环节？制作电缆终端或接头时剥除一小段屏蔽层，主要目的是用来保证高压对地的爬电距离的，这个屏蔽断口处应力十分集中，是终端头中最薄弱的环节！必须采取适当的措施进行应力处理用应力锥或应力管。（三）能否通过少剥除外半导体和铜屏蔽层尽量保留较长的外半导体和铜屏蔽层的办法来克服这个问题？保留较长外半导体和铜屏蔽层有什么坏处？剥除屏蔽层的长度以保证爬电距离、增强绝缘表面抗爬电能力为依据。屏蔽层剥切过长,将增加施工的难度，增加电缆附件的成本，完全没有必要。（四）高压电缆的电场分布原理是什么？高压电缆每一相线芯外均有一接地的（铜）屏蔽层，导电线芯与屏蔽层之间形成径向分布的电场。也就是说，正常电缆的电场只有从（铜）导线沿半径向（铜）屏蔽层的电力部分内容来源于网络，有侵权请联系删除！线，没有芯线轴向的电场（电力线），电场分布是均匀的。在做电缆头时，剥去了屏蔽层，改变了电缆原有的电场分布，将产生对绝缘极为不利的切向电场（沿导线轴向的电力线）。在剥去屏蔽层后，芯线的电力线向屏蔽层断口处集中，那么在屏蔽层断口处就是电缆最容易击穿的部位。（五）半导体层断口处为什么要做倒角？因锥面的长度远大于直角边的长度，故沿着锥面的切向场强远小于直角边的切向场强,沿锥面击穿的可能性大大降低，提高接头的安全性能。（六）高压电缆头应力管的作用：制作电缆头时，由于剥去了铜屏蔽层，改变了电缆原有电场分布，产生了对绝缘极为不利的切向电场，在屏蔽层断口处电力线较为集中，故在此处容易击穿电缆。而电缆附件的应力管就是为了分散断口处的电场应力而设计的，若应力管安装不合格，会留下电缆被击穿的隐患。电缆附件中应力管和应力疏散胶主要用于缓和分散电应力的作用。应力管和应力疏散胶的材质构成都是由多种高分子材料共混或共聚而成，一般基材是极性高分子，再加入高介电常数的填料等等。一般这些应力控制材料的介电常数都大于，体积电阻率为Q。为尽量使电缆在屏蔽层断口处电场应力分散，应力管与铜屏蔽层的接触长度要求不小于，短了会使应力管的接触面不足，应力管上的电力线会传导不足（因为应力管长度是一定的）；长了会使电场分散区（段）减小，电场分散不足；一般在左右。（七）硅脂膏的作用：采用硅脂润滑界面，以便于安装；同时填充界面的气隙，消除电晕并隔绝灰尘，避免因为灰尘进入导致短路。（八）制作电缆头（端头和接头）时，为什么在电缆端部将主绝缘层削成“铅笔部分内容来源于网络，有侵权请联系删除！头”形状？不削会有什么害处？因锥面的长度远大于绝缘端部直角边的长度,故沿着锥面的切向场强远小于绝缘直角边的切向场强，沿锥面击穿的可能性大大降低，提高接头的安全性能。同时，因电...
