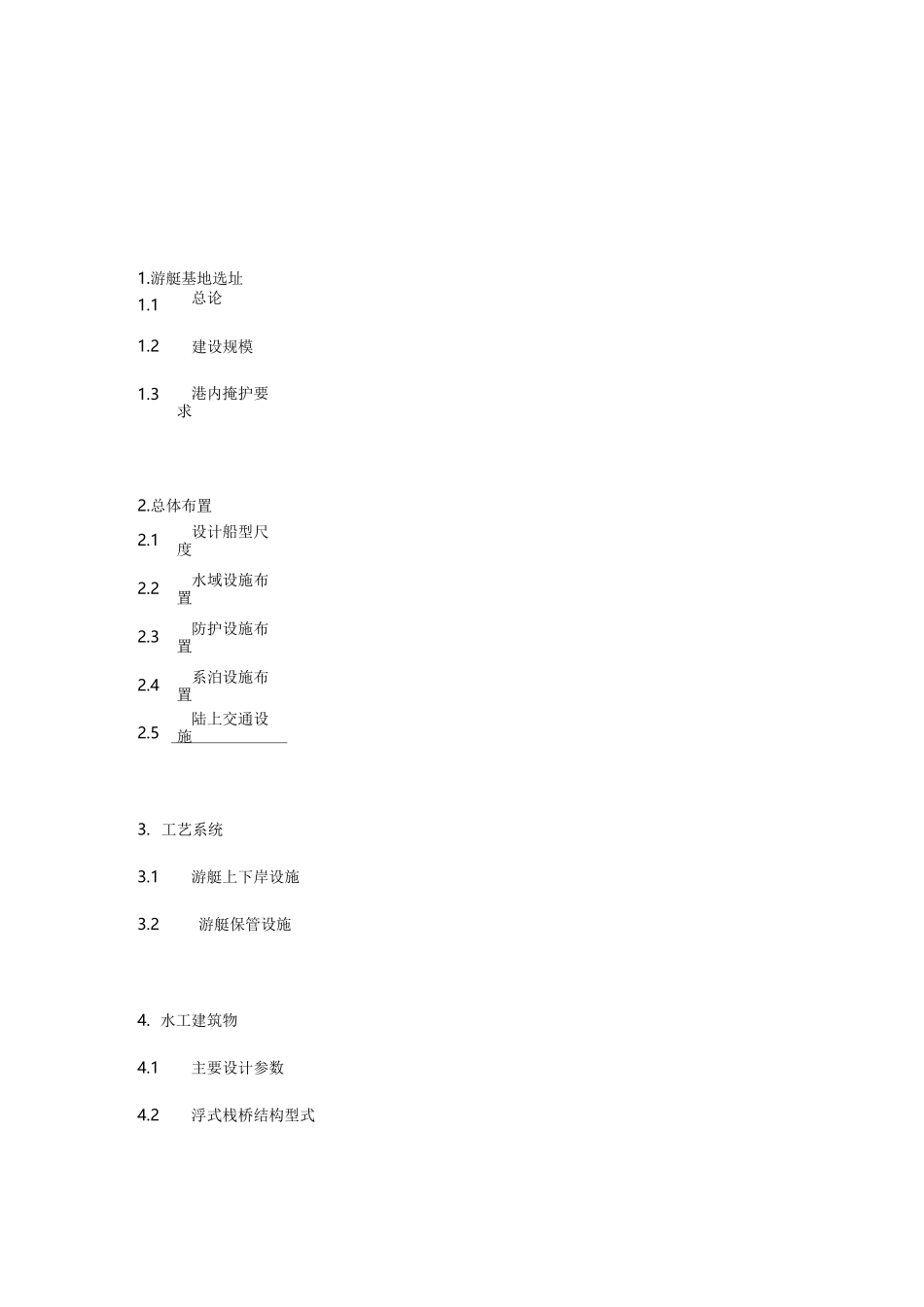

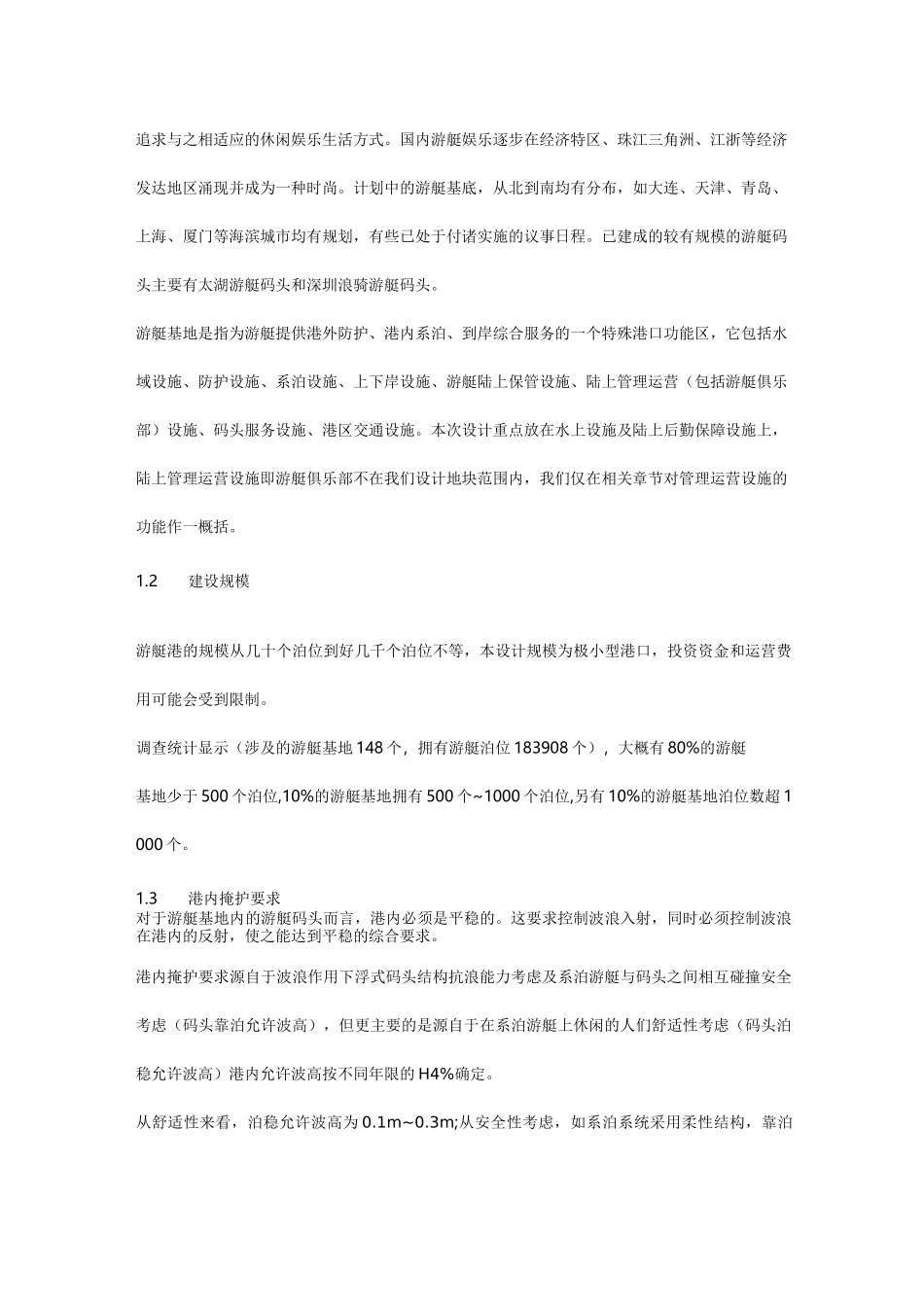

1.游艇基地选址1.1总论1.2建设规模1.3港内掩护要求2.总体布置2.1设计船型尺度2.2水域设施布置2.3防护设施布置2.4系泊设施布置2.5陆上交通设施3.工艺系统3.1游艇上下岸设施3.2游艇保管设施4.水工建筑物4.1主要设计参数4.2浮式栈桥结构型式¥3弹比8'9吿出09勰蜩9'9田能F9购V9W務£9WB乙9旳卧、曲询T9聊豳缆他•9虧哥卿乙0架轄?®鲫-£1.游艇基地选址1.1总论游艇娱乐是一种尊贵、高雅的海上休闲方式，它兴起于十八世纪英国，在二战后得到蓬勃发展。现代豪华游艇以其独特的集休闲与商务交流为一体的功能，已逐渐成为人们生活不可或缺的一部分。随着国内经济的不断发展，人们生活水平日益提高。人们在努力创造物质文明之余，也在不断地追求与之相适应的休闲娱乐生活方式。国内游艇娱乐逐步在经济特区、珠江三角洲、江浙等经济发达地区涌现并成为一种时尚。计划中的游艇基底，从北到南均有分布，如大连、天津、青岛、上海、厦门等海滨城市均有规划，有些已处于付诸实施的议事日程。已建成的较有规模的游艇码头主要有太湖游艇码头和深圳浪骑游艇码头。游艇基地是指为游艇提供港外防护、港内系泊、到岸综合服务的一个特殊港口功能区，它包括水域设施、防护设施、系泊设施、上下岸设施、游艇陆上保管设施、陆上管理运营（包括游艇俱乐部）设施、码头服务设施、港区交通设施。本次设计重点放在水上设施及陆上后勤保障设施上，陆上管理运营设施即游艇俱乐部不在我们设计地块范围内，我们仅在相关章节对管理运营设施的功能作一概括。1.2建设规模游艇港的规模从几十个泊位到好几千个泊位不等，本设计规模为极小型港口，投资资金和运营费用可能会受到限制。调查统计显示（涉及的游艇基地148个，拥有游艇泊位183908个），大概有80%的游艇基地少于500个泊位,10%的游艇基地拥有500个~1000个泊位,另有10%的游艇基地泊位数超1000个。1.3港内掩护要求对于游艇基地内的游艇码头而言，港内必须是平稳的。这要求控制波浪入射，同时必须控制波浪在港内的反射，使之能达到平稳的综合要求。港内掩护要求源自于波浪作用下浮式码头结构抗浪能力考虑及系泊游艇与码头之间相互碰撞安全考虑（码头靠泊允许波高），但更主要的是源自于在系泊游艇上休闲的人们舒适性考虑（码头泊稳允许波高）港内允许波高按不同年限的H4%确定。从舒适性来看，泊稳允许波高为0.1m~0.3m;从安全性考虑，如系泊系统采用柔性结构，靠泊¥3弹比允许波高为0・2m-0.6m；如系泊系统为刚性结构，则靠泊允许波高为0.3m~0.4m。综上所述，港内泊稳允许波高（2年一遇H4%）应在0.1m~0.3m之间（小型游艇取小值，大型游艇取大值）。港内靠泊允许波高（25年一遇H4%）应在0.3m~0.5m之间（柔性结构取小值，刚性结构取大值）当可能出现大于0.5m的波高时，应考虑采取特殊的结构措施以确保码头及停泊在码头上的游艇安全。2.总体布置2.1设计船型尺度游艇码头不同于其它类型的码头，在泊位平面布置、靠系泊方式、码头结构设计都有其自身的特殊性。对应的船型统计也不同于其它船种，从设计标准选取到进行数据分析，都应从满足游艇码头独特的设计要求出发。游艇通常指用于运动和休闲娱乐的船舶，其一般按推进装置的不同分为小舢板、机帆船和机动汽艇。本次设计主要基于收集到靠泊游艇码头的185艘汽艇，选取与码头设计紧密相关的技术参数（如船长、船宽、吃水等）进行统计分析。其中，对于技术标准不一致的参数（如吃水，分船舶内甲板吃水、船尾上倾/下倾吃水、外甲板上倾/下倾吃水等多种标准），出于设计代表性考虑，选取此类指标的最大值作为基础数据进行分析。主要参数统计标准：经对统计船型资料的分析，目前靠泊码头的游艇船长从2m~20m,各种尺寸都有，但船宽和吃水尺度的变化幅度较为缓慢，故以船长作为设计船型的分类标准。本次研究依据游艇船长以1m为一个档次进行划分。船型尺度参数选取船长、船宽、吃水及船舶干重进行统计分析，并计算保证率为85％的船型尺度推荐值，推荐游艇船型尺度见表2-2：船型总船长最人宽度吃水深（m）总重（Kg）702.81.52300CruiserT52.91+62600（机帆船）808.53.03.1L61.7290032009.03.21.836009.53.41.8410010.03.5L9670010.53.6...
