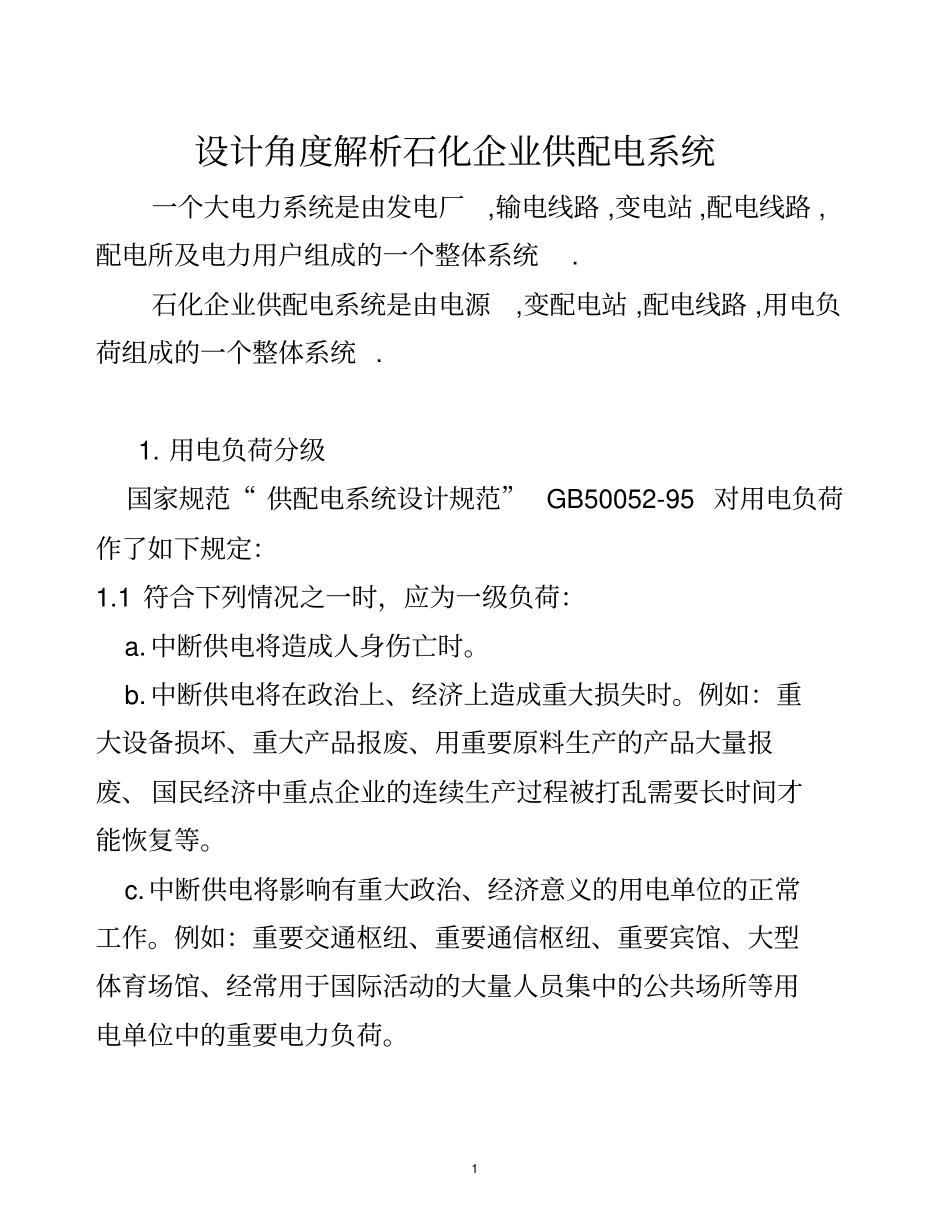

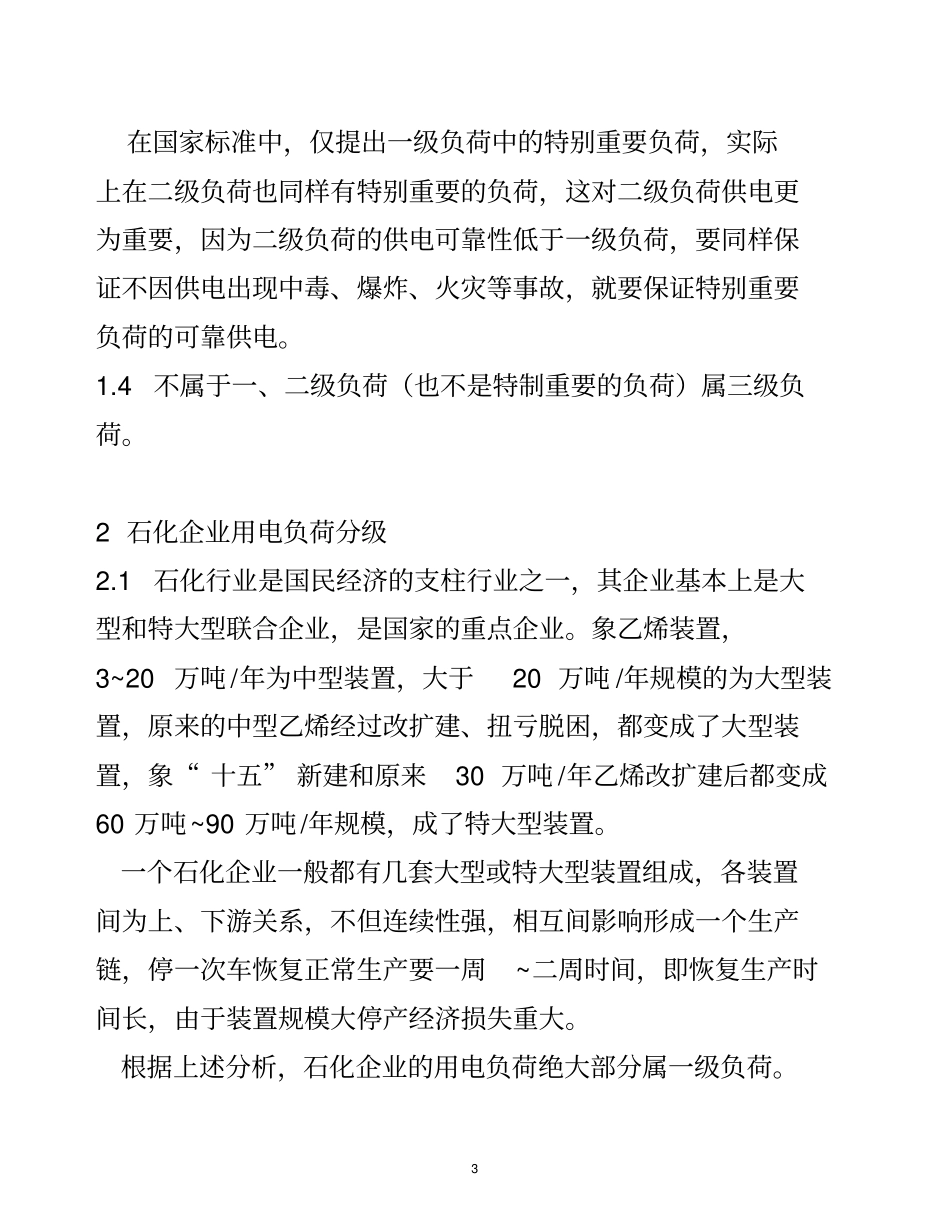

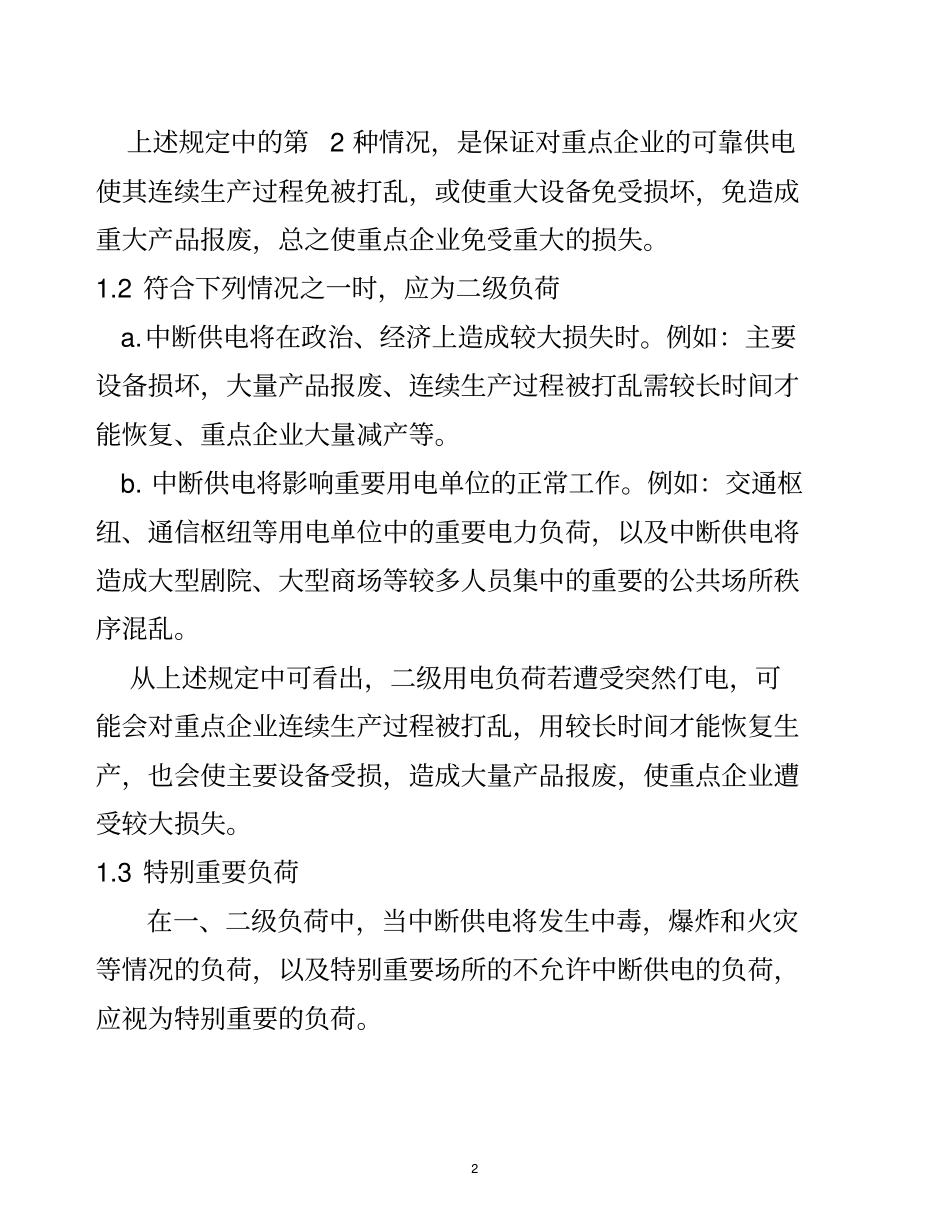

1设计角度解析石化企业供配电系统一个大电力系统是由发电厂,输电线路,变电站,配电线路,配电所及电力用户组成的一个整体系统.石化企业供配电系统是由电源,变配电站,配电线路,用电负荷组成的一个整体系统.1.用电负荷分级国家规范“供配电系统设计规范”GB50052-95对用电负荷作了如下规定：1.1符合下列情况之一时，应为一级负荷：a.中断供电将造成人身伤亡时。b.中断供电将在政治上、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。c.中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。2上述规定中的第2种情况，是保证对重点企业的可靠供电使其连续生产过程免被打乱，或使重大设备免受损坏，免造成重大产品报废，总之使重点企业免受重大的损失。1.2符合下列情况之一时，应为二级负荷a.中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏，大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。b.中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。从上述规定中可看出，二级用电负荷若遭受突然仃电，可能会对重点企业连续生产过程被打乱，用较长时间才能恢复生产，也会使主要设备受损，造成大量产品报废，使重点企业遭受较大损失。1.3特别重要负荷在一、二级负荷中，当中断供电将发生中毒，爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。3在国家标准中，仅提出一级负荷中的特别重要负荷，实际上在二级负荷也同样有特别重要的负荷，这对二级负荷供电更为重要，因为二级负荷的供电可靠性低于一级负荷，要同样保证不因供电出现中毒、爆炸、火灾等事故，就要保证特别重要负荷的可靠供电。1.4不属于一、二级负荷（也不是特制重要的负荷）属三级负荷。2石化企业用电负荷分级2.1石化行业是国民经济的支柱行业之一，其企业基本上是大型和特大型联合企业，是国家的重点企业。象乙烯装置，3~20万吨/年为中型装置，大于20万吨/年规模的为大型装置，原来的中型乙烯经过改扩建、扭亏脱困，都变成了大型装置，象“十五”新建和原来30万吨/年乙烯改扩建后都变成60万吨~90万吨/年规模，成了特大型装置。一个石化企业一般都有几套大型或特大型装置组成，各装置间为上、下游关系，不但连续性强，相互间影响形成一个生产链，停一次车恢复正常生产要一周~二周时间，即恢复生产时间长，由于装置规模大停产经济损失重大。根据上述分析，石化企业的用电负荷绝大部分属一级负荷。42.2特别重要用电负荷，在石化企业中特别典型，通常有以下几种：①中断供电时，将发生爆炸及有毒物质泄漏的相关负荷：a安全停车自动程序控制装置（仪表、继电器、程控器等）及其执行机构（某些进料阀、排料阀、排空阀等）以及配套的处理设施。b设备内有不能排放的爆炸危险物料，若其会发生局部聚合大量放热反应时，为避免危险后果所需的搅拌设施和中止剂投放设施或冷却水专用供应设备。c爆炸危险物料使用的大型压缩机和安全轴封及正压系统等的电气设备。②中断供电时，现场处理事故、抢救及撤离人员所必需的事故照明、通信系统、火灾报警设备、消防系统的用电负荷等。③工艺控制的DCS、FCS电气微机保护，信息管理系统的用电负荷。以上所述的特别重要用电负荷，对供电的要求也是有差别的。3不同等级用电负荷对供电要求3.1一级用电负荷的供电要求51）一级用电负荷的供电电源应由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。换句话说：一级用电负荷必须有两个电源供电，而且这两个电源不能同时中止供电。在老的“供电系统设计规范中”，一级用电负荷需由两个独立电源供电，其“独立”的概念是指这两个电源在地理位置上不在同一地方，并且电气上没有联系。...
