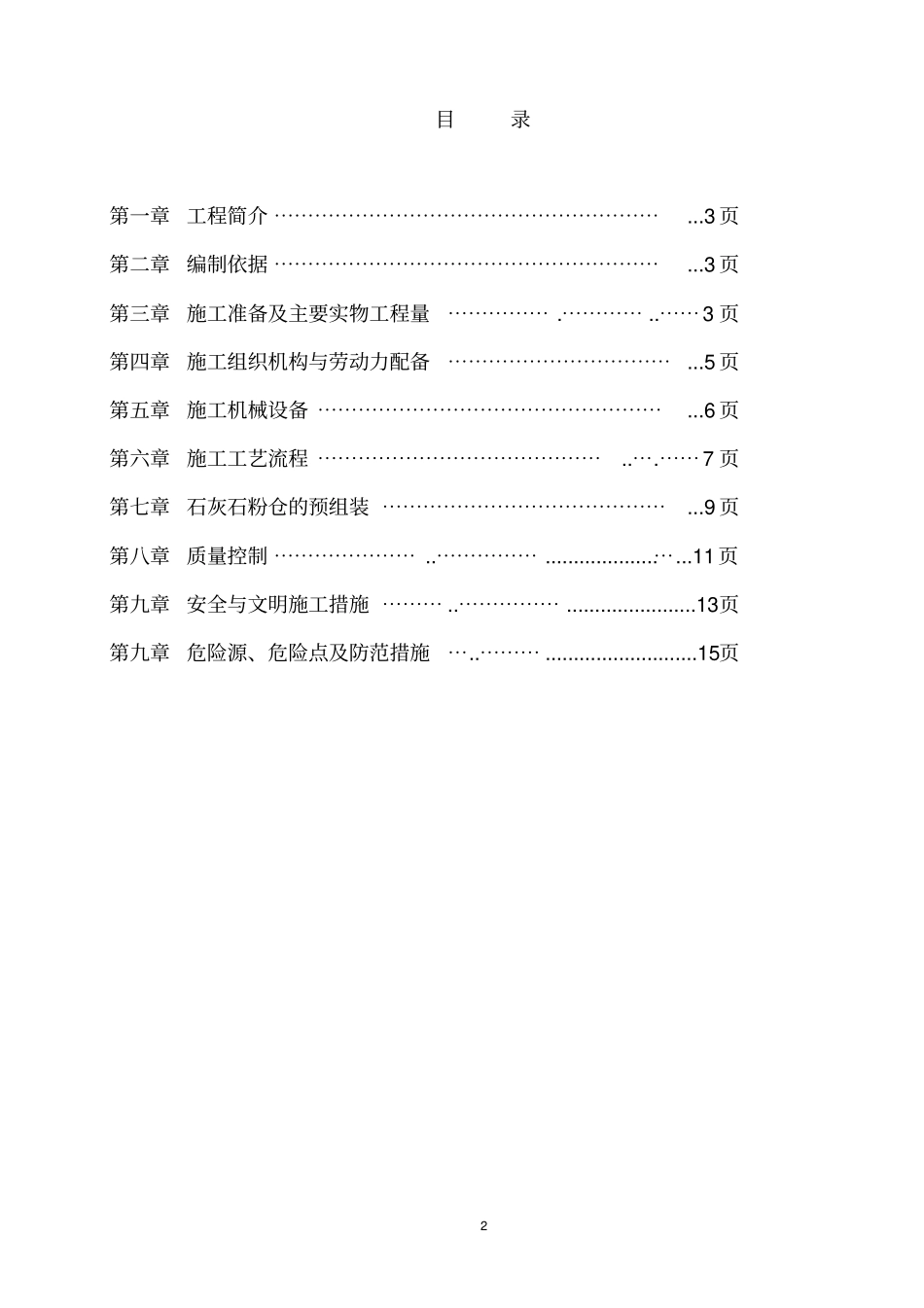

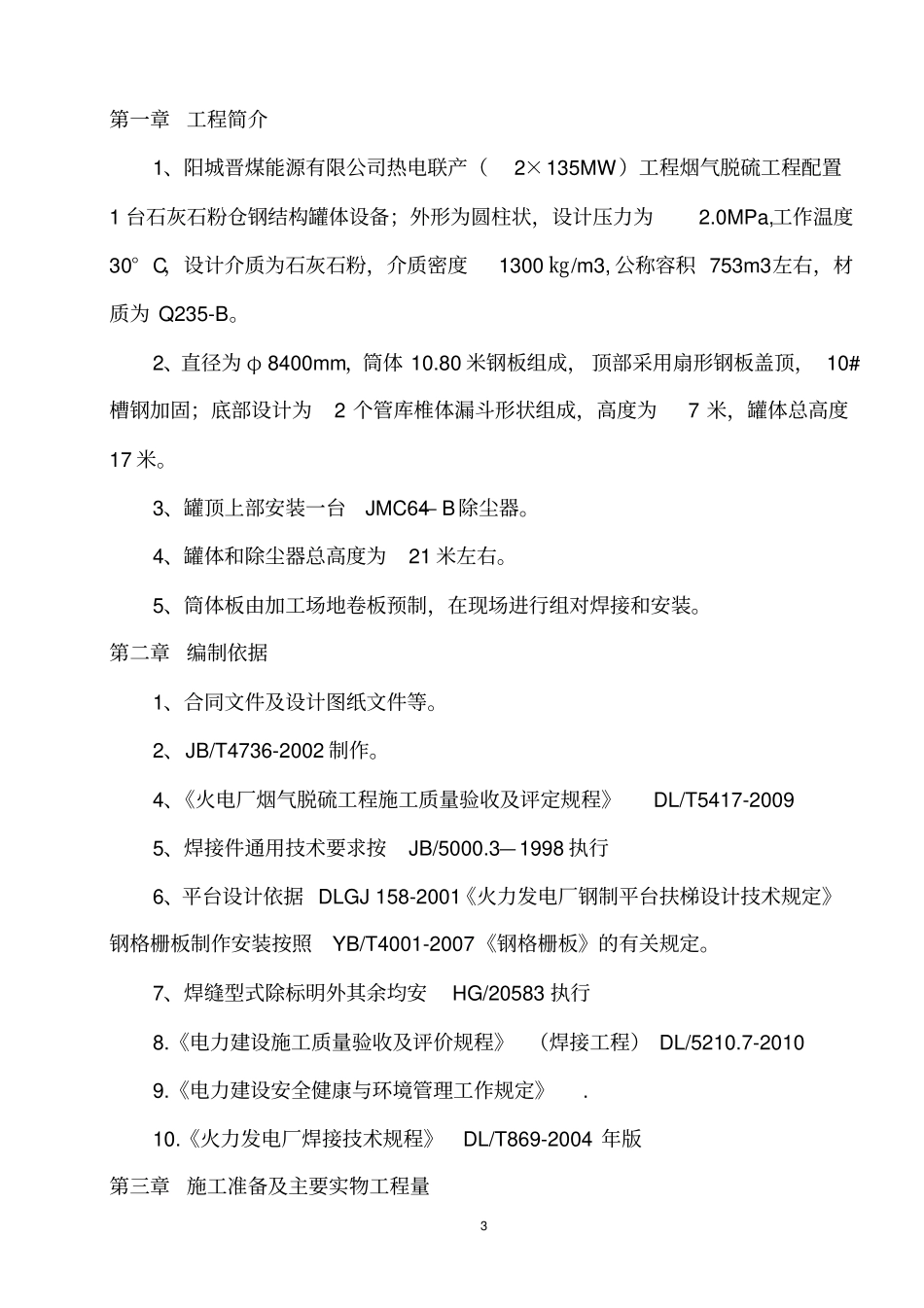

1阳城晋煤能源有限公司2x135MW煤矸石综合利用热电厂脱硫脱硝工程石灰石粉仓制作安装措施方案编写：审核：批准：日期：______年__月__日河南省大成建设工程有限公司阳城晋煤能源有限公司脱硫脱硝工程项目部二0一四年十一月2目录第一章工程简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...3页第二章编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...3页第三章施工准备及主要实物工程量⋯⋯⋯⋯⋯.⋯⋯⋯⋯..⋯⋯3页第四章施工组织机构与劳动力配备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...5页第五章施工机械设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...6页第六章施工工艺流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯.⋯⋯7页第七章石灰石粉仓的预组装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...9页第八章质量控制⋯⋯⋯⋯⋯⋯⋯..⋯⋯⋯⋯⋯....................⋯...11页第九章安全与文明施工措施⋯⋯⋯..⋯⋯⋯⋯⋯.......................13页第九章危险源、危险点及防范措施⋯..⋯⋯⋯...........................15页3第一章工程简介1、阳城晋煤能源有限公司热电联产（2×135MW）工程烟气脱硫工程配置1台石灰石粉仓钢结构罐体设备；外形为圆柱状，设计压力为2.0MPa,工作温度30°C，设计介质为石灰石粉，介质密度1300㎏/m3,公称容积753m3左右，材质为Q235-B。2、直径为φ8400mm，筒体10.80米钢板组成，顶部采用扇形钢板盖顶，10#槽钢加固；底部设计为2个管库椎体漏斗形状组成，高度为7米，罐体总高度17米。3、罐顶上部安装一台JMC64—B除尘器。4、罐体和除尘器总高度为21米左右。5、筒体板由加工场地卷板预制，在现场进行组对焊接和安装。第二章编制依据1、合同文件及设计图纸文件等。2、JB/T4736-2002制作。4、《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-20095、焊接件通用技术要求按JB/5000.3—1998执行6、平台设计依据DLGJ158-2001《火力发电厂钢制平台扶梯设计技术规定》钢格栅板制作安装按照YB/T4001-2007《钢格栅板》的有关规定。7、焊缝型式除标明外其余均安HG/20583执行8.《电力建设施工质量验收及评价规程》（焊接工程）DL/5210.7-20109.《电力建设安全健康与环境管理工作规定》.10.《火力发电厂焊接技术规程》DL/T869-2004年版第三章施工准备及主要实物工程量41、施工应具备的条件1）劳动力、材料设备已到现场满足开工条件2）所有的技术资料（施工图纸、控制点、审批过的施工组织设计）准备齐全3）基础验收符合设计标准要求。a基础中心位置与设计坐标偏移不大于10mm。b周边水平度：沿周边每隔3m测量1点，任意相邻两点高度差不大于10mm；直径方向上两点高度差不大于10mm。c中心凸起坡度一般为1.5%。d基础表面不得有裂纹。e基础表面应按坐标划出四等分线，做出明显的标记。f对基础进行检查，检查基础的浇灌质量、基础的位置、标志和外形尺寸，应符合图纸、规范要求，并作好记录。g以标准柱为基准，划出基础中心线，标出中心点，并用墨线清楚的标记出来。h检查基础预埋件的中心偏差、表面平整度、表面标高值，其应符合规范要求，同时用水平仪记录每块预埋件的表面标高值。i在基础上清晰地标出底板环形梁的就位位置及0°、90°、180°270°方位。4）“三通一平”条件基础具备2、主要实物工程量1）石灰石粉仓，共分筒体安装、顶盖安装、漏斗安装、粉仓座安装、下料管安装、除尘器安装以及平台扶梯焊接安装七部分。52）石灰石粉仓筒体安装工作量约53.69吨；其中筒体22.66吨，顶盖6.4吨，漏斗9.91吨，粉仓座8.69吨，爬梯栏杆1.36吨以及其它附属设施等。第四章施工组织机构与劳动力配备1、劳动力计划安排由于本工程时间紧，任务重，作业面较窄，必须科学地调配人力资源，避免工程滞后、造成不应有的损失，因此；根据本工程特点拟投入以下专业施工人员；人力计划表序号工种名称单位数量备注1电焊工人15持证2管道工人83钣金工人125普工人256管理人员人87机修工人28维修电工人22、施工组织机构6第五章施工机械设备计划用于本工程的施工机械设备序号设备名称规格型号单位数量备注1逆变焊机ZX7-400ST3400A台52逆变焊机ZX7-400ST3350A台63角磨机个204砂轮切割机台25电焊条保温筒W-3台186远红线烘干箱YGC...
