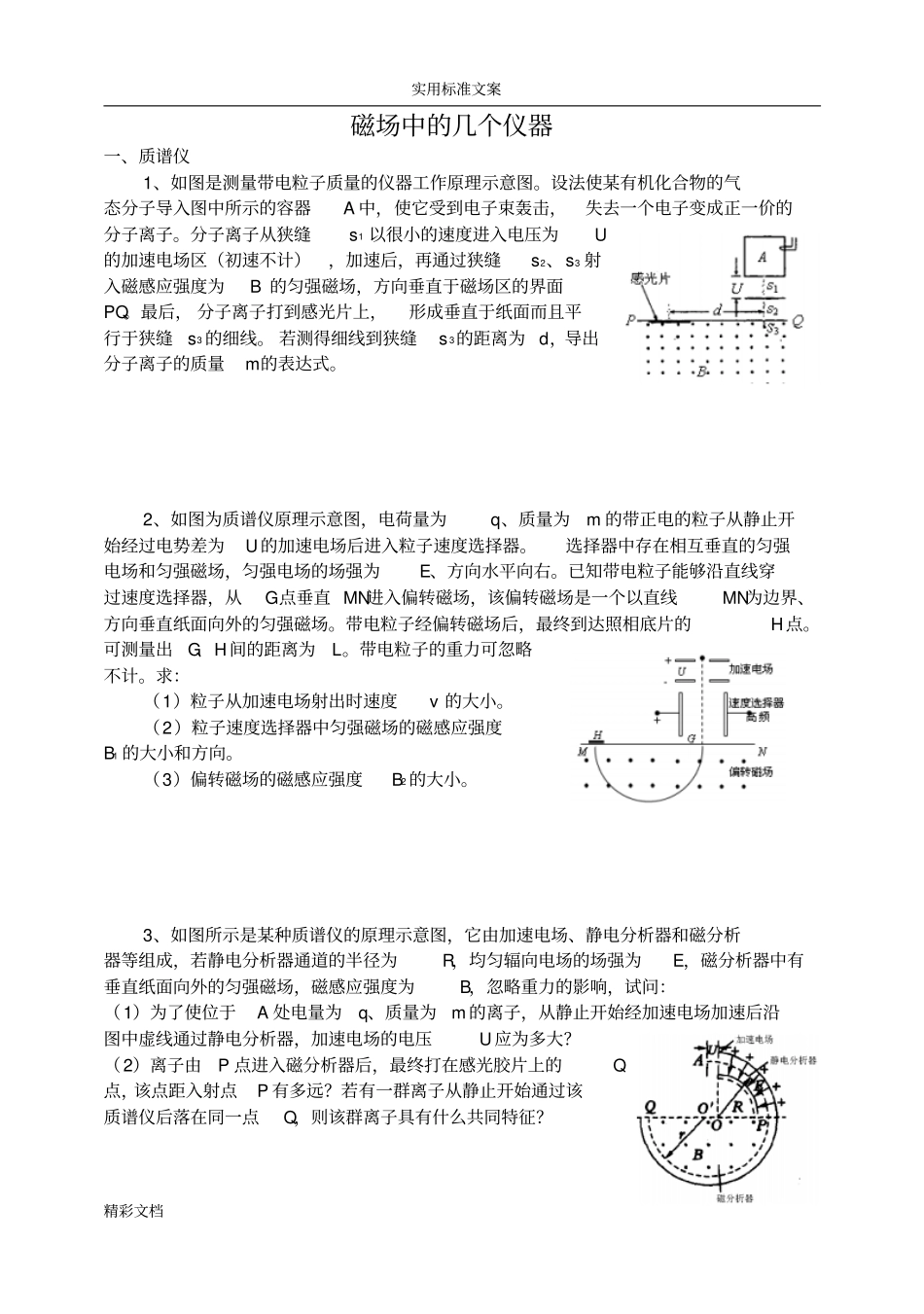

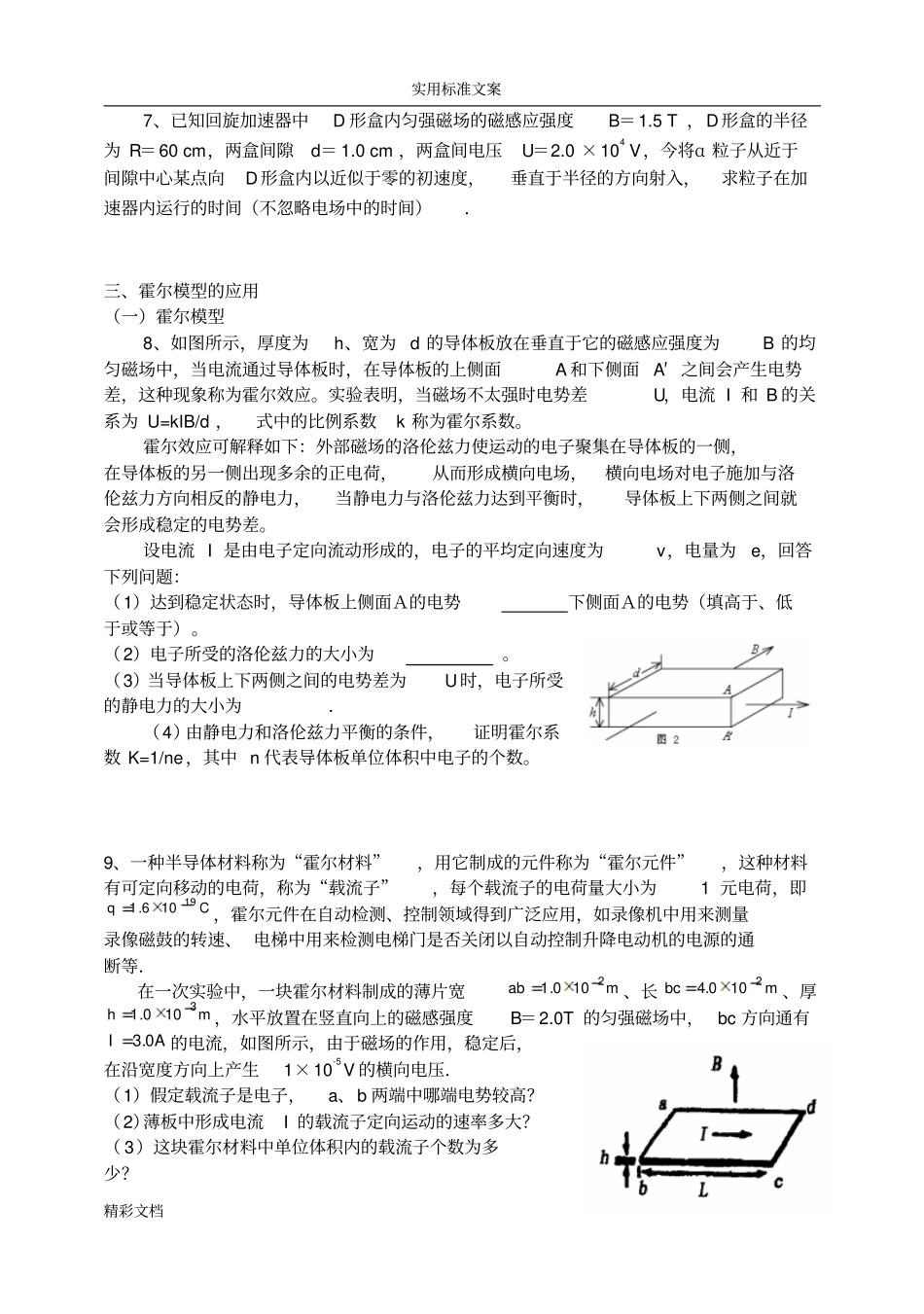

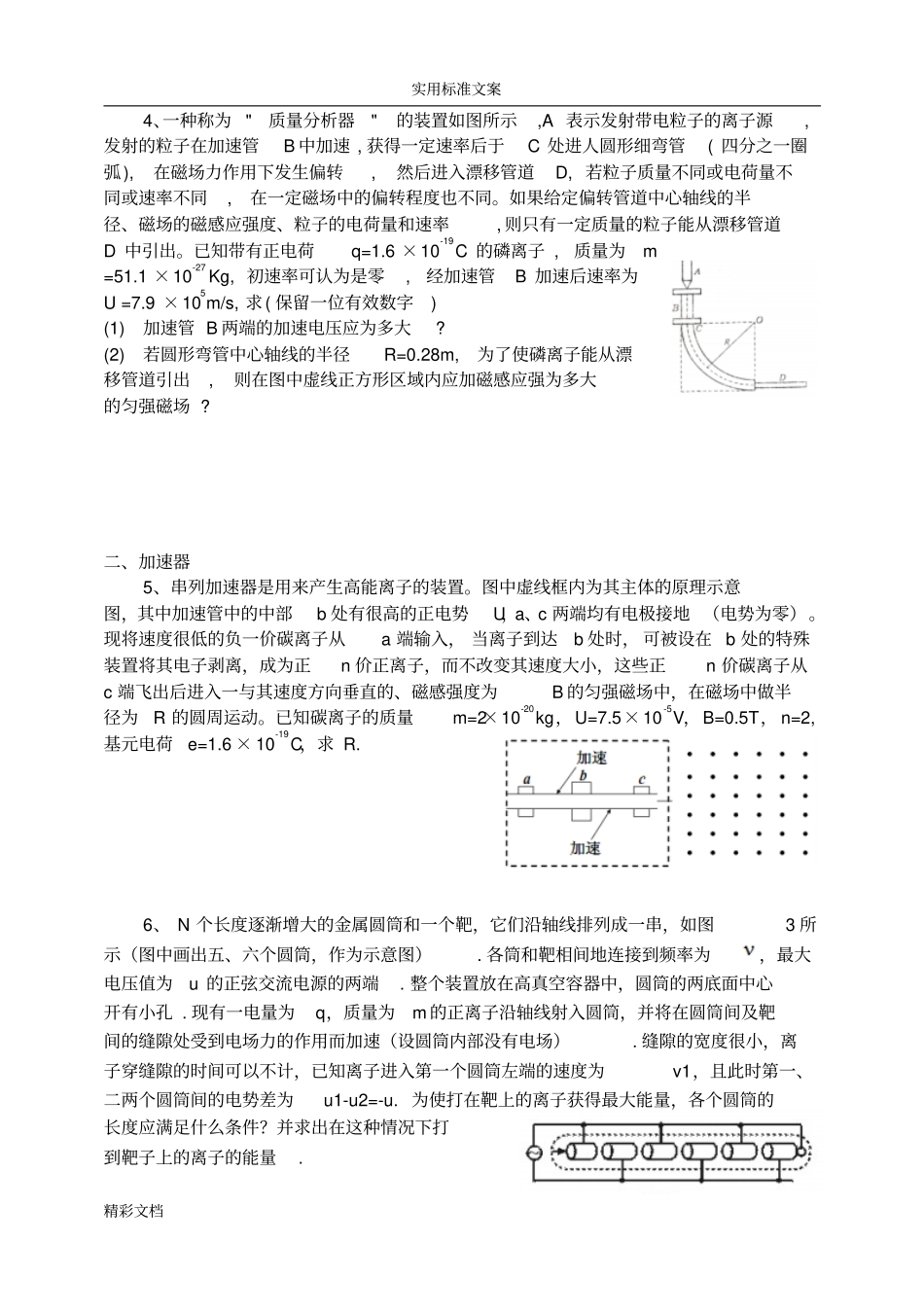

实用标准文案精彩文档磁场中的几个仪器一、质谱仪1、如图是测量带电粒子质量的仪器工作原理示意图。设法使某有机化合物的气态分子导入图中所示的容器A中，使它受到电子束轰击，失去一个电子变成正一价的分子离子。分子离子从狭缝s1以很小的速度进入电压为U的加速电场区（初速不计），加速后，再通过狭缝s2、s3射入磁感应强度为B的匀强磁场，方向垂直于磁场区的界面PQ。最后，分子离子打到感光片上，形成垂直于纸面而且平行于狭缝s3的细线。若测得细线到狭缝s3的距离为d，导出分子离子的质量m的表达式。2、如图为质谱仪原理示意图，电荷量为q、质量为m的带正电的粒子从静止开始经过电势差为U的加速电场后进入粒子速度选择器。选择器中存在相互垂直的匀强电场和匀强磁场，匀强电场的场强为E、方向水平向右。已知带电粒子能够沿直线穿过速度选择器，从G点垂直MN进入偏转磁场，该偏转磁场是一个以直线MN为边界、方向垂直纸面向外的匀强磁场。带电粒子经偏转磁场后，最终到达照相底片的H点。可测量出G、H间的距离为L。带电粒子的重力可忽略不计。求：（1）粒子从加速电场射出时速度v的大小。（2）粒子速度选择器中匀强磁场的磁感应强度B1的大小和方向。（3）偏转磁场的磁感应强度B2的大小。3、如图所示是某种质谱仪的原理示意图，它由加速电场、静电分析器和磁分析器等组成，若静电分析器通道的半径为R，均匀辐向电场的场强为E，磁分析器中有垂直纸面向外的匀强磁场，磁感应强度为B，忽略重力的影响，试问：（1）为了使位于A处电量为q、质量为m的离子，从静止开始经加速电场加速后沿图中虚线通过静电分析器，加速电场的电压U应为多大？（2）离子由P点进入磁分析器后，最终打在感光胶片上的Q点，该点距入射点P有多远？若有一群离子从静止开始通过该质谱仪后落在同一点Q，则该群离子具有什么共同特征？实用标准文案精彩文档4、一种称为"质量分析器"的装置如图所示,A表示发射带电粒子的离子源,发射的粒子在加速管B中加速,获得一定速率后于C处进人圆形细弯管(四分之一圈弧),在磁场力作用下发生偏转,然后进入漂移管道D,若粒子质量不同或电荷量不同或速率不同,在一定磁场中的偏转程度也不同。如果给定偏转管道中心轴线的半径、磁场的磁感应强度、粒子的电荷量和速率,则只有一定质量的粒子能从漂移管道D中引出。已知带有正电荷q=1.6×10-19C的磷离子,质量为m=51.1×10-27Kg,初速率可认为是零,经加速管B加速后速率为U=7.9×105m/s,求(保留一位有效数字)(1)加速管B两端的加速电压应为多大?(2)若圆形弯管中心轴线的半径R=0.28m,为了使磷离子能从漂移管道引出,则在图中虚线正方形区域内应加磁感应强为多大的匀强磁场?二、加速器5、串列加速器是用来产生高能离子的装置。图中虚线框内为其主体的原理示意图，其中加速管中的中部b处有很高的正电势U，a、c两端均有电极接地（电势为零）。现将速度很低的负一价碳离子从a端输入，当离子到达b处时，可被设在b处的特殊装置将其电子剥离，成为正n价正离子，而不改变其速度大小，这些正n价碳离子从c端飞出后进入一与其速度方向垂直的、磁感强度为B的匀强磁场中，在磁场中做半径为R的圆周运动。已知碳离子的质量m=2×10-20kg，U=7.5×10-5V，B=0.5T，n=2,基元电荷e=1.6×10-19C，求R.6、N个长度逐渐增大的金属圆筒和一个靶，它们沿轴线排列成一串，如图3所示（图中画出五、六个圆筒，作为示意图）.各筒和靶相间地连接到频率为，最大电压值为u的正弦交流电源的两端.整个装置放在高真空容器中，圆筒的两底面中心开有小孔.现有一电量为q，质量为m的正离子沿轴线射入圆筒，并将在圆筒间及靶间的缝隙处受到电场力的作用而加速（设圆筒内部没有电场）.缝隙的宽度很小，离子穿缝隙的时间可以不计，已知离子进入第一个圆筒左端的速度为v1，且此时第一、二两个圆筒间的电势差为u1-u2=-u.为使打在靶上的离子获得最大能量，各个圆筒的长度应满足什么条件？并求出在这种情况下打到靶子上的离子的能量.实用标准文案精彩文档7、已知回旋加速器中D形盒内匀强磁场的磁感应强度B＝1.5T，D形盒的半径为R＝60cm，两盒间隙d＝1.0cm，两盒间电压U＝2.0×104V，今将α粒子从近于间隙...
