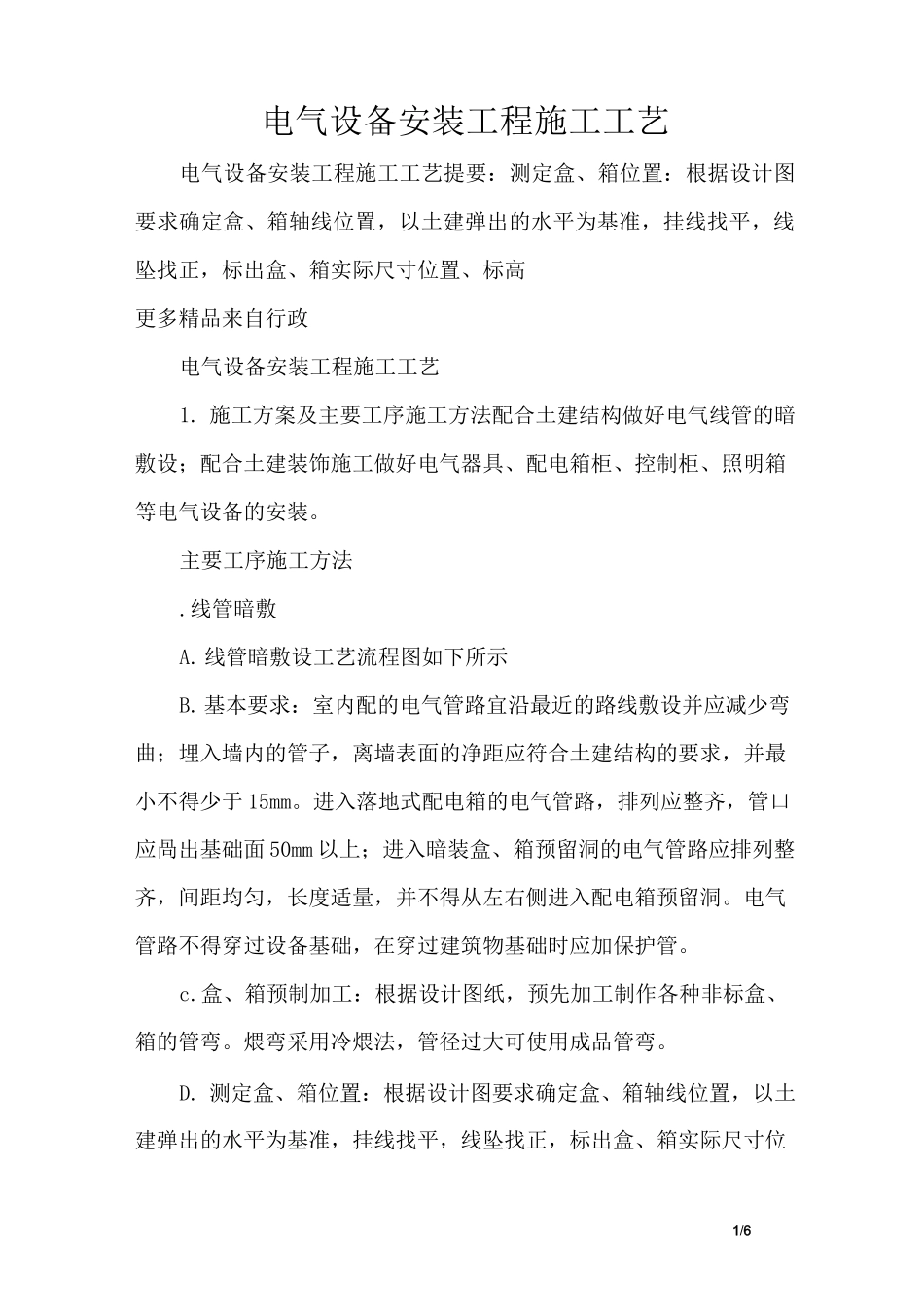

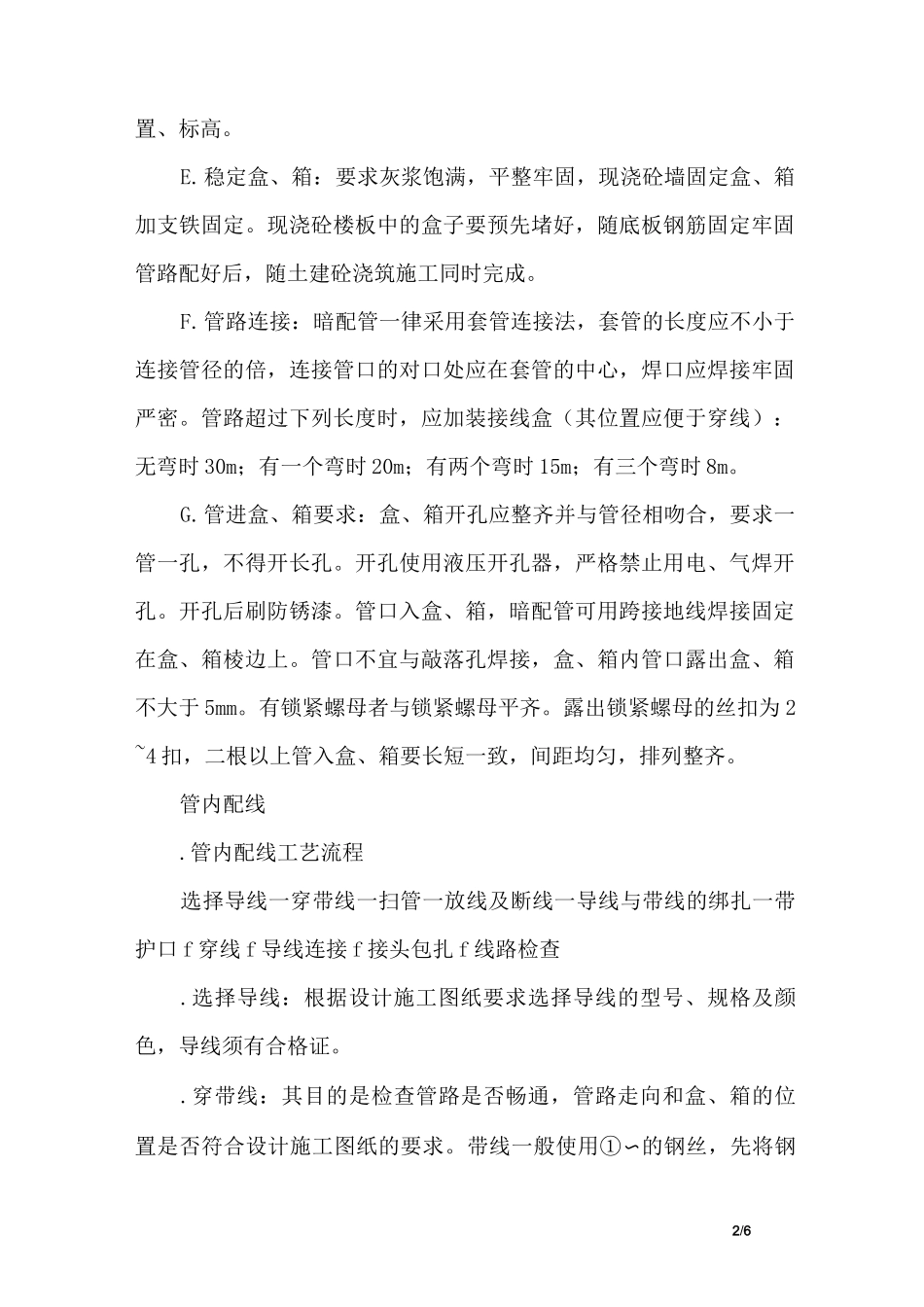

1/6电气设备安装工程施工工艺电气设备安装工程施工工艺提要：测定盒、箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置、标高更多精品来自行政电气设备安装工程施工工艺1.施工方案及主要工序施工方法配合土建结构做好电气线管的暗敷设；配合土建装饰施工做好电气器具、配电箱柜、控制柜、照明箱等电气设备的安装。主要工序施工方法.线管暗敷A.线管暗敷设工艺流程图如下所示B.基本要求：室内配的电气管路宜沿最近的路线敷设并应减少弯曲；埋入墙内的管子，离墙表面的净距应符合土建结构的要求，并最小不得少于15mm。进入落地式配电箱的电气管路，排列应整齐，管口应咼出基础面50mm以上；进入暗装盒、箱预留洞的电气管路应排列整齐，间距均匀，长度适量，并不得从左右侧进入配电箱预留洞。电气管路不得穿过设备基础，在穿过建筑物基础时应加保护管。c.盒、箱预制加工：根据设计图纸，预先加工制作各种非标盒、箱的管弯。煨弯采用冷煨法，管径过大可使用成品管弯。D.测定盒、箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位2/6置、标高。E.稳定盒、箱：要求灰浆饱满，平整牢固，现浇砼墙固定盒、箱加支铁固定。现浇砼楼板中的盒子要预先堵好，随底板钢筋固定牢固管路配好后，随土建砼浇筑施工同时完成。F.管路连接：暗配管一律采用套管连接法，套管的长度应不小于连接管径的倍，连接管口的对口处应在套管的中心，焊口应焊接牢固严密。管路超过下列长度时，应加装接线盒（其位置应便于穿线）：无弯时30m；有一个弯时20m；有两个弯时15m；有三个弯时8m。G.管进盒、箱要求：盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。开孔使用液压开孔器，严格禁止用电、气焊开孔。开孔后刷防锈漆。管口入盒、箱，暗配管可用跨接地线焊接固定在盒、箱棱边上。管口不宜与敲落孔焊接，盒、箱内管口露出盒、箱不大于5mm。有锁紧螺母者与锁紧螺母平齐。露出锁紧螺母的丝扣为2~4扣，二根以上管入盒、箱要长短一致，间距均匀，排列整齐。管内配线.管内配线工艺流程选择导线一穿带线一扫管一放线及断线一导线与带线的绑扎一带护口f穿线f导线连接f接头包扎f线路检查.选择导线：根据设计施工图纸要求选择导线的型号、规格及颜色，导线须有合格证。.穿带线：其目的是检查管路是否畅通，管路走向和盒、箱的位置是否符合设计施工图纸的要求。带线一般使用①〜的钢丝，先将钢3/6丝的一端弯成不封口的圆圈。带线穿过管路后，两端均应留有100~150mm的余量。.清扫管路：若管路中有灰尘，泥水等杂物时，可将布条的两端牢固的绑扎在带线中间部位，二人来回拉动带线，将管内杂物带出管路。.放线及断线：将型号、规格、颜色、数量及长度都符合要求的导线置于放线架上放线，保证导线顺直。导线二端的余量为：接线盒、开关盒、插座盒及灯头盒内的预留长度为200mm,配电箱为其周长的1/2。.导线与带线的绑扎：当导线根据数较少时，可将导线前端的绝缘线层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或截面面积较大时，可将导线前端的绝缘层削去然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。.管内穿线：钢管在穿线前，应首先检查各管口的护口是否齐全，如有遗漏或破损均应补齐或更换。穿线时应二人配合，协调一致，一拉一送。穿过变形缝处，补偿装置应活动自如，导线应留有一定余度。穿入管内的绝缘导线不准有接头、拧花、死弯。导线外径总截面不应超过管内面积的40%。.导线连接：导线连接的基本要求为：导线接头不应增加电阻值；受力导线不能降低原机械强度；不能降低原绝缘强度。连接方法：（铜芯绝缘导线）先削掉绝缘层，去掉氧化膜再进行连接，而后加焊4/6（涮锡），包缠绝缘层。一般常用的连接方法有：执接线盒内连接、接线端子压接、导线与针孔式线桩连接。.导线包扎：首先用塑料绝缘带从导线接头处始端的完好绝缘开始，缠绕1~2个绝缘带幅宽度，再以半幅宽度重叠进行缠绕，在包扎的...
