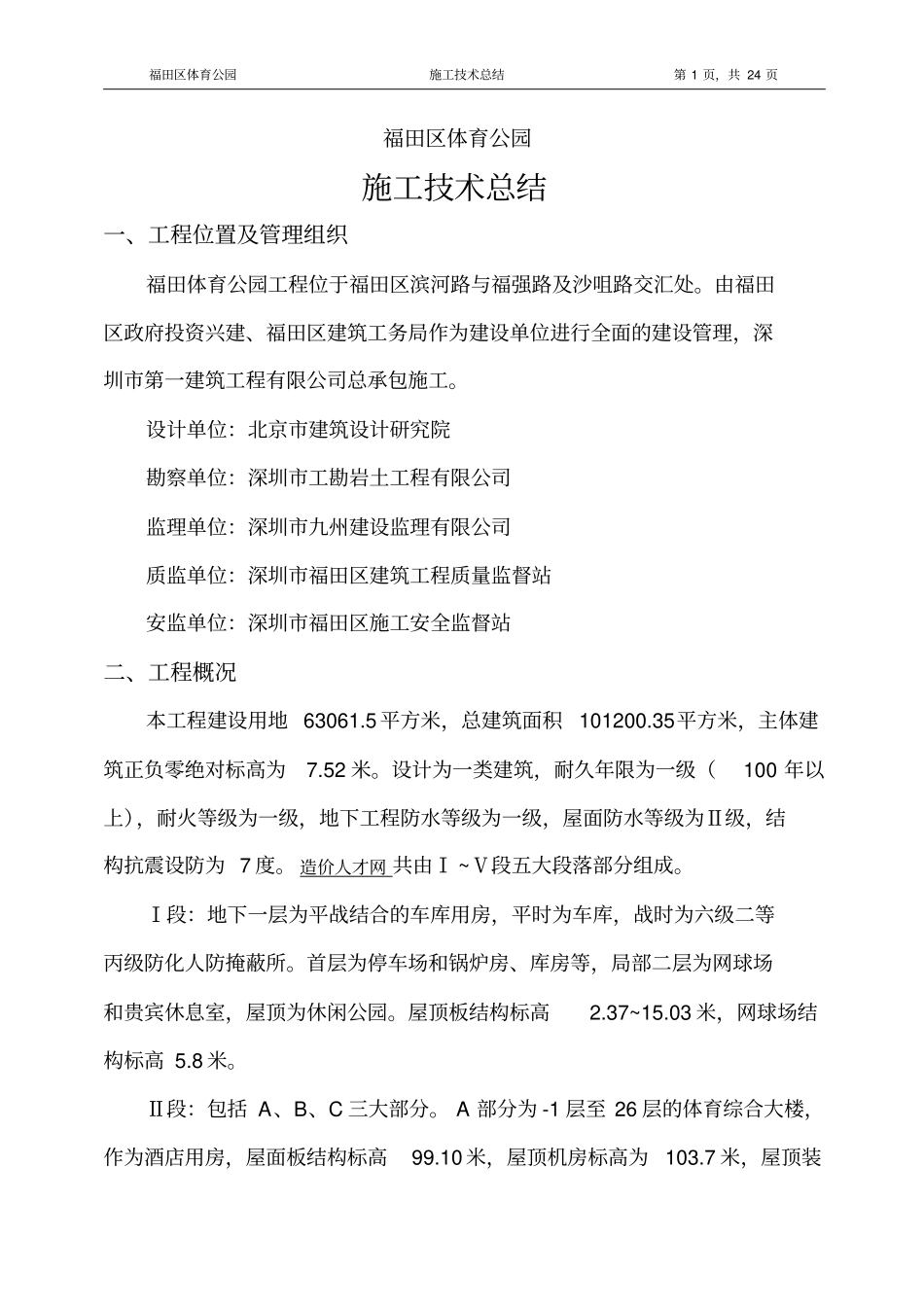

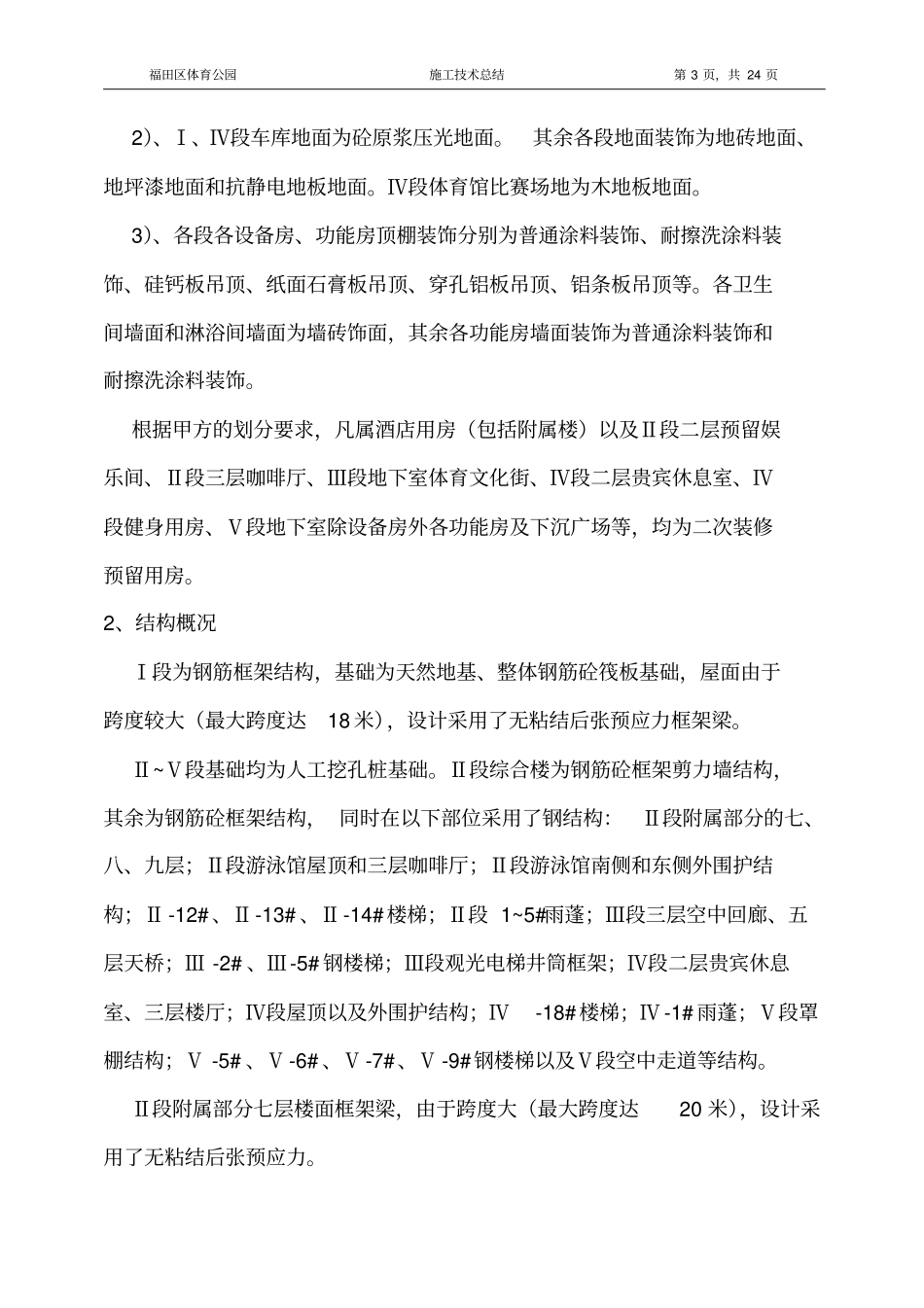

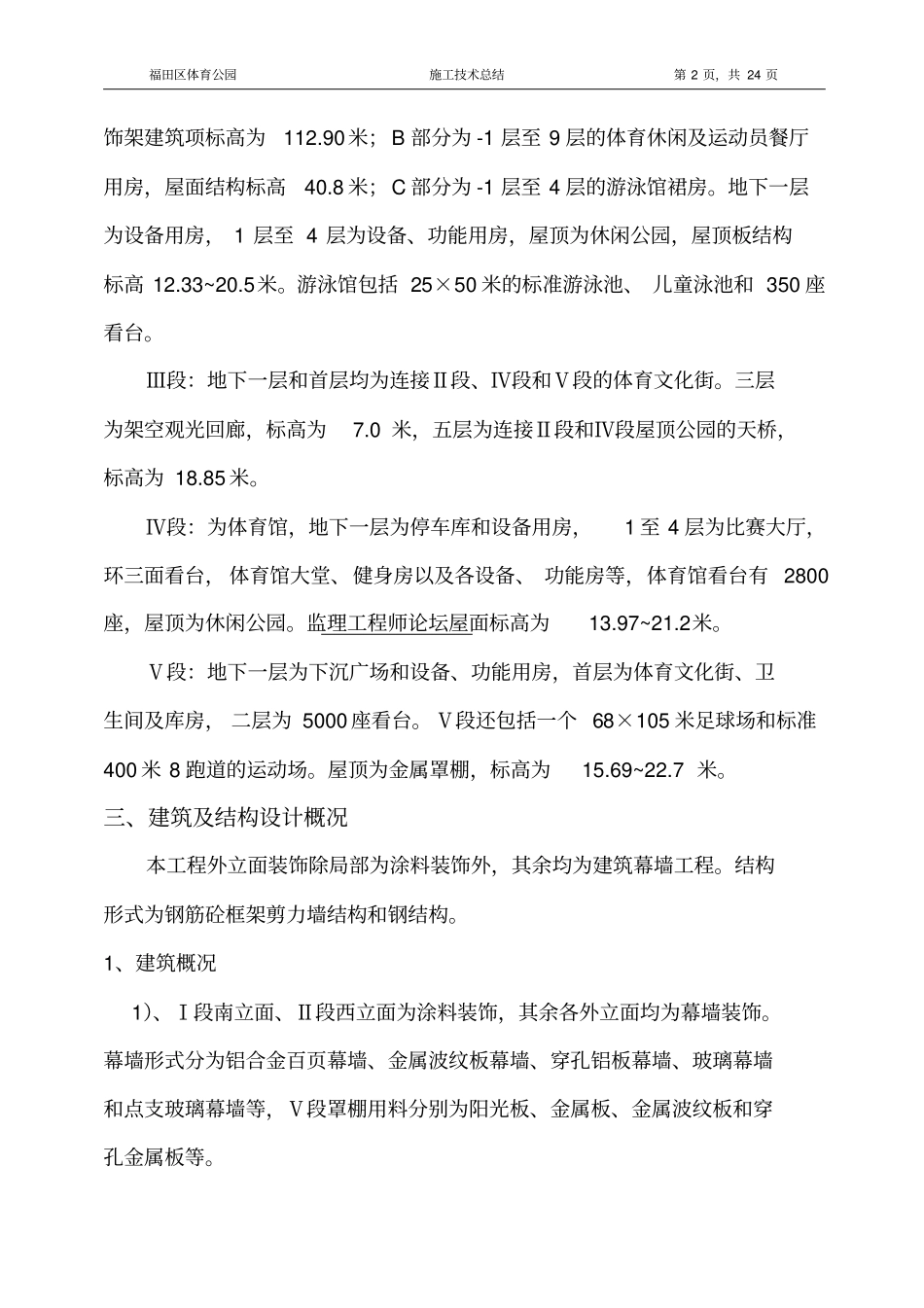

福田区体育公园施工技术总结第1页，共24页福田区体育公园施工技术总结一、工程位置及管理组织福田体育公园工程位于福田区滨河路与福强路及沙咀路交汇处。由福田区政府投资兴建、福田区建筑工务局作为建设单位进行全面的建设管理，深圳市第一建筑工程有限公司总承包施工。设计单位：北京市建筑设计研究院勘察单位：深圳市工勘岩土工程有限公司监理单位：深圳市九州建设监理有限公司质监单位：深圳市福田区建筑工程质量监督站安监单位：深圳市福田区施工安全监督站二、工程概况本工程建设用地63061.5平方米，总建筑面积101200.35平方米，主体建筑正负零绝对标高为7.52米。设计为一类建筑，耐久年限为一级（100年以上），耐火等级为一级，地下工程防水等级为一级，屋面防水等级为Ⅱ级，结构抗震设防为7度。造价人才网共由Ⅰ~Ⅴ段五大段落部分组成。Ⅰ段：地下一层为平战结合的车库用房，平时为车库，战时为六级二等丙级防化人防掩蔽所。首层为停车场和锅炉房、库房等，局部二层为网球场和贵宾休息室，屋顶为休闲公园。屋顶板结构标高2.37~15.03米，网球场结构标高5.8米。Ⅱ段：包括A、B、C三大部分。A部分为-1层至26层的体育综合大楼，作为酒店用房，屋面板结构标高99.10米，屋顶机房标高为103.7米，屋顶装福田区体育公园施工技术总结第2页，共24页饰架建筑项标高为112.90米；B部分为-1层至9层的体育休闲及运动员餐厅用房，屋面结构标高40.8米；C部分为-1层至4层的游泳馆裙房。地下一层为设备用房，1层至4层为设备、功能用房，屋顶为休闲公园，屋顶板结构标高12.33~20.5米。游泳馆包括25×50米的标准游泳池、儿童泳池和350座看台。Ⅲ段：地下一层和首层均为连接Ⅱ段、Ⅳ段和Ⅴ段的体育文化街。三层为架空观光回廊，标高为7.0米，五层为连接Ⅱ段和Ⅳ段屋顶公园的天桥，标高为18.85米。Ⅳ段：为体育馆，地下一层为停车库和设备用房，1至4层为比赛大厅，环三面看台，体育馆大堂、健身房以及各设备、功能房等，体育馆看台有2800座，屋顶为休闲公园。监理工程师论坛屋面标高为13.97~21.2米。Ⅴ段：地下一层为下沉广场和设备、功能用房，首层为体育文化街、卫生间及库房，二层为5000座看台。Ⅴ段还包括一个68×105米足球场和标准400米8跑道的运动场。屋顶为金属罩棚，标高为15.69~22.7米。三、建筑及结构设计概况本工程外立面装饰除局部为涂料装饰外，其余均为建筑幕墙工程。结构形式为钢筋砼框架剪力墙结构和钢结构。1、建筑概况1）、Ⅰ段南立面、Ⅱ段西立面为涂料装饰，其余各外立面均为幕墙装饰。幕墙形式分为铝合金百页幕墙、金属波纹板幕墙、穿孔铝板幕墙、玻璃幕墙和点支玻璃幕墙等，Ⅴ段罩棚用料分别为阳光板、金属板、金属波纹板和穿孔金属板等。福田区体育公园施工技术总结第3页，共24页2）、Ⅰ、Ⅳ段车库地面为砼原浆压光地面。其余各段地面装饰为地砖地面、地坪漆地面和抗静电地板地面。Ⅳ段体育馆比赛场地为木地板地面。3）、各段各设备房、功能房顶棚装饰分别为普通涂料装饰、耐擦洗涂料装饰、硅钙板吊顶、纸面石膏板吊顶、穿孔铝板吊顶、铝条板吊顶等。各卫生间墙面和淋浴间墙面为墙砖饰面，其余各功能房墙面装饰为普通涂料装饰和耐擦洗涂料装饰。根据甲方的划分要求，凡属酒店用房（包括附属楼）以及Ⅱ段二层预留娱乐间、Ⅱ段三层咖啡厅、Ⅲ段地下室体育文化街、Ⅳ段二层贵宾休息室、Ⅳ段健身用房、Ⅴ段地下室除设备房外各功能房及下沉广场等，均为二次装修预留用房。2、结构概况Ⅰ段为钢筋框架结构，基础为天然地基、整体钢筋砼筏板基础，屋面由于跨度较大（最大跨度达18米），设计采用了无粘结后张预应力框架梁。Ⅱ~Ⅴ段基础均为人工挖孔桩基础。Ⅱ段综合楼为钢筋砼框架剪力墙结构，其余为钢筋砼框架结构，同时在以下部位采用了钢结构：Ⅱ段附属部分的七、八、九层；Ⅱ段游泳馆屋顶和三层咖啡厅；Ⅱ段游泳馆南侧和东侧外围护结构；Ⅱ-12#、Ⅱ-13#、Ⅱ-14#楼梯；Ⅱ段1~5#雨蓬；Ⅲ段三层空中回廊、五层天桥；Ⅲ-2#、Ⅲ-5#钢楼梯；Ⅲ段观光电梯井筒框架；Ⅳ段二层贵宾休息室、三层楼厅；Ⅳ段屋顶以及外围护结构；Ⅳ-18#楼梯；Ⅳ-1#雨蓬；Ⅴ段罩棚结构；Ⅴ-5#、Ⅴ-6#、Ⅴ-7#、...
