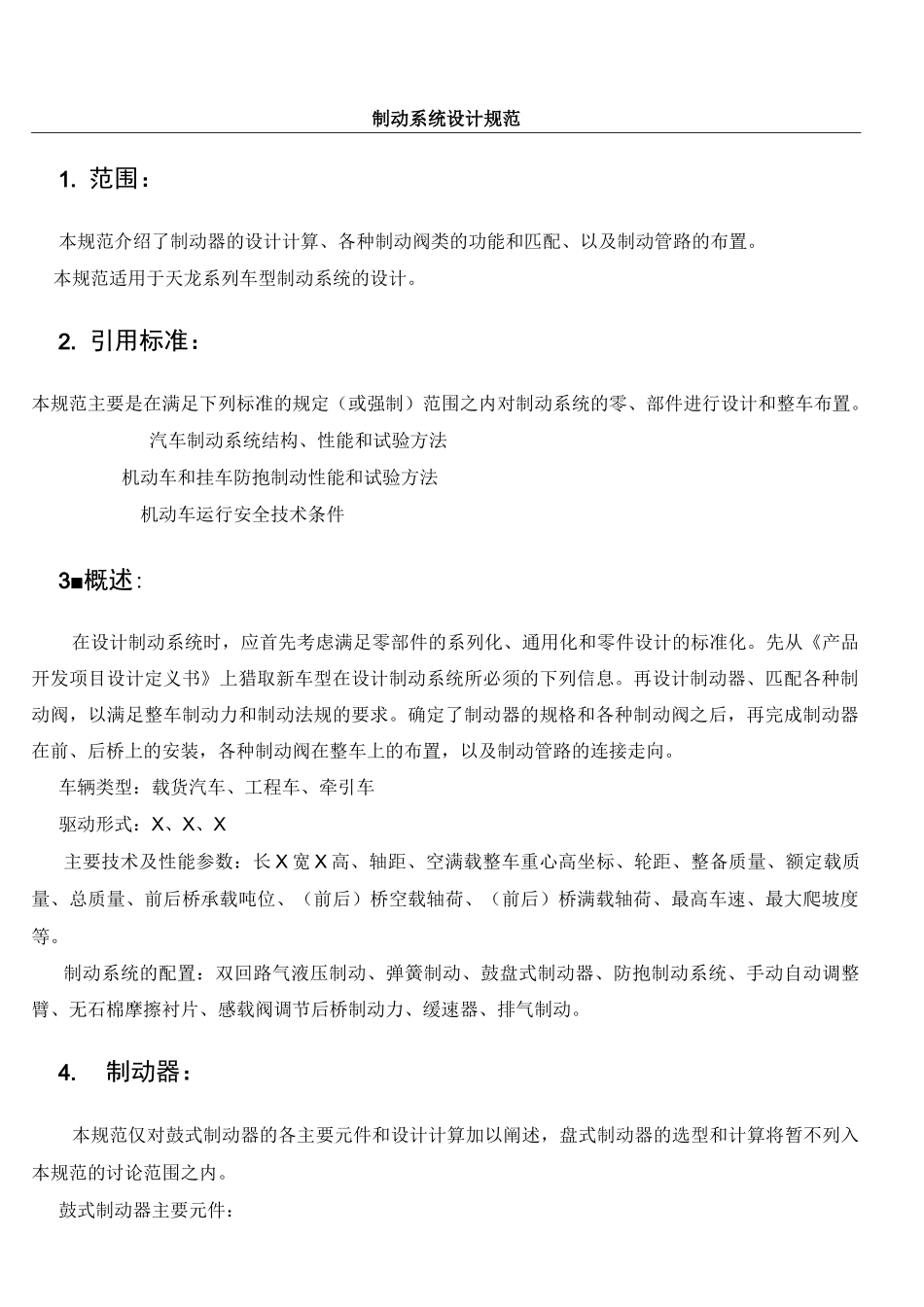

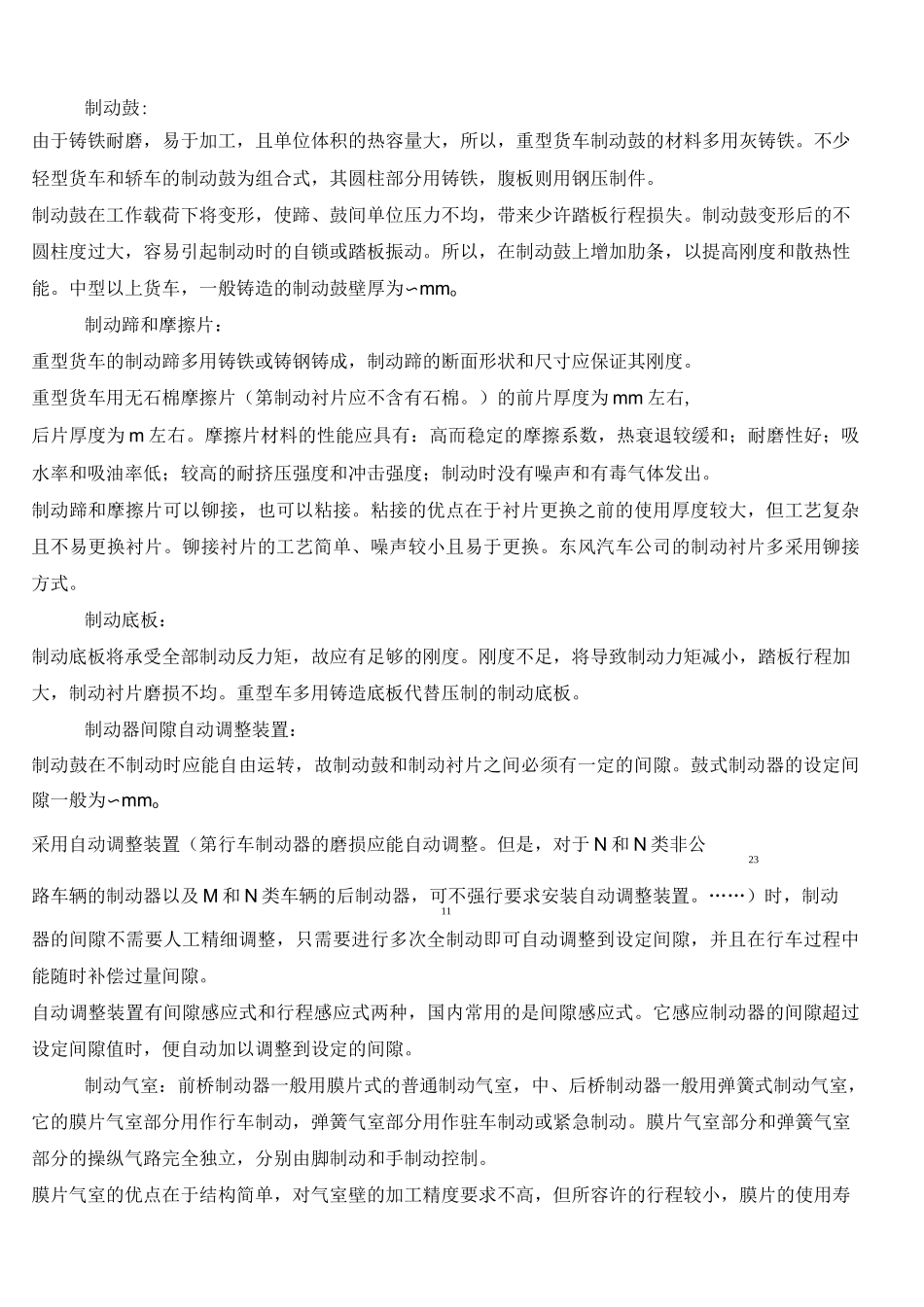

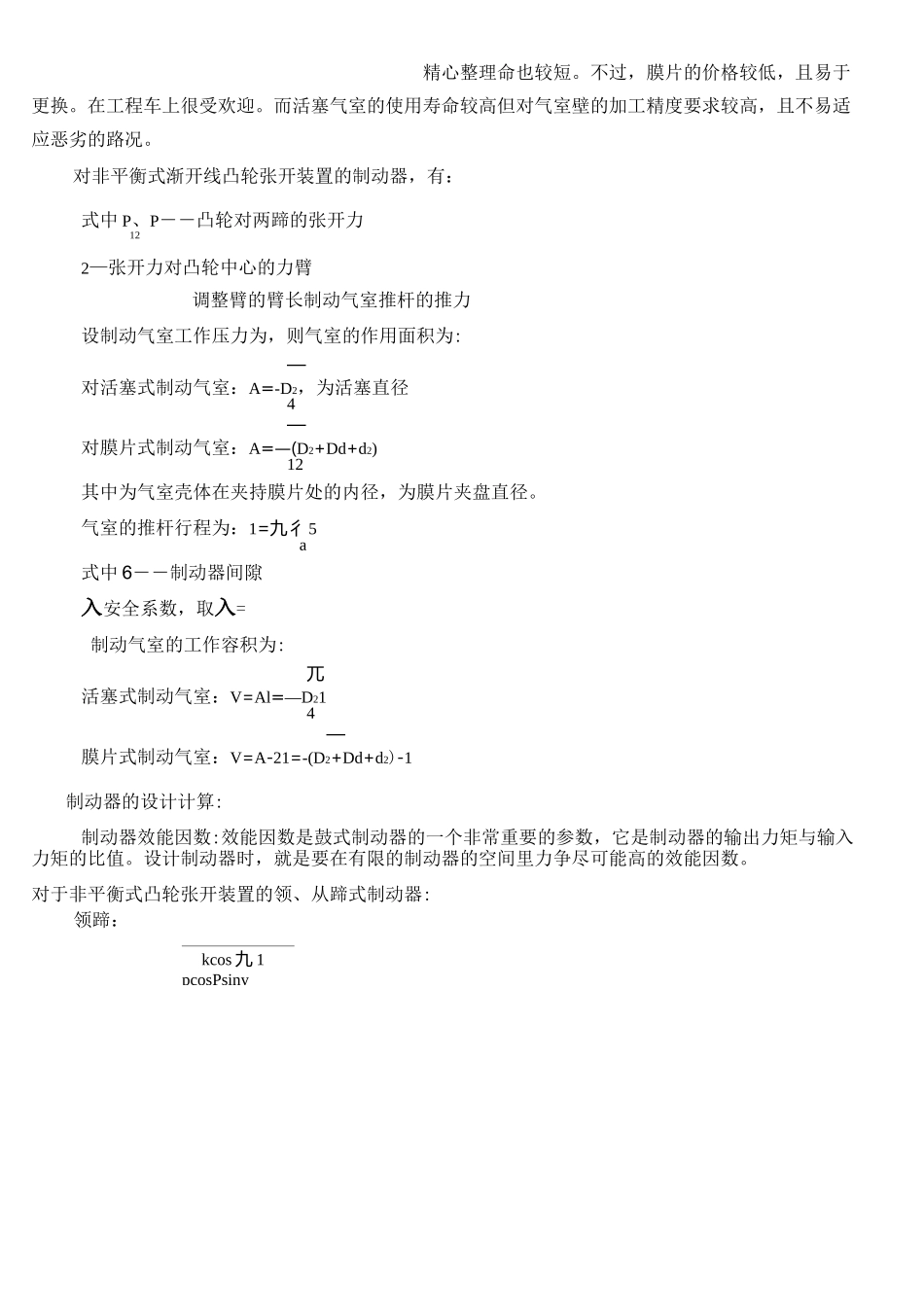

制动系统设计规范1.范围：本规范介绍了制动器的设计计算、各种制动阀类的功能和匹配、以及制动管路的布置。本规范适用于天龙系列车型制动系统的设计。2.引用标准：本规范主要是在满足下列标准的规定（或强制）范围之内对制动系统的零、部件进行设计和整车布置。汽车制动系统结构、性能和试验方法机动车和挂车防抱制动性能和试验方法机动车运行安全技术条件3■概述:在设计制动系统时，应首先考虑满足零部件的系列化、通用化和零件设计的标准化。先从《产品开发项目设计定义书》上猎取新车型在设计制动系统所必须的下列信息。再设计制动器、匹配各种制动阀，以满足整车制动力和制动法规的要求。确定了制动器的规格和各种制动阀之后，再完成制动器在前、后桥上的安装，各种制动阀在整车上的布置，以及制动管路的连接走向。车辆类型：载货汽车、工程车、牵引车驱动形式：X、X、X主要技术及性能参数：长X宽X高、轴距、空满载整车重心高坐标、轮距、整备质量、额定载质量、总质量、前后桥承载吨位、（前后）桥空载轴荷、（前后）桥满载轴荷、最高车速、最大爬坡度等。制动系统的配置：双回路气液压制动、弹簧制动、鼓盘式制动器、防抱制动系统、手动自动调整臂、无石棉摩擦衬片、感载阀调节后桥制动力、缓速器、排气制动。4.制动器：本规范仅对鼓式制动器的各主要元件和设计计算加以阐述，盘式制动器的选型和计算将暂不列入本规范的讨论范围之内。鼓式制动器主要元件：制动鼓:由于铸铁耐磨，易于加工，且单位体积的热容量大，所以，重型货车制动鼓的材料多用灰铸铁。不少轻型货车和轿车的制动鼓为组合式，其圆柱部分用铸铁，腹板则用钢压制件。制动鼓在工作载荷下将变形，使蹄、鼓间单位压力不均，带来少许踏板行程损失。制动鼓变形后的不圆柱度过大，容易引起制动时的自锁或踏板振动。所以，在制动鼓上增加肋条，以提高刚度和散热性能。中型以上货车，一般铸造的制动鼓壁厚为〜mmo制动蹄和摩擦片：重型货车的制动蹄多用铸铁或铸钢铸成，制动蹄的断面形状和尺寸应保证其刚度。重型货车用无石棉摩擦片（第制动衬片应不含有石棉。）的前片厚度为mm左右,后片厚度为m左右。摩擦片材料的性能应具有：高而稳定的摩擦系数，热衰退较缓和；耐磨性好；吸水率和吸油率低；较高的耐挤压强度和冲击强度；制动时没有噪声和有毒气体发出。制动蹄和摩擦片可以铆接，也可以粘接。粘接的优点在于衬片更换之前的使用厚度较大，但工艺复杂且不易更换衬片。铆接衬片的工艺简单、噪声较小且易于更换。东风汽车公司的制动衬片多采用铆接方式。制动底板：制动底板将承受全部制动反力矩，故应有足够的刚度。刚度不足，将导致制动力矩减小，踏板行程加大，制动衬片磨损不均。重型车多用铸造底板代替压制的制动底板。制动器间隙自动调整装置：制动鼓在不制动时应能自由运转，故制动鼓和制动衬片之间必须有一定的间隙。鼓式制动器的设定间隙一般为〜mmo采用自动调整装置（第行车制动器的磨损应能自动调整。但是，对于N和N类非公23路车辆的制动器以及M和N类车辆的后制动器，可不强行要求安装自动调整装置。……）时，制动11器的间隙不需要人工精细调整，只需要进行多次全制动即可自动调整到设定间隙，并且在行车过程中能随时补偿过量间隙。自动调整装置有间隙感应式和行程感应式两种，国内常用的是间隙感应式。它感应制动器的间隙超过设定间隙值时，便自动加以调整到设定的间隙。制动气室：前桥制动器一般用膜片式的普通制动气室，中、后桥制动器一般用弹簧式制动气室，它的膜片气室部分用作行车制动，弹簧气室部分用作驻车制动或紧急制动。膜片气室部分和弹簧气室部分的操纵气路完全独立，分别由脚制动和手制动控制。膜片气室的优点在于结构简单，对气室壁的加工精度要求不高，但所容许的行程较小，膜片的使用寿领蹄：Kkcos九1pcosPsiny精心整理命也较短。不过，膜片的价格较低，且易于更换。在工程车上很受欢迎。而活塞气室的使用寿命较高但对气室壁的加工精度要求较高，且不易适应恶劣的路况。对非平衡式渐开线凸轮张开装置的制动器，有：式中P、P――凸轮对两蹄的张开力122—张开力对凸轮中心的力臂调整臂的臂长制...
