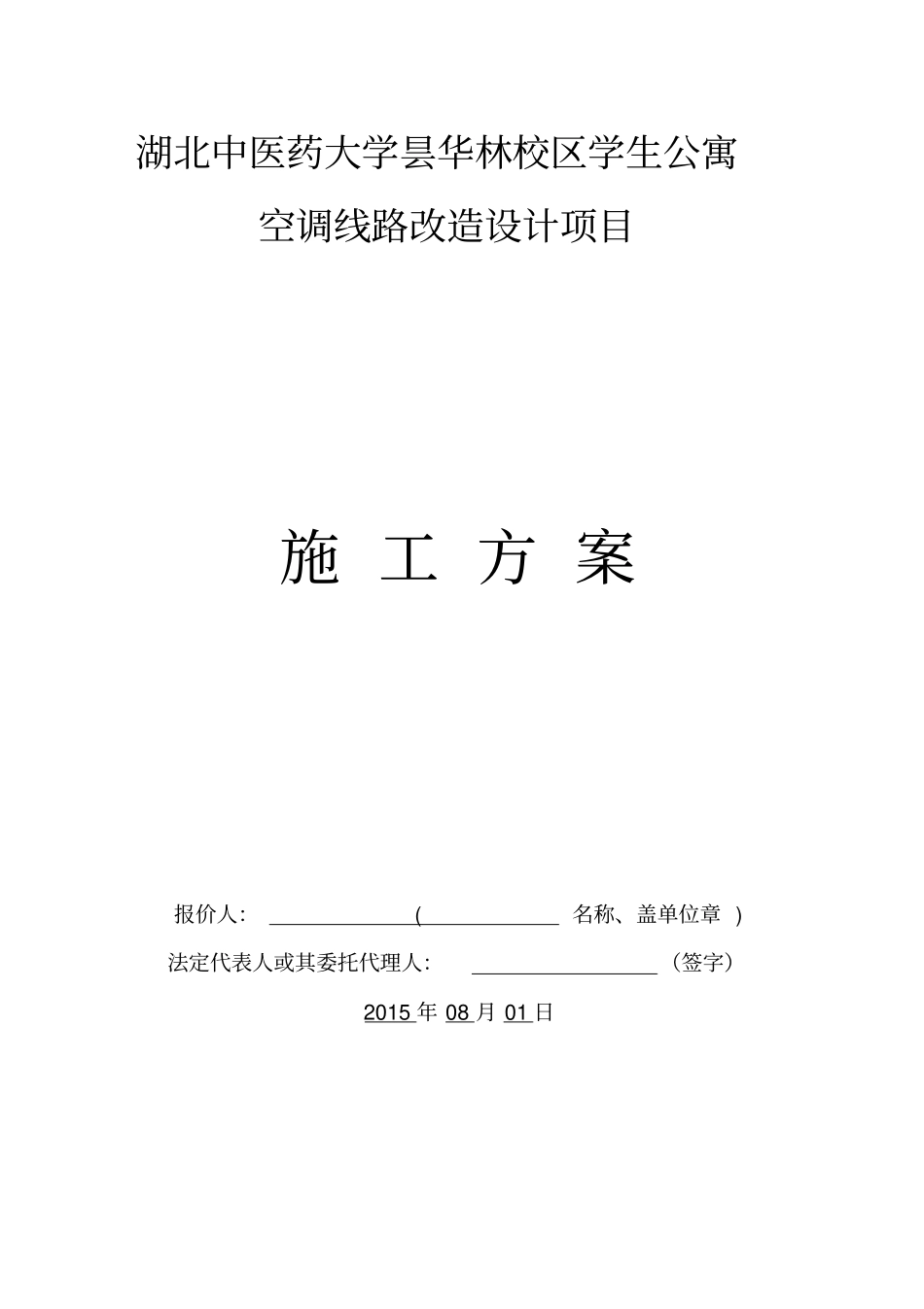

湖北中医药大学昙华林校区学生公寓空调线路改造设计项目施工方案报价人：(名称、盖单位章)法定代表人或其委托代理人：（签字）2015年08月01日目录第一章项目概况第二章施工方法第三章施工安全措施第四章质量控制措施第五章工程进度控制措施第六章成本控制措施第七章环境保护及文明施工措施附件：施工机具配置表第一章项目概况采购人：湖北中医药大学项目名称：昙华林校区学生公寓空调线路改造设计交货期：日历天质量要求：符合国家规定质量标准工作内容概述：1、每栋宿舍进户处分别设置总进线动力箱，并做接地处理。、2、宿舍楼层走道内安装一台层表电箱，每间宿舍安装一套空调专用插座，宿舍水平及垂直采用电缆桥架布线，宿舍内采用塑料线槽布线。3、现有配电房低压配电柜改造主要为形状低压出线断路器、电流互感器、多功能仪表和抽屉开关套件等。4、新建一条电缆沟为空调动力敷设电缆，电缆沟盖板采用混凝土盖板。5、将相关电缆进行修理，清楚沟内杂物。6、电源进线采用电缆穿焊接钢管从室外电缆沟埋地引来，供电电压220/380V7、空调总电源配电箱、层电表箱均为明装：箱体高度600mm以下，底边距地1.5m;600mm~800mm高，底边距地1.2m；800mm~1000mm高，底边距地1.0m；1000mm~1200m高，底边距地0.8m；1200mm以上，为落地式安装，下设300mm基座。8、电缆桥架沿墙水平安装，支架间距不大于1.5m；沿墙垂直安装。9、除注明外，1.5匹及以下空调用插座底边距地2.4m，均为单相16A三极带开关安全型明装插座。第二章施工方法一、施工总体安排：1、查阅图纸齐全，施工方案，工作任务明确，材料设备备全；2、任务安排：由于本工程施工时间紧，任务重，项目多，为保证施工任务完成，采取不停电安装设备，停电改接负荷、调试设备，分期分项组织施工。施工班队需根据本方案编写施工计划停电改接负荷施工方案和办理工作票，安全措施按工作票要求布设。3、每天开工，安排施工任务，布设或检查安全措施，技术措施，每天收工检查施工质量和施工进度。二、电路改造工艺流程：1.草拟布线图。2.划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。3.开槽。4.埋设暗盒及敷设PVC电线管。5.穿线。6.安装开关，面板，各种插座，强弱电箱和灯具。7.检查。8.完成电路布线图，提交公司备案。三、电路改造的施工要点：1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。2．开槽深度应一致，一般是PVC管直径+10MM。3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明、插座2.5mm2、空调4mm2.4.暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。5．PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定。6．PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8根，电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。7．电源线与通讯线不得穿入同一根管内。8．电源线及插座与电视线及插座的水平间距不应小于500mm。9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。10．穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密。11．安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。12．当吊灯自重在3kg及以上时，应先在顶板固定。第三章施工安全措施一、安全组织措施：1.1进场作业应执行两票制度,做好安全技术交底。实行三级安全管理,坚持“管施工的同时必须抓安全”，“各级领导是安全生产的第一责任人”的原则，执行安全一票否决制度，开展好正常的安全活动，坚持各项安全管理制度。1．2完善各级安全监察网络，一级抓一级，层层落实安全生产责任制，抓好安全基础工作，重点放在预防上，认真做好各种安全管理台帐。1．3订立安全施工协议书，完美安全经济风险制。1．4专职安全管理人员固定在...
