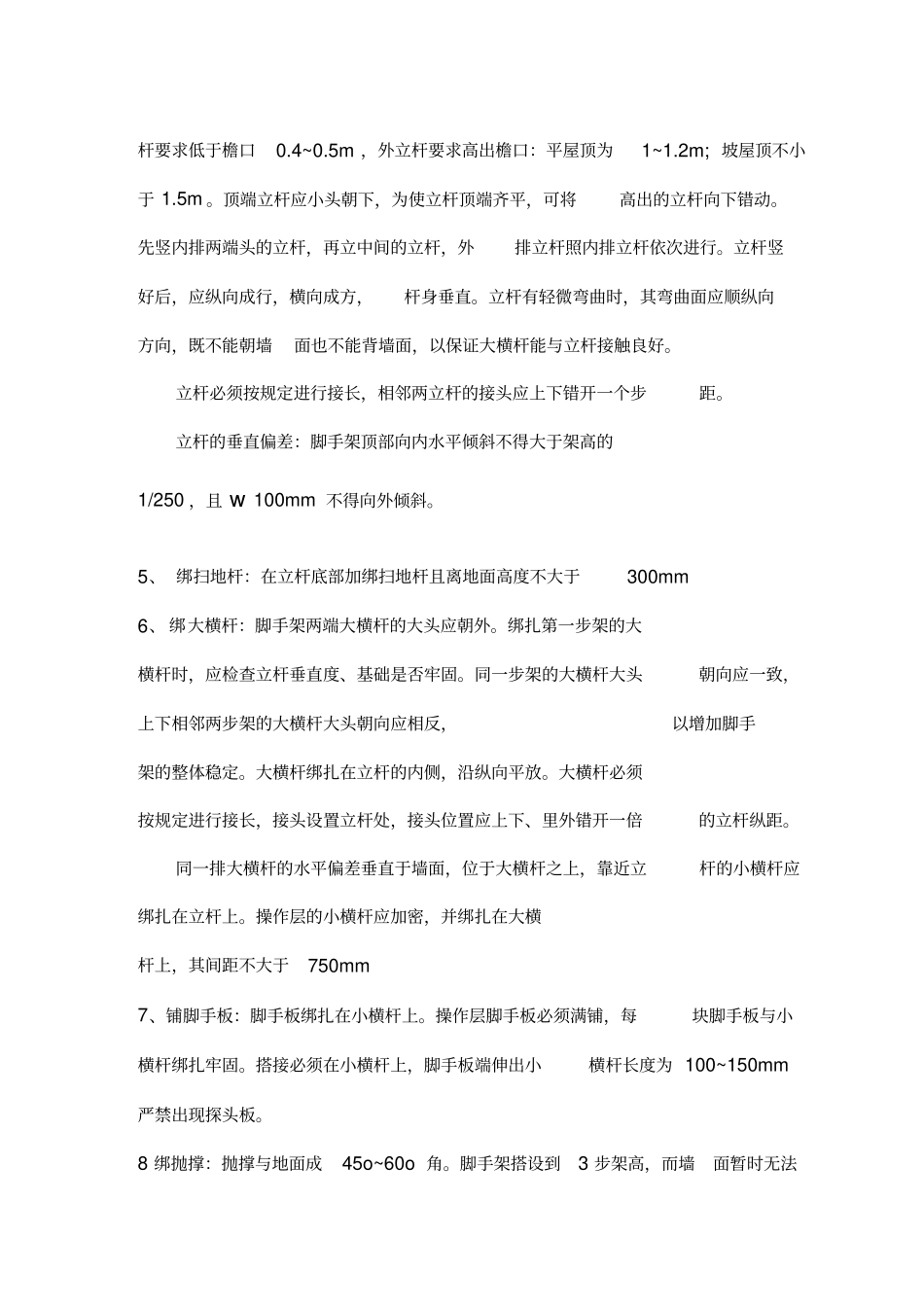

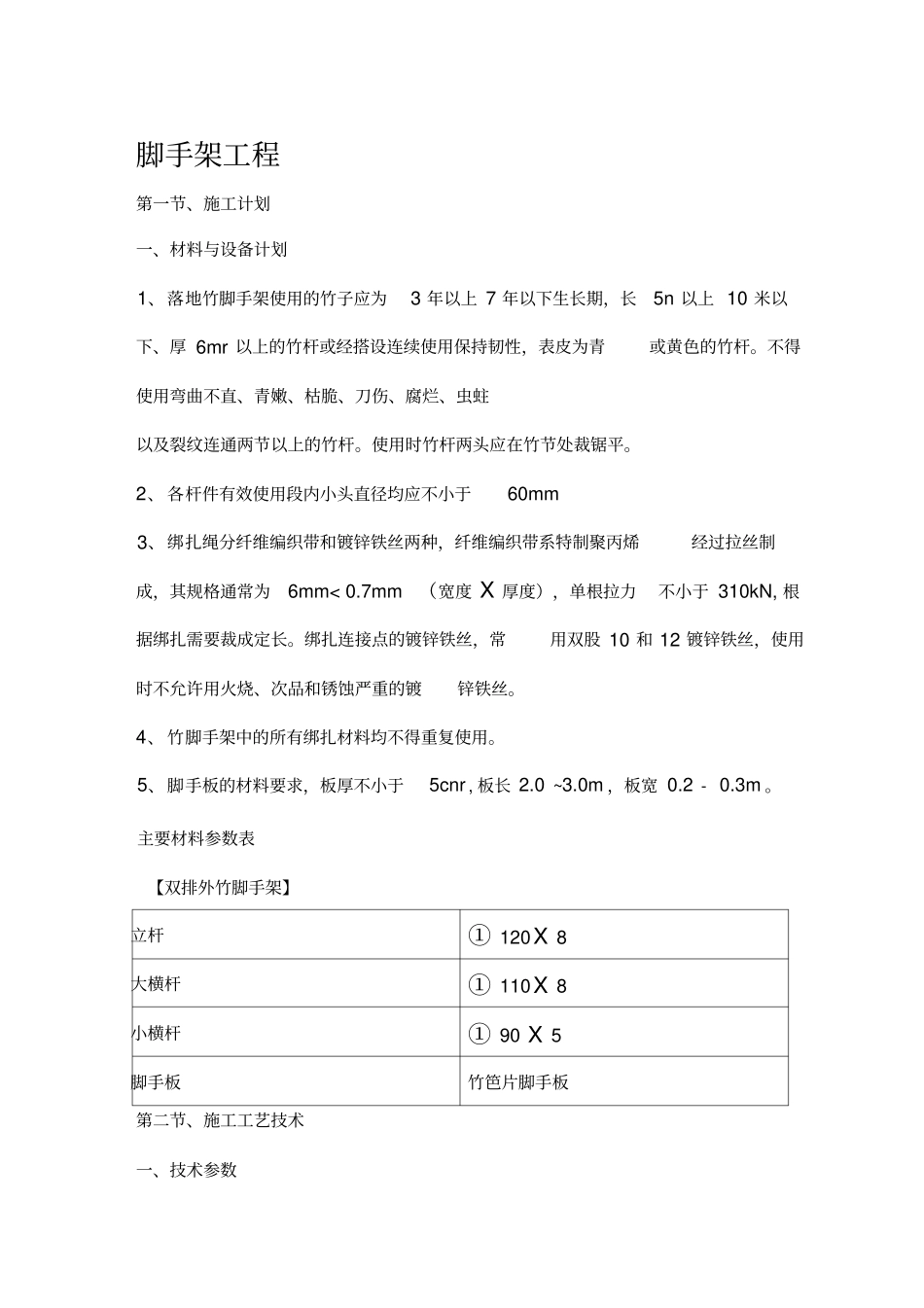

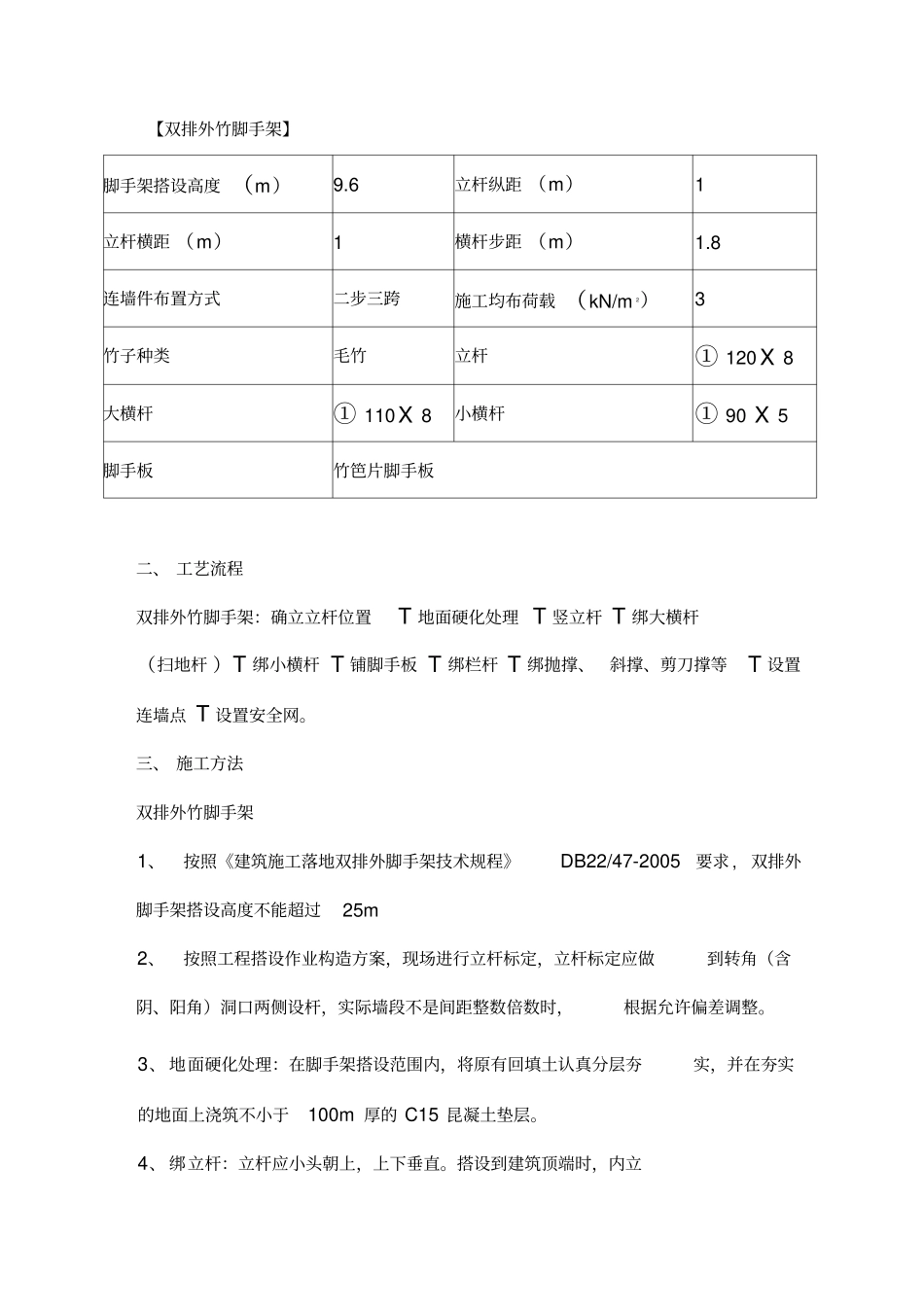

脚手架工程第一节、施工计划一、材料与设备计划1、落地竹脚手架使用的竹子应为3年以上7年以下生长期，长5n以上10米以下、厚6mr以上的竹杆或经搭设连续使用保持韧性，表皮为青或黄色的竹杆。不得使用弯曲不直、青嫩、枯脆、刀伤、腐烂、虫蛀以及裂纹连通两节以上的竹杆。使用时竹杆两头应在竹节处裁锯平。2、各杆件有效使用段内小头直径均应不小于60mm3、绑扎绳分纤维编织带和镀锌铁丝两种，纤维编织带系特制聚丙烯经过拉丝制成，其规格通常为6mm<0.7mm（宽度X厚度），单根拉力不小于310kN,根据绑扎需要裁成定长。绑扎连接点的镀锌铁丝，常用双股10和12镀锌铁丝，使用时不允许用火烧、次品和锈蚀严重的镀锌铁丝。4、竹脚手架中的所有绑扎材料均不得重复使用。5、脚手板的材料要求，板厚不小于5cnr,板长2.0~3.0m，板宽0.2-0.3m。主要材料参数表【双排外竹脚手架】立杆①120X8大横杆①110X8小横杆①90X5脚手板竹笆片脚手板第二节、施工工艺技术一、技术参数【双排外竹脚手架】脚手架搭设高度（m）9.6立杆纵距（m）1立杆横距（m）1横杆步距（m）1.8连墙件布置方式二步三跨施工均布荷载（kN/m2）3竹子种类毛竹立杆①120X8大横杆①110X8小横杆①90X5脚手板竹笆片脚手板二、工艺流程双排外竹脚手架：确立立杆位置T地面硬化处理T竖立杆T绑大横杆（扫地杆）T绑小横杆T铺脚手板T绑栏杆T绑抛撑、斜撑、剪刀撑等T设置连墙点T设置安全网。三、施工方法双排外竹脚手架1、按照《建筑施工落地双排外脚手架技术规程》DB22/47-2005要求,双排外脚手架搭设高度不能超过25m2、按照工程搭设作业构造方案，现场进行立杆标定，立杆标定应做到转角（含阴、阳角）洞口两侧设杆，实际墙段不是间距整数倍数时，根据允许偏差调整。3、地面硬化处理：在脚手架搭设范围内，将原有回填土认真分层夯实，并在夯实的地面上浇筑不小于100m厚的C15昆凝土垫层。4、绑立杆：立杆应小头朝上，上下垂直。搭设到建筑顶端时，内立杆要求低于檐口0.4~0.5m，外立杆要求高出檐口：平屋顶为1~1.2m;坡屋顶不小于1.5m。顶端立杆应小头朝下，为使立杆顶端齐平，可将高出的立杆向下错动。先竖内排两端头的立杆，再立中间的立杆，外排立杆照内排立杆依次进行。立杆竖好后，应纵向成行，横向成方，杆身垂直。立杆有轻微弯曲时，其弯曲面应顺纵向方向，既不能朝墙面也不能背墙面，以保证大横杆能与立杆接触良好。立杆必须按规定进行接长，相邻两立杆的接头应上下错开一个步距。立杆的垂直偏差：脚手架顶部向内水平倾斜不得大于架高的1/250，且w100mm不得向外倾斜。5、绑扫地杆：在立杆底部加绑扫地杆且离地面高度不大于300mm6、绑大横杆：脚手架两端大横杆的大头应朝外。绑扎第一步架的大横杆时，应检查立杆垂直度、基础是否牢固。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头朝向应相反，以增加脚手架的整体稳定。大横杆绑扎在立杆的内侧，沿纵向平放。大横杆必须按规定进行接长，接头设置立杆处，接头位置应上下、里外错开一倍的立杆纵距。同一排大横杆的水平偏差垂直于墙面，位于大横杆之上，靠近立杆的小横杆应绑扎在立杆上。操作层的小横杆应加密，并绑扎在大横杆上，其间距不大于750mm7、铺脚手板：脚手板绑扎在小横杆上。操作层脚手板必须满铺，每块脚手板与小横杆绑扎牢固。搭接必须在小横杆上，脚手板端伸出小横杆长度为100~150mm严禁出现探头板。8绑抛撑：抛撑与地面成45o~60o角。脚手架搭设到3步架高，而墙面暂时无法设置连墙点，其架高低于10n时，则每隔5~7根立杆应设置抛撑一道。抛撑底脚埋入土中深度不得小于500mm土中底部应夯实，并加硬垫块。9、绑斜撑：斜撑设置在脚手架外侧转角处，与地面成45。角倾斜。脚手架纵向长度小于15n或架高小于10m时可设置斜撑代替剪刀撑，从下而上连续设置，呈“之”字形。10、绑剪刀撑：剪刀撑设置在脚手架外侧，与地面呈45o~60o角交叉，从下而上与脚手架其他杆件同步搭设。杆件的交叉点要相互绑扎，与立杆交叉绑扎点间距不得大于4.5m。脚手架断头及转角处必须设置剪刀撑，中间每隔10m净距设置一道剪刀撑，宽度为4倍立杆纵距。可以根据需要设置间断式剪刀撑或纵向连续式剪刀...
