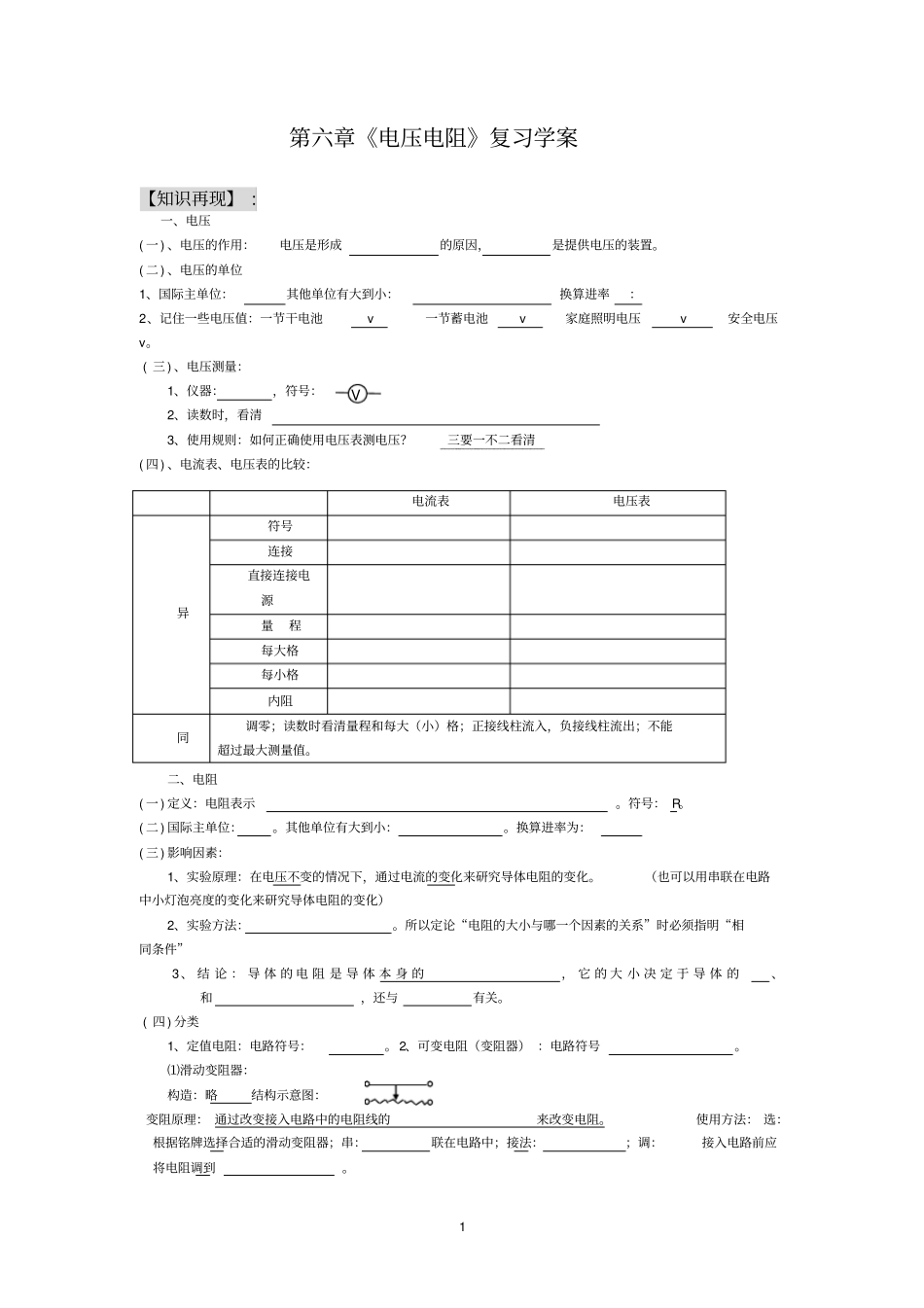

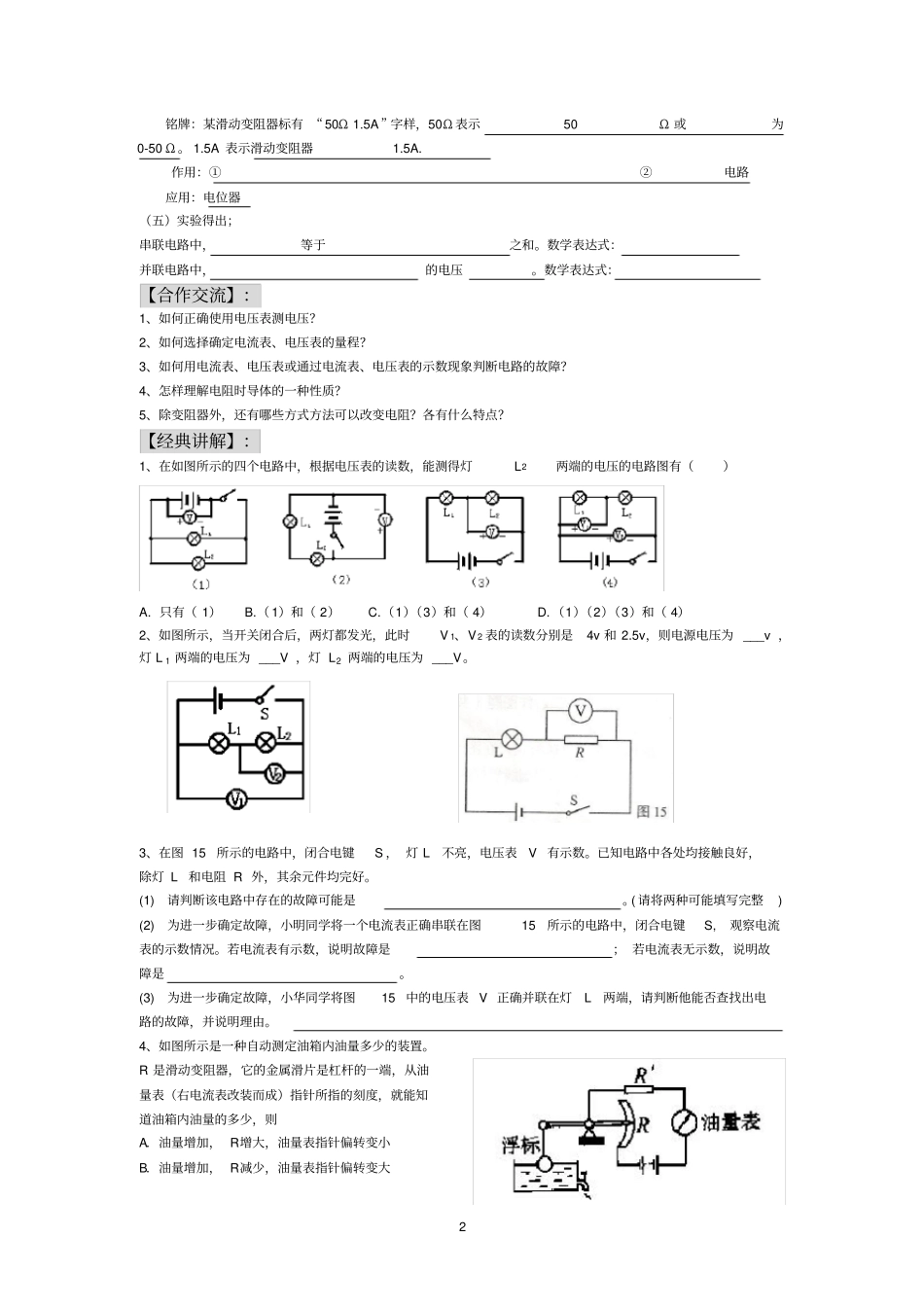

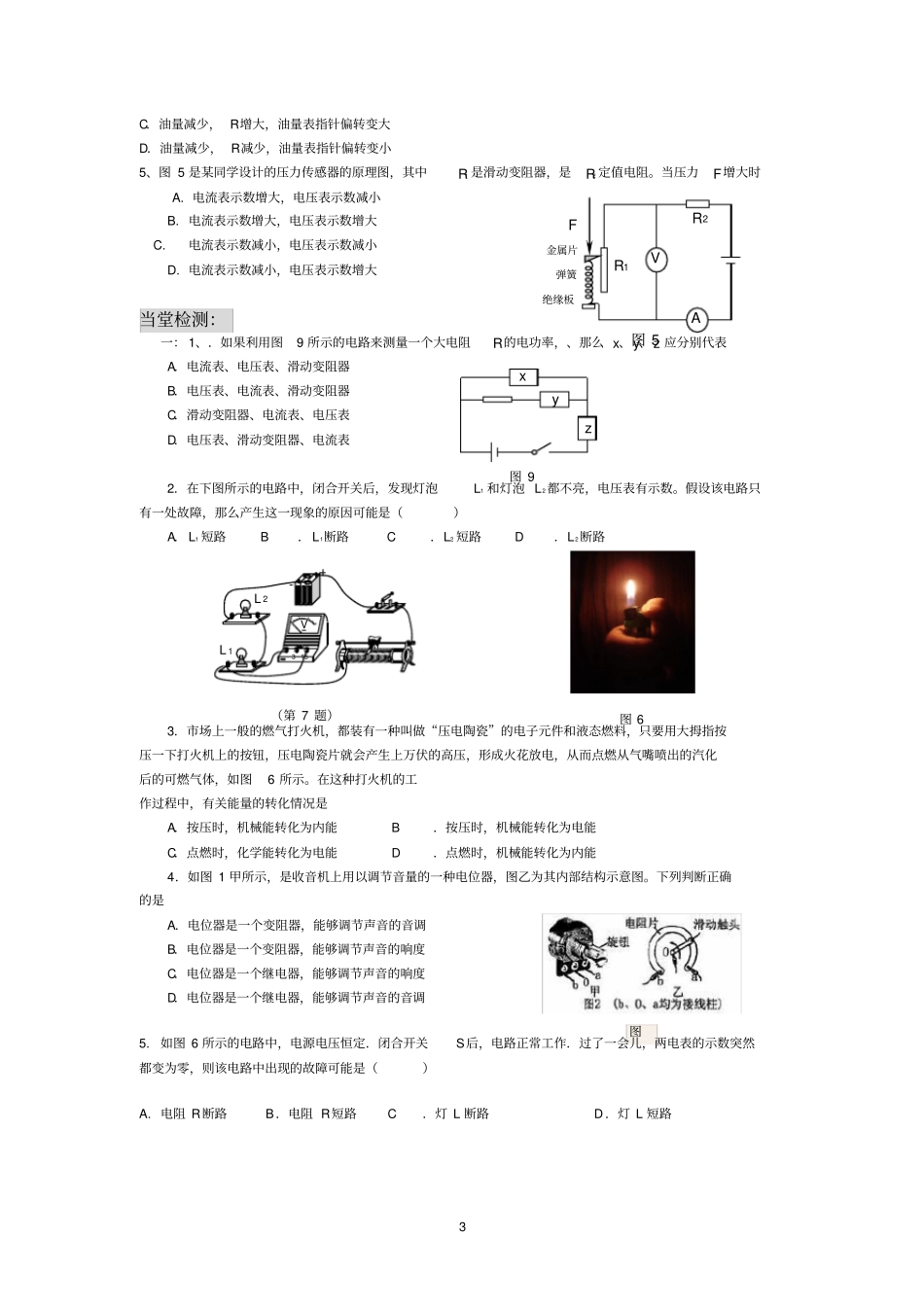

1第六章《电压电阻》复习学案【知识再现】:一、电压(一)、电压的作用：电压是形成的原因，是提供电压的装置。(二)、电压的单位1、国际主单位：其他单位有大到小：换算进率：2、记住一些电压值：一节干电池v一节蓄电池v家庭照明电压v安全电压v。(三)、电压测量：1、仪器：，符号：2、读数时，看清3、使用规则：如何正确使用电压表测电压？三要一不二看清(四)、电流表、电压表的比较：二、电阻(一)定义：电阻表示。符号：R。(二)国际主单位：。其他单位有大到小：。换算进率为：(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：。所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的，它的大小决定于导体的、和，还与有关。(四)分类1、定值电阻：电路符号：。2、可变电阻（变阻器）：电路符号。⑴滑动变阻器：构造：略结构示意图：变阻原理：通过改变接入电路中的电阻线的来改变电阻。使用方法：选：根据铭牌选择合适的滑动变阻器；串：联在电路中；接法：；调：接入电路前应将电阻调到。电流表电压表异符号连接直接连接电源量程每大格每小格内阻同调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。V2铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示50Ω或为0-50Ω。1.5A表示滑动变阻器1.5A.作用：①②电路应用：电位器（五）实验得出；串联电路中，等于之和。数学表达式：并联电路中，的电压。数学表达式：【合作交流】：1、如何正确使用电压表测电压？2、如何选择确定电流表、电压表的量程？3、如何用电流表、电压表或通过电流表、电压表的示数现象判断电路的故障？4、怎样理解电阻时导体的一种性质？5、除变阻器外，还有哪些方式方法可以改变电阻？各有什么特点？【经典讲解】：1、在如图所示的四个电路中，根据电压表的读数，能测得灯L2两端的电压的电路图有（）A.只有（1）B.（1）和（2）C.（1）（3）和（4）D.（1）（2）（3）和（4）2、如图所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4v和2.5v，则电源电压为___v，灯L1两端的电压为___V，灯L2两端的电压为___V。3、在图15所示的电路中，闭合电键S，灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。(1)请判断该电路中存在的故障可能是。(请将两种可能填写完整)(2)为进一步确定故障，小明同学将一个电流表正确串联在图15所示的电路中，闭合电键S,观察电流表的示数情况。若电流表有示数，说明故障是；若电流表无示数，说明故障是。(3)为进一步确定故障，小华同学将图15中的电压表V正确并联在灯L两端，请判断他能否查找出电路的故障，并说明理由。4、如图所示是一种自动测定油箱内油量多少的装置。R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（右电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则A．油量增加，R增大，油量表指针偏转变小B．油量增加，R减少，油量表指针偏转变大3C．油量减少，R增大，油量表指针偏转变大D．油量减少，R减少，油量表指针偏转变小5、图5是某同学设计的压力传感器的原理图，其中R1是滑动变阻器，是R2定值电阻。当压力F增大时A.电流表示数增大，电压表示数减小B.电流表示数增大，电压表示数增大C.电流表示数减小，电压表示数减小D.电流表示数减小，电压表示数增大当堂检测：一：1、．如果利用图9所示的电路来测量一个大电阻R的电功率，、那么x、y、z应分别代表A．电流表、电压表、滑动变阻器B．电压表、电流表、滑动变阻器C．滑动变阻器、电流表、电压表D．电压表、滑动变阻器、电流表2．在下图所示的电路中，闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数。假设该电路只有一处故障，那么产生这一现象的原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路3．市场上一般的燃气打火机，都装有一种叫做“压电陶瓷”的电子元件和液态燃料，只要用大拇指按压一下打火机上的按钮，压电陶瓷片就会产生上万伏的高压...
