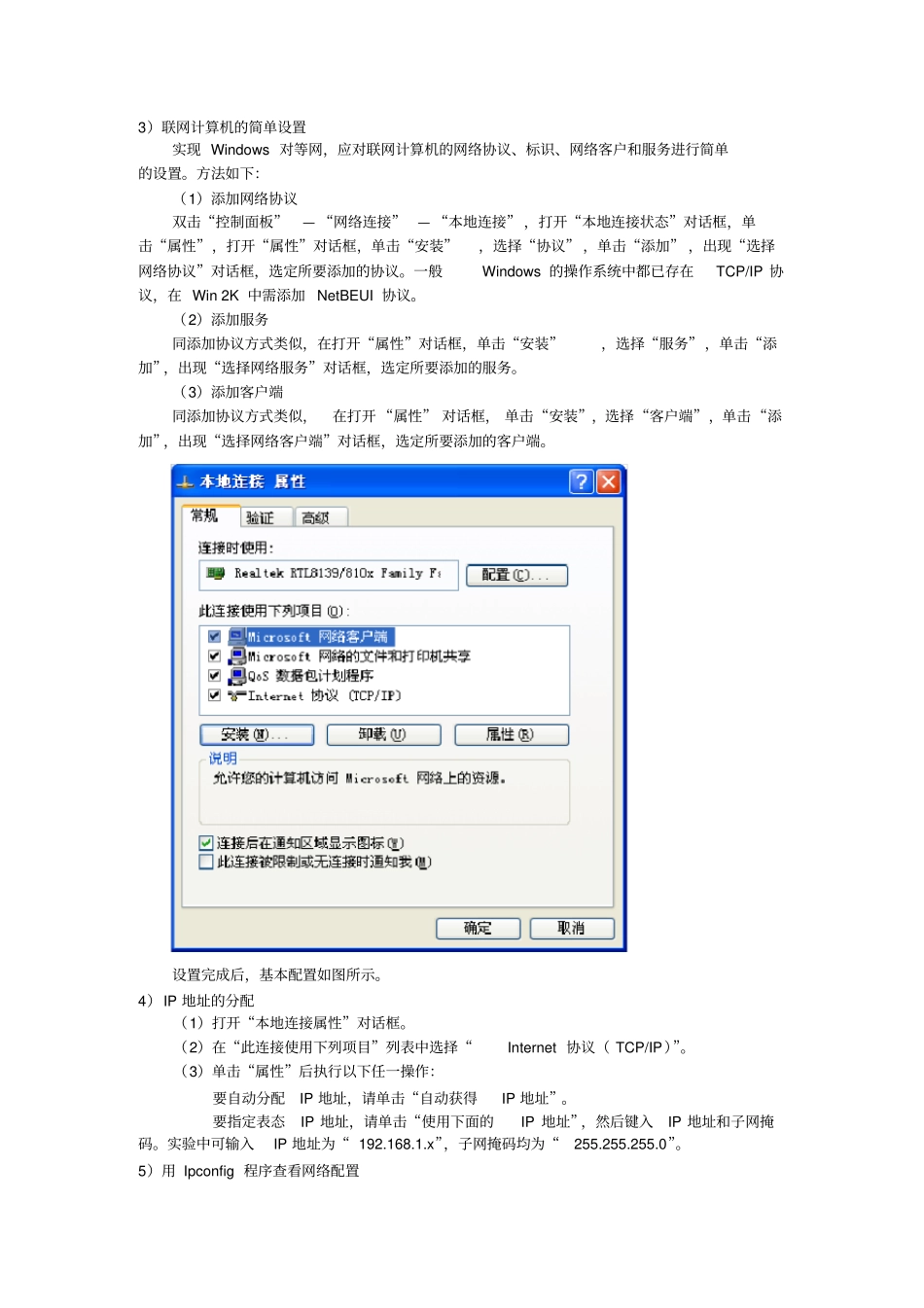

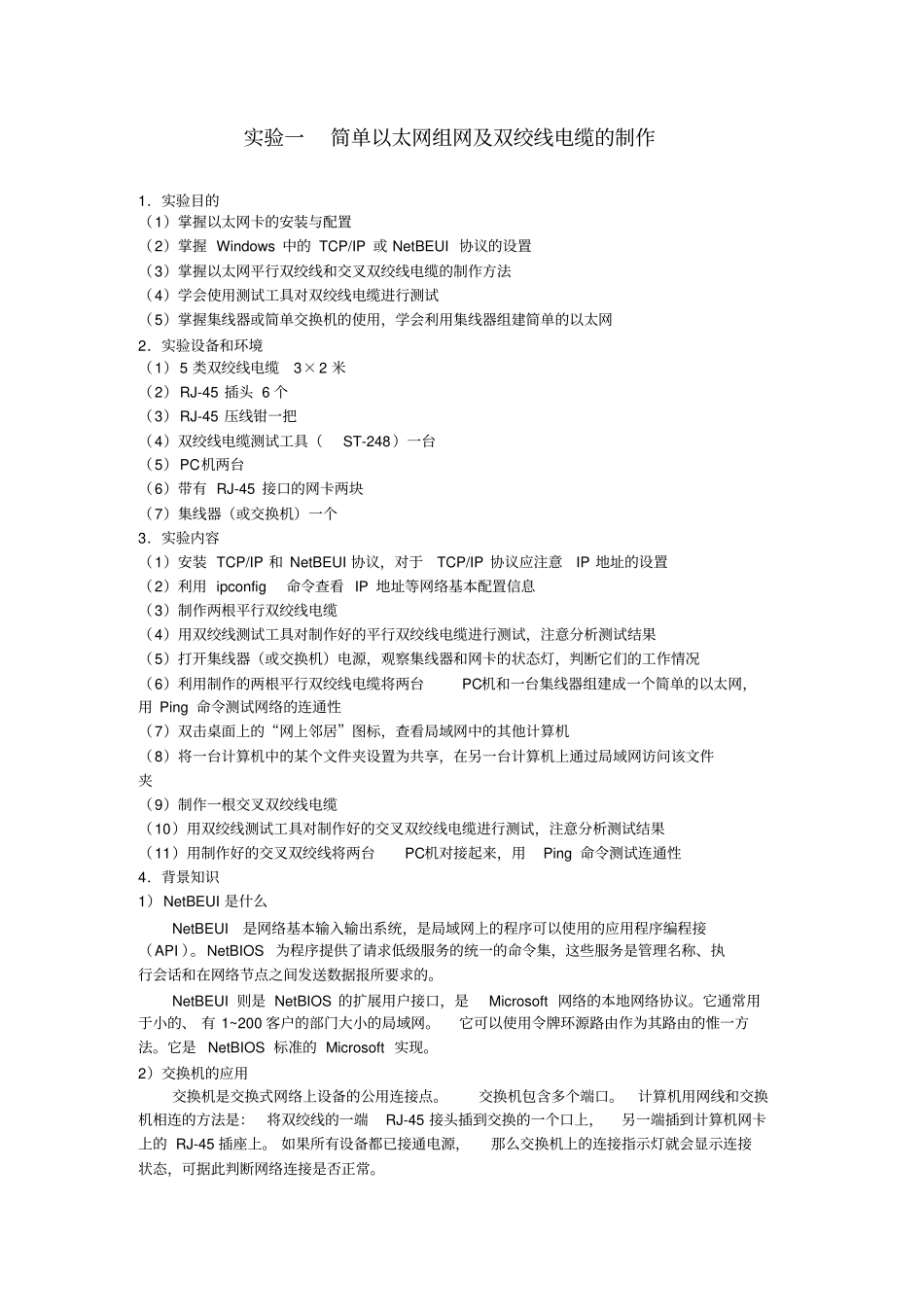

实验一简单以太网组网及双绞线电缆的制作1．实验目的（1）掌握以太网卡的安装与配置（2）掌握Windows中的TCP/IP或NetBEUI协议的设置（3）掌握以太网平行双绞线和交叉双绞线电缆的制作方法（4）学会使用测试工具对双绞线电缆进行测试（5）掌握集线器或简单交换机的使用，学会利用集线器组建简单的以太网2．实验设备和环境（1）5类双绞线电缆3×2米（2）RJ-45插头6个（3）RJ-45压线钳一把（4）双绞线电缆测试工具（ST-248）一台（5）PC机两台（6）带有RJ-45接口的网卡两块（7）集线器（或交换机）一个3．实验内容（1）安装TCP/IP和NetBEUI协议，对于TCP/IP协议应注意IP地址的设置（2）利用ipconfig命令查看IP地址等网络基本配置信息（3）制作两根平行双绞线电缆（4）用双绞线测试工具对制作好的平行双绞线电缆进行测试，注意分析测试结果（5）打开集线器（或交换机）电源，观察集线器和网卡的状态灯，判断它们的工作情况（6）利用制作的两根平行双绞线电缆将两台PC机和一台集线器组建成一个简单的以太网，用Ping命令测试网络的连通性（7）双击桌面上的“网上邻居”图标，查看局域网中的其他计算机（8）将一台计算机中的某个文件夹设置为共享，在另一台计算机上通过局域网访问该文件夹（9）制作一根交叉双绞线电缆（10）用双绞线测试工具对制作好的交叉双绞线电缆进行测试，注意分析测试结果（11）用制作好的交叉双绞线将两台PC机对接起来，用Ping命令测试连通性4．背景知识1）NetBEUI是什么NetBEUI是网络基本输入输出系统，是局域网上的程序可以使用的应用程序编程接（API）。NetBIOS为程序提供了请求低级服务的统一的命令集，这些服务是管理名称、执行会话和在网络节点之间发送数据报所要求的。NetBEUI则是NetBIOS的扩展用户接口，是Microsoft网络的本地网络协议。它通常用于小的、有1~200客户的部门大小的局域网。它可以使用令牌环源路由作为其路由的惟一方法。它是NetBIOS标准的Microsoft实现。2）交换机的应用交换机是交换式网络上设备的公用连接点。交换机包含多个端口。计算机用网线和交换机相连的方法是：将双绞线的一端RJ-45接头插到交换的一个口上，另一端插到计算机网卡上的RJ-45插座上。如果所有设备都已接通电源，那么交换机上的连接指示灯就会显示连接状态，可据此判断网络连接是否正常。3）联网计算机的简单设置实现Windows对等网，应对联网计算机的网络协议、标识、网络客户和服务进行简单的设置。方法如下：（1）添加网络协议双击“控制面板”—“网络连接”—“本地连接”，打开“本地连接状态”对话框，单击“属性”，打开“属性”对话框，单击“安装”，选择“协议”，单击“添加”，出现“选择网络协议”对话框，选定所要添加的协议。一般Windows的操作系统中都已存在TCP/IP协议，在Win2K中需添加NetBEUI协议。（2）添加服务同添加协议方式类似，在打开“属性”对话框，单击“安装”，选择“服务”，单击“添加”，出现“选择网络服务”对话框，选定所要添加的服务。（3）添加客户端同添加协议方式类似，在打开“属性”对话框，单击“安装”，选择“客户端”，单击“添加”，出现“选择网络客户端”对话框，选定所要添加的客户端。设置完成后，基本配置如图所示。4）IP地址的分配（1）打开“本地连接属性”对话框。（2）在“此连接使用下列项目”列表中选择“Internet协议（TCP/IP）”。（3）单击“属性”后执行以下任一操作：要自动分配IP地址，请单击“自动获得IP地址”。要指定表态IP地址，请单击“使用下面的IP地址”，然后键入IP地址和子网掩码。实验中可输入IP地址为“192.168.1.x”，子网掩码均为“255.255.255.0”。5）用Ipconfig程序查看网络配置（1）单击“开始”，然后再单击“运行”。（2）在“打开”框中键入“cmd”命令后单击“确定”按钮。进入DOS对话框。（3）在DOS对话框中，输入ipconfig命令，可得到运行结果。输入ipconfig?命令可得到有关该命令的使用方法。6）ping命令测试TCP/IP配置Ping是用于检测网络连接性、可到达性和名称解析的疑难问题的主要TCP/IP命令。通过键入“ping/?”可以在屏幕上显示ping的所有可用的参数。（1）通过键入“pin...
