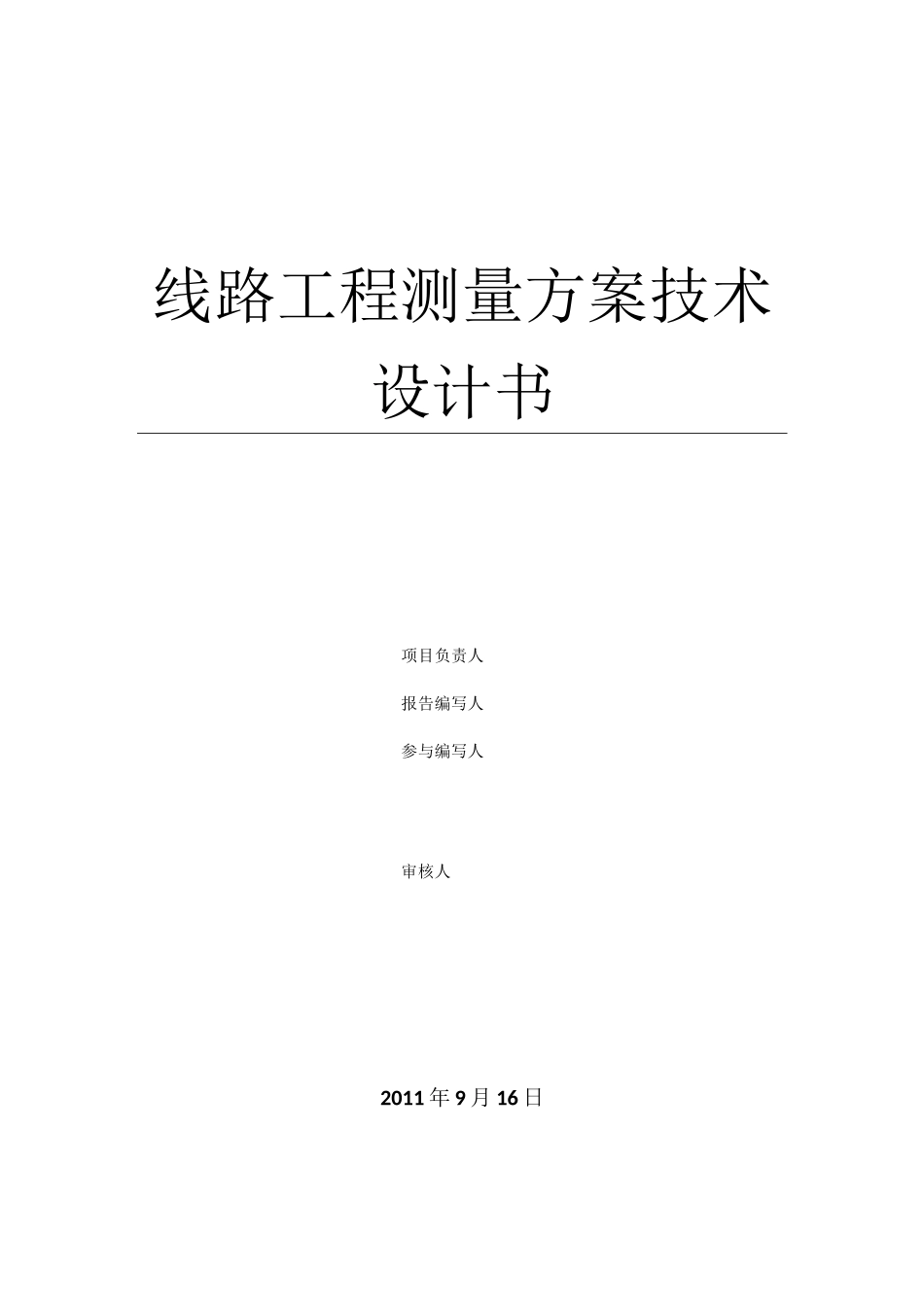

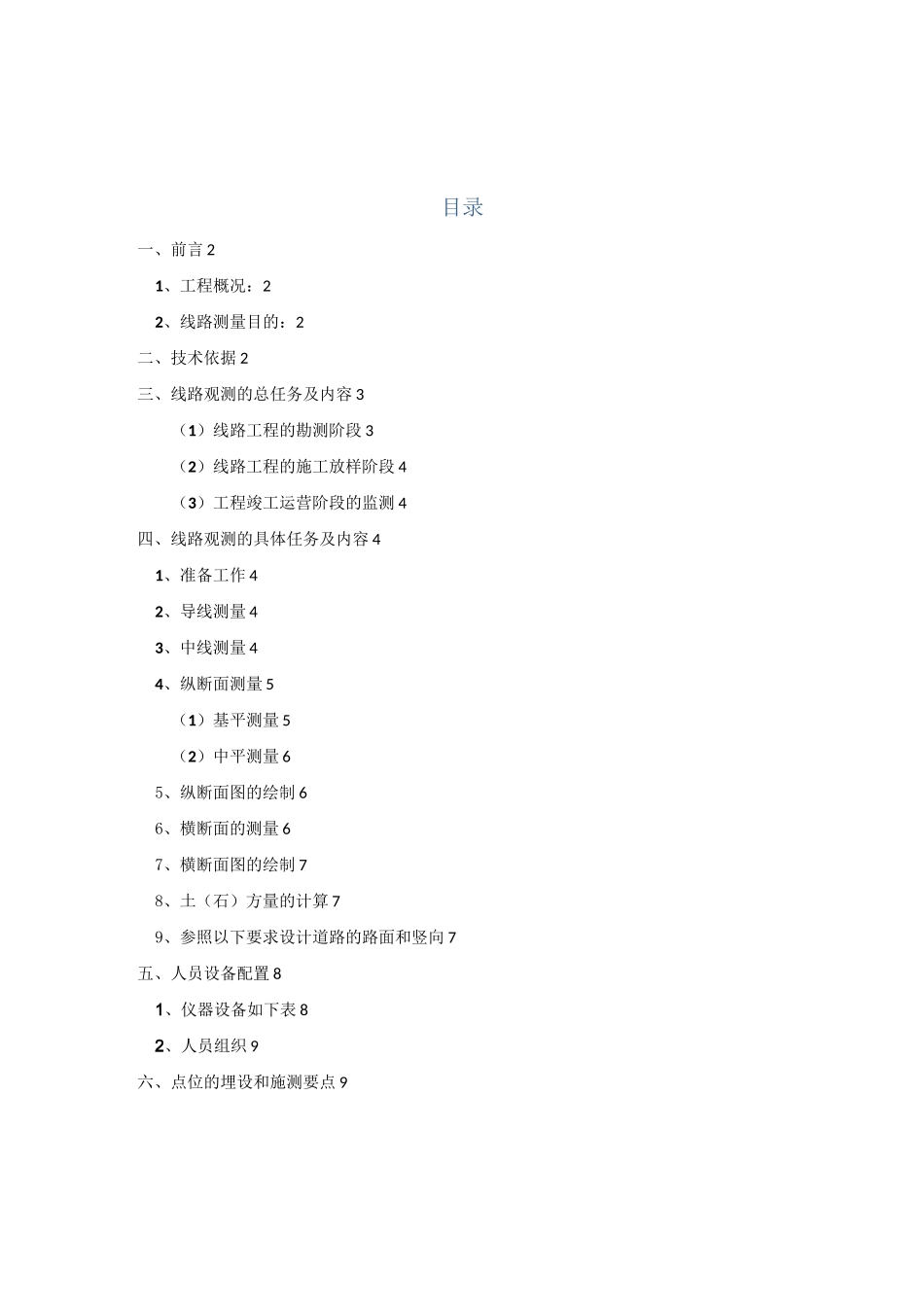

线路工程测量方案技术设计书项目负责人报告编写人参与编写人审核人2011年9月16日目录一、前言21、工程概况：22、线路测量目的：2二、技术依据2三、线路观测的总任务及内容3（1）线路工程的勘测阶段3（2）线路工程的施工放样阶段4（3）工程竣工运营阶段的监测4四、线路观测的具体任务及内容41、准备工作42、导线测量43、中线测量44、纵断面测量5（1）基平测量5（2）中平测量65、纵断面图的绘制66、横断面的测量67、横断面图的绘制78、土（石）方量的计算79、参照以下要求设计道路的路面和竖向7五、人员设备配置81、仪器设备如下表82、人员组织9六、点位的埋设和施测要点9七、测量成果报告9线路工程测量方案技术设计书一、前言1、工程概况：XX位于桂林市雁山镇西南，距离市中心54公平公里，桂南公里西侧约500米，学校目前占地面积3005亩，现雁山校区第二期工程1040亩已获政府批复，其中XX占800亩，本工程属于桂林理工大学雁山校区二期工程。该路线位于XX食堂附近，是通向XX后门的主要通道。该路段长达1.5公里左右，目前是路面是黄土碎石路，其路基所在地区多为荒地，地表比较平坦，无明显起伏，地面自然坡度在三度以内。路线中心一侧有学生宿舍楼和食堂，是同学们活动比较繁华的场所；另一侧则是荒地农田。现由XX测绘工程专业第七组实习小组负责该路段线路工程测量与方案设计。2、线路测量目的：线路测量之目的和意义在于确定线路的空间位置，在勘测设计阶段主要是为工程设计、施工、运营管理提供必要的基础资料；在施工阶段主要是将线路中线(包括直线和曲线)按设计的位置进行实地测设。各种线形工程的测量工作大体相似，根据此次实习的具体要求其主要目的如下：(1)掌握进行四等和普通水准测量的观测、记录、计算方法；(2)掌握在选定设计方案的路线上进行中线测量、纵断面和横断面测量的作业方法和过程；(3)掌握纵横断面图的绘制方法和工程土(石)方量的计算方法，并熟悉进行路线坡度设计的依据和方法。二、技术依据1、《工程测量实习工作安排表》3、《工程测量规范》(GB50026-2007),2008年修订版4、《公路工程技术标准JT001-97》1997版5、《公路路线设计规范》(JTG/D20-2006)6、《城市道路设计规范》(CJJ37-90)7、《公路勘测规范》(JTG/C10-2007)8、《城市道路交通规划设计规范》(GB/50220-95)三、线路观测的总任务及内容线路测量是为各等级的公路设计及施工服务的。它的任务有两方面：一是为线路工程的设计提供地形图和断面图，主要是勘测设计阶段的测量工作；二是按设计位置要求将线路敷设于实地，其主要是施工放样的测量工作。整个线路测量工作包括下列内容：1．收集规划设计区域内各种比例尺地形图、平面图和断面图资料，收集沿线水文、地质以及控制点等有关资料。2．根据工程要求，利用已有地形图，结合现场勘察，在中小比例尺图上确定规划路线走向，编制比较方案等初步设计。3．根据设计方案在实地标出线路的基本走向，沿着基本走向进行控制测量，包括平面控制测量和高程控制测量。4．结合线路工程的需要，沿着基本走向测绘出带状地形图或平面图，在指定地点测绘工地地形图。测图比例尺根据不同工程的实际要求参考相应的设计及施工规范选定。5．根据设计图纸把线路中心线上的各类点位测设到地面上，称为中线测量。中线测量包括线路起止点、转折点、曲线主点和线路中心里程桩、加桩等。6．根据工程需要测绘线路纵断面图和横断面图。比例尺则依据不同工程的实际要求选定。7．根据线路工程的详细设计进行施工测量。8．工程竣工后，按照工程实际现状测绘竣工平面图和断面图。（1）线路工程的勘测阶段线路工程的勘测阶段通常分为初测和定测阶段。初测阶段在确定的规划线路上进行勘测、设计工作。主要技术工作有：控制测量和带状地形图的测绘，为线路工程设计、施工和运营提供完整的控制基准及详细的地形信息。进行图上定线设计，在带状地形图上确定线路中线直线段及其交点位置，标明直线段连接曲线的有关参数。定测阶段定测阶段主要的技术工作内容是，将定线设计的公路中线（直线段及曲线）测设于实地；进行线路的纵、横断面测量，线路竖曲线设计等。(2)线路工程的施工放样阶段根据...
