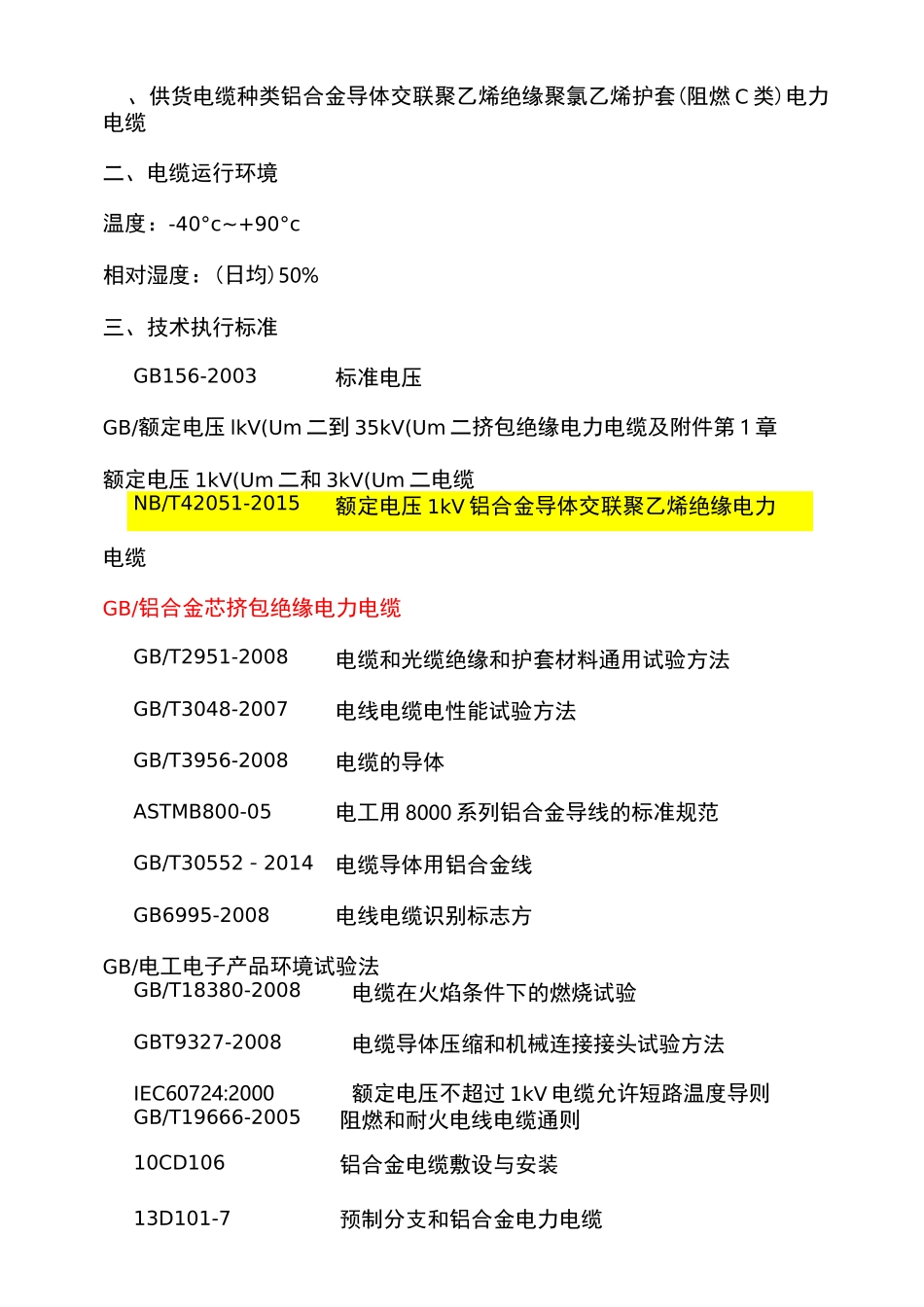

、供货电缆种类铝合金导体交联聚乙烯绝缘聚氯乙烯护套(阻燃C类)电力电缆二、电缆运行环境温度：-40°c~+90°c相对湿度：(日均)50%三、技术执行标准GB156-2003标准电压GB/额定电压lkV(Um二到35kV(Um二挤包绝缘电力电缆及附件第1章额定电压1kV(Um二和3kV(Um二电缆NB/T42051-2015额定电压1kV铝合金导体交联聚乙烯绝缘电力电缆GB/铝合金芯挤包绝缘电力电缆GB/T2951-2008电缆和光缆绝缘和护套材料通用试验方法GB/T3048-2007电线电缆电性能试验方法GB/T3956-2008电缆的导体ASTMB800-05电工用8000系列铝合金导线的标准规范GB/T30552－2014电缆导体用铝合金线GB6995-2008电线电缆识别标志方GB/电工电子产品环境试验法GB/T18380-2008电缆在火焰条件下的燃烧试验GBT9327-2008电缆导体压缩和机械连接接头试验方法IEC60724:2000额定电压不超过1kV电缆允许短路温度导则GB/T19666-2005阻燃和耐火电线电缆通则10CD106铝合金电缆敷设与安装13D101-7预制分支和铝合金电力电缆GB/T2952电缆外护套GB/布线系统载流量GB4208-2008外壳防护等级测试上述标准以最新发布的为准，电缆所测性能符合国家标准GB/T12706-2008标准要求，并满足工程所在地的气候环境要求。四、使用特性额定电压U/U为lkV,系统最高电压，使用频率为50Hz。0电缆须长期稳定运行，达到设计寿命，应采用优质的绝缘材料，允许长期运行最高额定温度为90°C。短路时（最长持续时间不超过5S）电缆导体最高温度不超过250C。电缆在正常条件下运行时，电缆设计寿命不小于30年。为保证设计寿命，采用优质进口绝缘材料（提供报关单）应具备良好的低温性能和抗老化性能，敷设时的环境温度可达一25C,最低运行温度可达一40C（要求提供相关实验报告），可用于沟、槽、桥架或直接明敷等方式。电缆敷设时允许的最小弯曲半径：不小于电缆外径的7倍。电缆护套应采用优质的材料，具有很好的耐候性，可防紫外线抗老化（要求提供实验报告）。电缆应不含铅、镉等重金属。电缆的载流量必须得到国家权威机构认可，并满足国家相关标准要求。（需提供国家电线电缆质量监督检验中心或者电力工业电气设备质量检验测试中心出具的载流量测试报告）五、电缆的技术要求导体电缆的铝合金导体材料须得到国际铝业协会认证，采用性能优异的AA8000系列8030铝合金（须提供第三方材质合金成分检测报告），导体性能应符合GB/T30552—2014电缆导体用铝合金线，（需提供国家电线电缆质量监督检验中心出具的抗压蠕变性能检测报告）；导体直流电阻符合GB/T3956-2008的规定。导体表面光洁，无损伤绝缘的毛刺，锐边，以及凸起或断裂的单线。35mm2及以上规格的导体应采用型线绞合结构。绞合完的导体应经过足够时间的热处理。绝缘绝缘材料选用性能优异的交联聚乙烯绝缘料（XLPE）,绝缘紧密挤包在导体上，且容易剥离而不损伤导体；绝缘表面平整，色泽均匀。绝缘材料应具备一定的耐盐雾腐蚀能力，满足电工电子产品环境试验的要求（须提供试验报告）。绝缘的标称厚度符合GB/的规定（表1）,绝缘厚度平均值不小于规定的标称值，绝缘最薄点的厚度不小于标称值的90%。表1额定电压1kV的交联聚乙烯绝缘电力电缆的绝缘标称厚度序号导体标称截面（mm2）绝缘标称厚度（mm）序号导体标称截面（mm2）绝缘标称厚度（mm）1、912024、6101503101118541612240525133006351440075015500870、9516630绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。绝缘线芯的识别标志符合的规定。缆芯及填充物电缆线芯成缆后线芯间的间隙可以适当填充，保证成缆后圆整。内衬层电缆成缆线芯上有内衬层，内衬层采用绕包型式，绕包内衬层的工作温度与电缆的工作温度相适应。电缆外护套电缆的护套材料采用性能优异的聚氯乙烯护套料，电缆的护套均匀地挤包在缆芯外，护套表面平整、色泽均匀。护套材料应具备一定的耐盐雾腐蚀能力，满足电工电子产品环境试验的要求（须提供试验报告）。护套厚度符合GB/的规定。电缆的铠装必须采用强度高、耐腐蚀性能优异的非磁性AA5xxx系列铝合金，结构为自锁型，铠装层的抗侧压力不小于4380N/m*R。（须提供试验报告）。电缆连接金具电缆连接金具（直通连接金具、分支连接金具、接线端子）应满足《额...
