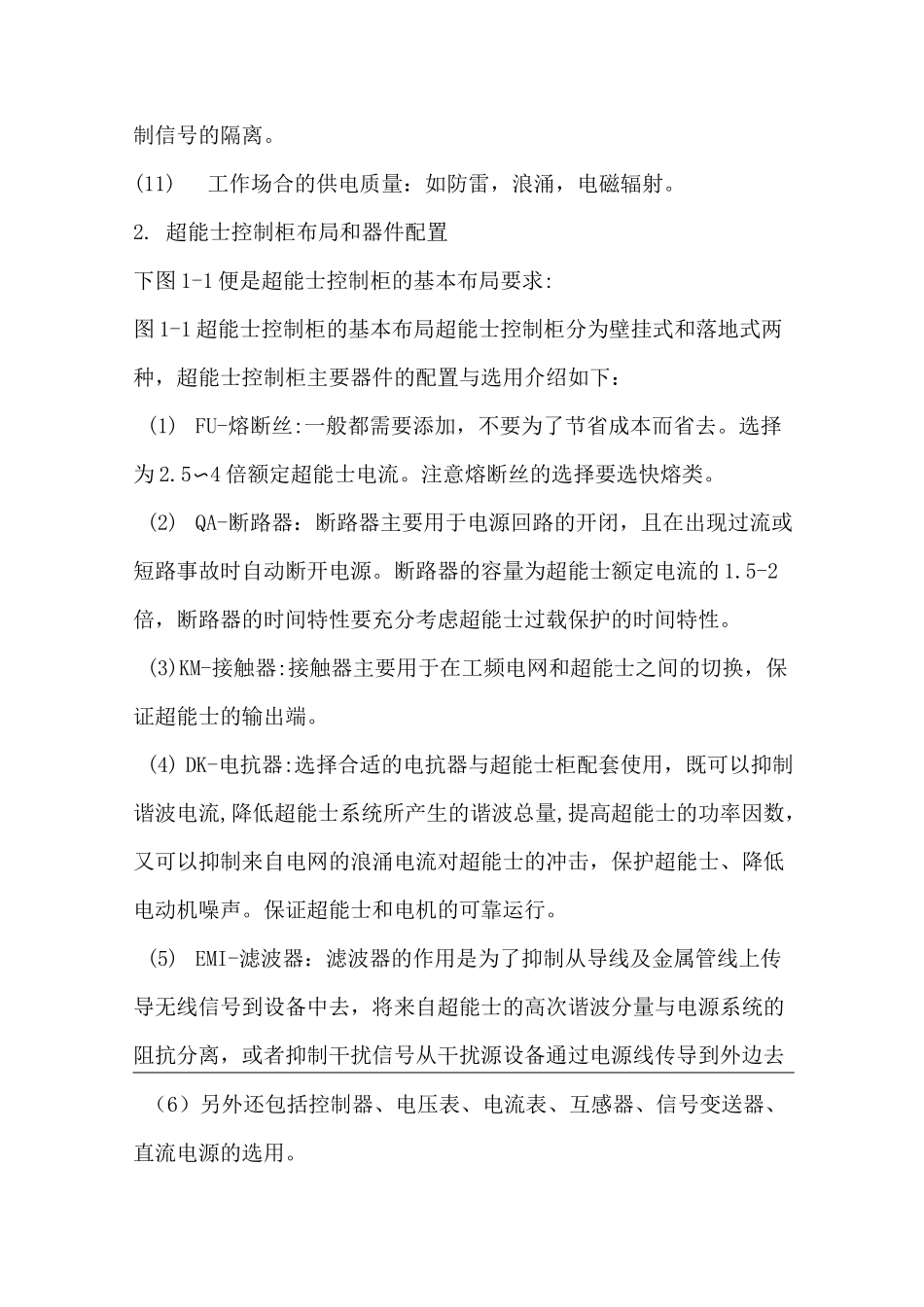

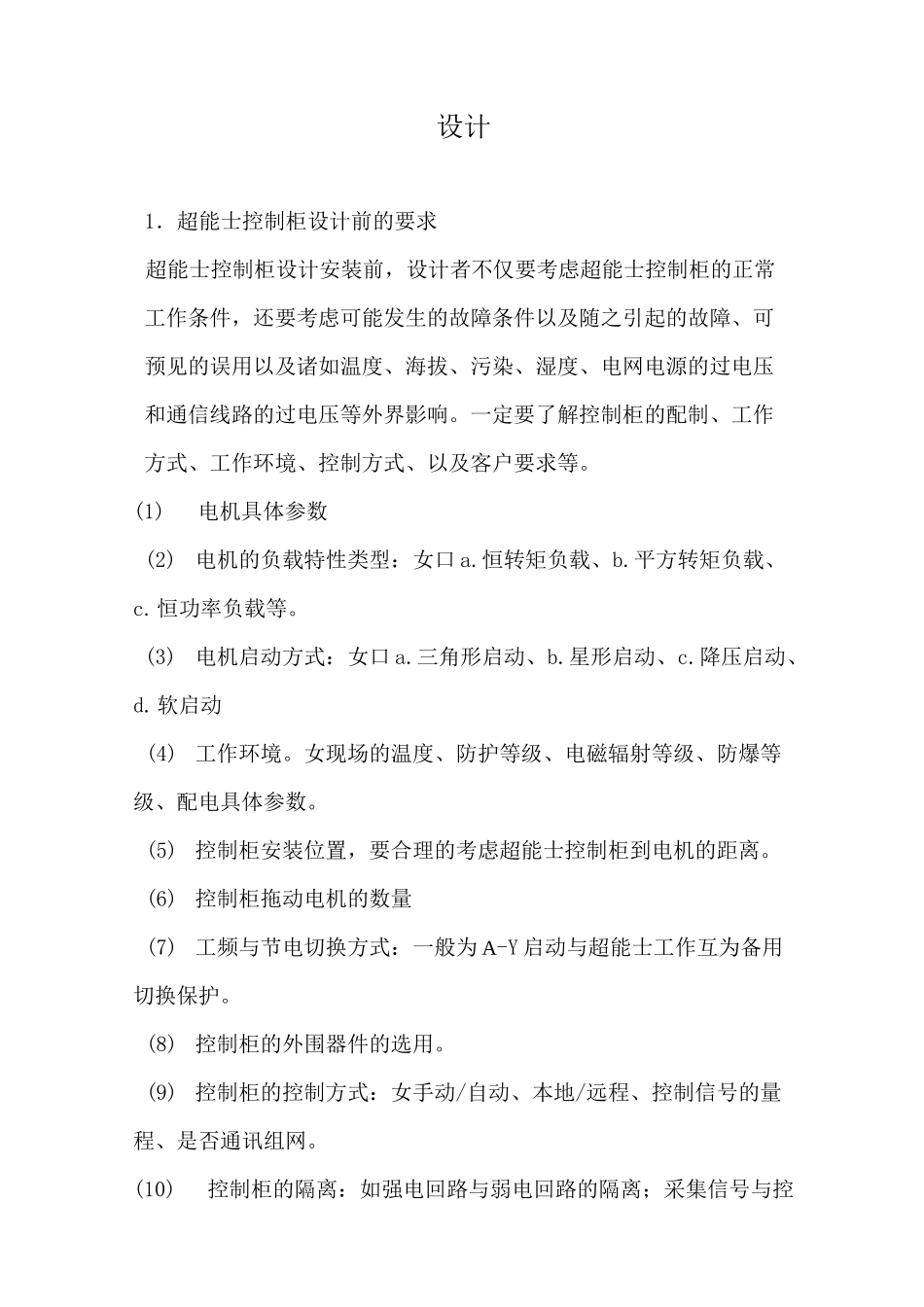

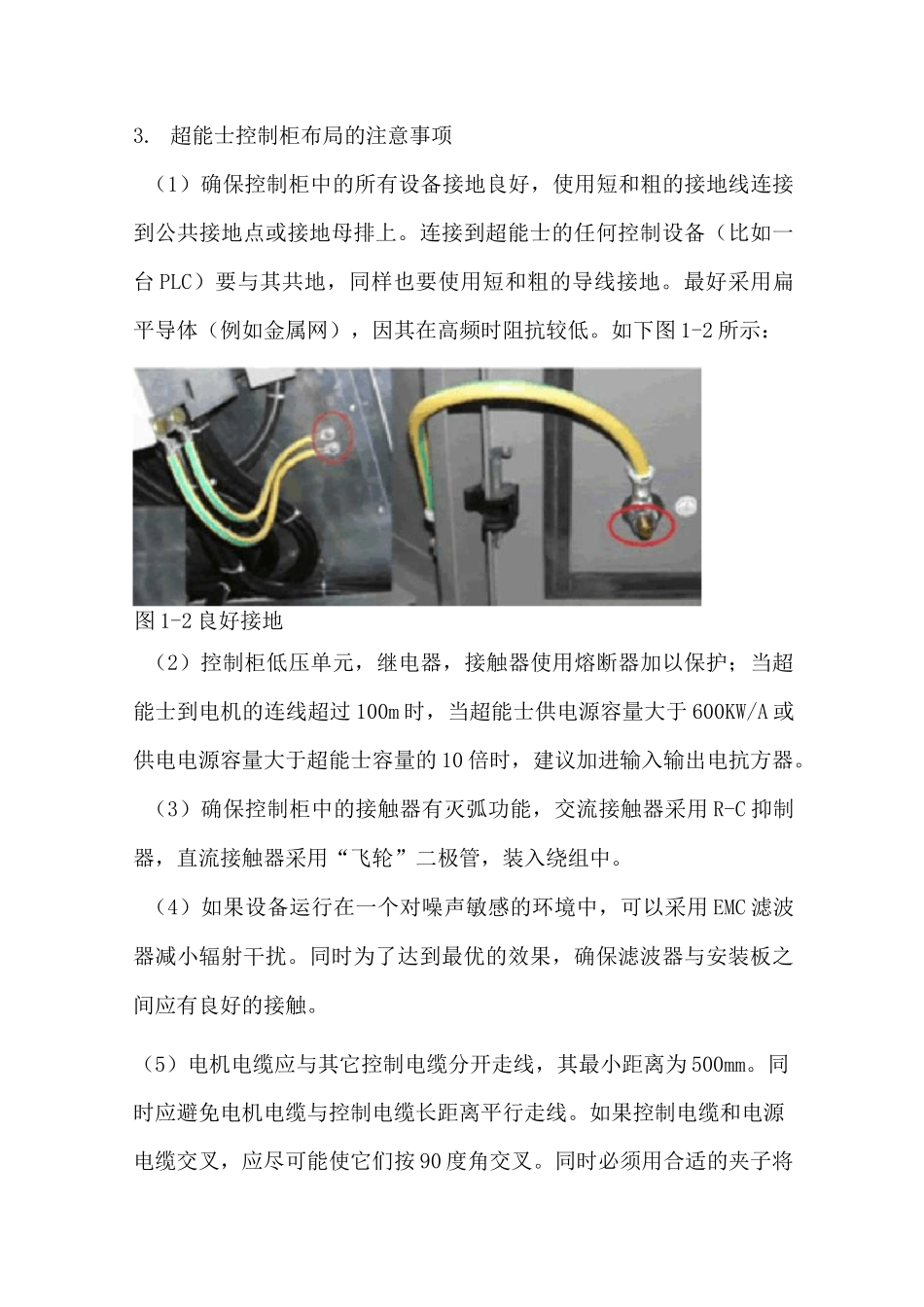

设计1．超能士控制柜设计前的要求超能士控制柜设计安装前，设计者不仅要考虑超能士控制柜的正常工作条件，还要考虑可能发生的故障条件以及随之引起的故障、可预见的误用以及诸如温度、海拔、污染、湿度、电网电源的过电压和通信线路的过电压等外界影响。一定要了解控制柜的配制、工作方式、工作环境、控制方式、以及客户要求等。(1)电机具体参数(2)电机的负载特性类型：女口a.恒转矩负载、b.平方转矩负载、c.恒功率负载等。(3)电机启动方式：女口a.三角形启动、b.星形启动、c.降压启动、d.软启动(4)工作环境。女现场的温度、防护等级、电磁辐射等级、防爆等级、配电具体参数。(5)控制柜安装位置，要合理的考虑超能士控制柜到电机的距离。(6)控制柜拖动电机的数量(7)工频与节电切换方式：一般为A-Y启动与超能士工作互为备用切换保护。(8)控制柜的外围器件的选用。(9)控制柜的控制方式：女手动/自动、本地/远程、控制信号的量程、是否通讯组网。(10)控制柜的隔离：如强电回路与弱电回路的隔离；采集信号与控制信号的隔离。(11)工作场合的供电质量：如防雷，浪涌，电磁辐射。2.超能士控制柜布局和器件配置下图1-1便是超能士控制柜的基本布局要求:图1-1超能士控制柜的基本布局超能士控制柜分为壁挂式和落地式两种，超能士控制柜主要器件的配置与选用介绍如下：(1)FU-熔断丝:一般都需要添加，不要为了节省成本而省去。选择为2.5〜4倍额定超能士电流。注意熔断丝的选择要选快熔类。(2)QA-断路器：断路器主要用于电源回路的开闭，且在出现过流或短路事故时自动断开电源。断路器的容量为超能士额定电流的1.5-2倍，断路器的时间特性要充分考虑超能士过载保护的时间特性。(3)KM-接触器:接触器主要用于在工频电网和超能士之间的切换，保证超能士的输出端。(4)DK-电抗器:选择合适的电抗器与超能士柜配套使用，既可以抑制谐波电流,降低超能士系统所产生的谐波总量,提高超能士的功率因数，又可以抑制来自电网的浪涌电流对超能士的冲击，保护超能士、降低电动机噪声。保证超能士和电机的可靠运行。(5)EMI-滤波器：滤波器的作用是为了抑制从导线及金属管线上传导无线信号到设备中去，将来自超能士的高次谐波分量与电源系统的阻抗分离，或者抑制干扰信号从干扰源设备通过电源线传导到外边去（6）另外还包括控制器、电压表、电流表、互感器、信号变送器、直流电源的选用。3.超能士控制柜布局的注意事项（1）确保控制柜中的所有设备接地良好，使用短和粗的接地线连接到公共接地点或接地母排上。连接到超能士的任何控制设备（比如一台PLC）要与其共地，同样也要使用短和粗的导线接地。最好采用扁平导体（例如金属网），因其在高频时阻抗较低。如下图1-2所示：图1-2良好接地（2）控制柜低压单元，继电器，接触器使用熔断器加以保护；当超能士到电机的连线超过100m时，当超能士供电源容量大于600KW/A或供电电源容量大于超能士容量的10倍时，建议加进输入输出电抗方器。（3）确保控制柜中的接触器有灭弧功能，交流接触器采用R-C抑制器，直流接触器采用“飞轮”二极管，装入绕组中。（4）如果设备运行在一个对噪声敏感的环境中，可以采用EMC滤波器减小辐射干扰。同时为了达到最优的效果，确保滤波器与安装板之间应有良好的接触。（5）电机电缆应与其它控制电缆分开走线，其最小距离为500mm。同时应避免电机电缆与控制电缆长距离平行走线。如果控制电缆和电源电缆交叉，应尽可能使它们按90度角交叉。同时必须用合适的夹子将电机电缆和控制电缆的屏蔽层固定到安装板上。（6）为了有效的抑制电磁波的辐射和传导，超能士的电机电缆必须采用屏蔽电缆，屏蔽层的电导必须至少为每相导线芯的电导的1/10。（7）控制柜应分别设置零线排组及保护地线排组（PE）。接地排组和PE导电排必须接到横梁上（铜排到铜排联接）。它们必须在电缆压盖处正对的附近位置。接地排组额外还要通过另外的电缆与保护电路（接地电排）连接。屏蔽总线用于确保各个电缆的屏蔽连接可靠，它通过一个横梁实现大面积的金属到金属联接。如图1-3所示：图1-3零线排组与保护接地排组（8）不能将装有显示器的操作面板安装在靠近电缆和带有线圈的设备旁...
