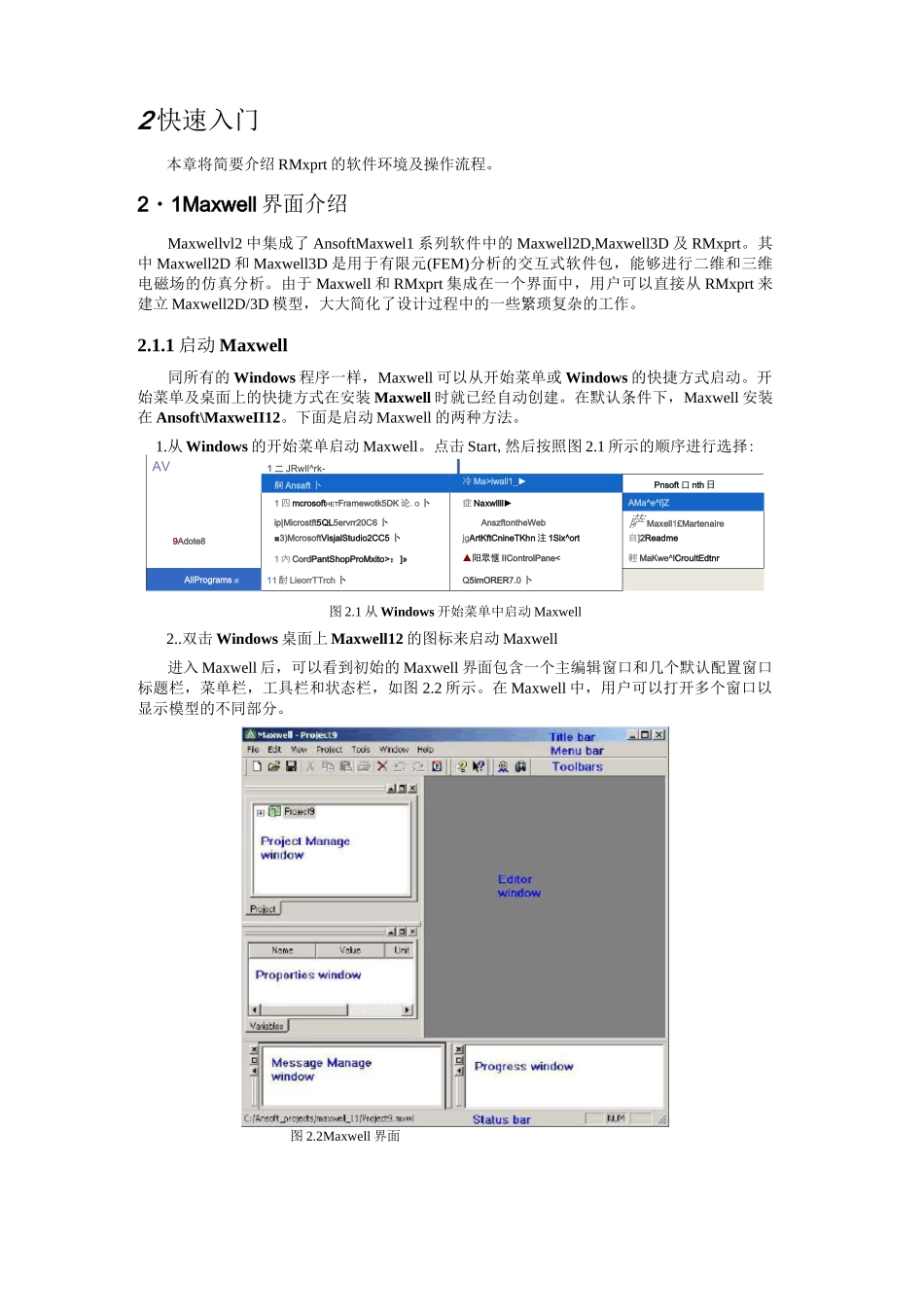

2快速入门本章将简要介绍RMxprt的软件环境及操作流程。2・1Maxwell界面介绍Maxwellvl2中集成了AnsoftMaxwel1系列软件中的Maxwell2D,Maxwell3D及RMxprt。其中Maxwell2D和Maxwell3D是用于有限元(FEM)分析的交互式软件包，能够进行二维和三维电磁场的仿真分析。由于Maxwell和RMxprt集成在一个界面中，用户可以直接从RMxprt来建立Maxwell2D/3D模型，大大简化了设计过程中的一些繁琐复杂的工作。2.1.1启动Maxwell同所有的Windows程序一样，Maxwell可以从开始菜单或Windows的快捷方式启动。开始菜单及桌面上的快捷方式在安装Maxwell时就已经自动创建。在默认条件下，Maxwell安装在Ansoft\MaxweII12。下面是启动Maxwell的两种方法。1.从Windows的开始菜单启动Maxwell。点击Start,然后按照图2.1所示的顺序进行选择:AV1二JRwll^rk-I舸Ansaft卜冷Ma>iwall1_►Pnsoft口nth日1四mcrosoftHETFramewotk5DK论.O卜症Naxwllll►AMa^e^l]Zip|Microstft5QL5ervrr20C6卜AnszftontheWeb萨Maxell1£Martenaire9Adote8■3)McrosoftVisjalStudio2CC5卜jgArtKftCnineTKhn注1Six^ort自]2Readme1內CordPantShopProMxito>：]»▲阳眾惬IIControlPane<輕MaKwe^lCroultEdtnrAllPrograms岸11酎LieorrTTrch卜Q5imORER7.0卜图2.1从Windows开始菜单中启动Maxwell2..双击Windows桌面上Maxwell12的图标来启动Maxwell进入Maxwell后，可以看到初始的Maxwell界面包含一个主编辑窗口和几个默认配置窗口标题栏，菜单栏，工具栏和状态栏，如图2.2所示。在Maxwell中，用户可以打开多个窗口以显示模型的不同部分。图2.2Maxwell界面r2.1.2退出Maxwell像所有的Windows程序一样，有很多种途径来退出Maxwel1界面。1.通过菜单栏的Fi1e>Exit命令来退出Maxwell,如图2.3所示。也可以通过快捷键Alt+F,X。图2.3通过菜单栏命令退出Maxwell2.通过标题栏命令Close来退出Maxwell（在标题栏的Maxwell图标上单击鼠标左键），如图2.4所示。也可以使用快捷键Alt+F4。AMaxwell-Project1Restore5i纬MinimiseMa^imzcXClose图2.4通过标题栏命令退出Maxwell3•在标题栏点击鼠标右键，在弹出的菜单中选择Close命令来退出Maxwello警告：退出界面前别忘记保存文件。2.2Maxwell的项目（project）及设计（design）Maxwell中project是数据文件的一个基本单元，一个project中可以包含一个或多个不同的设计（design）,可以是RMxprt的，也可以是Maxwell的。同一个项目的设计保存在一个数据文件中。用户可以打开或关闭一个项目，但不能打开或关闭一个设计。设计可以在项目中添加或删除，也可以从一个项目中复制到另一个项目。2.2.1创建、删除Maxwell项目1.用户可以使用菜单栏命令File>New来创建一个新的项目（参考图2.3）。也可以使用快捷键Ctrl+N。在项目管理窗口的项目树中创建并列出一个新的项目，如图2.5所示。默认条件下，该项目被命名为Projectn，n是项目被添加的次序。项目的相关信息，如材料属性设置等，存储在项目树中对应项目的子目录下。图2.5创建项目Project22.要删除一个项目，用户首先要选择对应的项目文件，然后使用菜单栏命令Edit>Delete。或使用快捷键Alt+E,D。在删除项目时，会弹出一个警告对话框，要用户确认删除操作，如图2.6所示。用户确认后,项目将会在项目树中消失，所有相关项目文件也会被删除。图2.6弹出对话框以确认删除项目2・2・2插入一个新的RMxprt设计1.要插入一个新的RMxprt的设计，用户有两种方式：1）通过菜单命令Project>InsertRMxprtDesign来插入一个新的RMxprt设计，如图2.7所示。也可以使用快捷键Alt+P,I。FicEdtWen覆！g掘农|TechWindonHelp曲[nsettI'^aKHe]3DDesign|[]【nsntMa:誚创2DDKicr鏗LnwrtRMxprtDsign[nsettDjcurrentattmFie...AnaAllProlectRlanaqerrfroiecttai^Wcs.i.Datasrts,..RftfrovsIrius&JD^flritloi-|!>...图2.7通过菜单命令插入一个新的RMxprt设计2）通过工具栏上RMxprt的命令图标InsertRMxprtDesign插入一个新的RMxprt设计。选择电机类型，如图2.8所示。SehctMcichiFiRType@Thiee-FViaieInductionMuter筋Srflle-Flia&BIndLctnnklutorjjiIhiee-P^dieSjirchioncius-Macfiine»2山砧匕瞄PeimanuntN曲11戎J...
