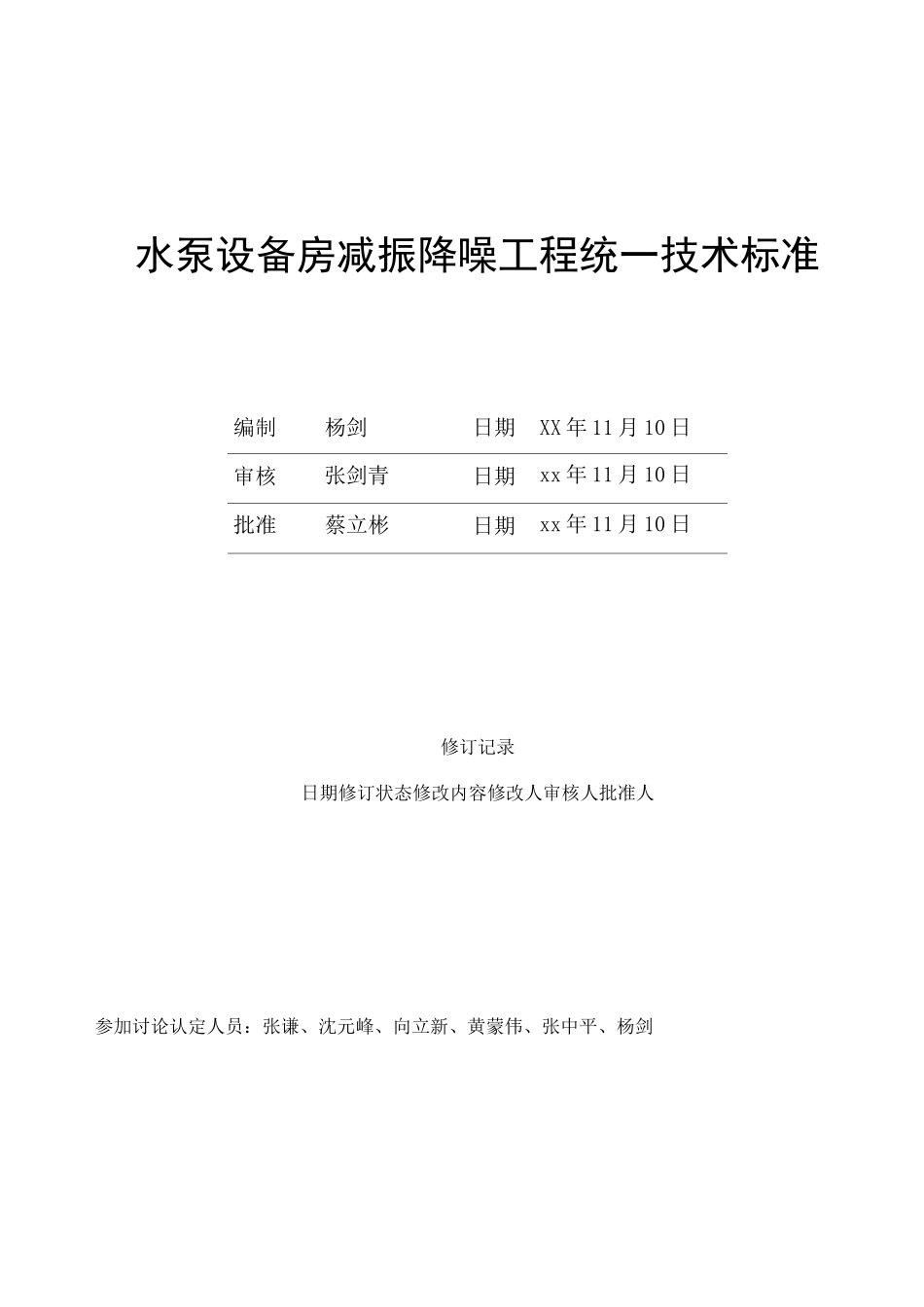

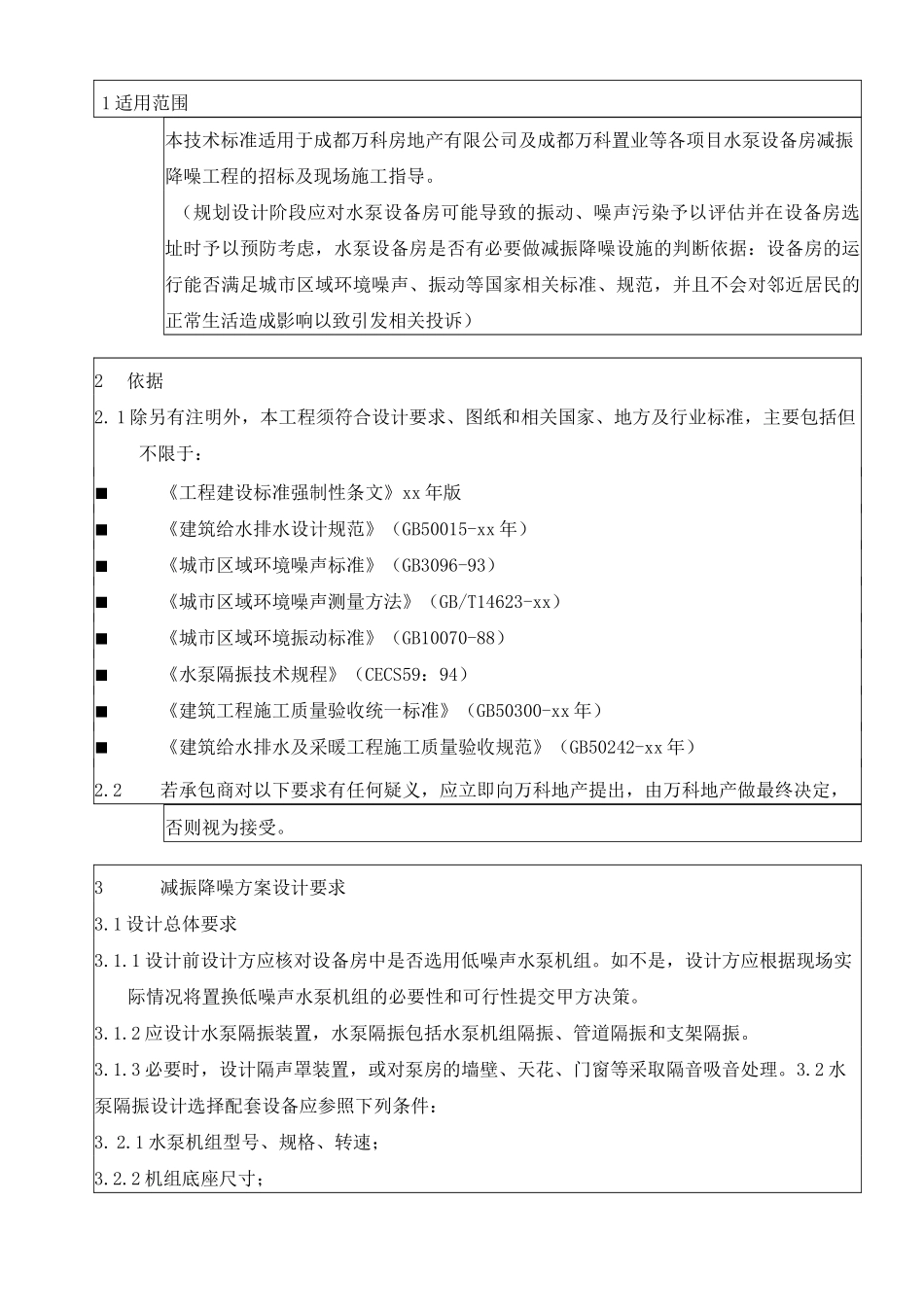

水泵设备房减振降噪工程统一技术标准编制杨剑日期XX年11月10日审核张剑青日期xx年11月10日批准蔡立彬日期xx年11月10日修订记录日期修订状态修改内容修改人审核人批准人参加讨论认定人员:张谦、沈元峰、向立新、黄蒙伟、张中平、杨剑1适用范围本技术标准适用于成都万科房地产有限公司及成都万科置业等各项目水泵设备房减振降噪工程的招标及现场施工指导。(规划设计阶段应对水泵设备房可能导致的振动、噪声污染予以评估并在设备房选址时予以预防考虑,水泵设备房是否有必要做减振降噪设施的判断依据:设备房的运行能否满足城市区域环境噪声、振动等国家相关标准、规范,并且不会对邻近居民的正常生活造成影响以致引发相关投诉)2依据2.1除另有注明外,本工程须符合设计要求、图纸和相关国家、地方及行业标准,主要包括但不限于:■《工程建设标准强制性条文》xx年版■《建筑给水排水设计规范》(GB50015-xx年)■《城市区域环境噪声标准》(GB3096-93)■《城市区域环境噪声测量方法》(GB/T14623-xx)■《城市区域环境振动标准》(GB10070-88)■《水泵隔振技术规程》(CECS59:94)■《建筑工程施工质量验收统一标准》(GB50300-xx年)■《建筑给水排水及采暖工程施工质量验收规范》(GB50242-xx年)2.2若承包商对以下要求有任何疑义,应立即向万科地产提出,由万科地产做最终决定,否则视为接受。3减振降噪方案设计要求3.1设计总体要求3.1.1设计前设计方应核对设备房中是否选用低噪声水泵机组。如不是,设计方应根据现场实际情况将置换低噪声水泵机组的必要性和可行性提交甲方决策。3.1.2应设计水泵隔振装置,水泵隔振包括水泵机组隔振、管道隔振和支架隔振。3.1.3必要时,设计隔声罩装置,或对泵房的墙壁、天花、门窗等采取隔音吸音处理。3.2水泵隔振设计选择配套设备应参照下列条件:3.2.1水泵机组型号、规格、转速;3.2.2机组底座尺寸;3.2.3水泵、电动机和底座的重量;3.2.4管道和地脚螺栓位置;3.2.5隔振元件的特性,技术参数及其使用的环境条件。3.3水泵机组隔振3.3.1水泵机组隔振应根据水泵型号规格、水泵机组转速、系统质量和安装位置、荷载值、频率比要求等因素选用隔振元件。一般应选用橡胶隔振垫、阻尼弹簧隔振器和橡胶隔振器。3.3.2立式水泵应采用橡胶隔振器。3.3.3水泵机组隔振元件支承点数量应为偶数,且不小于4个。3.3.4一台水泵机组的各个支承点的隔振元件,其型号、规格、性能应尽可能保持一致。3.4管道隔振3.4.1水泵吸水管和出水管上均应采用管道隔振元件,管道隔振元件具有隔振和位移补偿双重功能。3.4.2管道隔振元件应根据隔振要求、位移补偿要求、环境条件等因素选用,一般宜采用以橡胶为原料的可曲挠管道配件,如法兰或螺纹连接的可曲挠橡胶接头、可曲挠橡胶弯头等。3.4.3用于水泵出水管的可曲挠橡胶管道配件应按工作压力选用,用于水泵吸水管的可曲挠橡胶管道配件应按真空度选用。3.4.4可曲挠橡胶管道配件的数量应由隔振和位移补偿两方面的要求确定。3.4.3管道穿墙和穿楼板处,均应有防固体传声措施。建议在穿墙体、楼板套管内壁与管道外壁之间加设软质隔离品(如10mm或25mm厚的环保吸音棉)。3.5支架隔振3.5.1当水泵机组的基础和管道采取隔振措施时,管道支架应采用弹性支架。弹性支架应具有固定架设管道与隔振双重功能。3.5.2支架隔振元件应根据管道的直径、重量、数量、隔振要求和与楼板或地面的距离,可选用弹性支架、弹性托架、弹性吊架。3.5.2弹性支架数量应根据管道重量确定,支架悬挂物体的总重量应不大于支架容许额定荷载量。4安装及施工要求4.1水泵机组隔振安装4.1.1水泵机组隔振元件应按水泵机组的中轴线作对称布置。橡胶隔振垫的平面布置可按顺时针或逆时针方向布置。4.1.2卧式水泵机组隔振安装橡胶隔振垫或阻尼弹簧隔振器时,一般情况下,橡胶隔振垫或阻尼弹簧隔振器与水泵基础或型钢机座之间勿须粘接或固定。4.1.3立式水泵机组安装使用橡胶隔振器时,橡胶隔振器应通过螺栓(加设弹簧垫圈)与水泵机组混凝土机座(或型钢机座)锚固安装。4.1.4橡胶隔振垫单层布置不能满足设计要求时,可采取多层串联布置,但隔振垫层数不宜大于五层。串联设...
