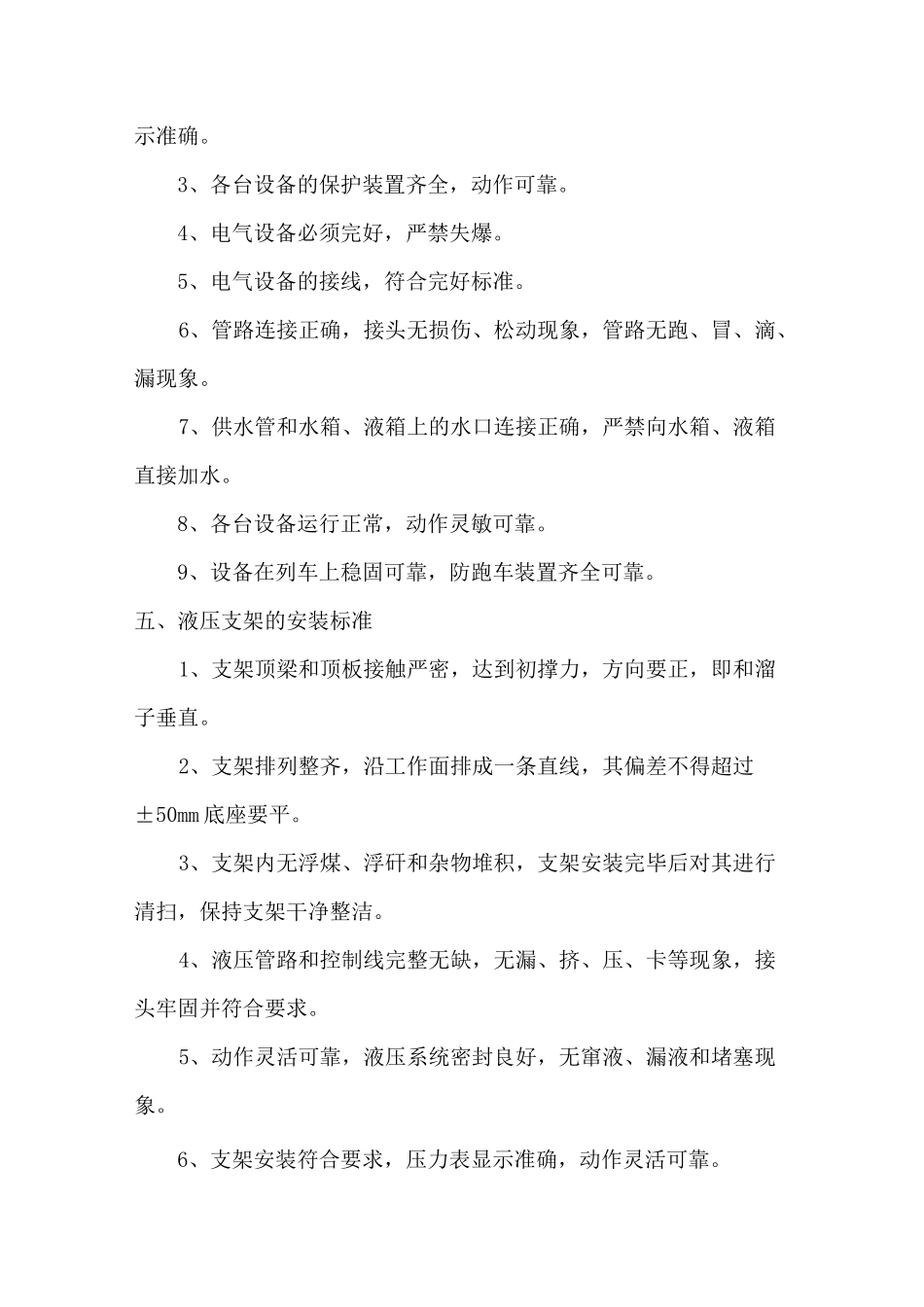

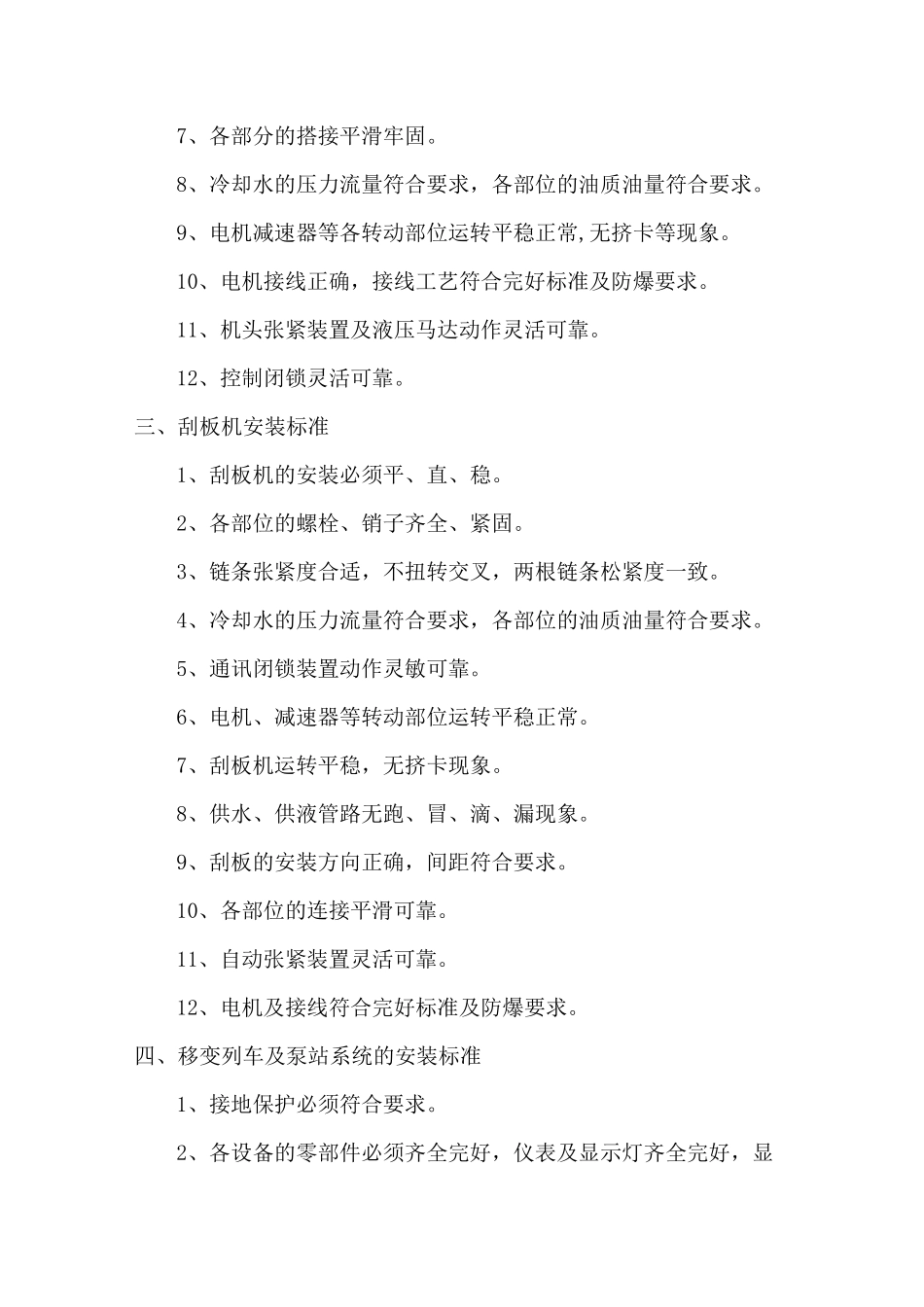

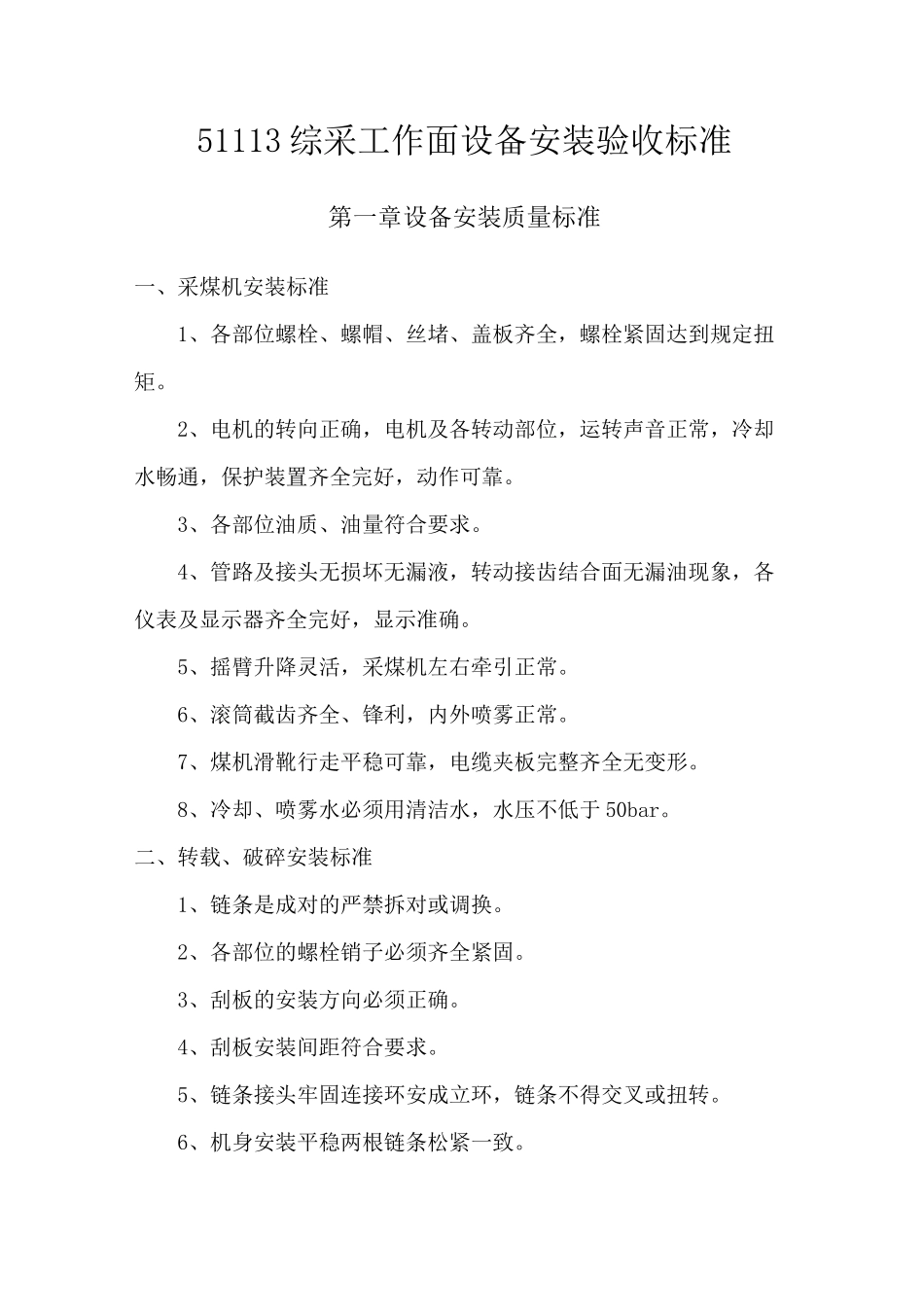

51113综采工作面设备安装验收标准第一章设备安装质量标准一、采煤机安装标准1、各部位螺栓、螺帽、丝堵、盖板齐全，螺栓紧固达到规定扭矩。2、电机的转向正确，电机及各转动部位，运转声音正常，冷却水畅通，保护装置齐全完好，动作可靠。3、各部位油质、油量符合要求。4、管路及接头无损坏无漏液，转动接齿结合面无漏油现象，各仪表及显示器齐全完好，显示准确。5、摇臂升降灵活，采煤机左右牵引正常。6、滚筒截齿齐全、锋利，内外喷雾正常。7、煤机滑靴行走平稳可靠，电缆夹板完整齐全无变形。8、冷却、喷雾水必须用清洁水，水压不低于50bar。二、转载、破碎安装标准1、链条是成对的严禁拆对或调换。2、各部位的螺栓销子必须齐全紧固。3、刮板的安装方向必须正确。4、刮板安装间距符合要求。5、链条接头牢固连接环安成立环，链条不得交叉或扭转。6、机身安装平稳两根链条松紧一致。7、各部分的搭接平滑牢固。8、冷却水的压力流量符合要求，各部位的油质油量符合要求。9、电机减速器等各转动部位运转平稳正常,无挤卡等现象。10、电机接线正确，接线工艺符合完好标准及防爆要求。11、机头张紧装置及液压马达动作灵活可靠。12、控制闭锁灵活可靠。三、刮板机安装标准1、刮板机的安装必须平、直、稳。2、各部位的螺栓、销子齐全、紧固。3、链条张紧度合适，不扭转交叉，两根链条松紧度一致。4、冷却水的压力流量符合要求，各部位的油质油量符合要求。5、通讯闭锁装置动作灵敏可靠。6、电机、减速器等转动部位运转平稳正常。7、刮板机运转平稳，无挤卡现象。8、供水、供液管路无跑、冒、滴、漏现象。9、刮板的安装方向正确，间距符合要求。10、各部位的连接平滑可靠。11、自动张紧装置灵活可靠。12、电机及接线符合完好标准及防爆要求。四、移变列车及泵站系统的安装标准1、接地保护必须符合要求。2、各设备的零部件必须齐全完好，仪表及显示灯齐全完好，显示准确。3、各台设备的保护装置齐全，动作可靠。4、电气设备必须完好，严禁失爆。5、电气设备的接线，符合完好标准。6、管路连接正确，接头无损伤、松动现象，管路无跑、冒、滴、漏现象。7、供水管和水箱、液箱上的水口连接正确，严禁向水箱、液箱直接加水。8、各台设备运行正常，动作灵敏可靠。9、设备在列车上稳固可靠，防跑车装置齐全可靠。五、液压支架的安装标准1、支架顶梁和顶板接触严密，达到初撑力，方向要正，即和溜子垂直。2、支架排列整齐，沿工作面排成一条直线，其偏差不得超过±50mm底座要平。3、支架内无浮煤、浮矸和杂物堆积，支架安装完毕后对其进行清扫，保持支架干净整洁。4、液压管路和控制线完整无缺，无漏、挤、压、卡等现象，接头牢固并符合要求。5、动作灵活可靠，液压系统密封良好，无窜液、漏液和堵塞现象。6、支架安装符合要求，压力表显示准确，动作灵活可靠。7、在升降支架前必须认真检查支架滤芯，确保支架过滤系统处于正常工作状态，方可操作支架，绝不允许甩掉支架过滤系统不用。第二章电缆、管路安装标准一、电缆吊挂标准1、现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则，新敷设的电缆应经机电物资部验收合格后方可投入使用。2、电缆悬挂必须符合规程规定，做到整齐不交叉、不缠绕、不盘圈、不挤压、不落地、不粘灰积尘。3、敷设在巷道内的电缆，必须采用电缆钩分钩悬挂，且要悬挂整齐，电缆钩统一使用宽底板树脂电缆钩。4、电缆吊挂大巷间距为1.5m,斜巷为lm,允许误差土50mm；固定电缆钩的锚杆埋入深度不小于200mm，允许误差土10mm。5、在采掘工作面（顺槽）巷道悬挂间距为1.5米,允许误差土100mm；悬挂高度以电缆钩上吊孔距地板2m为准，允许误差土50mm；其他有特殊要求的电缆按设计进行吊挂。6、所有电缆不允许挂在风、水管路上，不得遭受淋水。电缆上严禁悬挂任何物件。电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。7、在巷道内通信、信号电缆与动力电缆在同一侧悬挂时，要按照通信和信号电缆在上、电力电缆在下的原则进行悬挂，其间距0.1m；高压电缆之间，低压电缆之间间距不小于50mm，高、低压电缆间距应不小于0.1m。8、电缆跨巷道...
