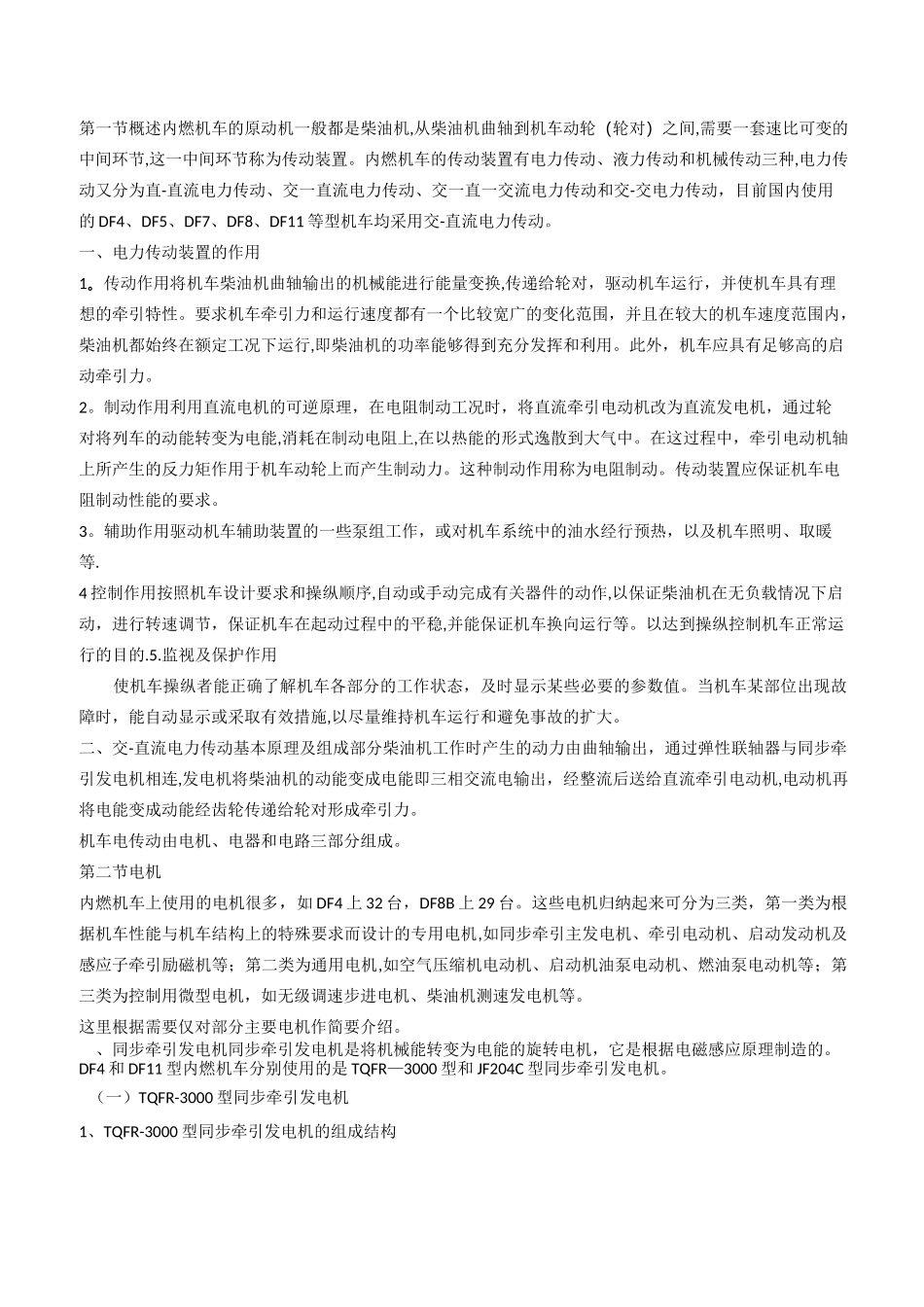

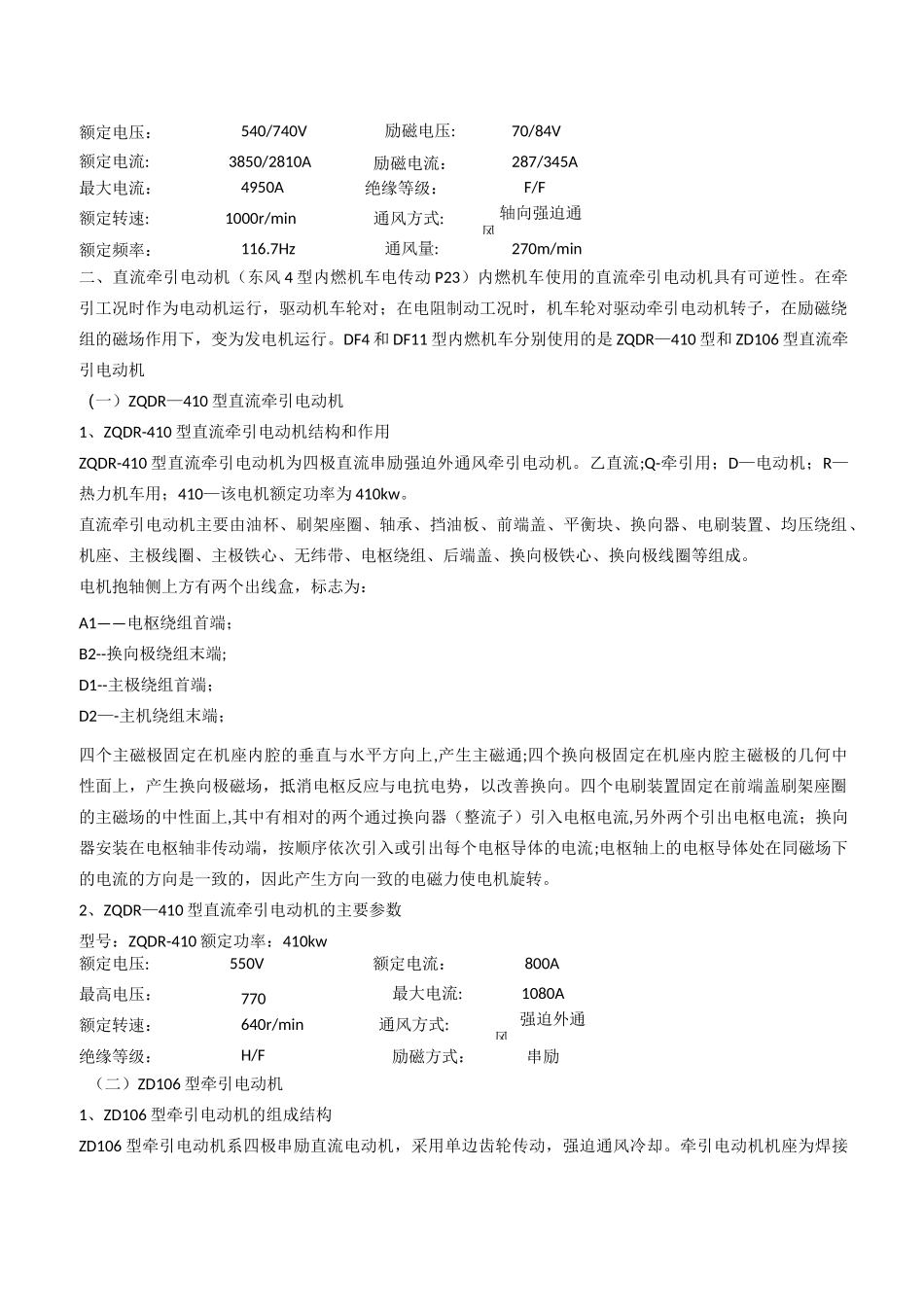

第一节概述内燃机车的原动机一般都是柴油机,从柴油机曲轴到机车动轮（轮对）之间,需要一套速比可变的中间环节,这一中间环节称为传动装置。内燃机车的传动装置有电力传动、液力传动和机械传动三种,电力传动又分为直-直流电力传动、交一直流电力传动、交一直一交流电力传动和交-交电力传动，目前国内使用的DF4、DF5、DF7、DF8、DF11等型机车均采用交-直流电力传动。一、电力传动装置的作用1。传动作用将机车柴油机曲轴输出的机械能进行能量变换,传递给轮对，驱动机车运行，并使机车具有理想的牵引特性。要求机车牵引力和运行速度都有一个比较宽广的变化范围，并且在较大的机车速度范围内，柴油机都始终在额定工况下运行,即柴油机的功率能够得到充分发挥和利用。此外，机车应具有足够高的启动牵引力。2。制动作用利用直流电机的可逆原理，在电阻制动工况时，将直流牵引电动机改为直流发电机，通过轮对将列车的动能转变为电能,消耗在制动电阻上,在以热能的形式逸散到大气中。在这过程中，牵引电动机轴上所产生的反力矩作用于机车动轮上而产生制动力。这种制动作用称为电阻制动。传动装置应保证机车电阻制动性能的要求。3。辅助作用驱动机车辅助装置的一些泵组工作，或对机车系统中的油水经行预热，以及机车照明、取暖等.4控制作用按照机车设计要求和操纵顺序,自动或手动完成有关器件的动作,以保证柴油机在无负载情况下启动，进行转速调节，保证机车在起动过程中的平稳,并能保证机车换向运行等。以达到操纵控制机车正常运行的目的.5.监视及保护作用使机车操纵者能正确了解机车各部分的工作状态，及时显示某些必要的参数值。当机车某部位出现故障时，能自动显示或采取有效措施,以尽量维持机车运行和避免事故的扩大。二、交-直流电力传动基本原理及组成部分柴油机工作时产生的动力由曲轴输出，通过弹性联轴器与同步牵引发电机相连,发电机将柴油机的动能变成电能即三相交流电输出，经整流后送给直流牵引电动机,电动机再将电能变成动能经齿轮传递给轮对形成牵引力。机车电传动由电机、电器和电路三部分组成。第二节电机内燃机车上使用的电机很多，如DF4上32台，DF8B上29台。这些电机归纳起来可分为三类，第一类为根据机车性能与机车结构上的特殊要求而设计的专用电机,如同步牵引主发电机、牵引电动机、启动发动机及感应子牵引励磁机等；第二类为通用电机,如空气压缩机电动机、启动机油泵电动机、燃油泵电动机等；第三类为控制用微型电机，如无级调速步进电机、柴油机测速发电机等。这里根据需要仅对部分主要电机作简要介绍。、同步牵引发电机同步牵引发电机是将机械能转变为电能的旋转电机，它是根据电磁感应原理制造的。DF4和DF11型内燃机车分别使用的是TQFR—3000型和JF204C型同步牵引发电机。（一）TQFR-3000型同步牵引发电机1、TQFR-3000型同步牵引发电机的组成结构TQFR-3000型同步牵引发电机其型号的含义是：T-同步；Q-牵引；F-发电机；R-热力机车；3000—额定容量为3000kv。A。是一台卧式、单轴承、径向自通风、十八极凸极式三相交流同步发电机。电机输入端（主驱动端）轴伸为法兰盘形式，通过弹性连轴节与柴油机曲轴连接，使发电机和柴油机连为一体构成机组.电机输出端（辅助驱动端）为锥度轴伸，通过带有橡胶减震装置的万向连轴节与启动变速箱连接。牵引发电机定子是实现电机能量转换的电枢部分，其作用是安放电枢绕组、产生感应电势、支撑转子，并提供部分磁路.主要有机座、定子铁心、电枢绕组、刷架装置及端盖等五部分组成。机座用于固定定子铁心并承受定子的扭矩。前端有三相绕组和零线四个集电环,上部焊有接线端子。定子铁心用于嵌放电枢绕组，并提供磁路.电枢绕组共有108个线圈，为三相星形连接,并有中性点引出线，用于产生感应电势和对外输出电流。刷架的作用是通过滑环向牵引发电机转子磁极上的励磁绕组输入直流励磁电流.转子用于输入扭矩、产生主磁场，主要有转轴、磁轭支架、磁极、滑环、及风扇等组成.转轴热套有磁轭支架和滑环座，磁轭支架既用来安装18个磁极，又是转子磁路的一部分，磁极上18个线圈依次串联构成励磁绕组,励磁电流通过电刷和滑环引入。磁轭支架两端安装风...
