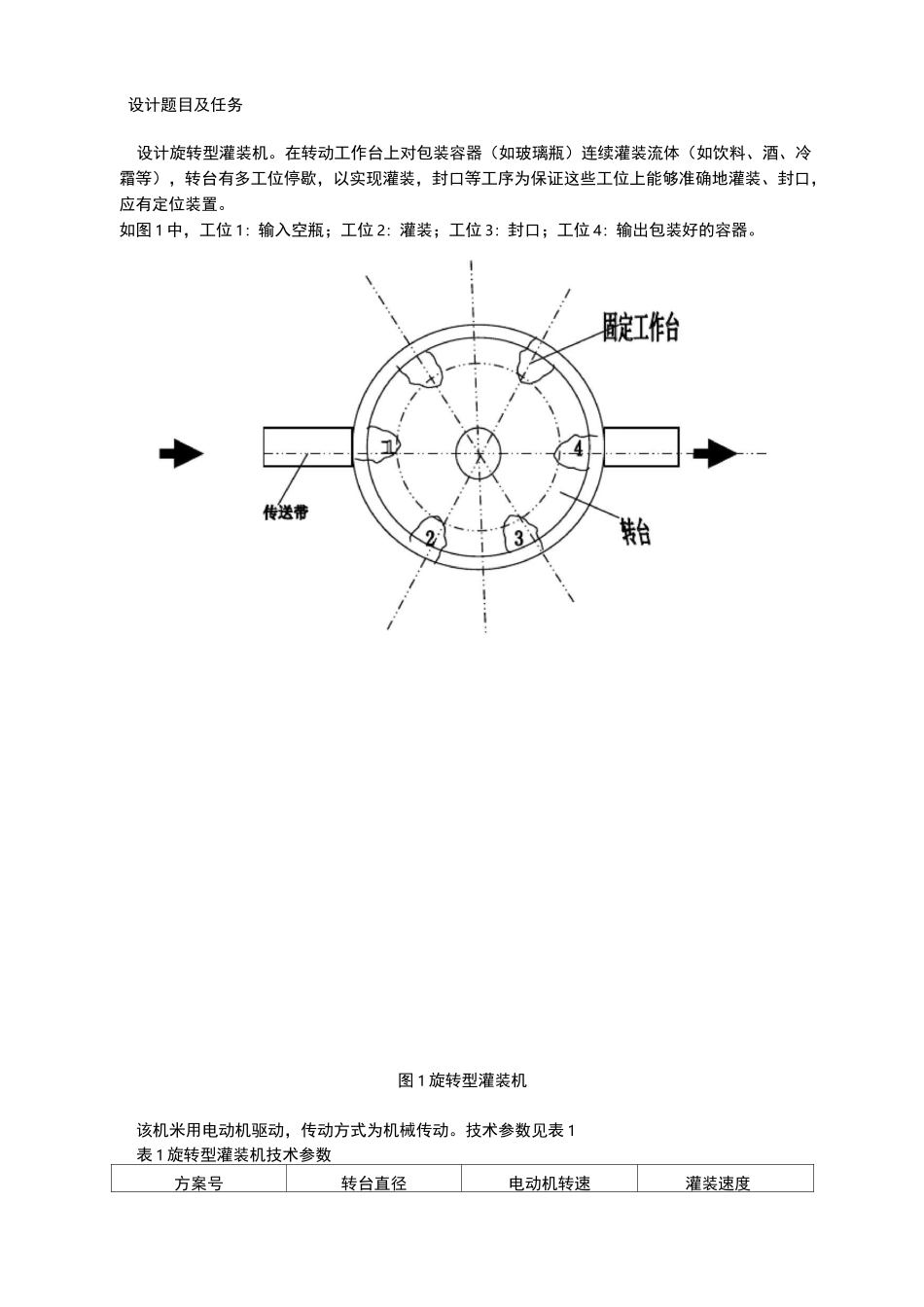

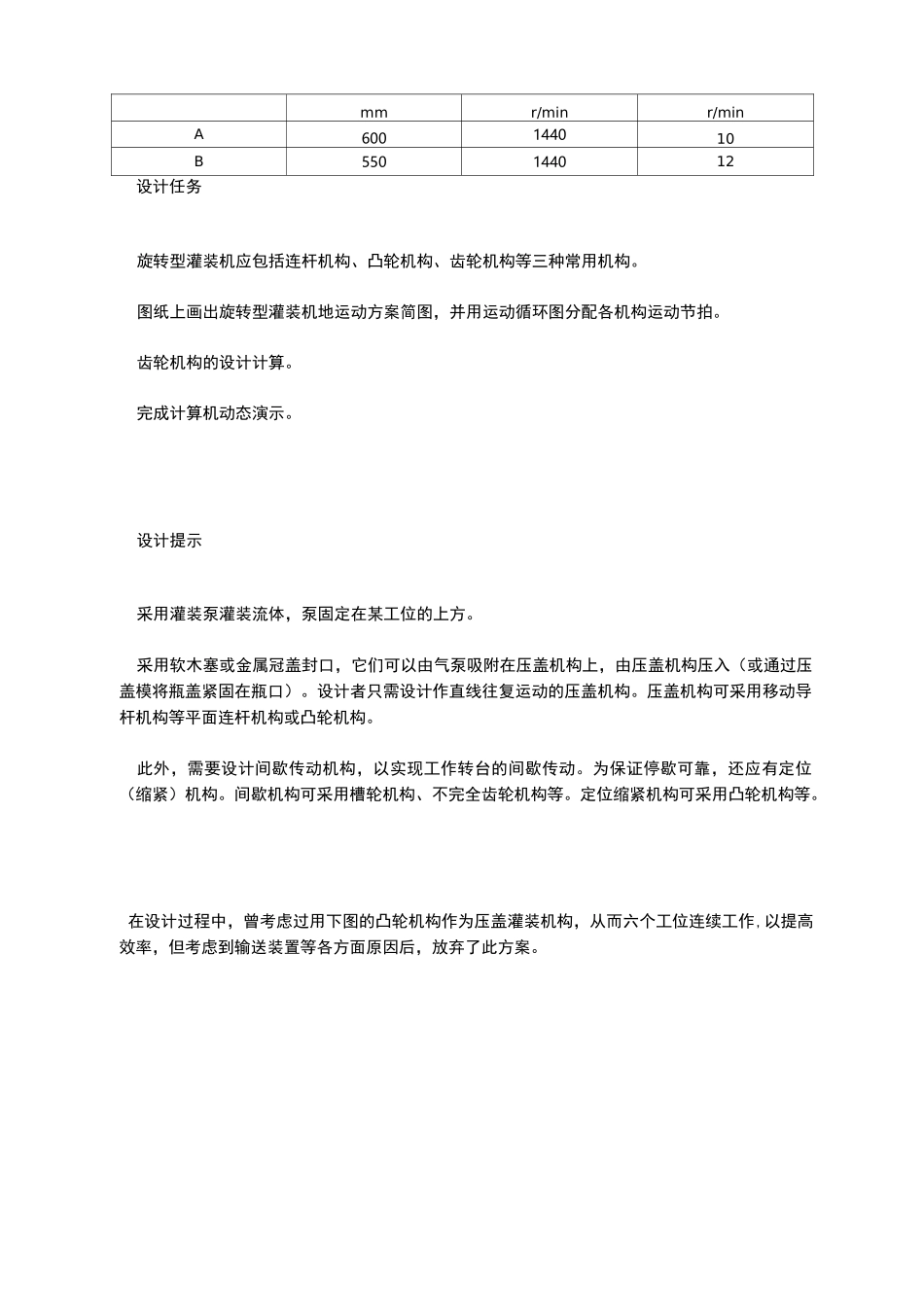

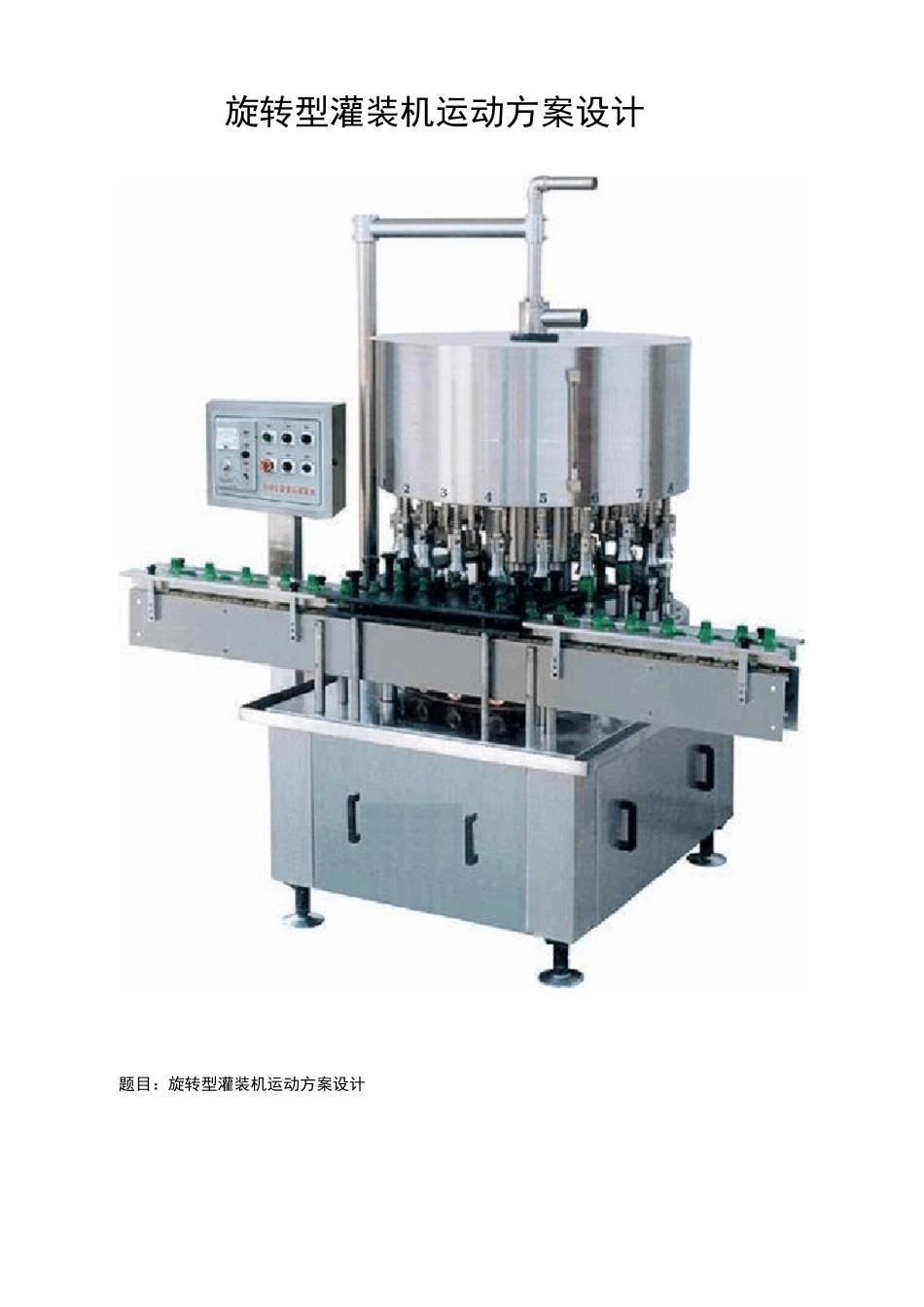

旋转型灌装机运动方案设计题目：旋转型灌装机运动方案设计设计题目及任务设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装，封口等工序为保证这些工位上能够准确地灌装、封口，应有定位装置。如图1中，工位1：输入空瓶；工位2：灌装；工位3：封口；工位4：输出包装好的容器。图1旋转型灌装机该机米用电动机驱动，传动方式为机械传动。技术参数见表1表1旋转型灌装机技术参数方案号转台直径电动机转速灌装速度mmr/minr/minA600144010B550144012设计任务旋转型灌装机应包括连杆机构、凸轮机构、齿轮机构等三种常用机构。图纸上画出旋转型灌装机地运动方案简图，并用运动循环图分配各机构运动节拍。齿轮机构的设计计算。完成计算机动态演示。设计提示采用灌装泵灌装流体，泵固定在某工位的上方。采用软木塞或金属冠盖封口，它们可以由气泵吸附在压盖机构上，由压盖机构压入（或通过压盖模将瓶盖紧固在瓶口）。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。此外，需要设计间歇传动机构，以实现工作转台的间歇传动。为保证停歇可靠，还应有定位（缩紧）机构。间歇机构可采用槽轮机构、不完全齿轮机构等。定位缩紧机构可采用凸轮机构等。在设计过程中，曾考虑过用下图的凸轮机构作为压盖灌装机构，从而六个工位连续工作,以提高效率，但考虑到输送装置等各方面原因后，放弃了此方案。四、运动循环图齿轮设计（下图所示的惰轮以及与其啮合的一对齿轮）一一采用标准齿轮在整个系统运用到了蜗杆蜗轮机构，槽轮机构，偏置曲柄滑块机构等常用机构。完成了从瓶子的传输到灌装，压盖，最后输出的机器。旋转型灌装机，是同时要求有圆盘的转动，曲柄滑块机构的运动和传送带的传送的机构。Plc设计小结在真正开始设计这个机构之前，我们曾经有过很多想法，有些很幼稚，甚至不能算是机械专业的学生设计的方案，有些又过于复杂，只能想出来，却很难实现。这次课程设计，是我们第一次将本学期《机械原理》这门课程中所学的知识综合运用到实际中，另外对于机械设计也有了初步的认识。这次课程设计，我们用了一个多月的时间，从最初的毫无头绪到逐渐做出雏形，然后进一步改进。在这整个过程中，我们在实践中摸索成长，同时也更加清晰地认识到只有认真地掌握好理论知识，在实际应用才能够得心应手。
